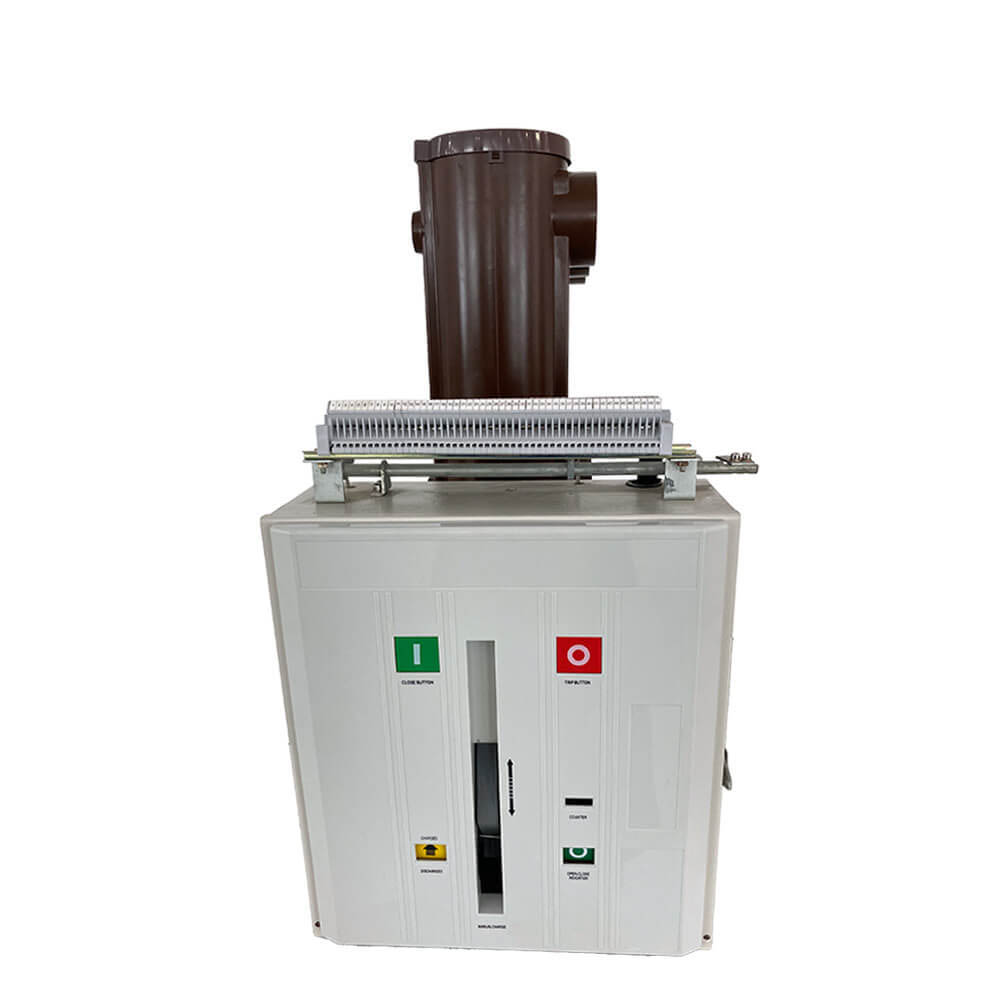

Тхевисоконапонски и нисконапонски разводни орманСастоји се из два дела: ормана и прекидача, са функцијама као што су надземни улаз и излаз, улаз и излаз кабла и прикључак на сабирницу.
Орман се састоји од кућишта, електричних компоненти (укључујући изолационе делове), разних механизама, секундарних терминала и прикључака.
Материјали за кабинете
1. Хладно ваљана челична плоча или угаони челик (за ормаре за заваривање); 2. Алуминијум-цинк челична плоча или поцинкована челична плоча (за монтажу ормара). 3. Плоча од нерђајућег челика (немагнетна). 4. Алуминијумска плоча (немагнетна).
Функционална јединица кабинета
1. Главна сабирница. 2. Просторија за прекидаче. 3. Кабловски простор. 4. Штафета и просторија за инструменте. 5. Мала просторија са сабирницом на врху ормара. 6. Секундарна терминална просторија.
Електричне компоненте у ормару
1. Уобичајене примарне електричне компоненте (опрема главног кола) у ормару су следећа опрема:
1. Струјни трансформатор. 2. Напонски трансформатор. 3. Прекидач за уземљење. 4. Громобран (отпорно-капацитивни апсорбер). 5. Растављач. 6. Високонапонски прекидач. 7. Високонапонски контактор. 8. Високонапонски осигурач. 9. Трансформатор. 10. Високонапонски приказ уживо. 11. Изолациони делови [као што су: зидна чаура, контактна кутија, изолатор, топлотно скупљајући (хладно скупљајући) омотач изолације]. 12. Главна сабирница и сабирница грана. 13. Високонапонски реактор. 14. Прекидач оптерећења. 15. Високонапонски једнофазни шант кондензатор итд.
Главне секундарне компоненте које се обично користе у кабинету су следећа опрема:
1. Релеј. 2. Мјерач ват-часова. 3. Амперметар. 4. Волтметар. 5. Мерач снаге. 6. Мерач фактора снаге. 7. Мерач фреквенције. 8. Осигурач. 9. Прекидач за ваздух. 10. Прекидач за пренос. 11. Сигнално светло. 12. Отпорник. 13. Дугме. 14. Микрорачунарски интегрисани заштитни уређај итд.
Секундарне компоненте, такође познате као секундарна опрема или помоћна опрема, односе се на нисконапонску опрему која надгледа, контролише, мери, подешава и штити примарну опрему.
-
