У високонапонским и средњенапонским електричним системима сигурност се не постиже само изолацијом и заштитним уређајима. Велики део електричне сигурности зависи од механичке координације између различитих компоненти, спречавајући оператере да изврше погрешне радње пребацивања.
ТхеУређај за блокирање радног механизма за уземљењеје једна од ових важних безбедносних компоненти. Дизајниран је да контролише радни редослед између прекидача за уземљење и друге склопне опреме, помажући у спречавању опасних операција као што је затварање прекидача за уземљење док је коло још увек под напоном.
Иако је овај уређај обично сакривен унутар разводног уређаја, он игра кључну улогу у обезбеђивању поузданог рада и заштити опреме и особља.
A Уређај за блокирање радног механизма за уземљењеје механички или електромеханички сигурносни механизам инсталиран у расклопним системима за координацију рада:
Прекидачи за уземљење
Прекидачи
Прекидачи оптерећења
Искључите прекидаче
Врата ормара и приступне плоче
Његова главна сврха је да осигура да операције пребацивања прате унапред дефинисани безбедносни редослед.
на пример:
Прекидач за уземљење треба да се затвори тек након што је главни круг искључен.
Врата ормарића треба да остану закључана када постоји опасан напон.
Прекидач не би требало да буде затворен када је прекидач за уземљење у небезбедном положају.
Стварањем физичких ограничења између оперативних механизама, уређај за блокирање смањује могућност грешака у раду људи.
Електрична опрема може остати опасна чак и након што је напајање искључено. Преостали напон, нетачне секвенце укључивања или неочекивано напајање могу створити озбиљне опасности.
Поуздан систем закључавања помаже у решавању неколико уобичајених проблема.
1. Спречава нетачне операције пребацивања
У сложеним електричним системима, оператери ће можда морати да изврше више корака пребацивања.
Без заштите од међусобног закључавања, погрешне радње могу укључивати:
Затварање прекидача за уземљење на струјном колу
Рад прекидача у несигурним условима
Отварање приступних врата пре него што је уземљење завршено
Уређај за блокирање делује као механички „чувар правила“, дозвољавајући само безбедне секвенце рада.
2. Штити електричну опрему
Неправилно пребацивање није само опасно за људе, већ може и оштетити опрему.
Могуће последице укључују:
Кратки спојеви
Лукне грешке
Оштећење контакта
Квар изолације
Правилно дизајниран механизам за закључавање помаже да се продужи радни век опреме смањујући ненормалне операције.

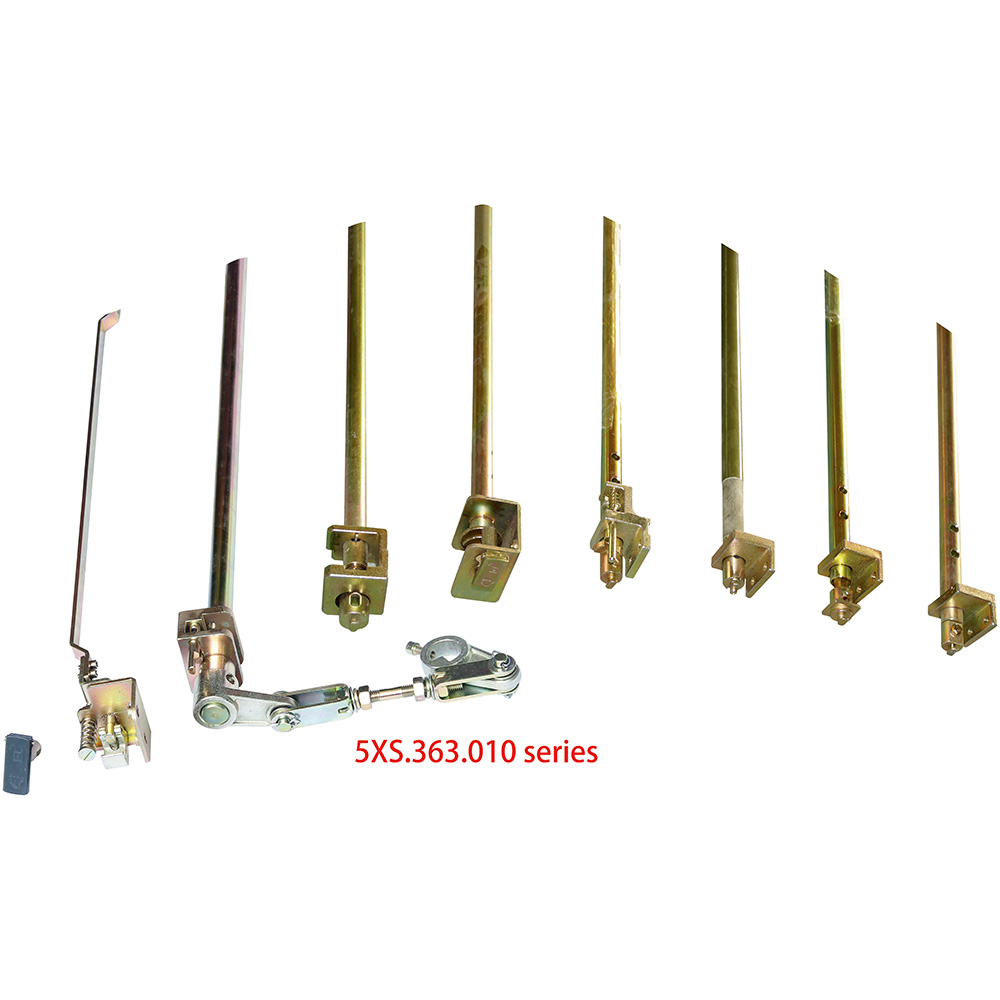

Принцип рада зависи од дизајна расклопног уређаја, али већина система користи комбинацију механичких структура за позиционирање и закључавање.
Мецханицал Интерлоцкинг
Механичко спајање се широко користи због своје поузданости.
Типичне компоненте укључују:
Плоче за закључавање
Осовине
Полуге
Цам механизми
Индикатори положаја
Лимит блокови
Када се једна компонента помери у одређени положај, друга компонента је физички ограничена за рад.
на пример:
Прекидач се отвара.
Прекидач за искључивање достиже положај изолације.
Рад прекидача за уземљење постаје доступан.
Прекидач за уземљење се затвара.
Приступ за одржавање је дозвољен.
Елецтрицал Интерлоцкинг
Неки системи такође користе електричне сигнале и сензоре.
Компоненте могу укључивати:
Помоћни контакти
Прекидачи положаја
Контролни релеји
Мониторинг модули
Контролни систем проверава статус опреме пре него што дозволи рад.
Са модерном технологијом аутоматизације, многи људи претпостављају да електронски контролни системи могу у потпуности заменити механичку заштиту.
Међутим, механичко спајање остаје важно јер не зависи од:
Логика софтвера
Комуникационе мреже
Контролишите доступност напајања
Чак и током нестанка струје, механичка структура закључавања може наставити да пружа физичку заштиту.
У многим електричним апликацијама које су критичне за безбедност, комбиновање механичког и електричног блокирања пружа додатну заштиту.
Средњонапонски склопни уређај
Обично се користи у:
Дистрибутивне мреже
Индустријски енергетски системи
Подстанице
Фабричке електро просторије
Прстен главне јединице (РМУ)
У компактној дистрибутивној опреми, уређаји за блокирање помажу у координацији:
Рад прекидача оптерећења
Рад прекидача за уземљење
Приступ одељку за каблове
Метално затворена расклопна опрема
За системе обложене металом и металом затворене системе, међусобно закључавање обезбеђује безбедан рад између различитих преграда.
Поуздан уређај за блокирање радног механизма за уземљење треба да узме у обзир неколико фактора.
Механичка снага
Механизам мора издржати поновљене операције без деформације или квара.
Важни фактори укључују:
Избор материјала
Снага осовине
Тачност закључавања
Отпорност на хабање
Прецизност операције
Уређај мора исправно детектовати положаје прекидача.
Лоша прецизност позиционирања може узроковати:
Непотпуно закључавање
Лажна дозвола за рад
Механичке сметње
Век трајања
Расклопни уређаји могу да раде много година, тако да је компонентама за међусобно закључавање потребна добра издржљивост.
Разматрања дизајна укључују:
Отпорност на корозију
Захтеви за подмазивање
Радна фреквенција
Услови животне средине
Различите компоненте могу користити различите материјале у зависности од њихове функције.
|
Компонента |
Цоммон Материалс |
|
Плоче за закључавање |
Нерђајући челик, поцинковани челик |
|
Осовине |
Каљени челик |
|
Спрингс |
Опружни челик |
|
Делови за кућиште |
Легуре челика или инжењерске пластике |
Избор материјала утиче на:
Механичка чврстоћа
Отпорност на корозију
Дугорочна поузданост
Иако су системи за блокирање дизајнирани за дуг радни век, редовна провера је и даље неопходна.
Препоручене провере укључују:
Проверите механичко кретање
Уверите се да:
Осовине се крећу глатко
Браве се правилно забрављују
Ниједан део није заглављен
Прегледајте похабане делове
Обратите пажњу на:
Спрингс
Пинс
Покретни зглобови
Одржавајте компоненте чистима
Прашина и контаминација могу утицати на механичко кретање, посебно у спољашњим или индустријским окружењима.
Уређај за блокирање радног механизма прекидача за уземљење можда није видљив део електричне опреме, али је суштинска безбедносна компонента унутар савремених система расклопних уређаја.
Контролом односа између прекидача за уземљење, прекидача и приступних механизама, помаже у спречавању опасних операција, заштити електричних средстава и побољшању безбедности одржавања.
