Прибор за нисконапонску расклопну опрему произвођача Рицхге Тецхнологи Цо., Лтд. Сажеци и технички параметри？

И. Преглед производа

  Као професионални произвођач прибора за нисконапонску расклопну опрему, Рицхге Тецхнологи Цо., Лтд. (Рицхге Тецхнологи) нуди широк спектар серија и модела производа, погодних за нисконапонске расклопне апарате различитих спецификација и сценарија примене. Са високим квалитетом, поузданошћу и иновативним дизајном, и широко се користе у електроенергетским системима, индустријској аутоматизацији, електротехници зграда и другим пољима.

  Рицхге прибор за нисконапонске расклопне апарате има следеће карактеристике:

• Покривеност целе серије: Више од 1000 типова производа, компатибилних са различитим системима расклопних уређаја као што су МНС, ГЦС, ГЦК, Р-Блоксет, Р-Оккен и Р-8ПТ.
• Висока поузданост: Строго у складу са међународним и домаћим стандардима како би се осигурао стабилан рад у различитим радним условима.
• Модуларни дизајн: Олакшава инсталацију, одржавање и надоградњу.
• Снажна компатибилност: Компатибилан са нисконапонским склопним уређајима више марки.

ИИ. Главни типови производа и технички параметри

2.1 Серија конектора главног кола

   Конектори главног кола су основне компоненте нисконапонских разводних уређаја, одговорне за електричну везу и механичку подршку главног кола. Рицхге нуди различите моделе конектора главног кола, погодних за различите вредности струје и захтеве за инсталацију.

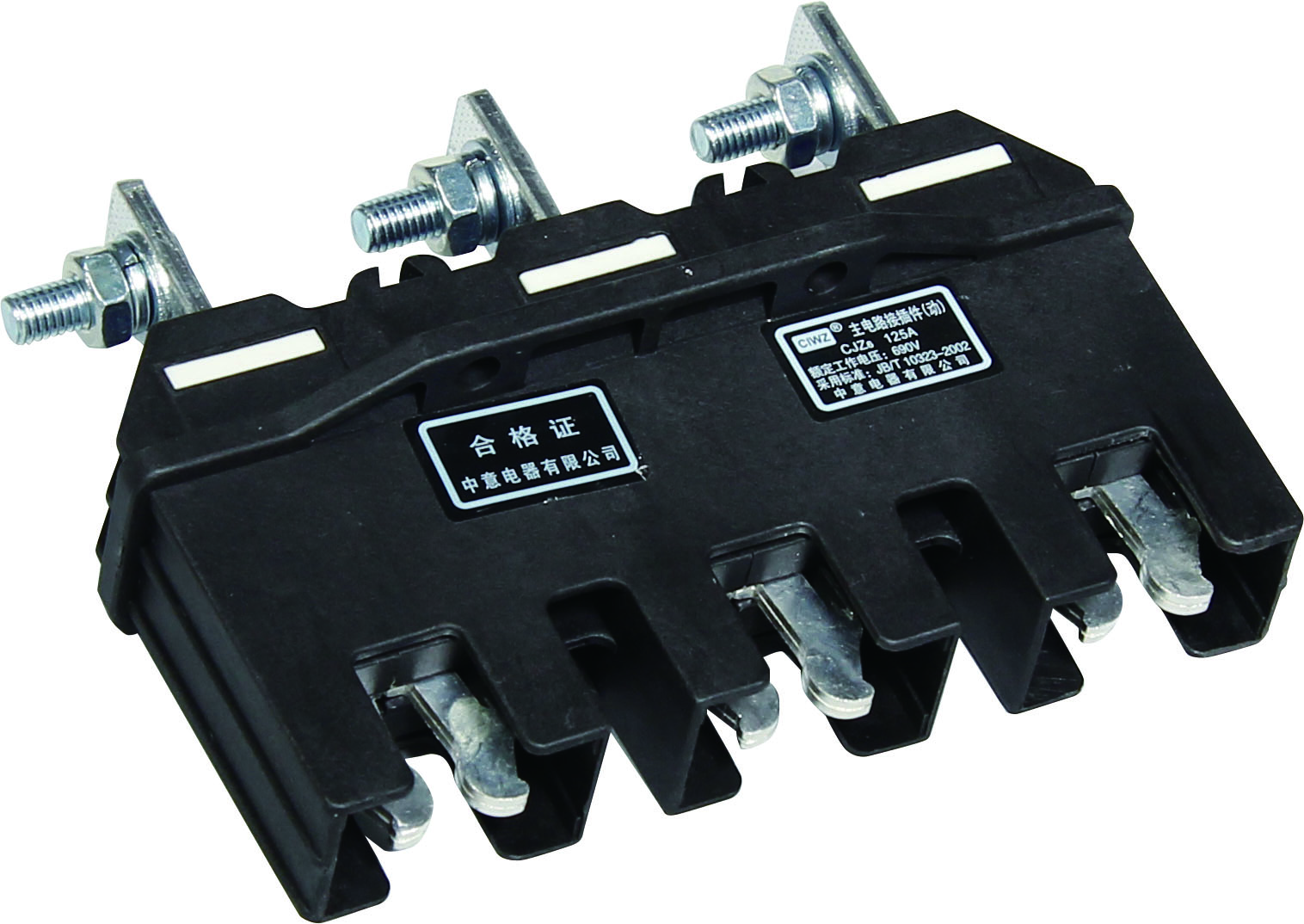

2.1.1 Конектори главног кола серије ЦЈЗ6

    Конектори главног кола серије ЦЈЗ6 су погодни за јачине струје од 125А до 630А, са следећим карактеристикама:

• Називна струја: 125А, 250А, 400А, 630А
•  Називни напон: АЦ 660В
•  Број стуба: 3 пола, 4 пола
• Класа заштите: ИП40 (са заштитним поклопцем)
• Пораст температуре: ≤60К (при називној струји)
• Материјал: Проводник од легуре бакра, пластична шкољка отпорна на пламен
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Називна струја (А)	Поле Нумбер	Заштитна класа	Сценарио апликације
ЦЈЗ6-125А/3	125	3	ИП40	Мали ормарићи са фиокама
ЦЈЗ6-250А/3	250	3	ИП40	Ормари са средњим фиокама
ЦЈЗ6-400А/3	400	3	ИП40	Велики ормарићи са фиокама
ЦЈЗ6-630А/3	630	3	ИП40	Кола великог капацитета
ЦЈЗ6-125А/4	125	4	ИП40	Трофазни четворожични системи
ЦЈЗ6-250А/4	250	4	ИП40	Трофазни четворожични системи
ЦЈЗ6-400А/4	400	4	ИП40	Трофазни четворожични системи
ЦЈЗ6-630А/4	630	4	ИП40	Трофазни  четворожични системи великог капацитета

2.1.2 Конектори главног кола серије ЦЈЗ10

   Конектори главног кола серије ЦЈЗ10 су производи високих перформанси, погодни за сценарије са вишим захтевима:

• Називна струја: 125А, 250А, 400А, 630А
• Називни напон: АЦ 660В
•  Број стуба: 3 стуба
• Класа заштите: ИП40 (са заштитним поклопцем)
• Специјални дизајн: Опремљен са ИП40 заштитним вратима
• Начин рада: Механизам рада ручице
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Називна струја (А)	Поле Нумбер	Заштитна класа	Специјална функција
ЦЈЗ10-125А/3	125	3	ИП40	Са заштитним вратима
ЦЈЗ10-250А/3	250	3	ИП40	Са заштитним вратима
ЦЈЗ10-400А/3	400	3	ИП40	Са заштитним вратима
ЦЈЗ10-630А/3	630	3	ИП40	Са заштитним вратима

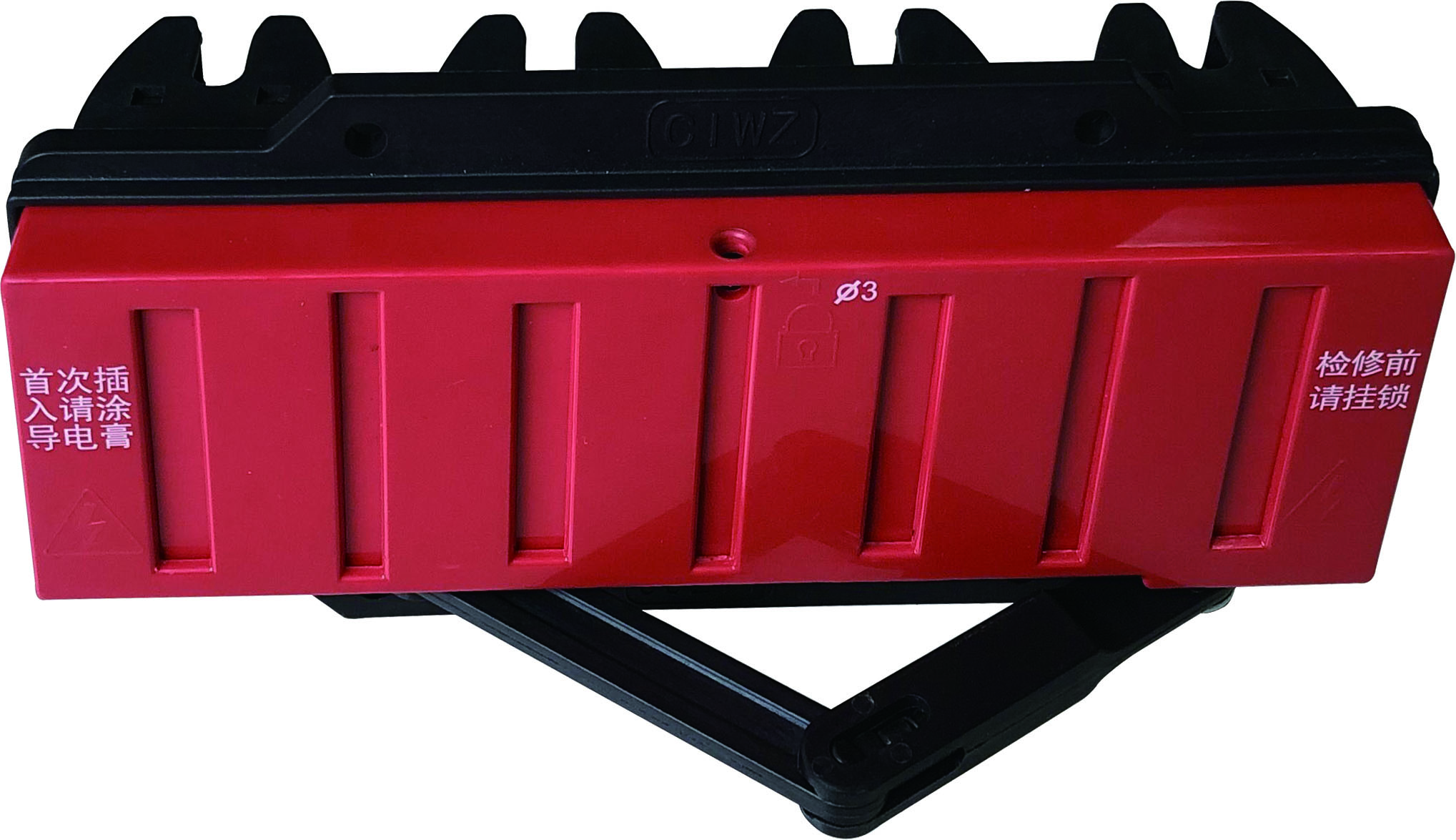

2.1.3 Двоструки конектори серије ЦЈЗ11

   Двоструки конектори серије ЦЈЗ11 су погодни за посебне сценарије који захтевају везу са два кола:

• Називна струја: 250А, 400А, 630А
• Називни напон: АЦ 660В
•  Број стуба: 3 стуба
• Специјални дизајн: Двоструки конектори са вентилима
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН,ЛОКСЕТ и 8ПТ

Модел	Називна струја (А)	Поле Нумбер	Феатуре
ЦЈЗ11-250А/3	250	3	Двоструки конектори са вентилима
ЦЈЗ11-400А/3	400	3	Двоструки конектори са вентилима
ЦЈЗ11-630А/3	630	3	Двоструки конектори са вентилима

2.2 Серија конектора помоћног кола

     Конектори помоћног кола се користе за повезивање секундарног кола да би се реализовале функције контроле, заштите и преноса сигнала.

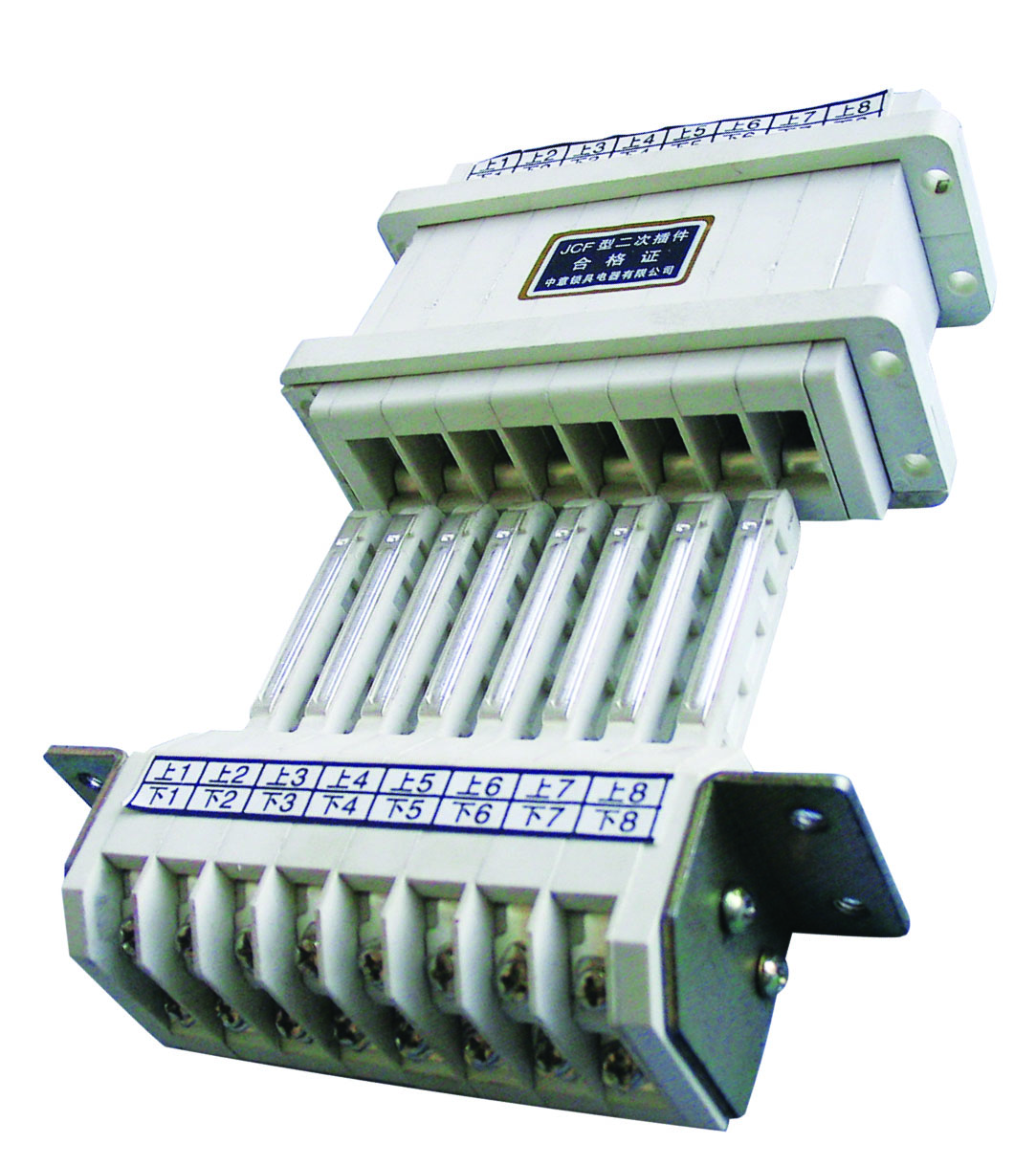

2.2.1 Конектори помоћног кола серије ЈЦФ10

   Конектори помоћног кола серије ЈЦФ10 имају следеће карактеристике:

• Називна струја: 10А
• Називни напон: АЦ 380В/ДЦ 250В
• Број контаката: 3, 5, 6, 8, 10, 13, 15, 16, 18 поена
•  Начин повезивања: Тип прикључка
• Материјал: пластична шкољка отпорна на пламен, посребрени контакти
• Применљиви расклопни уређаји: Разни ормани као што су МНС, ГЦС, ГЦК, ОККЕН,

Модел	Број контаката	Називна струја (А)	Називни напон (В)	Апплицатион Сцене
ЈЦФ10-10/3	3	10	АЦ 380/ДЦ 250	Једноставна управљачка кола
ЈЦФ10-10/5	5	10	АЦ 380/ДЦ 250	Контрола лекити средње сложености
ЈЦФ10-10/6	6	10	АЦ 380/ДЦ 250	Мултифункционална контрола
ЈЦФ10-10/8	8	10	АЦ 380/ДЦ 250	Сложена управљачка кола
ЈЦФ10-10/10	10	10	АЦ 380/ДЦ 250	Мултифункционални пренос сигнала
ЈЦФ10-10/13	13	10	АЦ 380/ДЦ 250	Проширене функције управљања
ЈЦФ10-10/15	15	10	АЦ 380/ДЦ 250	Сложени сигнални системи
ЈЦФ10-10/16	16	10	АЦ 380/ДЦ 250	Висока интеграција система управљања
ЈЦФ10-10/18	18	10	АЦ 380/ДЦ 250	Ултра-сложени системи управљања

2.2.2 Конектори помоћног кола бочног ожичења

   Конектори помоћног кола бочног ожичења су погодни за специјалне захтеве инсталације којима је потребно бочно повезивање:

• Називна струја: 10А
• Називни напон: АЦ 380В/ДЦ 250В
• Број контаката: 12, 16, 20, 24, 26, 30 поена
• Начин повезивања: Тип бочног ожичења
•  Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Број контаката	Називна струја (А)	Називни напон (В)	Феатуре
ЈЦФ2-6/12	12	10	АЦ 380/ДЦ 250	Бочно ожичење
ЈЦФ2-8/16	16	10	АЦ 380/ДЦ 250	Бочно ожичење
ЈЦФ2-10/20	20	10	АЦ 380/ДЦ 250	Бочно ожичење
ЈЦФ2-12/24	24	10	АЦ 380/ДЦ 250	Бочно ожичење
ЈЦФ2-13/26	26	10	АЦ 380/ДЦ 250	Бочно ожичење
ЈЦФ2-15/30	30	10	АЦ 380/ДЦ 250	Бочно ожичење

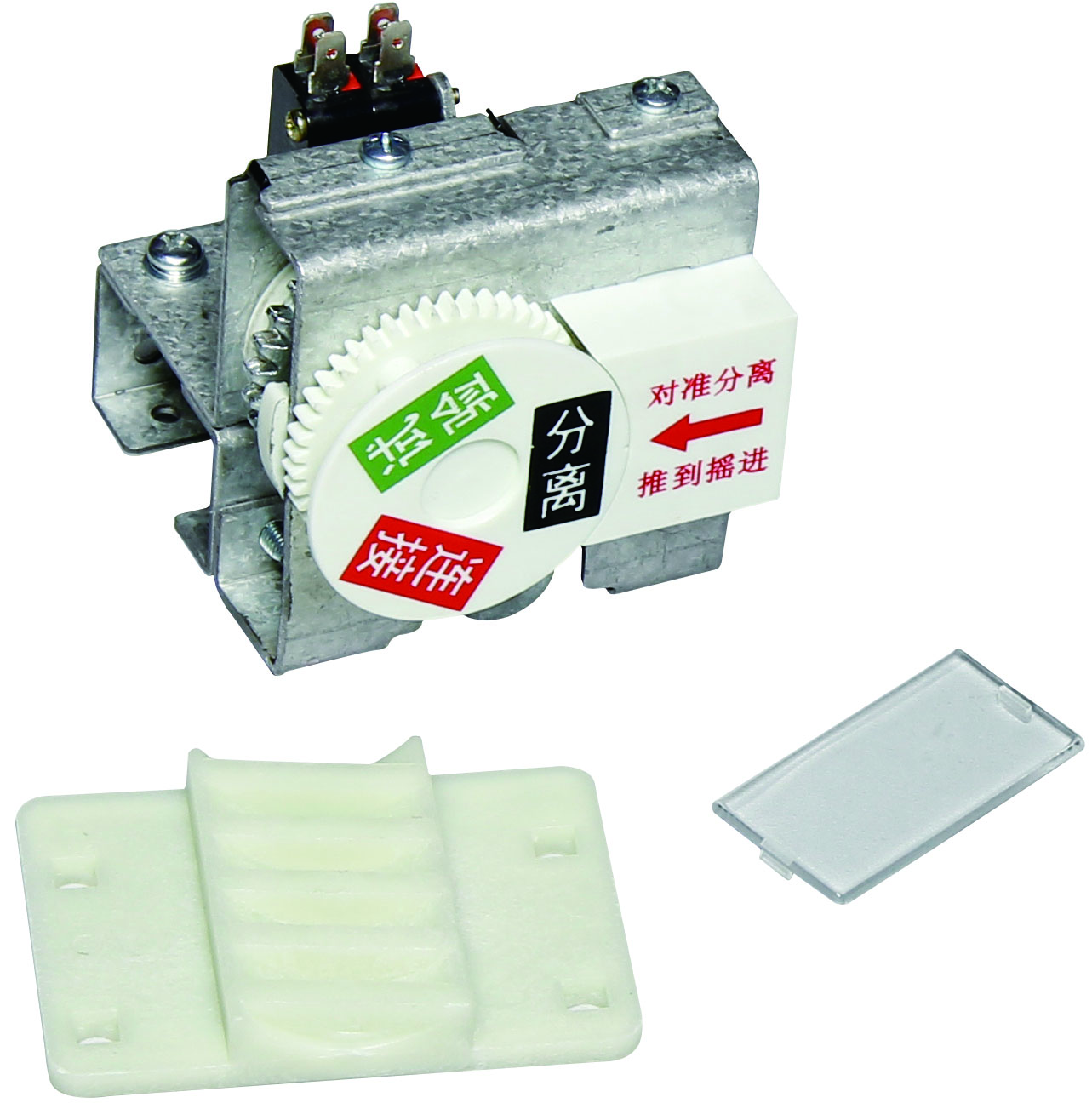

2.3 Серија оперативних механизама

   Погонски механизми се користе за гурање, извлачење и закључавање разводних уређаја типа фиоке како би се обезбедио сигуран и поуздан рад.

2.3.1 Серија погонских механизама МД

   МД погонски механизми су погодни за јединице фиока различитих величина:

• Називна струја: Одређује се применом
• Начин рада: Ручни погон
• Структурни дизајн: Чврст и издржљив
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Применљива величина фиоке	Феатуре
ЦКСЈГ-9-69-8	Стандардна величина	Погонски механизам
ЦКСЈГ-9-82-8	Стандардна величина	Погонски механизам
ЦКСЈГ-9-82-10	Стандардна величина	Погонски механизам
ЦКСЈГ-9-119-8	Стандардна величина	Погонски механизам
ЦКСЈГ-9-119-10	Стандардна величина	Погонски механизам
ЦКСЈГ-9-145-10	Стандардна величина	Погонски механизам

2.3.2 Серија закретних ручки

   Окретне ручке се користе за руковање и позиционирање фиока:

• Материјал: висококвалитетни челик
• Површинска обрада: Третман против корозије
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Сценарио апликације
ЦКСЈГ-9 Цранк	Свинг хандле	Рад фиоке

2.3.3 Серија дршки типа Ф

  Ручке типа Ф су погодне за јединице фиока различитих висина:

• Материјал: пластика високе чврстоће
•  Површинска обрада: дизајн против клизања
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Применљива висина фиоке
Ф2 Л=65	Ф-тип ручке	1-јединица фиока
Ф3 Л=80	Ф-тип ручке	2-делна фиока
Ф4 Л=120	Ф-тип ручке	3-делна фиока

2.4 Серија носача сабирница

   Носачи сабирница се користе за причвршћивање и подупирање сабирница како би се осигурала стабилност електричних веза и механичка чврстоћа.

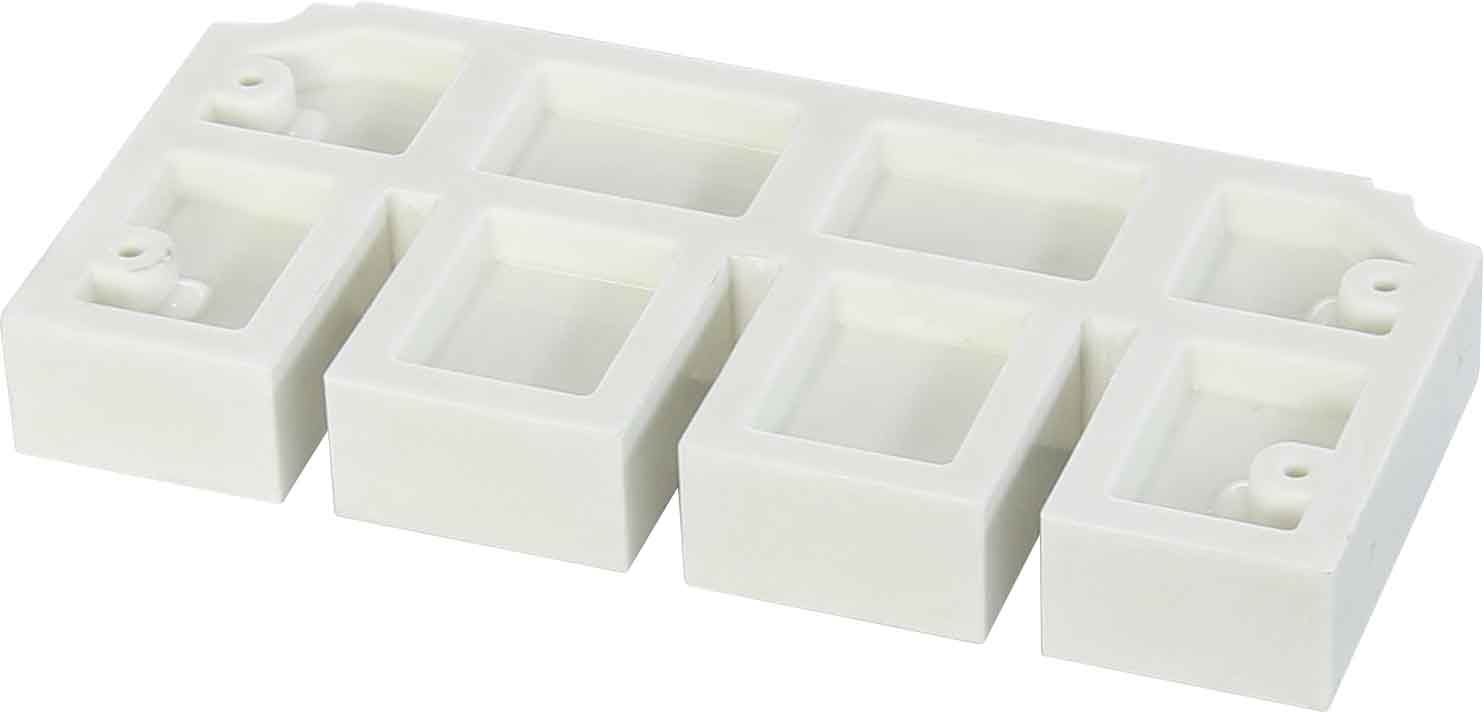

2.4.1 Серија носача вертикалних сабирница

   Вертикални носачи сабирница имају следеће карактеристике:

• Материјал: Изолациони материјал високе чврстоће
• Називни напон: АЦ 660В
• Називна струја: Одређена спецификацијама сабирница
• Применљиве величине сабирница: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 мм²
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Применљива величина сабирнице (мм)	Материа	лФеатуре
ЗМЈ3-6×30	6×30	Изолациони материјал високе чврстоће	Вертикални носач сабирница
ЗМЈ3-6×40	6×40	Изолациони материјал високе чврстоће	Вертикални носач сабирница
ЗМЈ3-6×50	6×50	Изолациони материјал високе чврстоће	Вертикални носач сабирница
ЗМЈ3-6×60	6×60	Изолациони материјал високе чврстоће	Вертикални носач сабирница
ЗМЈ3-6×80	6×80	Изолациони материјал високе чврстоће	Вертикални носач сабирница
ЗМЈ3-6×100	6×100	Изолациони материјал високе чврстоће	Вертикални носач сабирница
ЗМЈ3-6×120	6×120	Изолациони материјал високе чврстоће	Вертикални носач сабирница

2.5 Серија прибора за расклопне уређаје

   Додатна опрема за расклопне уређаје укључује шарке, браве на вратима, водилице итд., који осигуравају структурални интегритет и практичност рада расклопних уређаја.

2.5.1 Серија шарки за врата

   Шарке за врата се користе за повезивање и ротирање панела врата разводних уређаја:

•  Материјал: висококвалитетни челик
• Површинска обрада: Третман против корозије
• Применљиве висине панела врата: Различити модели су погодни за панеле врата различите висине
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Апплицатион Сценес
МЛБК 300516Р	Шарка за врата 1	Стандардне плоче за врата
МЛБК 300517Р	Шарка за врата 2	Стандардне плоче за врата
МЛБК 300518Р	Шарка за врата 3	Стандардне плоче за врата
МЛБК 300519Р	Шарка за врата 4	Стандардне плоче за врата
МЛБК 300522Р	Доор Хинге	Стандардне плоче за врата
МЛБК 300523Р	Доор Хинге	Стандардне плоче за врата
МЛБК 300525Р	Шарка за лева врата	Високи панели врата (>1м)
МЛБК 300526Р	Шарка десног врата	Високи панели врата (>1м)

2.5.2 Серија брава за врата

   За сигурносну заштиту разводних уређаја користе се браве за врата:

• Материјал: висококвалитетни челик
• Површинска обрада: Третман против корозије
• Применљиви расклопни апарати: Стандардни разводни уређаји као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Феатуре
МС705 Х3	Доор Лоцк	Стандардна брава за врата
МС735	Доор Лоцк	Напредно закључавање врата

2.5.3 Серија водилица

   Водице се користе за носеће и клизне фиоке:

• Материјал: висококвалитетни челик
• Површинска обрада: Третман против корозије
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Сценарио апликације
Ханл 200022п1г	МНС лева водилица - 420 мм	Лева водилица
Ханл 200022п2г	МНС десна водилица - 420 мм	Десна водилица

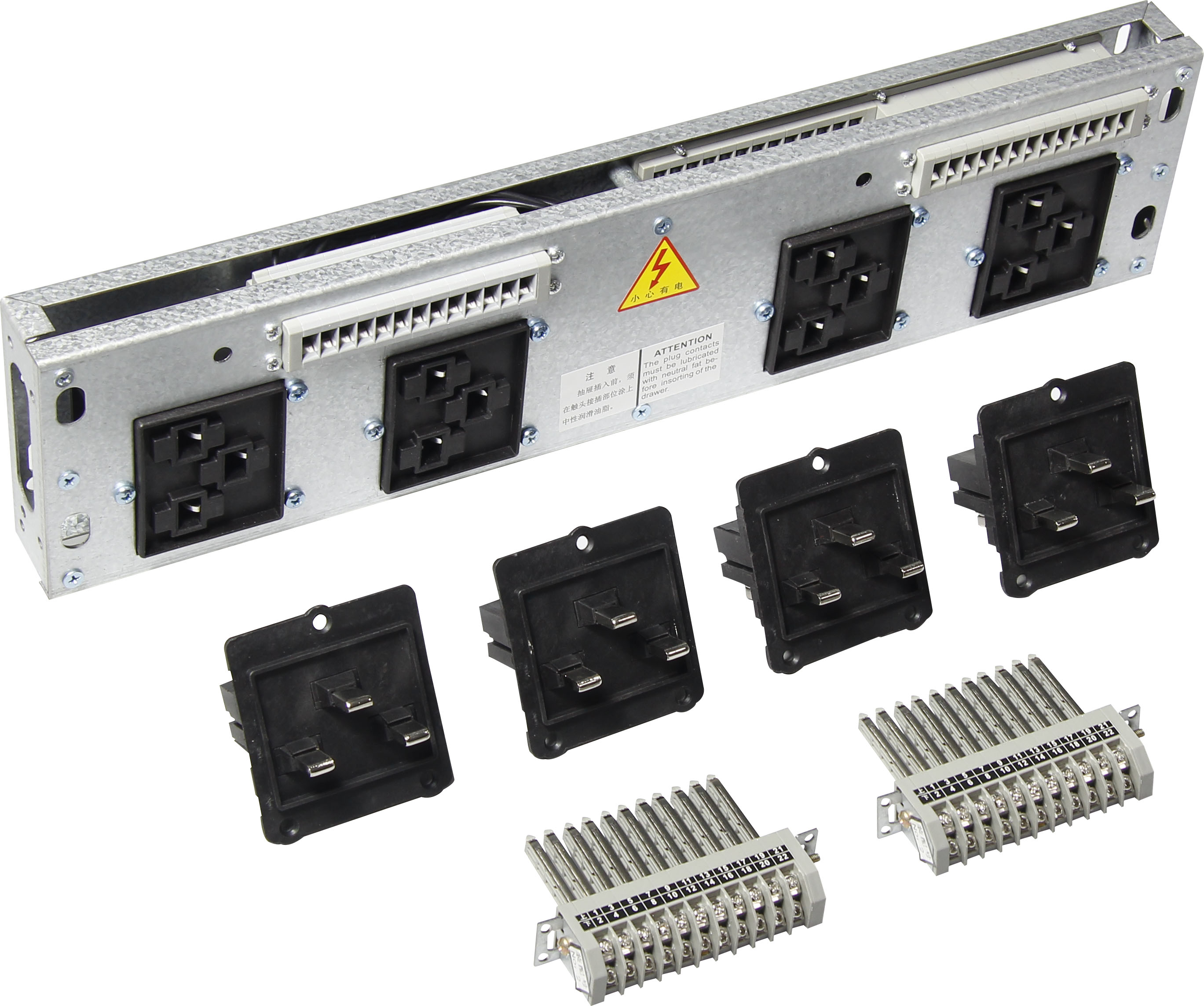

2.6 Серија адаптера за дистрибуцију струје

   Адаптери за дистрибуцију струје се користе за повезивање и дистрибуцију струјних кола да би се побољшала флексибилност и проширивост разводних уређаја.

2.6.1 1/4 струјни адаптери за дистрибуцију струје

   1/4 адаптери за дистрибуцију струје су погодни за струјна кола малог капацитета:

•  Називна струја: Одређује се применом
• Начин повезивања: Тип прикључка
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Сценарио апликације
175×549-Б-1/4-55С	1/4 струјни адаптер за дистрибуцију	Огранци малог капацитета
175×549-Б-1/4-55СЦ	1/4 струјни адаптер за дистрибуцију струје (бочно ожичење)	Гране малог капацитета (бочно ожичење)

2.6.2 1/2 струјни адаптери за дистрибуцију струје

   Адаптери за дистрибуцију струје 1/2 кола су погодни за струјна кола средњег капацитета:

• Називна струја: Одређује се применом
•  Начин повезивања: Тип прикључка
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Сценарио апликације
175×549-Б-283-55С	1/2 струјни адаптер за дистрибуцију струје	Филијале средњег капацитета
175×549-Б-283-55СЦ	1/2 струјни дистрибутивни адаптер средњег капацитета (бочно ожичење)	гране (бочно ожичење)

2.6.3 Адаптери за мешовиту дистрибуцију струје

   Адаптери за мјешовиту дистрибуцију напајања омогућавају да струјна кола различитих спецификација буду у истом модулу:

• Називна струја: Одређује се применом
• Начин повезивања: Тип прикључка
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Феатуре
175×549-Б - Мешовито - 55С	Адаптер за мешовиту дистрибуцију струје	Помешано са више спецификација
175×549-Б - Мешовити - 55СЦ	Адаптер за мешовиту дистрибуцију струје (бочно ожичење)	Помешано са више спецификација (бочно ожичење)

2.7 Серија мерења и приказа

   Производи из серије за мерење и приказ користе се за праћење и приказ електричних параметара расклопних уређаја.

2.7.1 Серија мерних панела

    Мерни панели се користе за уградњу мерних инструмената и контролних компоненти:

• Материјал: висококвалитетни челик
• Површинска обрада: Третман против корозије
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Сценарио апликације
ЦФБК-5	Меасуремент Панел	0,75У висина
ЦФБК-9	1/4 пластична трака за панеле	Мерење мале величине
ЦФБК-10	1/4 Панел Стрип	Мерење мале величине
ЦФБК-9.1	1/4 пластична трака за панеле	Мерење мале величине
ЦФБК-10.1	1/4 метална панелна трака	Мерење мале величине
ЦФБК-7	1/2 пластична трака за панеле	Мерење средње величине
ЦФБК-8	1/2 Метална панелна трака	Мерење средње величине
ЦФБК-7.1	1/2 пластична трака за панеле	Мерење средње величине
ЦФБК-8.1	1/2 Метална панелна трака	Мерење средње величине

2.8 Остала додатна опрема

   Поред горе наведених главних серија, Рицхге такође нуди низ других додатака који задовољавају различите потребе корисника.

2.8.1 Серија гумених фиксатора

    Гумени фиксатори се користе за причвршћивање и заштиту електричних компоненти:

• Материјал: висококвалитетна гума
• Опсег температурне отпорности: -40℃ до +85℃
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Сценарио апликације
ЗСК-1	МД Руббер Фикатор	Фиксирање компоненти

2.8.2 Алуминијумска серија доњих водилица

   Алуминијумске доње водилице се користе за подупирање и вођење фиока:

• Материјал: легура алуминијума
• Површинска обрада: Анодизација
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Дужина
КСДГ2-1	Алуминијумска доња водилица	375мм

2.8.3 Серија осовине

   Осовине се користе за повезивање и пренос:

•  Материјал: висококвалитетни челик
•  Површинска обрада: Третман против корозије
• Применљиви разводни уређаји: Стандардни ормани као што су МНС, ГЦС, ГЦК, ОККЕН, БЛОКСЕТ и 8ПТ

Модел	Опис	Величина
ДКСЗ-3	СЛ - Водилица	8×8Л=150

ИИИ. Водич за избор производа

3.1 Избор конектора главног кола

   Приликом одабира конектора главног кола треба узети у обзир следеће факторе:

• Називна струја: Изаберите одговарајући ниво називне струје на основу максималне радне струје кола.
• Број полова: Изаберите 3 пола или 4 пола у складу са системским захтевима.
• Начин уградње: Изаберите одговарајући начин инсталације на основу структуре разводног уређаја.
• Класа заштите: Одаберите одговарајућу класу заштите у складу са окружењем апликације.

3.2 Избор конектора помоћног кола

   Приликом одабира конектора помоћног кола треба узети у обзир следеће факторе:

•  Број контаката: Изаберите одговарајући број контаката на основу сложености контролног кола.
• Називни напон/струја: Одаберите одговарајућу називну вредност према параметрима секундарног кола.
• Начин повезивања: Изаберите тип прикључка или тип бочног ожичења на основу положаја уградње.
• Класа заштите: Одаберите одговарајућу класу заштите у складу са окружењем апликације.

3.3 Избор оперативних механизама

   Приликом одабира механизама за рад треба узети у обзир следеће факторе:

•  Величина фиоке: Изаберите одговарајући радни механизам на основу висине фиоке.
• Начин рада: Одаберите ручни или електрични рад према навикама корисника.
• Услови околине: Изаберите одговарајућу класу заштите према окружењу примене.

3.4 Избор носача сабирница

   Приликом одабира носача сабирница треба узети у обзир следеће факторе:

• Величина сабирнице: Изаберите одговарајући носач на основу спецификација сабирнице.
• Начин уградње: Изаберите одговарајући начин инсталације на основу структуре разводног уређаја.
• Називни напон: Изаберите одговарајући називни ниво напона у складу са напоном система.

ИВ. Технички стандарди и сертификати

   Рицхге-ов прибор за нисконапонске разводне уређаје стриктно је у складу са следећим стандардима и спецификацијама:

• ГБ/Т 7251.1-2013 Нисконапонска расклопна и контролна опрема - Део 1: Типски тестирани и делимично тестирани склопови
•  ГБ/Т 7251.5-2011 Нисконапонска расклопна и управљачка опрема - Део 5: Посебни захтеви за склопове за дистрибуцију електричне енергије у јавним мрежама
• ИЕЦ 61439-1 Нисконапонска расклопна и контролна опрема - Део 1: Општа правила
• ИЕЦ 61439-2 Нисконапонска расклопна и контролна опрема - Део 2: Склопови енергетских расклопних и управљачких уређаја
• Други релевантни индустријски стандарди и спецификације

В. Предности производа и сценарији примене

5.1 Предности производа

   Рицхге прибор за нисконапонске склопне уређаје има следеће предности:

• Висок квалитет: Усвајање висококвалитетних материјала и напредних производних процеса како би се осигурао поуздан квалитет производа.
• Модуларни дизајн: Олакшава инсталацију, одржавање и надоградњу и смањује трошкове система.
• Снажна компатибилност: Компатибилан са нисконапонским разводним уређајима више марки ради побољшања флексибилности система.
•  Иновативни дизајн: Континуирано лансирање нових производа и решења за испуњавање захтева тржишта.
• Свеобухватан асортиман производа: Више од 1000 типова производа који покривају различите сценарије примене.

5.2 Сценарији примене

   Рицхге-ов прибор за нисконапонске расклопне уређаје се широко користи у следећим областима:

• Електроенергетски системи: трафостанице, дистрибутивне станице, разводне станице итд.
• Индустријска аутоматизација: системи за контролу аутоматизације фабрике, опрема производних линија итд.
• Електротехника зграда: Пословни објекти, стамбени објекти, јавни објекти итд.
• Инфраструктура: саобраћајна чворишта, водопривредни објекти, општинско инжењерство, итд.
•  Посебна окружења: Рудници, нафтна поља, хемијска индустрија, морска окружења итд.

ВИ. Начини добијања приручника за производе

   Да бисте добили детаљне приручнике за производе Рицхге-овог прибора за нисконапонску расклопну опрему, можете користити следеће методе:

• Посетите званичну веб локацију компаније: Пријавите се на Рицхгеову званичну веб локацију (хттпс://ввв.рицхгесвитцхгеар.цом/) и пронађите релевантне приручнике за производе у одељку техничке подршке или центра за преузимање.
• Контактирајте одељење продаје: Контактирајте продајно одељење преко контакт информација наведених на званичном сајту да бисте добили упутства за производе.
• Пошаљите е-пошту: Пошаљите е-поруку на салес@свитцхгеарцн.нет, наводећи назив и модел потребног приручника за производ.
• Консултације на мрежи: Користите функцију онлајн консултација на званичном сајту да бисте се пријавили за упутства за производе.

ВИИ. Резиме

    Као професионални произвођач прибора за нисконапонску расклопну опрему, Рицхге нуди свеобухватан асортиман производа, који покрива конекторе за главна кола, конекторе помоћних кола, погонске механизме, носаче сабирница, адаптере за дистрибуцију напајања, серије за мерење и приказе и друге серије, са више од 1000 типова производа. Ови производи имају предности високог квалитета, модуларног дизајна и јаке компатибилности, и широко се користе у енергетским системима, индустријској аутоматизацији, електротехници зграда и другим пољима.

   Одабиром Рицхге прибора за нисконапонску расклопну опрему не само да обезбеђујете приступ висококвалитетним производима, већ такође обезбеђујете професионалну техничку подршку и свеобухватне услуге након продаје, нудећи поуздану заштиту за ваш систем напајања.

   За више информација о производу, посетите Рицхге-ову званичну веб страницу или контактирајте наш продајни тим.

ВИИИ.ПДФ

/уплоад/7773/филе/20251021/------------------------574987.пдф
