Електро-пнеуматски пропорционални вентил великог протока ИТВ серије

Бренд: СОЛХ од Рицхге Тецхнологи

Позиционирање производа и принцип рада

   1. Позиционирање производа

     СОЛХ ИТВ серија електро-пнеуматских пропорционалних вентила високог протока је СМЦ-заменљива електрична-пнеуматска компонента за конверзију. Остварује бесконачно континуирано подешавање притиска ваздуха путем електричних контролних сигнала, потпуно замењујући ручне вентиле за редукцију притиска да би се постигла аутоматска, високо прецизна даљинска регулација притиска, и посебно је оптимизован за тешка кола за довод ваздуха великог протока.

   2. Основна функција и принцип

     -- Основна функција: Претворите електрични контролни сигнал у безстепено подесиви ваздушни притисак за аутоматску и даљинску регулацију притиска

     -- Принцип рада: Електропнеуматски пропорционални систем повратне спреге затворене петље. Уграђени сензор притиска прати излазни притисак у реалном времену и аутоматски исправља одступање, пружајући изванредну тачност контроле и брзу брзину одзива

     -- Степен заштите животне средине: ИП65 отпоран на прашину и прскање, стабилан рад у тешким условима индустријске радионице

Брза референтна табела модела серије високог протока

Универзалне опште техничке спецификације

     -- Применљива течност: Суви компримовани ваздух

     -- Максимални улазни притисак: 1,0 МПа

     -- Температура околине и медија: -5 ~ +60 ℃

     -- Напајање: ДЦ24В ±10% (делимичне верзије подржавају ДЦ12–15В)

     -- Потрошња енергије: ≤4В (модели опремљени комуникацијом)

     -- Монитор излазни сигнал: аналогни ДЦ1–5В линеарни са стварним излазним притиском

     -- Опције навоја отвора: Рц / НПТ / Г паралелни навој, опциони спојеви за брзо увлачење

Типови улазног сигнала и дефиниција суфикса модела

  1. Доступни контролни сигнали

     -- Аналогни улаз (главни): ДЦ0–10В напонски сигнал, 4–20мА струјни сигнал

     -- Вишестепено унапред подешено: 4 тачке / 16 тачака И/О фиксне функције унапред подешеног притиска

     -- Комуникација са сабирницом: РС-232Ц, ЦЦ-Линк, ДевицеНет, ПРОФИНЕТ, ЕтхерНет/ИП (захтева наменску комуникациону плочу)

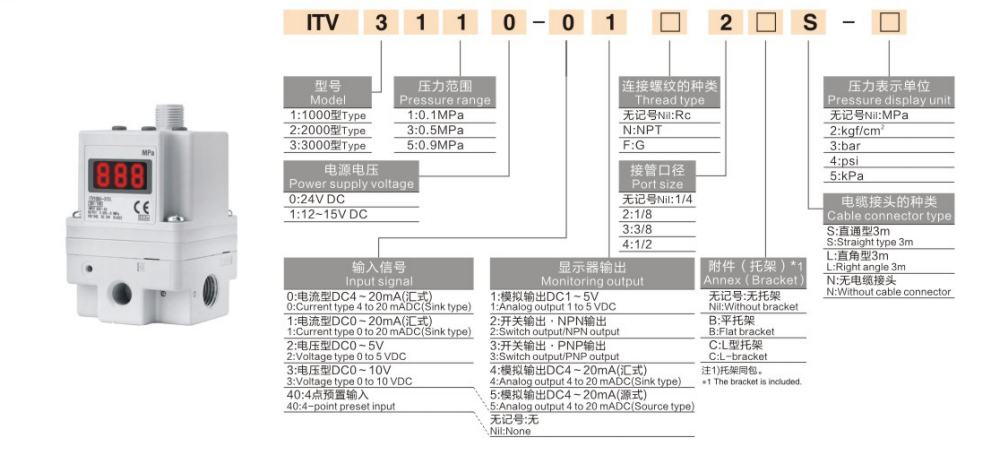

 2. Пример кода модела: ИТВ2050-31Ф2БН3

     -- ИТВ2050: ИТВ2000 серија средњег протока

     -- 31: Г1/4 навој порта

     -- Ф: Равни носач за монтажу

     -- 2: ДЦ0–10В аналогни напонски улаз

Основне предности производа

  1. Одлично побољшане перформансе високог протока

     -- Максимални капацитет протока повећан је за око 5 пута у поређењу са стандардном ИТВ серијом малог протока, савршено задовољавајући захтеве брзог повратног кретања цилиндара великог пречника и вишецилиндарске синхроне опреме.

  2. Одлична висока прецизност и дугорочна стабилност

     -- Прецизност контроле унутар ±1% Ф.С., ултра-брза брзина одзива и мале флуктуације притиска, идеално за прецизну монтажу, обраду полупроводника, аутоматско премазивање и друге производне линије високог стандарда.

  3. Компактан лагани оптимизован обрис

     -- Тежина модела ИТВ2100 смањена за 19% у односу на претходну генерацију, флексибилни носач и постоље за монтажу како би се уклопио у ограничен простор за инсталацију.

  4. Интелигентни рад прилагођен кориснику

     -- Уграђени ЛЕД дигитални дисплеј високе осветљености за визуелизацију вредности притиска у реалном времену; опремљен алгоритмом за самодијагностику и излазом за аларм за грешку како би се поједноставило решавање проблема и одржавање на лицу места.

Типични сценарији индустријске примене

     -- Контрола притиска за цилиндре великог протока и пнеуматске актуаторе: машине за паковање, опрема за аутоматско дозирање и лепљење

     -- Вишестепено аутоматско пребацивање притиска: опрема за заваривање, станице за закивање, системи за контролу напетости филма и жице

     -- Ултра прецизне пнеуматске процесне петље: производња полупроводника, оптичко тестирање, медицинска прецизна аутоматска опрема

     -- Централизовано даљинско подешавање притиска на аутоматизованим производним линијама: Замените више сетова ручних регулатора за дигиталну контролу притиска на једном месту

Смернице за избор модела

     -- Изаберите серију према потребној брзини протока: ИТВ1100 за микро мали проток, ИТВ2100 за универзални средњи проток, ИТВ3100 за опрему великог протока тешких оптерећења

     -- Потврдите подесиви опсег притиска да бисте у потпуности покрили све захтеве за радни притисак процеса (0,005–0,9 МПа пуни опсег опционо)

     -- Тип контролног сигнала меча: ДЦ0–10В аналогни напон као стандардни избор; изаберите наменску комуникациону плочу ако је потребна дигитална контрола сабирнице поља

     -- Потврдите форму за монтажу: монтажа на основу / бочна монтажа / монтажа на носач да одговара распореду цевовода за ваздух на лицу места

Резиме једне реченице

     СОЛХ ИТВ електро-пнеуматски пропорционални вентил великог протока остварује бесконачно дигитално подешавање притиска путем електричних контролних сигнала, опремљен ултра-великим капацитетом протока, ИП65 индустријском заштитом и више-типским аналогним/фиелдбус сигналним интерфејсима, служећи као главна контролна компонента за даљинску, високо прецизну регулацију притиска ваздуха велике запремине у свим аутоматизованим пнеуматским системима.
