Сто са ротационим актуатором серије МСК са зупчаником (СОЛХ Рицхге технологија)

Бренд:СОЛХ од Рицхге Тецхнологи

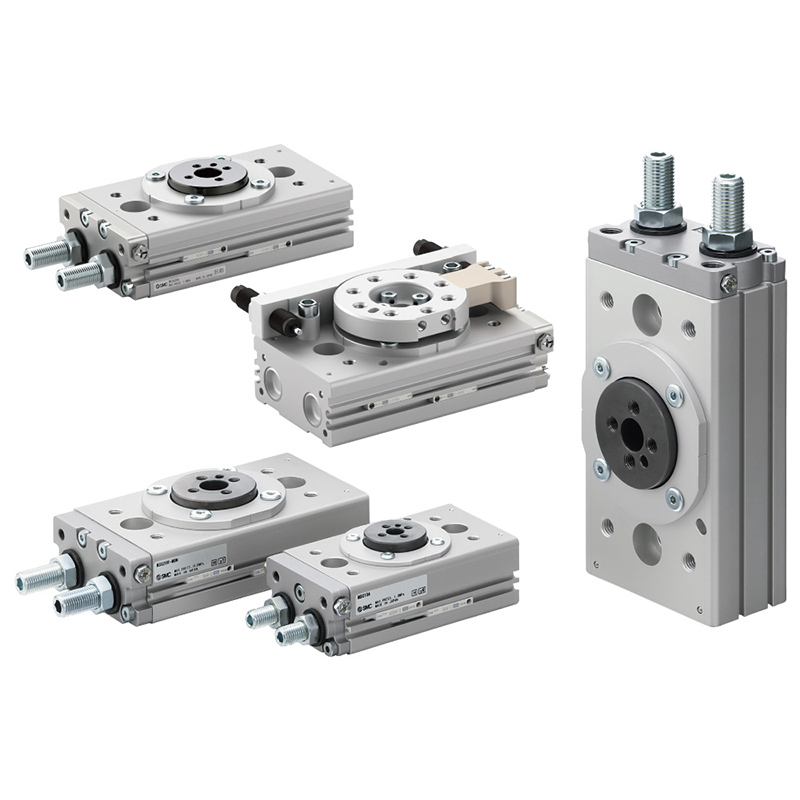

Преглед производа

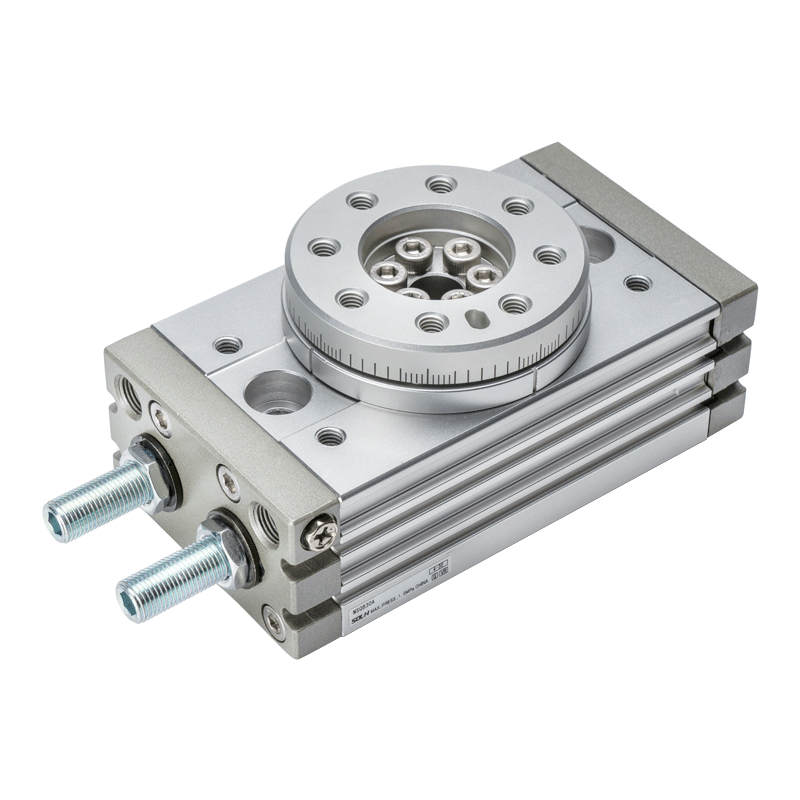

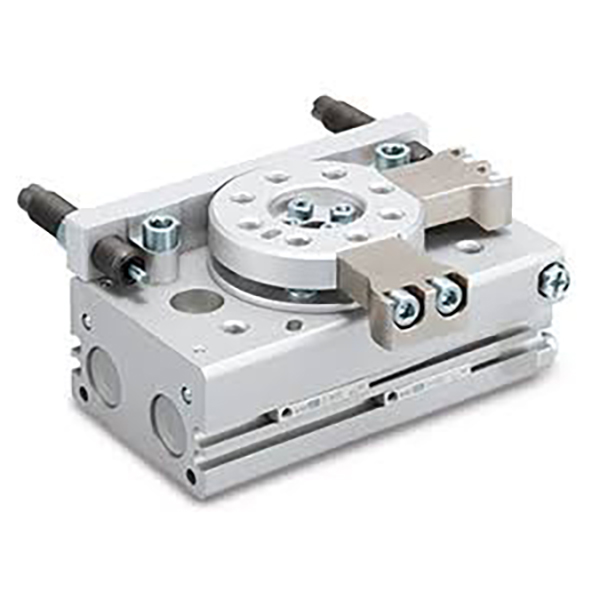

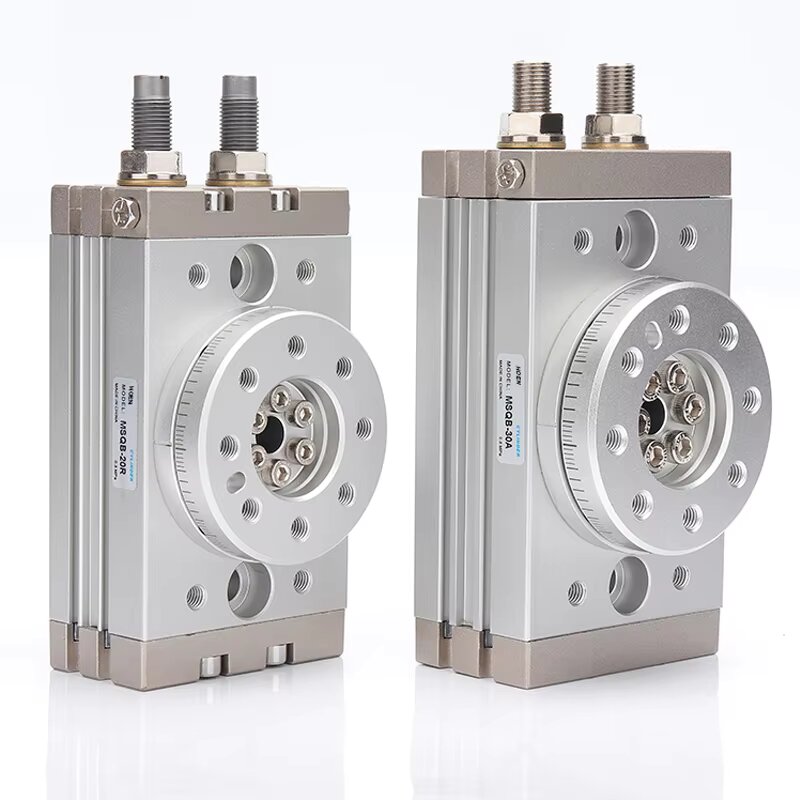

     СОЛХ МСК серија усваја симетричну погонску структуру са два клипа и зупчаника, подељену у две под-серије: МСКБ стандардне класе и МСКА високе прецизности. Поседује интегрисани кружни сто за монтажу са централним шупљим отвором, угао закретања који се континуирано подешава од 0~190°.

Симетрични двоструки клипни зупчаник пружа 3~4 пута већи излазни обртни момент и супериорни капацитет радијалног/аксијалног оптерећења у поређењу са ЦРК ротационим цилиндрима са лопатицама. Доступне су две опције за апсорпцију удара: уграђени гумени одбојник или интегрисани хидраулични одбојник. Двоструки распоред ваздушних отвора (крајња страна / бочна предња страна) поједностављује распоред цеви; компатибилни магнетни реед прекидачи за повратну везу сигнала ротационог положаја. Широко се користи за аутоматизовано индексирање, окретање радног комада и станице за прецизно позиционирање.

Табела класификације и селекције серије (прецизност + подударање бафера)

Комплетна правила кодирања модела

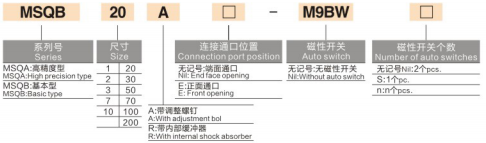

  1. Правило кодирања 1: МСКБ20А-□-М9БВ-□

     Пример: МСКБ20А-М9БВ

     -- МСКБ / МСКА: Идентификатор серије

        МСКБ = Стандардна основна серија; МСКА = Серија високе прецизности

     -- 20: Величина оквира (доступно: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- А / Р: Подешавање угла и код бафера

        А = Двоструки крајњи завртњи за подешавање угла; Р = Уграђени хидраулични амортизер; без суфикса = само гумени пуфер

     -- Средња кутија: позиција ваздушног прикључка

        Празан = Крајњи отвори за ваздух; Е = Бочни предњи отвори за ваздух

     -- М9БВ: Модел магнетног прекидача

        Празан = Без магнетног прекидача; Компатибилан са М9БВ / М9БЛ универзалним реед сензором

     -- Последња кутија: Количина магнетног прекидача

        Бланк = Стандард 2 ком; С = појединачни комад; Прилагођена цифра = прилагођена количина

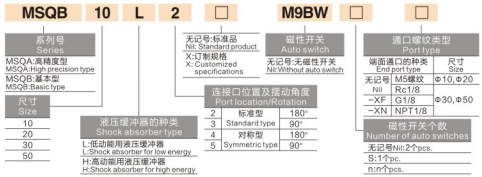

  2. Правило кодирања 2: МСКБ10Л2-□-М9БВ-□-□

     Пример: МСКБ10Л2-М9БВ

     -- МСКБ: Стандардна серија; величина оквира 10/20/30/50

     -- Л / Х: хидраулични пуфер кинетичка енергија (само за Р хидрауличну верзију)

        Л = хидраулични пуфер ниске кинетичке енергије; Х = хидраулични пуфер високе кинетичке енергије

     -- Цифра 2/3/4/5: Спецификација фиксног угла замаха

        2 = Стандардни 180°; 3 = 90°; 4 = симетрично 180°; 5 = Симетрично 90°

     -- Средња кутија: прилагођена ознака Кс, празно = стандардни модел залиха

     -- М9БВ: Магнетни прекидач, празан = нема сензора

     -- Претпоследња кутија: Количина магнетног прекидача; бланк=2ком, С=1ком

     -- Последње поље: Спецификација навоја ваздушног прикључка

        Бланк = М5 навој (само за величину 10/20); КСФ = Г1/8; КСН = НПТ1/8 амерички навој

Основне структурне предности

  1. Симетрични погон са двоструким клипом и зупчаником

     -- Двоструки синхрони клипови гурају зупчанике синхроно, елиминишући једнострани зазор; уједначен излазни обртни момент са нултим подрхтавањем ротације, далеко већи капацитет носивости од цилиндра са једним клипом.

  2. Интегрисани обртни сто са отворима за лоцирање

     -- Претходно обрађене рупе за позиционирање на столу и стандардне рупе за монтажу за директно закључавање убода/обратка, лако поравнавање и високу интегралну крутост. Централна шупља рупа (φ6~φ24) омогућава да цеви за ваздух и ожичење сензора пролазе кроз центар, уредан унутрашњи распоред машине.

  3. Дуал Аир Порт Лаиоут

     -- Две опције цевовода: улаз за ваздух са крајње стране или бочни предњи Е-тип порта, флексибилна цевовода за компактну затворену опрему без механичких сметњи.

  4. Независни завртњи за подешавање угла са два краја (суфикс А)

     -- Одвојите граничне завртње на оба краја да бисте независно ограничили ход у смеру казаљке на сату и у супротном смеру; Опсег замаха бесконачно подесив у оквиру 0~190°, фабрички подешен на 190°.

  5. Два опциона система за апсорпцију удара

     -- Стандардна верзија: гумени одбојник са два краја за смањење буке при малим брзинама

     -- -Р хидрауличка верзија пуфера: Интегрисани амортизер уља (Л ниске кинетичке / Х високе кинетичке класе) апсорбује тешке ударе при великој брзини, минимизира вибрације заустављања и штити прибор и радне предмете

  6. Компатибилан са повратним информацијама о магнетном положају

     -- Уграђени перманентни магнетни прстен унутар тела цилиндра, компатибилан са М9БВ / М9БЛ реед прекидачима за пренос 0°/90°/180° сигнала на месту ПЛЦ-у за аутоматску логику блокаде.

  7. Подршка за прецизни куглични лежај за МСКА

     -- МСКА модел високе прецизности усваја склоп прецизних кугличних лежајева; радијални и аксијални излаз ≤0,01 мм, тачност понављања позиционирања ±0,01 мм. МСКБ основна верзија испуњава опште захтеве за аутоматизацију позиционирања.

Универзалне стандардне техничке спецификације

  1. Режим вожње: Двоструки клип и зупчаник са двоструким дејством

  2. Опсег радног притиска

    -- Тип гуменог пуфера: 0,1 ~ 1,0 МПа

     -- -Р хидраулични пуфер тип: 0,1~0,6 МПа

  3. Пробни тест притисак: 1,05 МПа

  4. Температура околине: 0 ~ 60 ℃ (без леда у ваздушном кругу)

  5. Подесиви опсег замаха: 0~190° бесконачно подесиво, фабрички подешено 190°; фиксни угао 90° / 180° опционо

  6. Подмазивање: Претходно напуњена дуготрајна маст у фабрици, дизајн без подмазивања компатибилан са чистим сувим ваздухом без уља

  7. Применљиви медијум: Филтрирани суви компримовани ваздух (прецизност филтрације ≥40 μм)

Табела обртног момента и носивости (0,5 МПа доводни ваздух)

Табела за поређење максималне кинетичке енергије пуфера

Комплетна правила за избор модела

  1. Одабир степена прецизности

     -- Позиционирање чипа, оптичка инспекција ПЦБ-а, прецизна монтажа → МСКА серија високе прецизности

     -- Опште окретање радног комада, преусмеравање материјала и сортирање → МСКБ стандардна основна серија

  2. Правило подударања бафера

     -- Лако оптерећење при малој брзини, контрола трошкова: Не-Р гумени пуфер модел

     -- Високофреквентни брзи циклус, тежак удар на радни предмет: Изаберите -Р хидраулични пуфер; лаки удар Л степен, тежак удар Х степен

  3. Избор угла замаха

     -- 90° окретање утовар/истовар: Суфикс 3 / 5

     -- 180° реципрочно индексирање, двострана детекција: Суфикс 2/4

     -- Прилагођени произвољни ограничени опсег замаха: Универзални модел са А завртњем за подешавање

  4. Изглед ваздушног порта

     -- Компактан ограничен унутрашњи простор машине: верзија са предњим портом на Е бочној страни

     -- Стандардни екстерни отворени цевовод: подразумевани порт за крајњу страну

  5. Повратна информација о сигналу положаја

     -- Сигнал на месту потребан за ПЛЦ блокаду: Опремите М9БВ магнетне прекидаче (2ком стандардно); само једнострана детекција изаберите С појединачни прекидач

  6. Спецификација навоја

     -- Величина 10/20 малих оквира подразумевани М5 навој; средње велики 30/50 опционо Г1/8 (КСФ), НПТ1/8 (КСН) амерички конац

Типични сценарији индустријске примене

     -- 3Ц прецизна аутоматизација електронике: ротационо позиционирање чипа, оптичка инспекција са више углова ПЦБ-а, склоп за индексирање микро компоненти

     -- Линије за производњу амбалаже: станице за затварање боца, промена смера кутије од 90°, причвршћивање ротирајућих етикета

     -- Причвршћивачи за алатне машине: Окретање радног комада, позиционирање убода за штанцање

     -- Опрема за логистичко сортирање: Преусмеравање материјала, механизам за ротационо заустављање цевовода

     -- Крајњи ефекат мини манипулатора: ротација зглоба робота, окретање вакуумске стезне главе

     -- Прецизна опрема за тестирање: ротациони сто за инспекцију визије, шаблон за испитивање непропусности ваздуха у више углова

Подршка решења за усклађивање пнеуматских кола

  1. Стандардно опште коло

     -- Комбинација АФЦ извора ваздуха у две тачке → 4В210 5/2 електромагнетни вентил → ПУ ваздушна цев → МСК ротациони сто (М9БВ магнетни прекидач повезан са ПЛЦ-ом)

  2. Радионички круг отпоран на експлозију

     -- Јединица за третман извора ваздуха отпорна на експлозију → 50-ВФЕ отпоран на експлозију 5-смерни електромагнетни вентил → ПУ флексибилно црево → МСКБ/МСКА ротациони цилиндар за опасну околину

  3. Мини Прецисион Мицро Статион

     --АЦ1500 филтер мини регулатор ваздуха → 3В серија 3/2 електромагнетни вентил → ПУ4 танке цеви → МСК10 / МСК20 мали ротациони сто

Резиме једне реченице

     СОЛХ МСК ротациони сто са дуплим клипом и зупчаником се дели на МСКБ стандард и МСКА високе прецизне разреде, подржава 0~190° подесиви замах, двоструку гуму/хидрауличну апсорпцију удара, дупли крај/бочни распоред ваздушних отвора и централну шупљу рупу за ожичење, испоручујући обртни момент већи од 3~4. ротациони индексирајући актуатор за електронику, паковање, алатне машине и линије за аутоматизацију испитивања.
