Ротациони актуатор серије ЦРБ1 / ЦРБ2

Ротациони актуатор серије ЦРБ1 / ЦРБ2 (СОЛХ заменљив)

Бренд: СОЛХ од Рицхге Тецхнологи

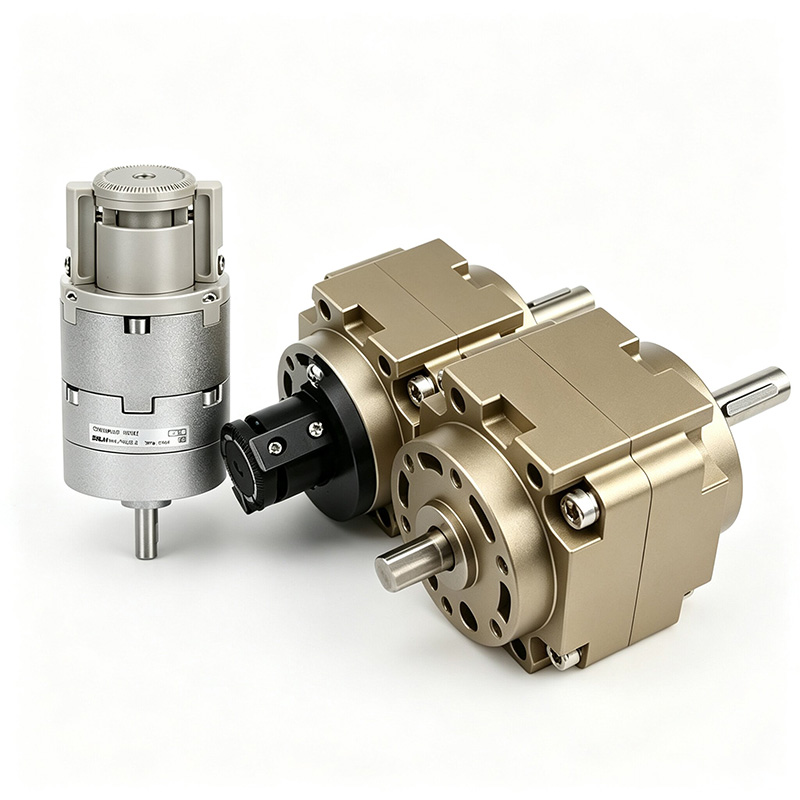

Позиционирање производа и главна разлика серије

     СОЛХ ЦРБ1 и ЦРБ2 су ротациони цилиндри са лопатицама које покрећу једноструке/двоструке лопатице. Без зазора између зупчаника, они имају ултра-компактно тело, ниску инерцију ротације и ултра-брз одзив.

     -- ЦРБ2 (мала серија): отвор 10~40 мм за мало оптерећење и узак простор, компактан лагани дизајн

     -- ЦРБ1 (велика серија): Пречник 50~100 мм за велико оптерећење и велики обртни момент, пуна подршка лежаја са врхунском отпорношћу на удар

     Једнокрилни максимални угао закретања до 270°/280°, двоструки мак 90°/100°. Широко се користи за брзо окретање, индексирање и позиционирање станица за аутоматизацију.

  1. ЦРБ2 Мала стандардна серија

     -- Величине отвора: 10, 15, 20, 30, 40 мм

     -- Опције лопатица: С једнокрилна / Д двострука лопатица

     -- Угао закретања: једнокрилна лопатица 90°/180°/270°; Двострука лопатица 90°/100°

     -- Основне предности: Ултра компактан, лаган, низак притисак при покретању, бочни/аксијални двоструки портови, опционо подешавање угла и магнетни прекидач

     -- Примене: ротација са малим оптерећењем велике брзине, опрема у ограниченом простору, 3Ц електроника, паковање, минијатурна аутоматизација

  2. ЦРБ1 Велика серија за тешке услове рада

     -- Величине отвора: 50, 63, 80, 100 мм

     -- Опције лопатица: С једнокрилна / Д двострука лопатица

     -- Угао закретања: једнокрилна лопатица 90°/180°/270°/280°; Двострука лопатица 90°/100°

     -- Основне заслуге: Висок излазни обртни момент, тешко оптерећење, пуна подршка лежаја, отпорност на ударце, дуг радни век

     -- Примене: тешко окретање радног комада, индексирање великих размера, тешка ротирајућа опрема, монтажне линије тешке индустрије

Техничке спецификације Универзалног језгра

  1. Општи стандардни параметри

  2. Теоретски излазни обртни момент @ 0,5 МПа (индекс избора језгра)

   2.1 ЦРБ2 Табела обртног момента

   2.2 Табела обртног момента ЦРБ1

 3 Референца дозвољеног радијалног и аксијалног оптерећења

     -- ЦРБ2-20: радијални 120Н, аксијални 80Н

     -- ЦРБ1-50: радијално 245Н, аксијално 196Н

     -- ЦРБ1-100: радијално 588Н, аксијално 490Н

Унутрашња структура и принцип рада лопатица

  1. Главне компоненте: тело цилиндра, једнострука/двострука ротирајућа лопатица, излазна осовина, заптивни склоп, крајњи гумени одбојник, вијци за подешавање угла

  2. Логика рада: Компримовани ваздух улази у једну комору да би гурнуо лопатицу да се окреће око централне осовине док супротна комора избацује.

     -- Двострука лопатица: обртни момент удвостручен, ограничен угао закретања ≤100°

     -- Једна лопатица: Шири опсег замаха до 270°

  3. Јединствене основне предности

     -- Без структуре зупчаника и зупчаника, нула зазора, глатка тиха ротација без ударних вибрација

     -- Ултра компактан изглед, ниска инерција ротације, ултра-брз одзив (ротација од 90° < 0,1 с)

    -- Опционо шупље вратило, погодно за унутрашње цевоводе и проводнике

     -- Двострани вијци за фино подешавање за ограничење хода; једнокрилна лопатица подесива 0~270°, двострука лопатица 0~90°

Комплетна правила кодирања модела

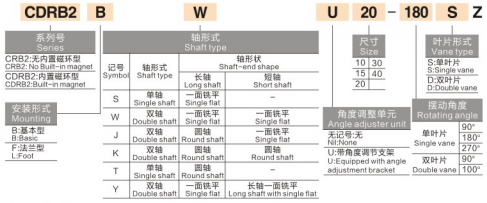

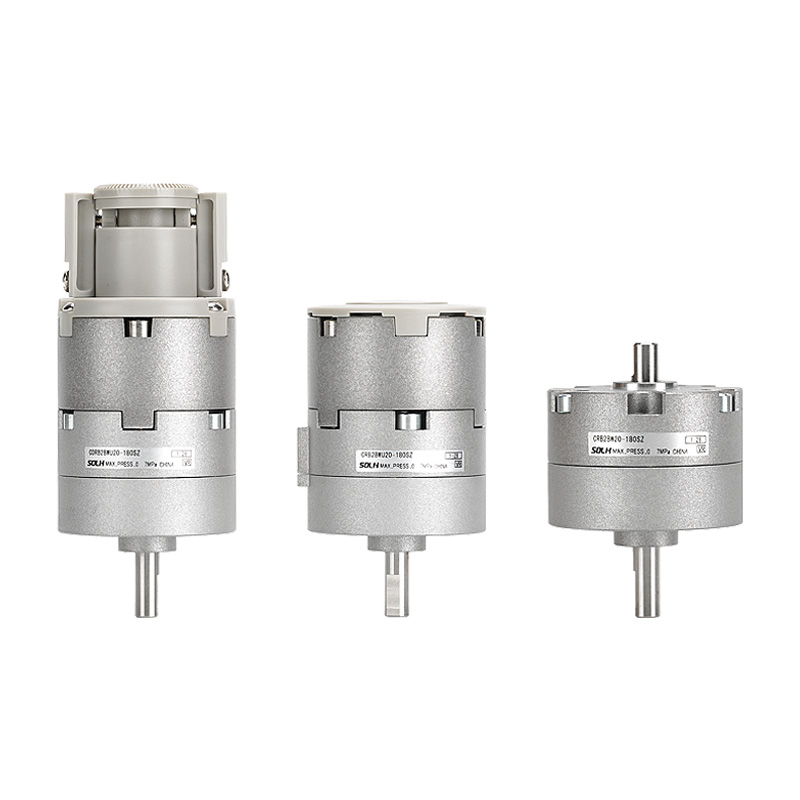

  1. Пример модела ЦРБ2: ЦРБ2БВ20-180СЗ

     -- ЦРБ2 = Серија ротационих актуатора са малим лопатицама

     -- Б = ​​Основни носач прирубнице; Л = Носач за ноге

     -- В = дупло продужено вратило; празно = једноструко вратило

     -- 20 = Величина отвора (10/15/20/30/40)

     -- 180 = Угао закретања (90/180/270)

     -- С = једнокрилна лопатица; Д = Двострука лопатица

     -- З = Опремљен са јединицом за подешавање угла; празно = стандардно без регулатора

          Префикс ЦДРБ2 = Уграђени магнетни прстен за инсталацију магнетног прекидача

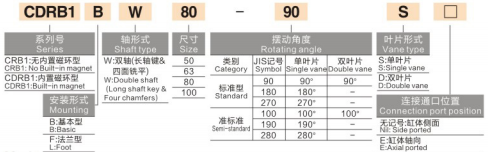

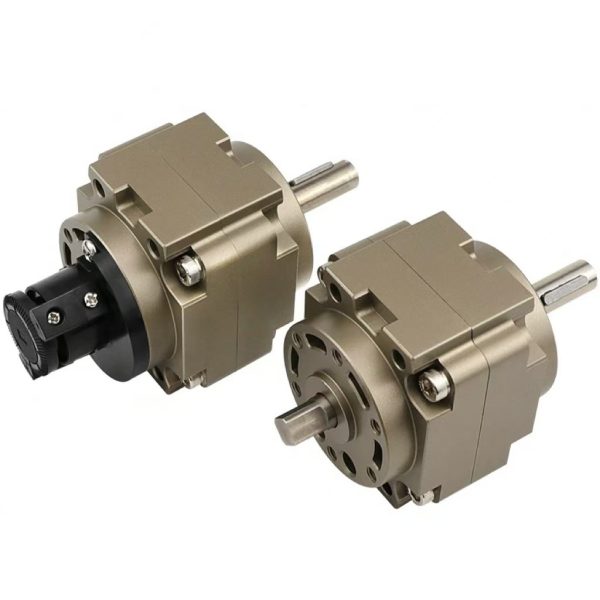

  2. Пример модела ЦРБ1: ЦРБ1БВ50-90Д

     -- ЦРБ1 = Велика ротирајућа серија лопатица за тешке услове рада

     -- Б = ​​Основни носач; В = Двострука осовина

     -- 50 = Величина отвора (50/63/80/100)

     -- 90 = Угао закретања (90/180/270/280)

     -- Д = Двострука лопатица; С = Једнокрилна лопатица

        Префикс ЦДРБ1 = Интегрисани модел са магнетним прстеном

Водич за избор корак по корак и индустријске примене

  1. Правила приоритета избора

     -- Подела обртног момента и димензија: Лако оптерећење уски простор → ЦРБ2 (10~40); Велика ротација са великим обртним моментом → ЦРБ1 (50~100)

     -- Захтев за углом закретања: Ротација преко 90° → Једнокрилна С; Максимални обртни момент унутар 90° → Двокрилна лопатица Д

     -- Компромис прецизности и брзине: нулти зазор типа лопатица, понављање позиционирања ±0,1°, идеално за лака оптерећења велике брзине; Високо прецизно оптерећење лежаја преферира МСК ротациони сто са зупчаником

     -- Опције функције: Потребно је ограничење финог угла – изаберите суфикс З јединица за подешавање угла; Потребна је повратна информација о позицији ПЛЦ-а – изаберите ЦДРБ магнетно интегрисани модел

  2. Типични сценарији примене

     -- Линије за лаку употребу: окретање електронских компоненти, ротирање етикета, затезање поклопца боце, минијатурно сортирање материјала

     -- Станице за тешке услове рада: велики обртни предмет од 90°/180°, индексирање монтажне линије, тешка ротирајућа стезаљка

     -- Опште индустрије: Паковање, штампа, прерада хране потпуно аутоматске ротационе станице за позиционирање

Поређење перформанси: ЦРБ лопатица ВС МСК ротациони актуатор са зупчаником и зупчаником

Једна реченица

     Резиме СОЛХ ЦРБ2 мали, лаки и ЦРБ1 ротациони актуатори типа лопатица за тешке услове рада користе погон са једном/двоструком лопатицом са нултим зазором са опционим подешавањем угла и варијантом магнетног прекидача ЦДРБ, са брзом ротацијом ниске инерције од 0,05~24Н·м обртног момента, савршеним за окретање при великом обртном ротирању. електроника, паковање и тешке линије за аутоматизацију монтаже.
