Ротациони актуатор серије ХРК

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

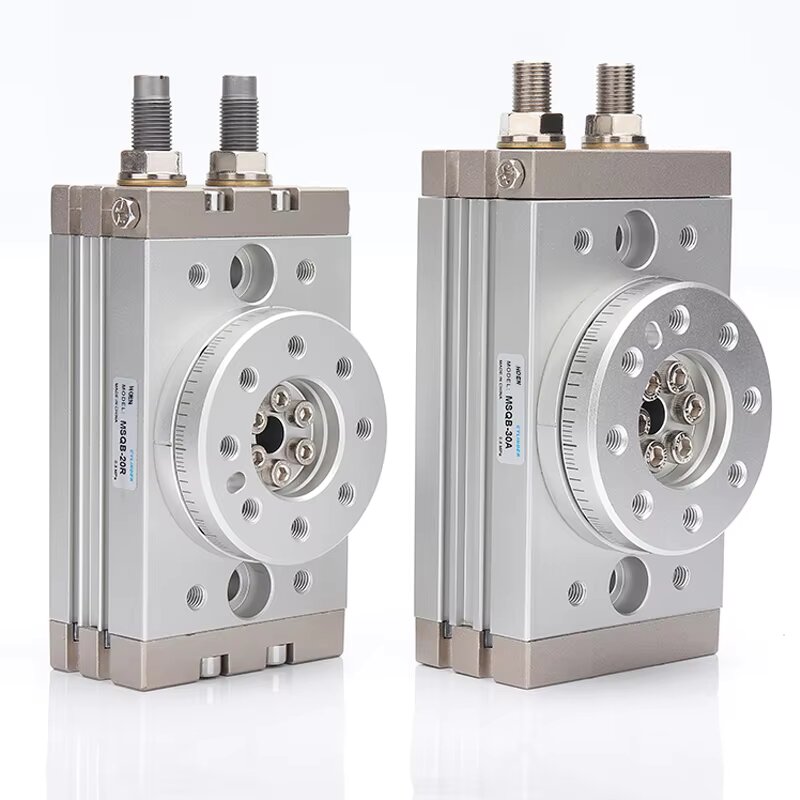

     СОЛХ ХРК ротациони цилиндар усваја симетричну структуру преноса зупчаника и зупчаника са два клипа, која карактерише ултра глатка ротација, двоструки излазни потисак и висока тачност позиционирања понављања. Угао заокрета је континуирано подесив унутар 0~190°, широко распоређен за ротационо индексирање, стезање радног комада, окретање и сортирање на свим аутоматизованим производним уређајима.

Табела брзог избора серије

Табела техничких спецификација Универсал Цоре

Подаци о излазном обртном моменту и дозвољеном оптерећењу

  1. Теоретски излазни обртни момент (0,5 МПа доводни ваздух, јединица: Н·м)

  2. Референтна табела максималног дозвољеног оптерећења

Савет за избор безбедности оптерећења

     -- Стварно радно оптерећење мора да задовољи безбедносну формулу у наставку да би се избегла деформација и рани отказ:

     -- Стварно аксијално оптерећење / максимално аксијално оптерећење + стварно радијално оптерећење / максимално радијално оптерећење + стварни момент савијања / максимални момент савијања ≤ 15.

Предности структуралног дизајна

  1. Симетрични погон зупчаника

     -- Балансирани двоструки клип пружа двоструки излазни обртни момент, стабилну ротацију без подрхтавања, одличну прецизност позиционирања и супериорну носивост великог оптерећења у поређењу са једнокрилним ротационим цилиндрима.

  2. База за вишесмерну монтажу

     -- ХРК10~ХРК200: рупе за монтажу са нарезима распоређене на обе бочне стране;

     -- Мицро ХРК2/3/7: рупе за монтажу на доњој равни; флексибилан распоред за компактне оквире опреме.

  3. Централна шупља рупа

     -- Шупљи дизајн на површини ротационог стола омогућава ваздушне цеви, сензорске каблове да пролазе кроз центар, уредан унутрашњи распоред цеви без спољних сметњи.

  4. Два опциона решења пуфера

     -- Механички гранични вијчани тампон: Ниска цена, погодна за мало оптерећење и повремени рад мале брзине

     -- Хидраулични амортизер (-А суфикс): Капацитет апсорпције енергије 3-5 пута већи од пуфера, ефикасно потискује вибрације при великом брзини заустављања великог оптерећења, гарантује прецизну поновљивост позиционирања

  5. Компатибилност универзалног магнетног прекидача

     -- Стандардни унапред обрађени жлебови сензора на обе стране тела цилиндра, компатибилни са Д-М9БВ, Д-А93 и другим општим магнетним реед прекидачима за ротирајућу повратну везу сигнала на месту за ПЛЦ контролни систем.

Комплетно правило именовања модела

  1. Пример основног модела: ХРК30-А

     -- ХРК: Шифра серије ротационих зупчаника и цилиндара

     -- 30: Код величине оквира, који одговара фиксним параметрима обртног момента и оптерећења

     -- -А: Суфикс за уграђени хидраулични амортизер; без суфикса = механички гранични пуфер пуфер

  2. Проширена дефиниција суфикса

     -- -С: Завршни поклопац од нерђајућег челика за влажно окружење против корозије

     -- Опције навоја: ПТ конусни навој, Г паралелни навој, НПТ амерички стандардни навој

Водич за избор корак по корак и типичне апликације

  1. Правила приоритета избора

     -- Велика брзина, велико оптерећење радног комада, високо прецизно позиционирање заустављања → ХРК□-А хидраулични бафер модел

     -- Лако оптерећење, мала брзина циклуса, строга контрола трошкова → Стандардна ХРК верзија пуфера

     -- Влажно / благо корозивно окружење у радионици → ХРК□-А(С) варијанта завршне капице од нерђајућег челика

     -- Приоритет усклађивања оптерећења: симултано проверите три основна индикатора – излазни обртни момент, момент савијања, радијално и аксијално дозвољено оптерећење

  2. Типични сценарији индустријске примене

     -- Прецизна аутоматска монтажа: Монтажа ротационих делова, станице за затезање вијака

     -- Логистика сортирања материјала: окретање радног комада за 90°/180°, промена смера транспортера

     -- Пнеуматски стезни уређаји: Ротациони механизам за стезање и обртање

     -- Машине за паковање: ротација боца, ротационе станице за аутоматско лепљење етикета

Поређење перформанси: ХРК зупчаник ВС ротациони цилиндар типа лопатице

Резиме једне реченице

     СОЛХ ХРК ротациони цилиндар са два клипа и зупчаника нуди опционе варијанте механичког завртња/хидрауличног одбојника са верзијом отпорном на корозију од нерђајућег челика, вишесмерном монтажом и централним шупљим дизајном стола, пружајући стабилно високо обртно ротационо позиционирање за тешке услове за аутоматску монтажу, линију за паковање и сортирање материјала.
