Прецизни клизни цилиндар са двоструком осовином серије ХЛС / ХЛСЛ (тип водилице са попречним ваљцима)

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

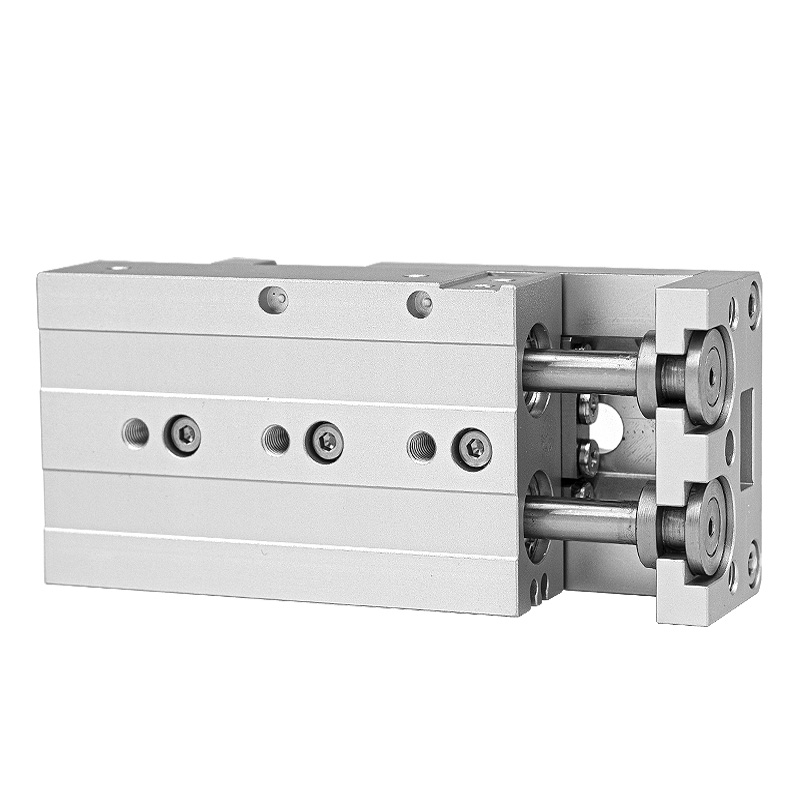

     СОЛХ ХЛС / ХЛСЛ серија прецизних клизних цилиндара са двоструком осовином усваја линеарну вођицу са попречним ваљцима као компоненту за вођење језгра. У поређењу са ХЛК кугличним клизним цилиндрима са рециркулацијом, он пружа далеко већу крутост, супериорну тачност позиционирања у понављању и већу отпорност на ексцентрична бочна оптерећења, савршено се уклапајући са великим оптерећењем, ултра-прецизном монтажом и процесима аутоматизације позиционирања.

Класификација серије: ХЛС ВС ХЛСЛ

     -- ХЛС стандардни тип: Тело цилиндра инсталирано на једној страни клизног носача, компактне укупне ширине. Погодно за ограничен простор за уградњу, услове средњег и малог оптерећења без очигледног ексцентричног оффсет оптерећења.

     -- ХЛСЛ симетрични тип: цилиндар центриран између две паралелне попречне вођице ваљка, уједначена дистрибуција силе, знатно повећана крутост и велика носивост. Први избор за тешко оптерећење, ексцентрично оптерећење и радне сценарије ултра високе прецизности.

Табела основних техничких спецификација

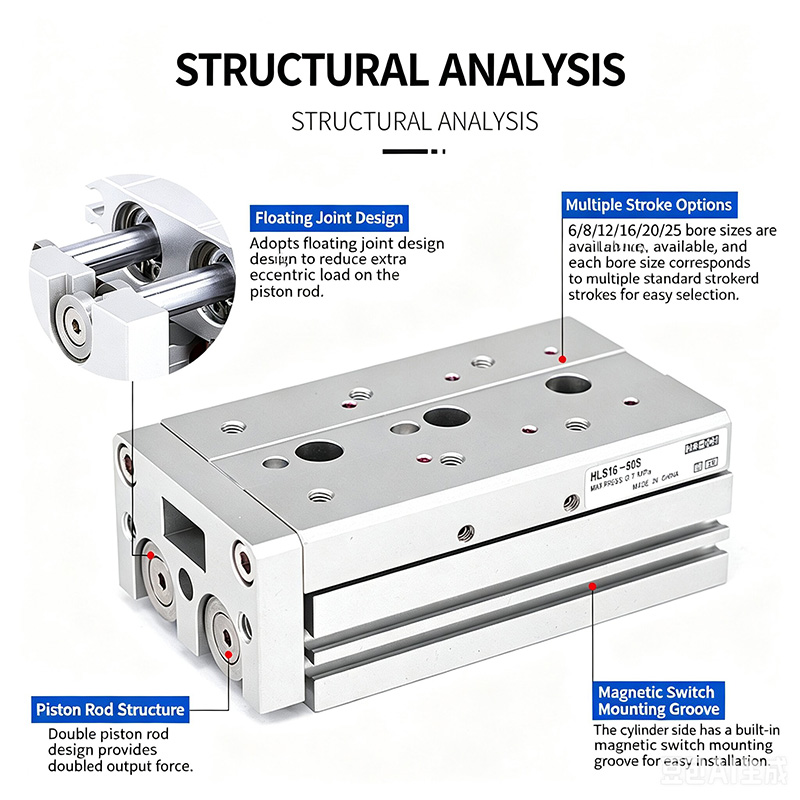

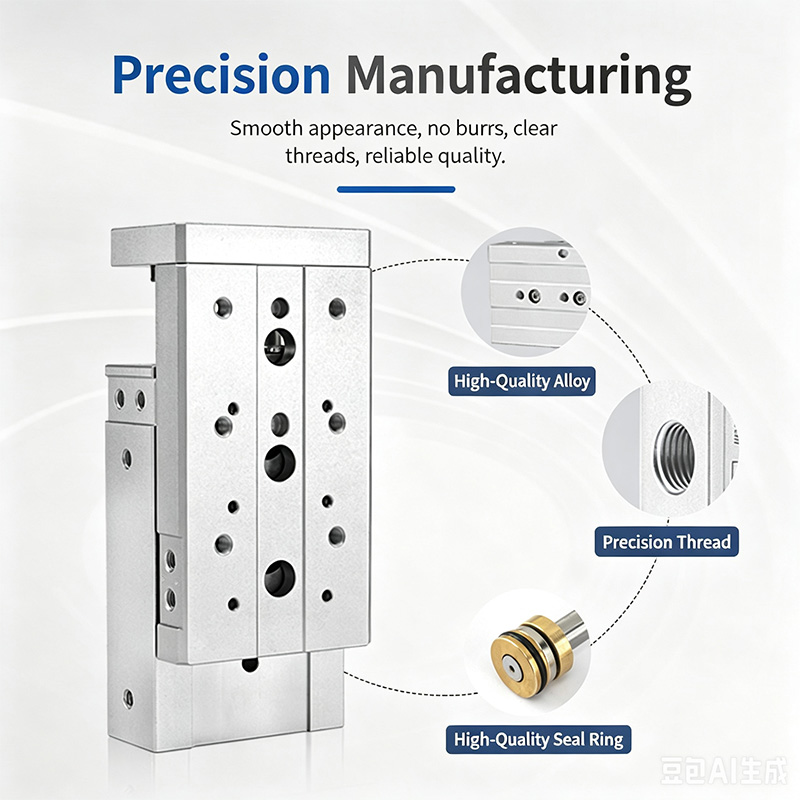

Предности структуралних и основних перформанси

  1. Линеарни водич са попречним ваљцима (дизајн контакта са ваљком)

     -- Линијска контактна структура лежаја пружа екстремну крутост, изузетну равност и прецизност против ротације, јаку отпорност на ударце и стабилан рад под великим оптерећењем. Интегрисани једноделни дизајн носача водилице са ултра-ниским трењем, ултра глатким кретањем и продуженим сервисним циклусом.

  2. Уграђени плутајући спој

    -- Еластична плутајућа веза између клипњаче и клизне платформе компензује бочну силу и ексцентрични обртни момент, избегавајући отклон клипњаче и оштећење од преоптерећења.

  3. Двоструке паралелне клипњаче

    -- Двоструки потисак, одличне перформансе против торзије, одржава високу тачност позиционирања под оптерећењем.

  4. Вишесмерна универзална монтажа

     -- Рупе за монтажу са нарезима обрађене на доњој, предњој и бочним површинама за 3-смерну инсталацију; прецизне рупе за игле за лоцирање претходно обрађене на бази за брзо прецизно позиционирање.

  5. 3-стране површине за монтирање алата

     -- Урезане рупе за монтажу уређаја на врху клизача и предњој страни, лоцирање отвора за игле на горњој равни клизача како би се гарантовала поновљива прецизност позиционирања шаблона.

  6. Унапред обрађени жлебови за инсталацију сензора

     -- Стандардни клизни утори на страни цилиндра за флексибилну инсталацију и подешавање положаја магнетних прекидача.

  7. Диверзификовани бафер & Лимит Стоп опције

     -- Фиксни ваздушни одбојник, подесиви ваздушни одбојник (А/АС/АФ), бафер хидрауличног амортизера (Б/БФ) и вишеструки спољни механички гранични блокови су опционе комбинације.

Стандардно правило именовања модела

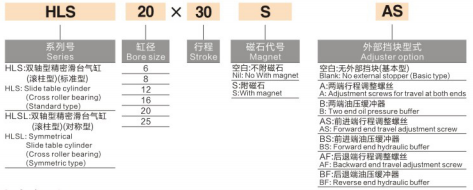

  1. Пример модела: ХЛС20×30САС

     -- ХЛС = Стандардна серија бочних цилиндара; ХЛСЛ = Симетрична центрирана серија високе крутости

     -- 20 = Пречник отвора цилиндра (мм)

     -- 30 = Називна дужина хода (мм)

     -- С = Уграђени перманентни магнетни прстен (стандардна фабричка конфигурација)

     -- А = Подесиви ваздушни одбојник на оба краја

        АС = Подесиви ваздушни одбојник само на крају предњег хода

        АФ = Подесиви ваздушни одбојник само на крају повратног хода

     -- Б = ​​Одбојник за хидраулично уље на оба краја

        БФ = Пуфер хидрауличног уља само на крају повратног хода

Табела теоријског излазног потиска (јединица: Н)

Смернице за избор и типични сценарији примене

  1. Предлози за избор

     -- ХЛС стандардни модел: компактан простор за инсталацију, средње-мало оптерећење, без очигледног ексцентричног помака оптерећења

     -- ХЛСЛ симетрични модел: избор приоритета за тешко оптерећење, ексцентрично бочно оптерећење, ултра-високу крутост и захтеве за ултра-прецизно позиционирање

  2. Типичне индустријске примене

     -- Прецизна монтажа, аутоматско позиционирање, пнеуматско стезање и станице за пренос радног комада

     -- Производне линије полупроводника и електронске аутоматизације

     -- Инспекцијски инструменти високе прецизности, опрема за медицинску аутоматизацију, механизми за причвршћивање алатних машина

Резиме једне реченице

     СОЛХ ХЛС/ХЛСЛ попречни ваљкасти клизни цилиндар са двоструком осовином усваја унакрсну вођицу са линијским контактом са двоструким стандардним/симетричним варијантама, опремљен опционим ваздушним/хидрауличним одбојником и анти-ексцентричним дизајном пливајућег зглоба, врхунским ултра-прецизним линеарним актуатором за тешке услове рада, високопрецизним линеарним актуатором за полу-кондукторе.
