ХЛК / ХЛКЛ серија прецизних линеарних клизних цилиндара са двоструком осовином (водич за куглицу са рециркулацијом)

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

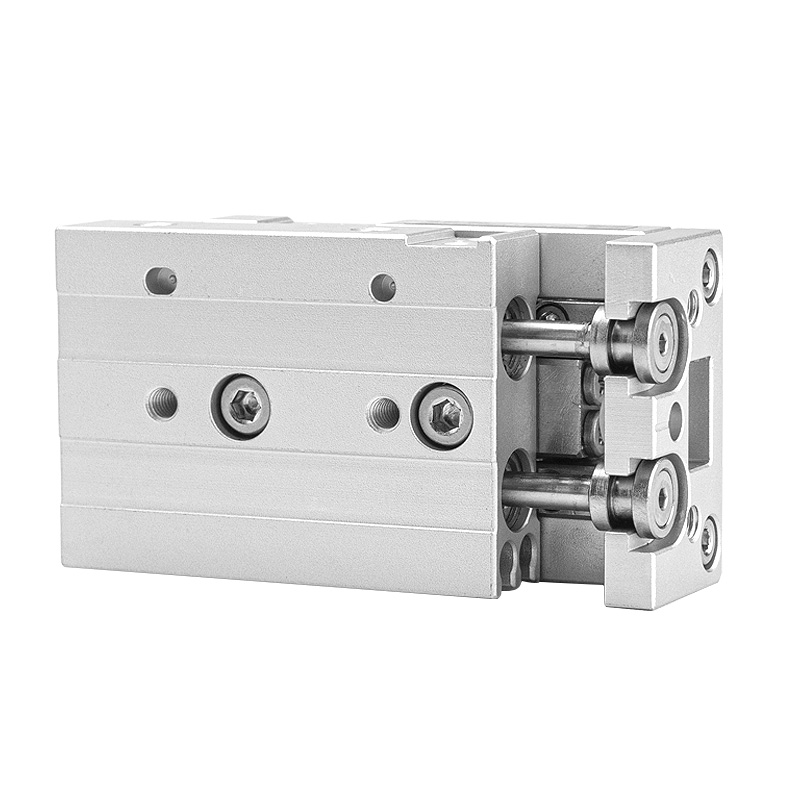

     Прецизни клизни цилиндар СОЛХ ХЛК / ХЛКЛ са двоструком осовином усваја структуру језгра са линеарним водичем са рециркулацијом кугле, испоручујући високо прецизно, глатко линеарно повратно кретање високе крутости за аутоматизовану опрему. Две варијанте покривају услове рада са лаким и средњим и тешким ексцентричним оптерећењем.

Преглед серије

     -- Стандардни тип ХЛК: Тело цилиндра распоређено са стране клизне јединице, компактне укупне ширине

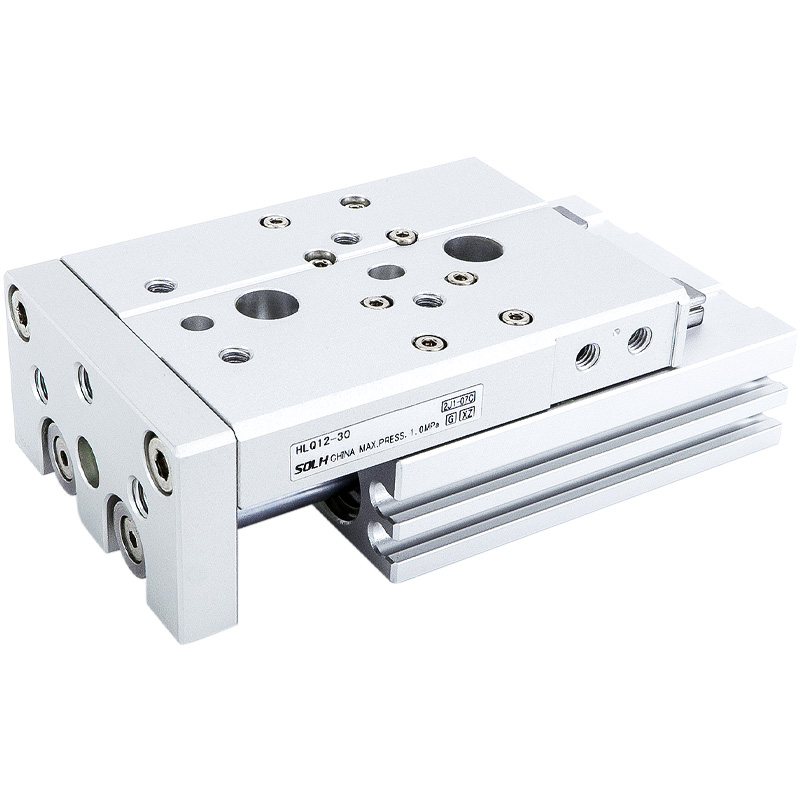

     -- ХЛКЛ симетрични тип: центрирани цилиндар + двоструке симетричне водилице, ултра-висока крутост и капацитет против скретања

     -- Водећа структура: Линеарни водич са кугличним рециркулацијом; једна шина за отвор 6/8, двоструке паралелне шине за отвор ≥12

     -- Режим рада: повратно кретање двоструког дејства

     -- Применљиви медијум: Компримовани ваздух са прецизношћу филтрације ≥40μм

Табела основних техничких спецификација

Предности структуре и перформанси

  1. Двоструке прецизне кугличне водилице са рециркулацијом

     -- Ниско трење, ултра-глатко кретање, изузетна равност и тачност позиционирања; интегрисани премаз против рђе и прашине за продужени радни век.

  2. Уграђени плутајући спој

     -- Еластична плутајућа веза између клипа и клизног носача компензује бочну силу и ексцентрични обртни момент, спречавајући деформацију клипњаче и оштећење од преоптерећења.

  3. Двоструки паралелни дизајн клипњаче

     -- Удвостручен излазни потисак, моћне перформансе против торзије, нулта ротација клизне платформе под оптерећењем.

 4. Распоред вишесмерне монтаже

     -- Урезане рупе за монтажу на доњој, предњој и бочној површини за тросмерну инсталацију; прецизно лоцирање рупа за игле на бази за брзу прецизну монтажу уређаја.

  5. 3-стране монтажне површине

     -- Урезане рупе за алат на врху клизача и предњој страни; позиционирање рупа за игле на врху клизача како би се гарантовала тачност позиционирања понављања уређаја.

  6. Претходно обрађени жлебови сензора

     -- Стандардни клизни утори на страни цилиндра за брзу уградњу и подесиви положај магнетних прекидача.

  7. Различите комбинације бафера и блока заустављања

     -- Опциони фиксни ваздушни одбојник, подесиви ваздушни одбојник (А/АС/АФ), одбојник хидрауличног амортизера (Б/БФ); Доступна је више екстерних граничних граничника.

Стандардно правило именовања модела

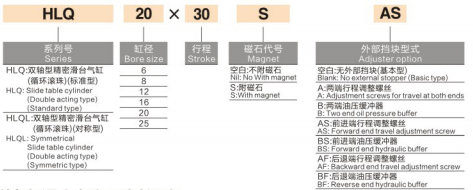

  1. Пример модела: ХЛК20×30САС

     -- ХЛК = Стандардна серија са два вратила; ХЛКЛ = симетрична серија двоструких шина високе крутости

     -- 20 = Пречник отвора цилиндра (мм)

     -- 30 = Називна дужина хода (мм)

     -- С = Уграђени трајни магнетни прстен (обавезна стандардна конфигурација)

     -- А = Двострано подесиви ваздушни одбојник

        АС = Предњи ход једноструко подесиви ваздушни одбојник

        АФ = Повратни ход један подесиви ваздушни одбојник

     -- Б = ​​Двострани хидраулични одбојник за уље

        БФ = Повратни ход једноструког хидрауличног уљног пуфера

Табела теоријског излазног потиска (јединица: Н)

Смернице за избор и типични сценарији примене

  1. Логика избора модела

     -- Стандардни тип ХЛК: Компактан простор за инсталацију, средње-мало оптерећење, мало или без ексцентричног бочног оптерећења

     -- ХЛКЛ симетрични тип: велико оптерећење, очигледно ексцентрично померено оптерећење, висока крутост и ултра високи захтеви за прецизност позиционирања

  2. Типичне примене

     Прецизно позиционирање, аутоматски пренос радног комада, пнеуматске стезне станице; широко се користи у 3Ц електроници, производним линијама полупроводника, аутоматизованој опреми за склапање и инструментима за прецизно испитивање.

Резиме једне реченице

     СОЛХ ХЛК / ХЛКЛ кружни клизни цилиндар са двоструком осовином нуди стандардне компактне и симетричне двоструке варијанте високе крутости, са опционим ваздушним/хидрауличним одбојником, двоструком шипком против торзије и дизајном пливајућег зглоба, универзални високопрецизни линеарни актуатор за аутоматизовани погон опреме за средње и тешко оптерећење.
