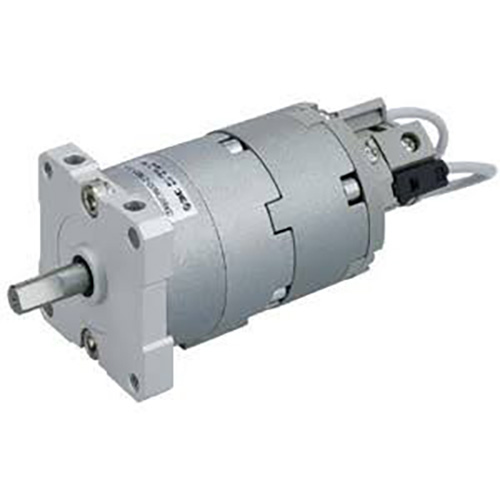

ЦРБУ2 серија ротационих покретача са слободним монтажним лопатицама

Бренд: СОЛХ од Рицхге Тецхнологи

Позиционирање производа и основне структурне карактеристике

     СОЛХ ЦРБУ2 серија је ротациони цилиндар типа мини лопатица дизајниран за прецизне ротационе станице са ограниченим простором, са слободном монтажом у више смерова, ултра танким лаганим телом, нултим зазором зупчаника и широким углом закретања. Доступне величине отвора: 10/15/20/30/40, са опцијама са једном/двоструком лопатицом како би се задовољили различити захтеви за ротационо окретање са малим оптерећењем.

 1. Главни детаљи дизајна

     -- Директан погон лопатица (С једнокрилна / Д двострука лопатица): Нема зупчаника, нула зазора, глатка ротација и ултра-прецизно позиционирање

     -- Потпуно слободна монтажа цилиндричног обриса: Монтажа горње/доње/лево/десно/аксијално без додатних носача за монтажу; 12% лакши од ЦРБ2 за густу и компактну опрему

     -- Опсег пуног угла закретања: једнокрилна лопатица 90°/180°/270°; Двострука лопатица 90°/100°, максимални замах једне лопатице до 270°

     -- Двоструки распоред цеви: стандардни бочни порт (без суфикса) / аксијални порт (суфикс Е) који одговара различитим распоредима цевовода

     -- Прошириви функционални модули: Опциона јединица за подешавање В угла и уграђени магнетни прстен за инсталацију магнетног прекидача; нема радијалних делова који стрше ради уштеде простора у ормару

     -- Врхунски систем заптивке са малим цурењем: Специјална композитна заптивка са уграђеним граничником за позиционирање, ултра-ниским унутрашњим цурењем, рад без уља погодан за чиста производна окружења

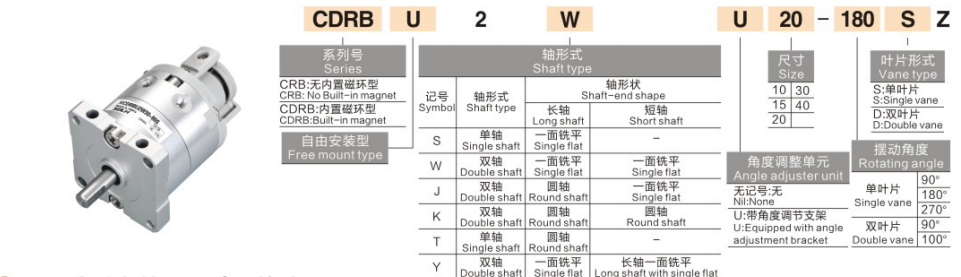

Комплетно правило именовања модела

  1. Пример модела: ЦРБУ2ВУ20-180СЕ-М9БВ

 2. Стандардни референтни примери налога

     -- Стандардни једнокрилни бочни прикључак: ЦРБУ2-20-180С

     -- Са подешавањем угла + двострука лопатица: ЦРБУ2В30-90Д

     -- Аксијални порт + магнетни прекидач: ЦРБУ2-15-270СЕ-М9Б

Стандардне универзалне техничке спецификације (тестни притисак: 0,5 МПа)

  1. Општи параметри перформанси

     -- Опсег радног притиска: Величина 10/15: 0,2 ~ 0,7 МПа; Величина 20/30/40: 0,15 ~ 1,0 МПа

     -- Радна температура околине: 5 ~ 60 ℃ (без залеђивања унутар ваздушних цеви)

     -- Тачност угаоног понављања позиционирања: ±0,01°, стабилна ротација без зазора

     -- Уграђени бафер: Нема; спољни амортизер који се може засебно конфигурисати

     -- Дозвољена кинетичка енергија удара: 0,00015 ~ 0,04Ј (повећава се пропорционално са величином отвора)

     -- Захтеви за подмазивање: Фабрички претходно подмазан дизајн без уља

  2. Табела теоријског излазног обртног момента (јединица: Н·м @0,5 МПа)

  3. Референтна тежина и укупне димензије (спецификација од 180°)

Основне конкурентске предности

  1. Слободна монтажа у више смерова штеди простор

     -- Цилиндрично глатко тело може се причврстити вијцима на било коју површину без носача; 12% лакше кућиште, оптималан избор за високо компактне интегрисане оквире опреме

  2. Ултра-прецизно угаоно позиционирање без зазора

     -- Директан погон лопатица елиминише размак између зупчаника, ултра глатка ротација са прецизношћу понављања од ±0,01° за станице за строгу прецизну контролу угла

  3. Широк подесиви опсег замаха са опционом јединицом за заустављање

     -- Замах са једном лопатицом максимално 270°; Модул за подешавање угла В омогућава бесконачно подесив ход 0~240°, погодно фино подешавање угла са више станица

  4. Двострука лопатица даје удвостручен обртни момент под идентичним обрисом

     -- Иста спољна димензија, Д модел са двоструком лопатицом обезбеђује двоструки обртни момент С једнокрилне лопатице за подношење већег обртног оптерећења

  5. Дуг радни век заптивне структуре без уља

     -- Композитно заптивање са малим трењем, радни век преко 5 милиона циклуса пребацивања, компатибилан са обичном радионицом и чистим производним линијама без прашине

Методе монтаже и типичне индустријске примене

  1. Два главна облика за монтажу

     -- Директна монтажа на тело: Вијци се причвршћују на било коју цилиндричну површину, изводљива аксијална/радијална инсталација, брза демонтажа и замена

     -- Комбинована монтажа помоћне равне плоче: фиксирајте хоризонтално или вертикално преко монтажне плоче, идеално за крајњи ефектор робота, скривену инсталацију са стране и на врху

  2. Типични сценарији примене

     -- 3Ц аутоматизација електронике: окретање мини компоненти, ротирајуће позиционирање камере, пребацивање угла угла, ротационо индексирање станице за инспекцију

     -- Прецизне монтажне линије: Ротациони механизам за затезање вијака, подешавање угла савијања терминала, лагани обртни предмет од 180°

     -- Машине за паковање: ротација преграде материјала, фино подешавање угла причвршћивања етикете, ротационо храњење кратког хода

     -- Општа опрема за аутоматизацију: ротациони прекидач за врата опреме, пребацивање производне станице, повратна ротација високе фреквенције лаганог оптерећења

Поређење избора: ЦРБУ2 слободна монтажа ВС ЦРБ2 стандардни монтажни ротациони актуатор

Водич за брзи избор у 3 корака

  1. Избор величине отвора на основу оптерећења обртног момента

     -- Израчунајте стварни радни обртни момент, изаберите модел са сигурносном маргином од 50% обртног момента:

     -- 10 ≤0,13Н·м / 15 ≤0,33Н·м / 20 ≤0,82Н·м / 30 ≤2,06Н·м / 40 ≤3,92Н·м

  2. Избор типа лопатице

     -- Лагано оптерећење са малим обртним моментом → С једнокрилно; Високо тешко ротационо оптерећење → Д двострука лопатица (двоструки излаз обртног момента)

  3. Усклађивање конфигурације

     -- Потребно је фино подешавање угла: Додајте суфикс В јединицу за подешавање угла (0~240° бесконачно подесиво)

     -- Повратна информација о сигналу положаја ПЛЦ-а: Опремите магнетни прекидач М9Б/М9БВ за откривање ограничења ротације у два смера

     -- Потреба за усмеравањем цевовода: празно за стандардни бочни отвор, суфикс Е за аксијални централни ваздушни отвор

Резиме једне реченице

     СОЛХ ЦРБУ2 ротациони цилиндар са лопатицама за слободно монтирање има произвољну инсталацију без носача, прецизност са нултим зазором ±0,01°, двоструке опције обртног момента са једном/двоструком лопатицом и распоред бочних/аксијалних отвора за ваздух, са опционим В подешавањем угла и М9БВ магнетним прекидачем, лаганим 3Ц-компактним решењем за монтажу парота флиппинг статионс.
