Детаљан увод у Рицхге технологију унутрашњи високонапонски прекидач за уземљење

    На основу пословне основе компаније Рицхге Тецхнологи у области прибора за високонапонску расклопну опрему (раније се фокусирајући на делове високонапонске изолације, компоненте прекидача за уземљење, итд.), њени производи за унутрашње високонапонске прекидаче за уземљење позиционирани су као основна безбедносна опрема за енергетске системе са нивоима напона од 12кВ~40,5кВ. Углавном се користе у унутрашњим подстаницама, просторијама за дистрибуцију електричне енергије и усклађивању високонапонских разводних уређаја како би се задовољиле потребе заштите уземљења током одржавања опреме. Производи су усклађени са индустријским стандардима као што је Т/ЗЗБ 2173-2021 „12кВ～40.5кВ затворени високонапонски прекидач за уземљење наизменичне струје“. Следи детаљан увод у основне димензије производа:

И. Преглед производа и позиционирање језгра

    Рицхге унутрашњи високонапонски прекидач за уземљење је механички сигурносни уређај за уземљење, класификован као изолациони прекидач. Његова основна функција је да формира поуздано коло за уземљење између опреме коју треба одржавати и електричне мреже током одржавања високонапонске опреме (као што су прекидачи, трансформатори, расклопна постројења), ослобађање заосталих наелектрисања и обезбеђивање „очигледне тачке искључења“ како би се спречио лични струјни удар или оштећење опреме узроковано неочекиваним напајањем.

• Покривеност напоном: 12кВ, 24кВ, 40,5кВ (прилагођавање редовним средњенапонским унутрашњим електроенергетским системима);

• Прилагодба фреквенције: 50Хз (компатибилно са домаћим стандардима електроенергетског система);

• Основне предности: Формирајте техничку синергију са Рицхге високонапонским прекидачима (као што су изолациони стубови, управљачки механизми), са компактном структуром, флексибилним радом и отпорношћу на оштре средине (прилагођавање сложеним сценаријима у затвореном простору као што су прашина, температура и флуктуације влажности).

ИИ.• Прилагодба фреквенције: 50Хз (компатибилно са домаћим стандардима електроенергетског система);

    Према класификацији нивоа напона, основни технички параметри су приказани у следећој табели, који такође испуњавају основне захтеве ГБ/Т 1985-2014 "Високонапонски АЦ изолациони прекидачи и прекидачи за уземљење":

ИИИ. Дизајн конструкције и принцип рада

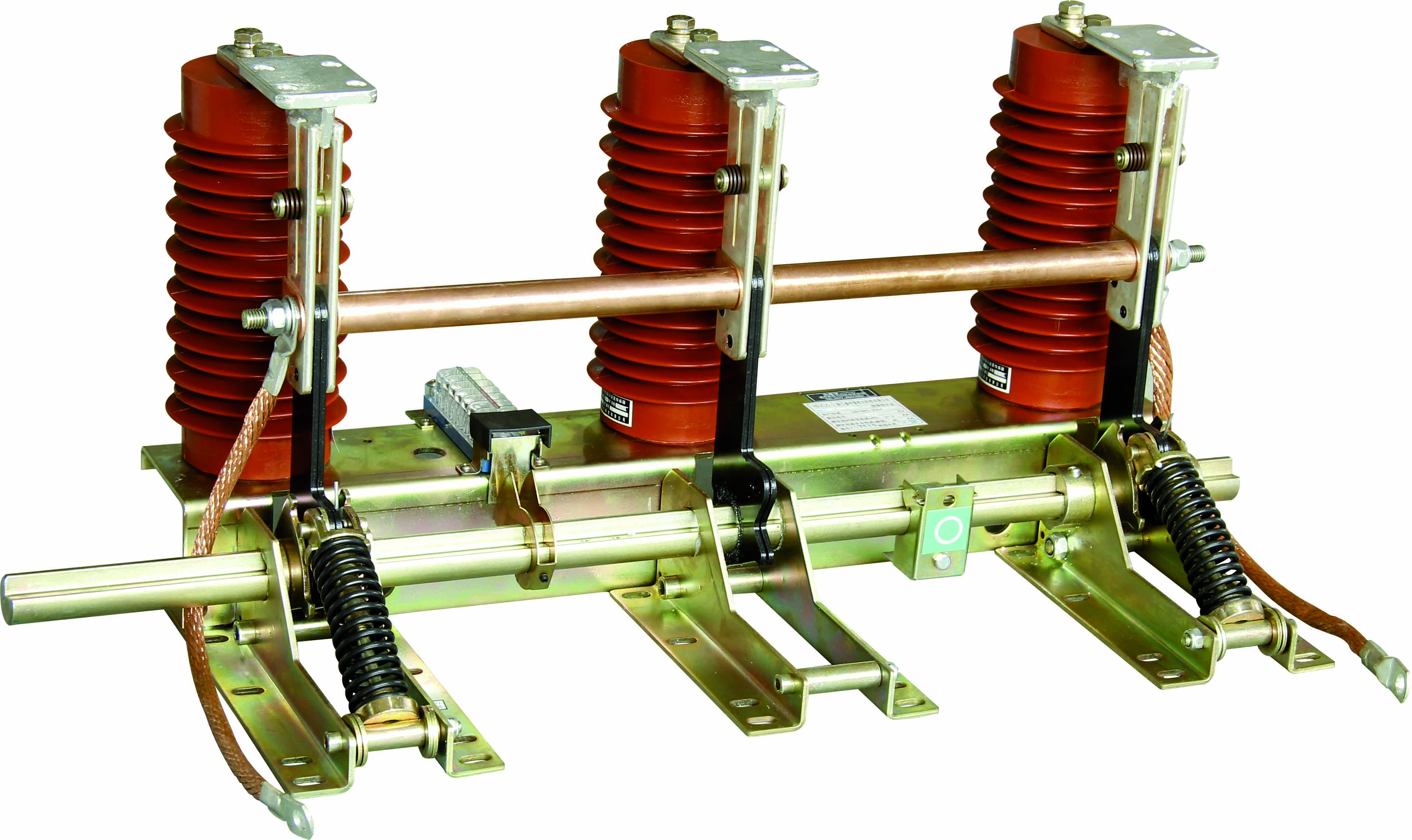

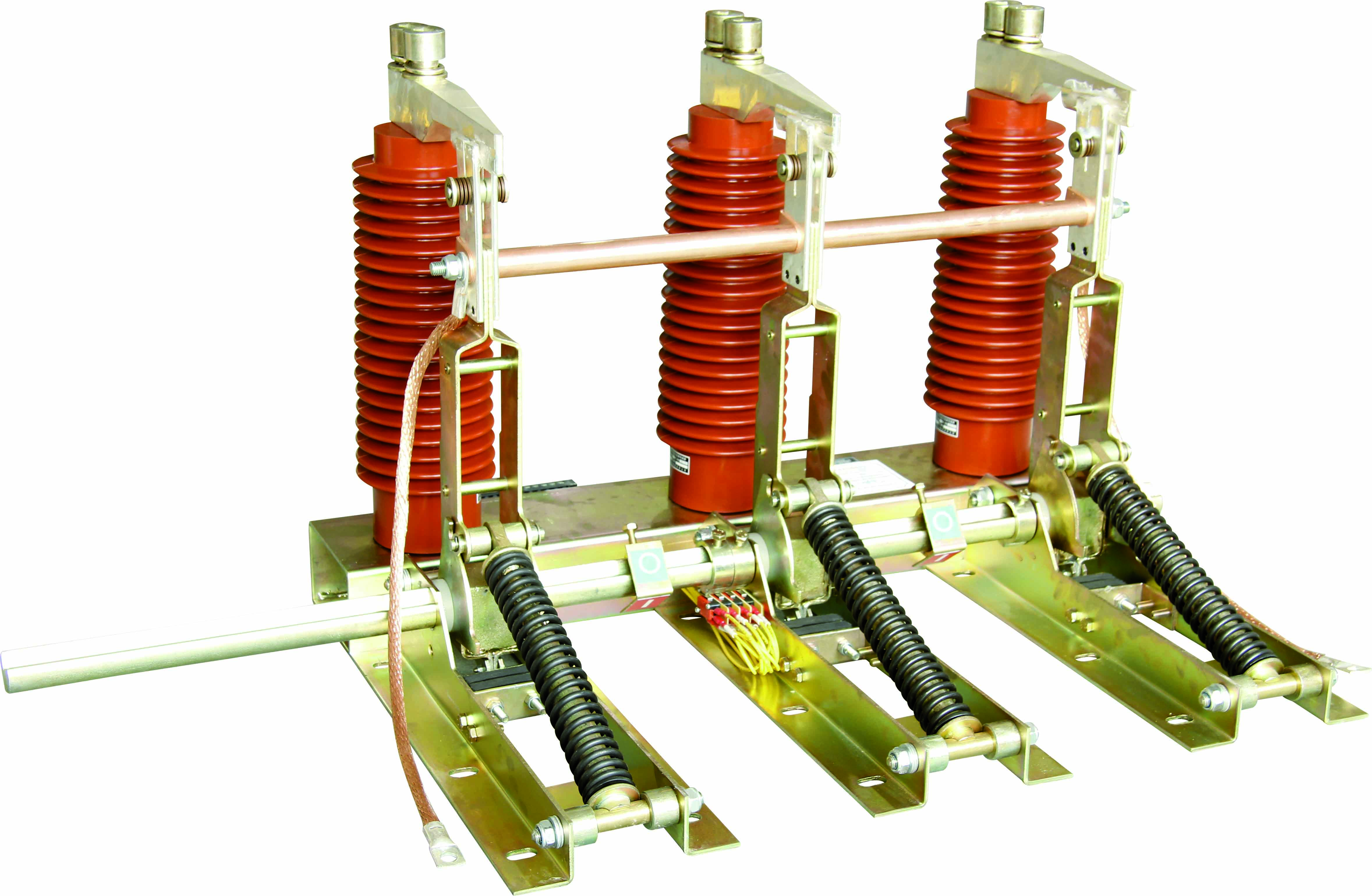

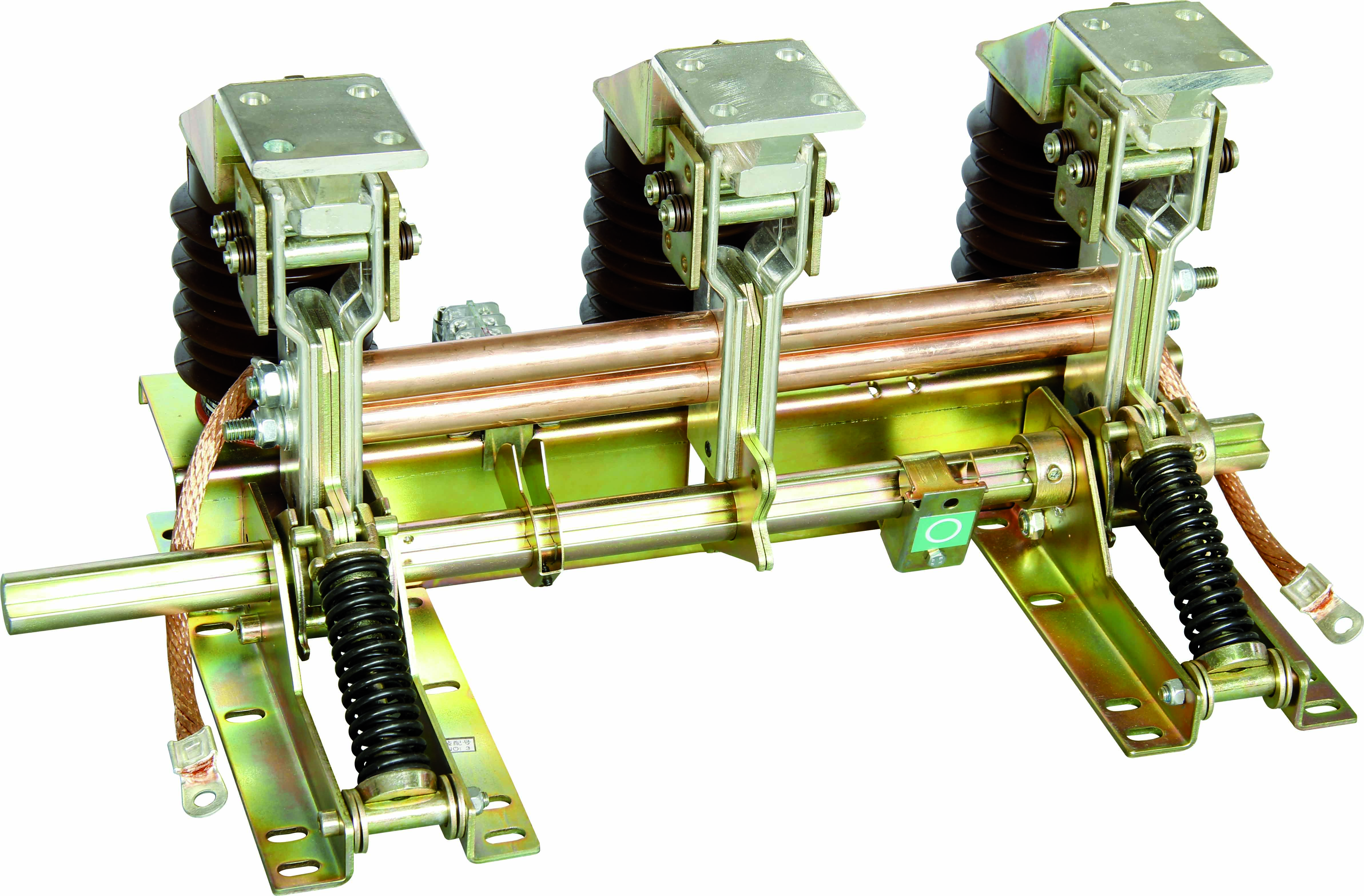

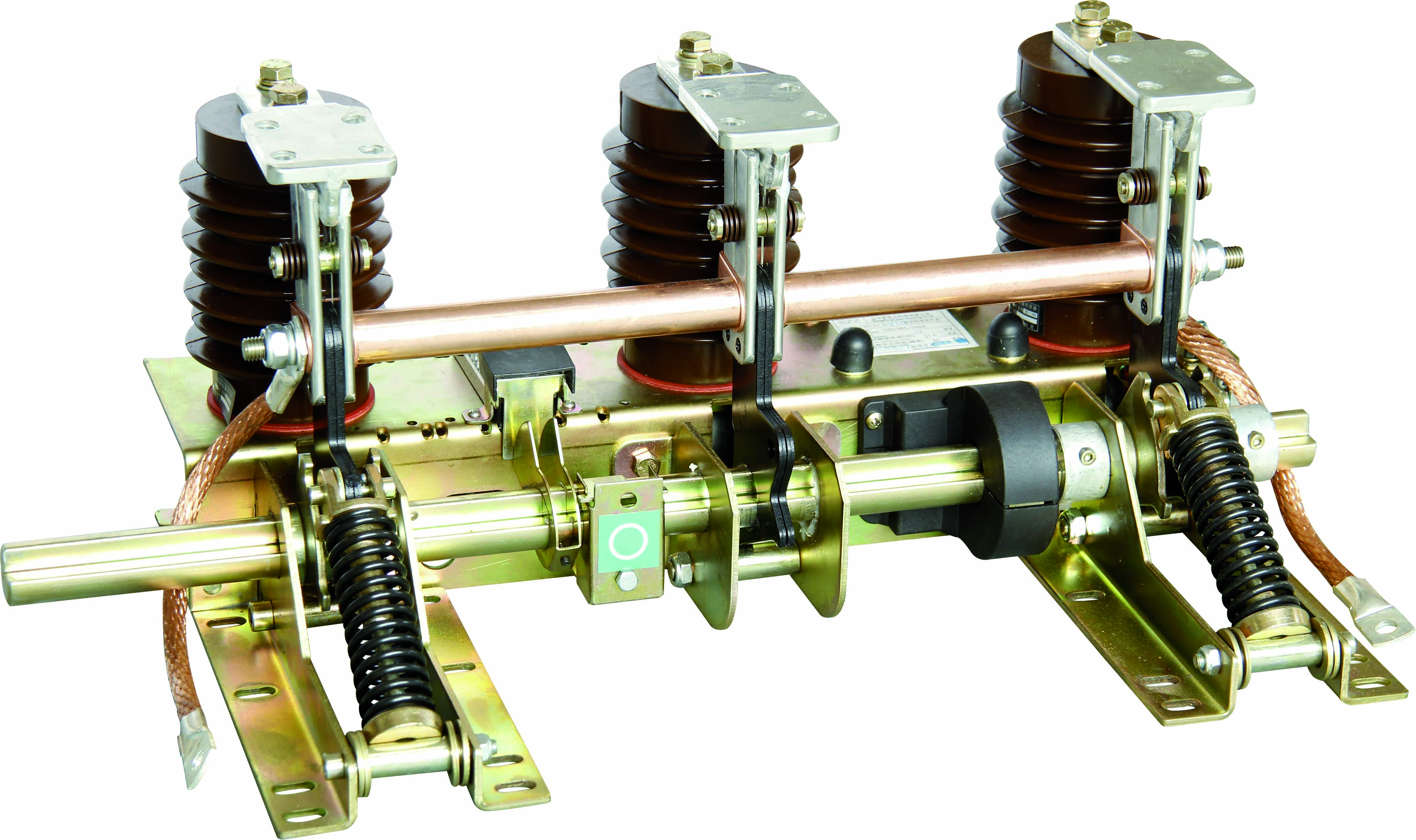

3.1 Основна структура (модуларни дизајн за једноставну инсталацију и одржавање)

    Позивајући се на зрелу индустријску архитектуру и комбинујући се са предностима Рицхге-овог додатног процеса, производ се углавном састоји од следећих компоненти:

• Конзола: Направљена хладним савијањем и заваривањем танких челичних плоча, са површинском антикорозивном обрадом (галванизација/прскање) како би се осигурала чврстоћа конструкције;

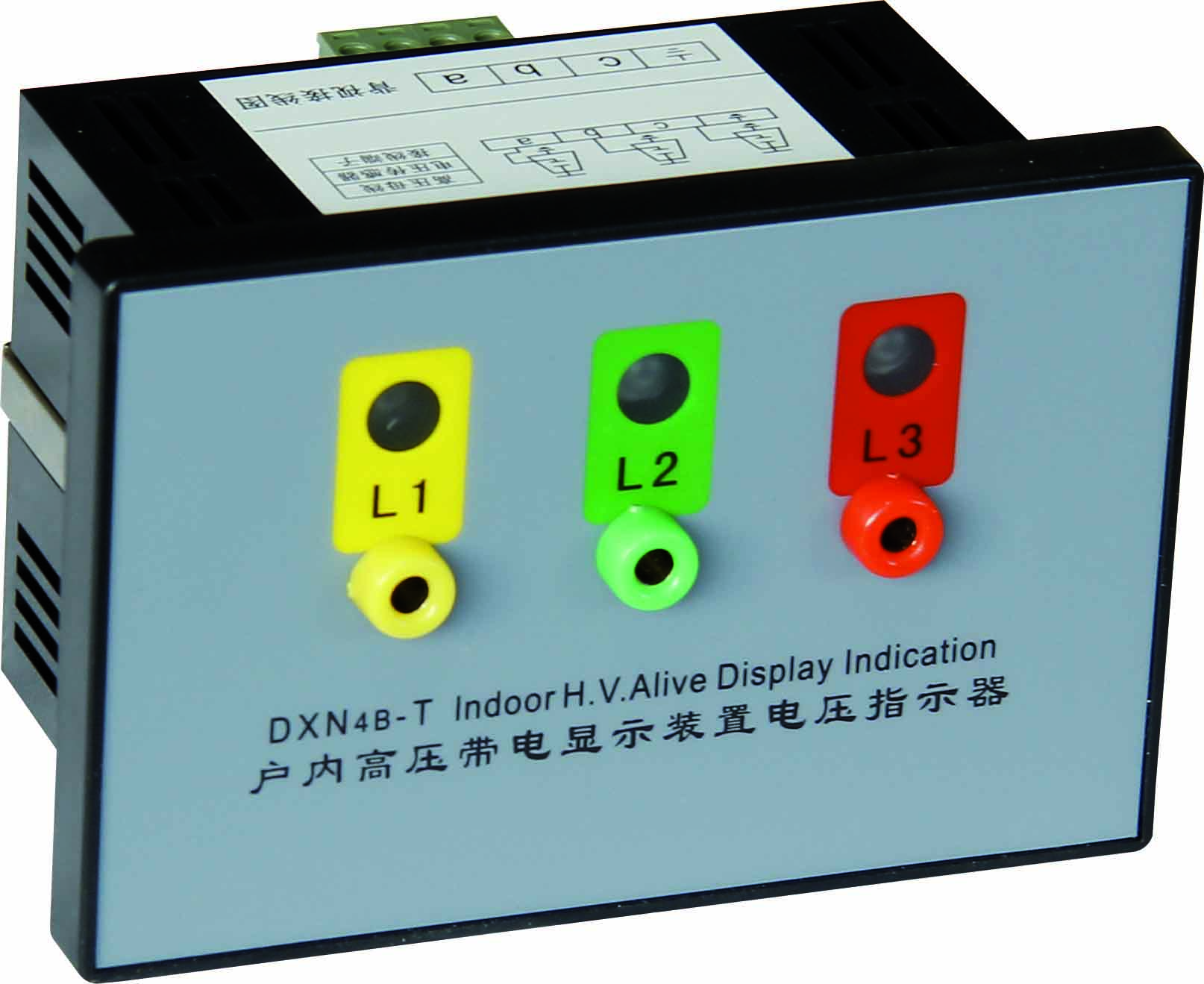

4. Визуелизација стања: Опремљен механичком индикацијом положаја (јасне ознаке отварања/затварања), опциони уређај за приказ уживо (у складу са прописима ДЛ408-91).

• Статички контакт: са дизајном ивице ножа прирубнице, који сарађује са диск опругом како би се постигао поуздан контакт и избегло слабо загревање;

• Радни механизам: Подржава ручне/електричне двоструке режиме (електрични модел укључује моторну погонску јединицу), интегрисан са структуром за складиштење енергије опруге под притиском;

• Компоненте изолације: Изолатори од епоксидне смоле усвајају АПГ процес аутоматског пресовања (висока чврстоћа изолације, ниско делимично пражњење);

• Интелигентни контролни модул (опционо): Укључује заштиту од застоја мотора (≥5 пута номиналне струје), заштиту од временског ограничења рада, заштиту од флуктуације напона (80%-120% номиналне вредности), степен заштите ИП3Кс;

• Помоћне компоненте: Проводна чаура (изолација), флексибилна веза (компензација грешке у инсталацији), сензор положаја (повратна информација о статусу отварања и затварања).

3.2 Принцип рада (покреће се акумулацијом енергије опруге под притиском, независно од брзине ручног рада)

(1) Операција затварања

1. Ручно/електрично покрећете радни механизам, обртни моменат се преноси на главно вратило, превазилазећи обртни момент отпора да би се рука радилице ротирала;

2. Радна шипка ножа за уземљење пролази кроз мртву тачку опруге притиска, а опруга притиска тренутно ослобађа енергију како би гурнула нож за уземљење да се брзо затвори;

3. Након затварања на месту, нож за уземљење је у блиском контакту са статичном контактном прирубницом кроз диск опругу да би се формирао поуздано коло за уземљење.

(2) Операција отварања

1. Радни механизам примењује обртни момент уназад, а главна осовина савладава главни обртни момент и силу опруге да би покренула ручицу радилице да се окрене уназад;

2. Притисна опруга ножа за уземљење поново пролази кроз мртву тачку да заврши складиштење енергије (припрема за следеће затварање);

3. Након отварања на месту, растојање отварања прекида испуњава стандардне захтеве, формирајући очигледну електричну изолацију.

ИВ. Основне функције и сценарији апликација

4.1 Основне безбедносне функције

1. Заштита од присилног блокирања: Реализујте механичку / електричну блокаду са главним прекидачем високонапонских разводних уређаја (када главни прекидач није отворен, прекидач за уземљење се не може затворити; када је прекидач за уземљење затворен, главни прекидач се не може затворити) да бисте спречили погрешан рад;

2. Ослобађање преосталог пуњења: Брзо испразните преостало пуњење у опреми након уземљења да бисте избегли електростатички удар током одржавања;

3. Капацитет стварања кратког споја: перформансе израде класе Е2 могу се носити са изненадним кваровима кратког споја током одржавања како би се избегло прегоревање опреме;

4. Визуелизација стања: Опремљен механичком индикацијом положаја (јасне ознаке отварања/затварања), опциони уређај за приказ уживо (у складу са прописима ДЛ408-91).

4.2 Типични сценарији примене

• Унутрашње подстанице: Користе се са 12кВ~40,5кВ прекидачима и изолационим прекидачима за уземљење сабирница и трансформатора;

• Усклађивање високонапонских расклопних уређаја: Формирајте „високо-нисконапонску синергију“ са Рицхге прибором за нисконапонску расклопну опрему, прилагођавајући се МНС, ГЦС и другим орманима, као компоненте за уземљење за одлазне ормане и мерне ормаре;

1. Адаптација темеља: Грешка у нивоу површине инсталације ≤1мм/м, и отпор петље за уземљење ≤0,5Ω (мора бити поуздано повезан са мрежом за уземљење станице);

3. Капацитет стварања кратког споја: перформансе израде класе Е2 могу се носити са изненадним кваровима кратког споја током одржавања како би се избегло прегоревање опреме;

В. Тачке за инсталацију и одржавање

5.1 Кључни захтеви за инсталацију

1. Адаптација темеља: Грешка у нивоу површине инсталације ≤1мм/м, и отпор петље за уземљење ≤0,5Ω (мора бити поуздано повезан са мрежом за уземљење станице);

    Да бисте добили комплетан приручник производа за затворени високонапонски прекидач за уземљење Рицхге Тецхнологи (укључујући специфичне параметре модела, инсталацијске цртеже, извештаје о тестирању), можете користити следеће методе:

3. Електрично ожичење: Конекција контролне линије електричног модела мора бити у складу са нивоом напона (као што је АЦ220В/ДЦ220В), а момент затезања терминала ожичења испуњава захтеве приручника;

4. Тест прихватања: Након инсталације, потребно је тестирати асинхронизам отварања и затварања, отпор петље и перформансе изолације (издржљиви напон фреквенције напајања, тест делимичног пражњења).

5.2 Редовно одржавање и решавање проблема

(1) Циклус и садржај одржавања

(2) Уобичајено решавање проблема

• Заглављивање при затварању: Проверите да ли је веза између полуге и главног вратила лабава или је контакт деформисан (деформисане делове треба заменити);

• Прекомерна контактна отпорност: полирајте контактни оксидни слој, допуните посребрену пласт (или замените склоп контаката);

• Грешка електричног рада: Проверите да ли је активирана заштита од застоја мотора (контролер треба да се ресетује) или да ли је погонски зупчаник истрошен;

• Прекомерно делимично пражњење: Очистите мрљу од уља на површини изолационих делова, проверите да ли изолатор има пукотине (замените изолатор ако је потребно).

ВИ. Усклађеност са стандардима и посвећеност квалитету

6.1 Усклађени стандарди

• Стандард групе: Т/ЗЗБ 2173-2021 „12кВ～40,5кВ унутрашњи високонапонски прекидач за уземљење наизменичне струје“;

• Национални стандард: ГБ/Т 1985-2014 „Високонапонски АЦ изолациони прекидачи и прекидачи за уземљење“, ГБ/Т 11022-2020 „Заједнички технички захтеви за стандарде високонапонских склопних уређаја и контролне опреме“;

• Стандард теста: ГБ/Т 14598.26-2015 „Електромагнетна компатибилност – Технике испитивања и мерења – Тест отпорности на електростатичко пражњење“ (ЕМЦ тест), тест сланим спрејом (верификација са три доказа).

Отпор петље (μΩ)

• Гарантни период за производ: 1 година (без оштећења од стране људи или више силе);

• Доживотна гаранција: Када механички век достигне класу М2 (10.000 пута), кључне перформансе и даље испуњавају стандардне захтеве;

• Сервисна подршка: Обезбедите упутства за инсталацију, обуку за одржавање и набавку резервних делова (подршка се може добити преко званичне веб странице компаније Рицхге или корисничког сервиса).

ВИИ. Начини за добијање детаљних информација

    Да бисте добили комплетан приручник производа за затворени високонапонски прекидач за уземљење Рицхге Тецхнологи (укључујући специфичне параметре модела, инсталацијске цртеже, извештаје о тестирању), можете користити следеће методе:

1. Посетите званичну веб страницу компаније Рицхге (ввв.рицхгесвитцхгеар.цом) и поставите упит у одељку „Хигх-Волтаге Продуцтс“ или „Тецхницал Довнлоад“;

2. Контактирајте Рицхге одељење продаје (ВхатсАПП: +86 189 5893 8078) и објасните захтеве (као што је ниво напона, да ли је потребна електрична контрола);

3. Пошаљите е-поруку на адресу Рицхге корисничке службе да бисте се пријавили за прилагођено техничко решење.
