МК Сериес Ротари Цламп Цилиндер | 90° Ротација и линеарна стезаљка 2-у-1 пнеуматски цилиндар

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа и основне структурне карактеристике

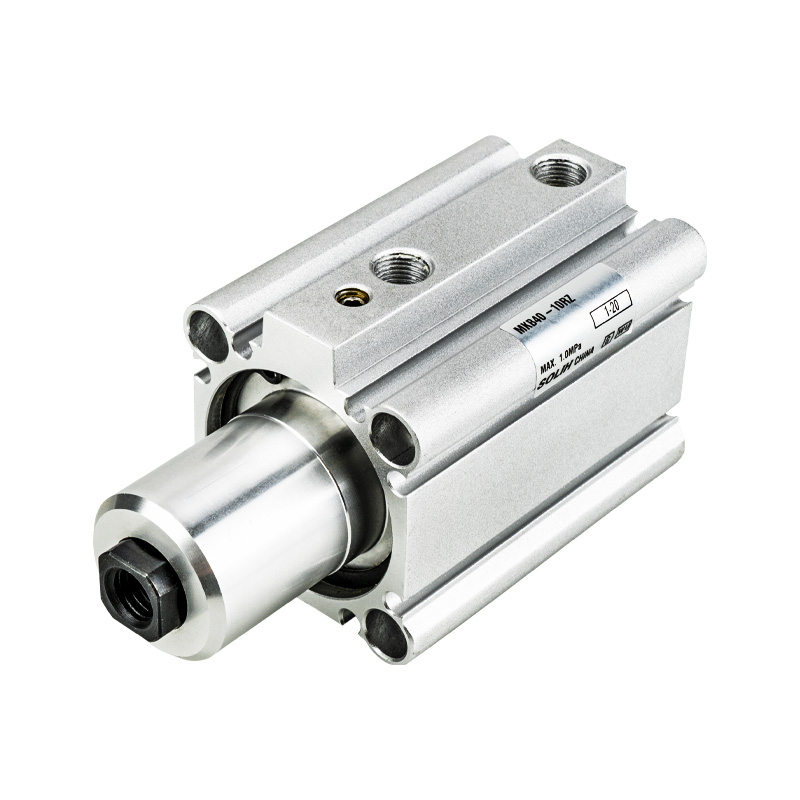

     СОЛХ МК серија је стандардни 2-у-1 ротациони стезни цилиндар који интегрише ротацију од 90° и линеарно кретање стезања. Покрива величине отвора од φ12мм до φ63мм са стандардним ходом стезања у распону од 5мм до 50мм. Са ултра-компактном инсталацијом, 3 пута побољшаним дозвољеним моментом инерције, монтажом на 4 стране магнетног прекидача и опционом ротацијом лево/десно, овај цилиндар је идеалан за аутоматизоване станице са ограниченим простором за позиционирање радног комада, стезање и фиксирање, служећи као основна пнеуматска компонента за стандардне аутоматизоване системе учвршћења.

1. Сложена ротација и стезање

• Радна секвенца: Повући → 90° лево/десно окретање → продужити за стезање; Обрнути редослед: Повуците да бисте ослободили стезаљку → обрнуто ротирање за 90° → продужите за ресетовање.

• Позиционирање високе прецизности: Фиксни угао ротације од 90° са толеранцијом од ±5°, пружајући одличне перформансе против ротације и поуздану тачност позиционирања која се понавља.

2. Надограђени високи капацитет оптерећења

• 3Кс већи обртни момент инерције: Нова унапређена МК серија утростручује дозвољени обртни момент инерције, што одговара перформансама традиционалног МК2 серије при великим оптерећењима, савршено се прилагођавајући великом брзином и сценаријима стезања радног комада велике инерције.

• Снажна сила стезања: Максимални модел отвора φ63 пружа снажну силу стезања до 12,4 кН на 0,5 МПа, обезбеђујући стабилно и чврсто стезање за тешке примене.

3. Компактно тело и флексибилна вишесмерна инсталација

• Танка и скраћена структура: Ултра танак дизајн кућишта са укупном дужином 3~10 мм краћим од конвенционалних МК2 цилиндара, значајно побољшавајући искоришћеност простора за уске и компактне распореде опреме.

• Монтажа вишестраног прекидача: Подржава инсталацију 4-страног магнетног прекидача (φ20/φ25 само за 2-стране). Дизајн уграђеног прекидача избегава спољашње излагање и сметње, омогућавајући флексибилан и уредан распоред кола.

• Универзални начин монтаже: Опремљен пролазним рупама и рупама са двоструким навојем, компатибилан са директном фиксном монтажом и монтажом на прирубницу како би се задовољили различити захтеви за монтажу.

4. Поуздане и издржљиве перформансе

• Стабле Буфферинг: Двострука структура са билатералним гуменим одбојницима ефикасно смањује радни удар, вибрације и буку при раду за дуготрајан стабилан циклични рад.

• Рад без уља: Усваја професионални дизајн подмазивања без уља, погодан за радна окружења без прашине и чиста.

• Стандардна магнетна конфигурација: Уграђени магнетни прстен са резервисаним жлебовима за монтажу за магнетне прекидаче, погодан за детекцију положаја хода.

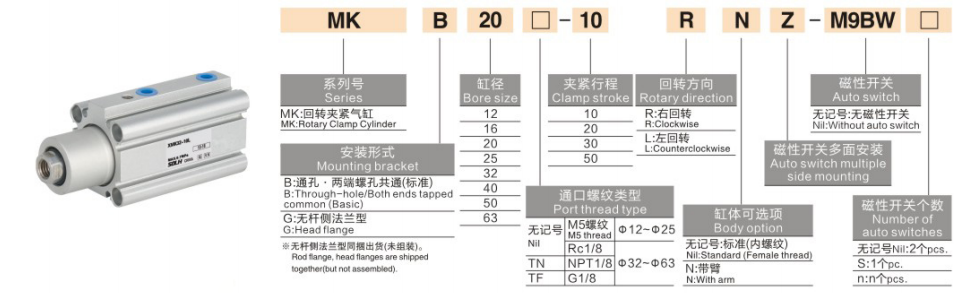

Комплетна правила именовања модела и примери поруџбина

1. Типични примери модела: МКБ20-10РЗ, МКБ40-20ЛЗ-М9БВ

2. Стандардни примери поруџбина

• Стандардна десна ротација: МКБ25-15РЗ (проврт φ25, ход 15 мм, ротација у смеру казаљке на сату, без прекидача)

• Лева ротација са двоструким прекидачима: МКБ32-20ЛЗ-2С (φ32 отвор, 20 мм ход, ротација у смеру супротном од казаљке на сату, двоструки прекидачи)

• Велики отвор за тешке услове рада: МКБ63-50РЗ (проврт φ63, максимални ход 50 мм, десна ротација за стезање великог оптерећења)

Општи технички параметри (20℃, 0,5МПа стандардно стање)

1. Основне спецификације

• Оперативни режим: Смешно кретање двоструког дејства (ротација од 90° + линеарно стезање)

• Опсег радног притиска: 0.1~1.0МПа; Доказни притисак: 1,5 МПа

• Температура околине: -10℃~70℃ (без смрзавања); -10℃~60℃ са инсталираним магнетним прекидачима

• Радна брзина клипа: 50~200 мм/с

• Буффер Моде: Двострани гумени тампон

• Режим подмазивања: Рад без уља (није потребно подмазивање)

2. Подаци о сили стезања (Јединица: кН @0,5 МПа)

3. Дозвољени обртни момент инерције (јединица: кг·м²)

4. Тежина производа (Јединица: кг при ходу од 20 мм)

Типични сценарији примене

• Позиционирање и стезање радног предмета: Широко се користи за причвршћивање алатних машина, позиционирање заваривања, фиксирање штанцања и стезање монтажне станице. Интегрисани 2-у-1 дизајн ротације и стезања поједностављује механичку структуру и штеди простор за инсталацију.

• Електронско и прецизно фиксирање компоненти: Карактеристике без уља и ниске прашине савршено одговарају стезању полупроводничких носача, позиционирању шкољке телефона и микро прецизном фиксирању делова, испуњавајући захтеве високе чистоће и високе прецизности.

• Аутоматско ограничавање преноса: Идеално за ограничавање ротационог стола, позиционирање механизма за окретање и краткоходне ротационе стезне станице, пружајући стабилне и поновљиве перформансе сложеног кретања.

• Станице за фиксирање за тешке услове рада: Опремљен великом силом стезања и одличним капацитетом против скретања, применљив је за тешко стезање радног комада, фиксирање калупа и сценарије прецизног позиционирања великог оптерећења.

Водич за брзи избор у 3 корака

1. Избор величине отвора: Изаберите величину отвора према стварном оптерећењу стезања. Уверите се да је теоретска сила стезања ≥ стварно оптерећење × 1,5 фактор сигурности; дати предност отвору φ40 или већем за тешке услове рада.

2. Избор потеза: Стандардни ход стезања се креће од 5 мм до 50 мм. Изаберите ход на основу стварне висине обратка и резервишите маргину од 3~5 мм да бисте избегли механичке сметње.

3. Избор конфигурације

￮ Смер ротације: Одаберите РЗ (ротација удесно у смеру казаљке на сату) или ЛЗ (ротација у смеру супротном од казаљке на сату улево) да одговара распореду станице на лицу места.

￮ Детекција положаја: Изаберите 2С конфигурацију са двоструким прекидачем да бисте добили сигнале двоструког положаја за статус стезања и отпуштања.

Резиме једне реченице

     Стандардни ротациони стезни цилиндар серије СОЛХ МК интегрише функције ротације за 90° и линеарног стезања, са 3 пута побољшаним обртним моментом инерције, ултра-компактним телом, вишесмерном монтажом и снажном способношћу стезања за тешке терете, служећи као оптимално решење за уштеду простора и стабилно решење за аутоматизовану монтажну станицу.
