Прецизни линеарни клизни цилиндар са бочним шинама серије ХЛХ

Прецизни линеарни клизни цилиндар са бочним шинама серије ХЛХ (водич за куглицу са рециркулацијом)

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     СОЛХ ХЛХ серија је нископрофилни линеарни клизни цилиндар опремљен интегрисаном бочно постављеном линијском шином за рециркулацију кугле у облику слова Л. Са ултра танким дизајном танког кућишта ради уштеде простора за инсталацију, специјално је развијен за прецизну монтажу, позиционирање са малим оптерећењем и опрему за аутоматизацију са ограниченим размаком за монтажу.

Преглед серије

     -- Шифра серије: ХЛХ (дизајн једностране шине, без варијанте симетричне двоструке шине)

     -- Систем за вођење: бочно постављена кружна кугласта линеарна водилица (интегрисана шина Л)

     -- Тип операције: клипни цилиндар двоструког дејства

     -- Применљиви медијум: Чист компримовани ваздух (прецизност филтрације ≥40μм)

     -- Основне конкурентске предности: Ултра танак профил, рупе за монтажу у 4 смера, распоред ваздушних отвора у 3 смера, одлична искоришћеност простора

Табела основних техничких спецификација

Предности структуре и перформанси

  1. Интегрисана бочна шина Л-типа са рециркулационом куглицом

     Једноделна структура шине и клизног носача пружа врхунску равност и прецизност против ротације; ултра-уско танко тело у великој мери смањује укупну ширину инсталације.

  2. Универзални 4-смерни распоред монтаже

     Рупе за монтажу машински обрађене на доњој, бочној, предњој и задњој страни главног тела; флексибилно причвршћивање из четири правца како би се уклопио у сложену компактну опрему.

  3. Флексибилна 3-смерна конфигурација ваздушног порта

     Доступни су отвори за улаз/излаз ваздуха на задњем крају, бочној страни и предњој страни; веома слободан распоред цевовода за уредно и уредно вођење кола.

  4. Дуал Фиктуре Монтажне површине

     Навојне рупе за монтажу алата и на горњој површини и на предњој страни клизног носача; позиционирање рупа за игле на горњој равни да гарантује прецизно позиционирање убода.

  5. Претходно обрађени жлебови сензора

     Стандардни клизни утори на обе стране тела цилиндра за једноставну инсталацију и подесиво позиционирање магнетних прекидача.

  6. Уграђени плутајући спој

     Плутајућа веза између клипњаче и клизног носача елиминише напрезање бочног бочног оптерећења и штити унутрашњи склоп клипа од оштећења при скретању.

Правило именовања кода модела

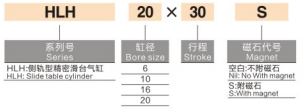

   1. Пример: ХЛХ16×30С

     -- ХЛХ: Серијски код за танки клизни цилиндар бочне шине

     -- 16: Пречник отвора цилиндра (мм)

     -- 30: Називна дужина хода (мм)

     -- С: Уграђени перманентни магнетни прстен (стандардна фабричка конфигурација)

Табела теоријске излазне силе (јединица: Н)

Смернице за избор модела и типичне примене

  1. Кључне тачке одабира

     -- Приоритет ограничења простора: Изаберите ХЛХ када је размак за инсталацију изузетно ограничен, што захтева ултратанак уски клизач.

     -- Карактеристика оптерећења: Погодно за лагани клипни покрет без очигледног ексцентричног бочног оптерећења, висок захтев за прецизношћу позиционирања.

     -- Поређење са ХЛК серијом: ХЛХ тањи и штеди простор; Двострука шина ХЛК веће крутости и веће носивости.

  2. Типични сценарији индустријске примене

     -- Опрема за прецизну монтажу за производњу 3Ц електронике и полупроводника

     -- Мини аутоматизовани уређаји за тестирање и инспекцијске станице

     -- Прецизни механизми за стезање, гурање и позиционирање лаких оптерећења

     -- Клипне јединице за кретање са малим оптерећењем инсталиране унутар уске компактне машине

Резиме једне реченице

     СОЛХ ХЛХ ултра-танки бочни линеарни клизни цилиндар са Л шином усваја кружну кугличну водилицу, подржава 4-смерну монтажу и 3-смерни распоред ваздушних отвора са уграђеним магнетним прстеном као стандардом, идеалан пнеуматски актуатор за прецизно позиционирање са малим оптерећењем за 3Ц и полупроводничку опрему за аутоматизацију уског простора.
