ЦРА1 серија ротационих цилиндара са зупчаником | Закретни цилиндар са високим обртним моментом за средње и тешке услове рада

Бренд: СОЛХ од Рицхге Тецхнологи

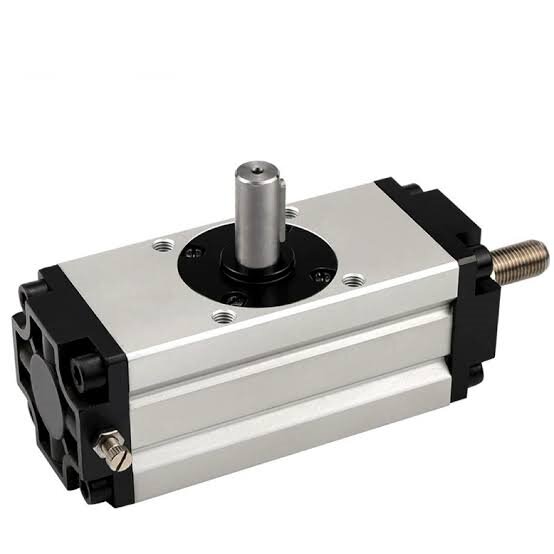

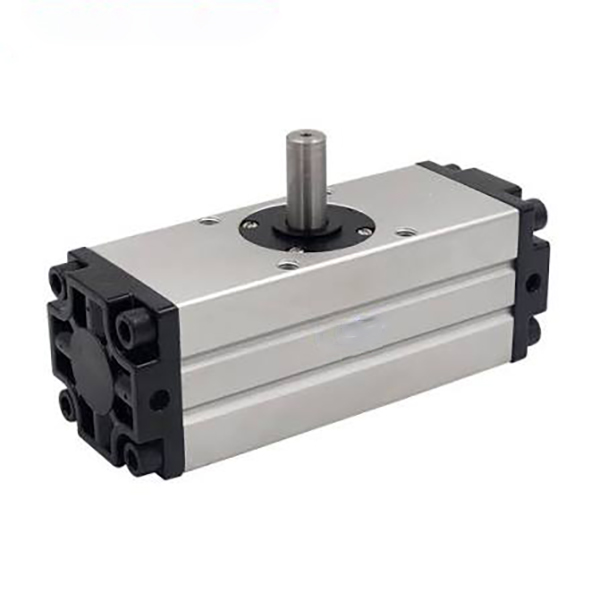

1. Преглед производа и основне структурне карактеристике

     СОЛХ ЦРА1 серија је професионални ротациони цилиндар средњег и тешког оптерећења направљен за осцилирајуће кретање високог обртног момента. Одликује га двоклипни зупчасти преносник, опциони подесиви ваздушни јастук, вишеструки стилови монтаже и различите типове излазног вратила, овај цилиндар покрива величине отвора од φ30 до φ100. Савршено се прилагођава сценаријима тешког оптерећења од 10–50 кг, укључујући окретање радног комада, погон индустријског вентила и индексирање тешких станица, служећи као главно ротационо решење високе крутости за тешке аутоматизоване производне линије.

  1.1 Погон зупчаника и зупчаника високе чврстоће

     Усвајајући синхрони пренос зупчаника са два клипа, цилиндар пружа снажан излазни обртни момент и изузетну структурну крутост. Укупни зазор се контролише унутар ≤1°, док верзија отвора φ30 постиже нулти зазор. Осигурава ултра-високу тачност позиционирања понављања и стабилно ротационо кретање у условима великог оптерећења.

  1.2 Излаз супер високог обртног момента

     Оптимизована структура преноса остварује водеће перформансе обртног момента у индустрији. Модел са максималним отвором φ100 даје обртни момент од 108 Н·м при ваздушном притиску од 0,5 МПа, у потпуности испуњавајући захтеве високог обртног момента за велику ротацију радног комада, велики погон вентила и индексирање опреме за тешке услове.

  1.3 Опциони подесиви ваздушни јастук

     З-тип опремљен са двоструком подесивом структуром ваздушног пуфера, која ефикасно апсорбује инерцијски удар током високофреквентног старт-стоп рада, смањује механичке вибрације и буку при раду и штити опрему и радне предмете док побољшава укупну стабилност рада и радни век.

  1.4 Различите опције монтаже и осовине

     • Стилови монтаже: Основни (Б), Подножје (Л), Прирубница (Ф) опционо, подржава флексибилну инсталацију за различите структуре опреме и распоред простора.

     • Врсте осовина: Једно вратило (С), Двоструко вратило (В), Доступно вратило са кључем (И), компатибилно са различитим методама повезивања оптерећења и захтевима за пренос обртног момента против клизања.

  1.5 Компактна и издржљива структура

     Надограђена оптимизована структура смањује ширину каросерије за 14% у поређењу са традиционалним старим моделима, значајно штеди простор за инсталацију. Дизајниран са двостраним жлебовима за сензоре за флексибилну монтажу магнетних прекидача серије Д-М9. Тврдо анодизирано тело цилиндра и заптивне компоненте отпорне на хабање гарантују дуготрајан стабилан рад.

  1.6 Без уља и дуг радни век

     Стандардни дизајн рада без уља прилагођава се чистим радионицама и општим индустријским радним условима без додатног одржавања подмазивања. Врхунске заптивке отпорне на хабање и тело цилиндра против корозије значајно продужавају непрекидни радни век за честе цикличне радње.

2. Комплетна правила именовања модела и примери поруџбина

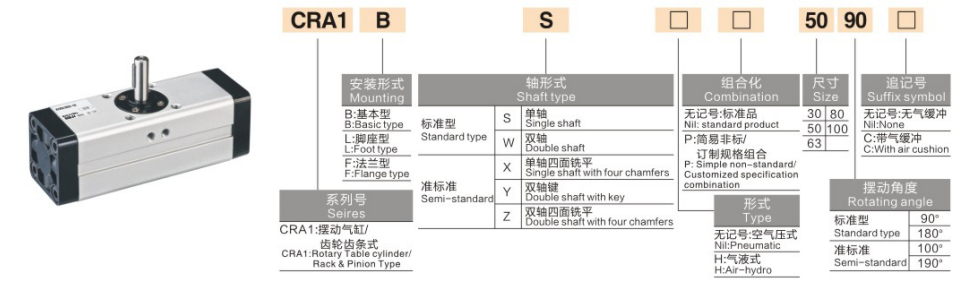

  1. Типични примери модела: ЦРА1БС50-90З, ЦДРА1БЛ80-180З

  2. Стандардни примери налога

     • Стандардни модел без пуфера: ЦРА1БС50-90 (проврт φ50, замах од 90°, једно вратило, основни тип, без магнетног прстена)

     • Модел бафера за тешке услове рада: ЦДРА1БЛ80-180З (проврт φ80, замах од 180°, двострука осовина, монтажа стопала, магнетни прстен и двоструки ваздушни јастук)

3. Општи технички параметри (20℃, 0,5МПа стандардно стање)

  3.1 Основне спецификације

     • Оперативни режим: Погон зупчаника и зупчаника двоструког дејства

     • Воркинг Флуид: Компримовани ваздух (рад без уља)

     • Температура околине: 0℃~60℃ (окружење без леда)

     • Опсег радног притиска: 0.1~1.0МПа; Доказни притисак: 1,5 МПа

     • Бацкласх: ≤1° (проврт φ30 постиже нулти зазор)

     • Толеранција угла замаха: 0~+4°

     • Буффер Моде: Не-тампон / Двострано подесиви ваздушни јастук (З тип)

     • Магнетиц Свитцх: Компатибилан са Д-М9 серијом, двострано монтирање у жлеб

  3.2 Табела кључних параметара перформанси (@0,5МПа)

4. Смернице за конфигурацију и избор језгра

  4.1 Избор величине проврта (на основу обртног момента и оптерећења)

     • φ30: Излаз обртног момента од 3,5 Н·м, погодан за апликације са микро средњим оптерећењем (≤10 кг), као што је пребацивање малих вентила и минијатурно индексирање станица.

     • φ50: Излаз обртног момента 9,3 Н·м, идеалан за лагано и средње оптерећење (10–20 кг) обратка за 90° и позиционирање у правцу.

     • φ63: Излазни обртни момент од 17,0 Н·м, савршено одговара задацима управљања тешким станицом са средњим оптерећењем (20–30 кг) и задацима ротације компоненти.

     • φ80: Излазни обртни момент од 32,0 Н·м, применљив за средње тешко оптерећење (30–40 кг), велики алат и ротационо позиционирање учвршћења.

     • φ100: 108Н·м излазни супер велики обртни момент, намењен за механичку ротацију великог оптерећења (40–50 кг) и сценарије погона великих индустријских вентила.

  4.2 Избор угла закретања

     • Стандардни угао од 90°: Дизајниран за окретање под правим углом и вертикално управљање, широко се користи за утовар/истовар радног комада и ортогонално пребацивање станица.

     • Стандардни угао од 180°: Погодно за ротацију у пола циклуса и потпуно окретање радног комада, реализујући двосмерно позиционирање станице и рад уназад.

     • 100° / 190° Специјални угао: Прилагођени нестандардни углови за специјалну опрему и персонализоване захтеве за кретање станице.

  4.3 Избор бафера и функционалне конфигурације

     • З Ваздушни јастук: Обавезно за високофреквентне и тешке радне услове, ефикасно елиминишући крајњи удар, стабилизујући тачност позиционирања и смањујући радну буку.

     • ЦДРА1 верзија магнетног прстена: Уграђени магнетни прстен за инсталацију прекидача серије Д-М9, подржава повратну везу сигнала положаја у реалном времену и аутоматизовану контролу ПЛЦ везе.

     • Подударање типа осовине: Једно вратило (С) за општу универзалну примену; двострука осовина (В) за двосмерну синхрону вожњу; осовина са кључем (И) за високе захтеве за повезивање против обртног момента и против клизања.

5. Типични сценарији примене

     • Превртање тешког радног комада: Поуздано окретање и позиционирање од 90°/180° за 10–50 кг обрадака на машинама и аутоматизованим транспортним линијама, са високом крутошћу и малим зазором за прецизно поновљено кретање.

     • Индустријски погон вентила: Примењује се на аутоматско отварање и затварање и даљинско управљање цевоводним вентилима великог пречника као што су лептир вентили и куглични вентили, обезбеђујући стабилну погонску силу високог обртног момента.

     • Аутоматско индексирање за тешке услове рада: Користи се за 90°/180° прецизно индексирање и фиксно позиционирање тешких ротационих столова и алата у монтажним и детекцијским станицама.

     • Тешки роботски зглобови: Служи као ротирајућа погонска јединица за тешке роботске зглобове и крајње ефекте, испуњавајући захтеве за високом крутошћу и високим оптерећењем за прецизно окретање.

     • Опрема за логистику и паковање: Идеално за управљање кутијама за тешке материјале и палете, слагање и позиционирање, прилагођавање дуготрајним високофреквентним цикличним радним условима.

6. Водич за брзи избор у 3 корака

     1. Боре Цонфирматион: Израчунајте стварни обртни момент на основу тежине радног предмета и радијуса ротације са фактором сигурности ≥2. Изаберите φ30 за ≤10 кг, φ50 за 10–20 кг, φ63 за 20–30 кг, φ80 за 30–40 кг, φ100 за 40–50 кг.

     2. Потврда угла: Одаберите 90° за управљање/окретање под правим углом, 180° за полу-циклус уназад и 100°/190° посебне углове за прилагођене захтеве кретања.

     3. Потврда функције: Опремити З ваздушни јастук за рад са великим оптерећењем високе фреквенције; изаберите ЦДРА1 магнетну верзију за контролу сигнала; усвојите осовину са И кључем за везу против клизања високог обртног момента.

Резиме једне реченице

     СОЛХ ЦРА1 серија ротационих цилиндара са зупчаником пружа супер висок обртни момент, ултра-ниски зазор и опционе перформансе ваздушног пуфера, обезбеђујући високу крутост, стабилна и издржљива прецизна ротирајућа решења за 10–50 кг средње и тешке индустријске апликације за окретање, индексирање и погон вентила.
