Детаљан увод у Рицхге Тецхнологи СФ6 прекидач

    Рицхге Тецхнологи се углавном фокусира на производњу нисконапонских расклопних уређаја, компоненти високонапонских склопних уређаја и серије прекидача за затворене/спољне. Следеће пружа професионални увод у СФ6 прекидаче за референцу.

И. Основни преглед СФ6 прекидача

    СФ6 прекидач је високонапонски прекидач који користи гас сумпор хексафлуорид (СФ6) као изолацију и медијум за гашење лука, који се широко користи у областима преноса и дистрибуције електроенергетских система.

Основне карактеристике:

• Одличне перформансе изолације: Изолациона снага гаса СФ6 је 2,5-3 пута већа од ваздуха, што може значајно смањити запремину опреме.

• Врхунски капацитет гашења лука: висока проводљивост стуба лука, кратко време лука (2-2,5 циклуса) и велики прекидни капацитет (до 80кА).

• Нема опасности од пожара: гас СФ6 је незапаљив са високом сигурношћу.

• Дуг радни век: Електрични век може да достигне више од 25 година, са дугим циклусом одржавања и смањеном учесталошћу одржавања.

ИИ. Принцип рада и структура

2.1 Принцип рада

Механизам за гашење лука:

1. Током отварања, покретни и статични контакти се раздвајају да би се створио лук, који узрокује разлагање гаса СФ6 на С, Ф атоме и позитивне/негативне јоне на високој температури.

2. Молекули гаса СФ6 хватају слободне електроне да би формирали негативне јоне, смањујући проводљивост стуба лука и убрзавајући гашење лука.

3. Након што се лук угаси, гас враћа своје првобитно стање изолације.

Циркулација гаса:Усвајањем типа гаса под притиском или принципа самоенергетског типа, проток гаса се генерише кроз енергију клипа или лука како би се брзо угасио лук и обновила изолација.

2.2 Главна структура

ИИИ. Типови и технички параметри СФ6 прекидача које производи Рицхге Тецхнологи

3.1 Главни типови

1. Разврстано по структури:

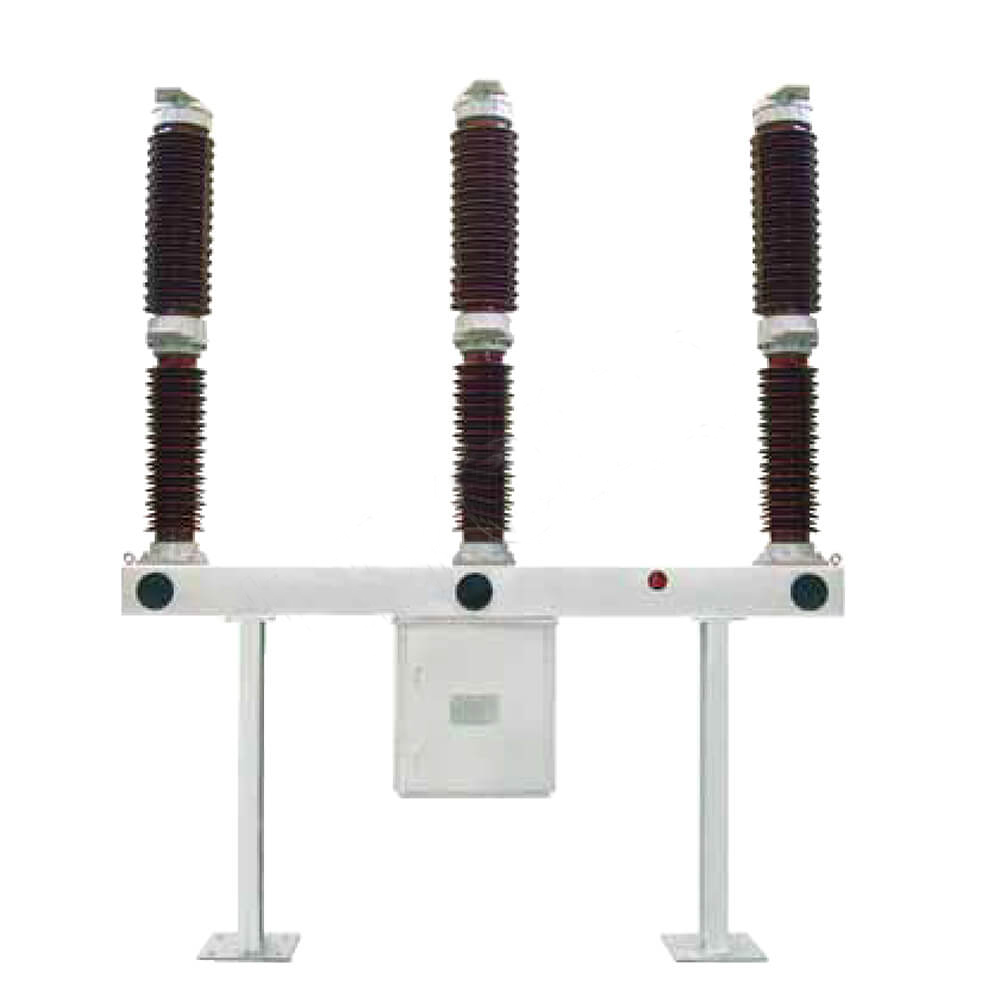

• Тип порцеланског стуба: трофазни независни, велике запремине, погодан за спољна места (као што је тип ФА4-550)

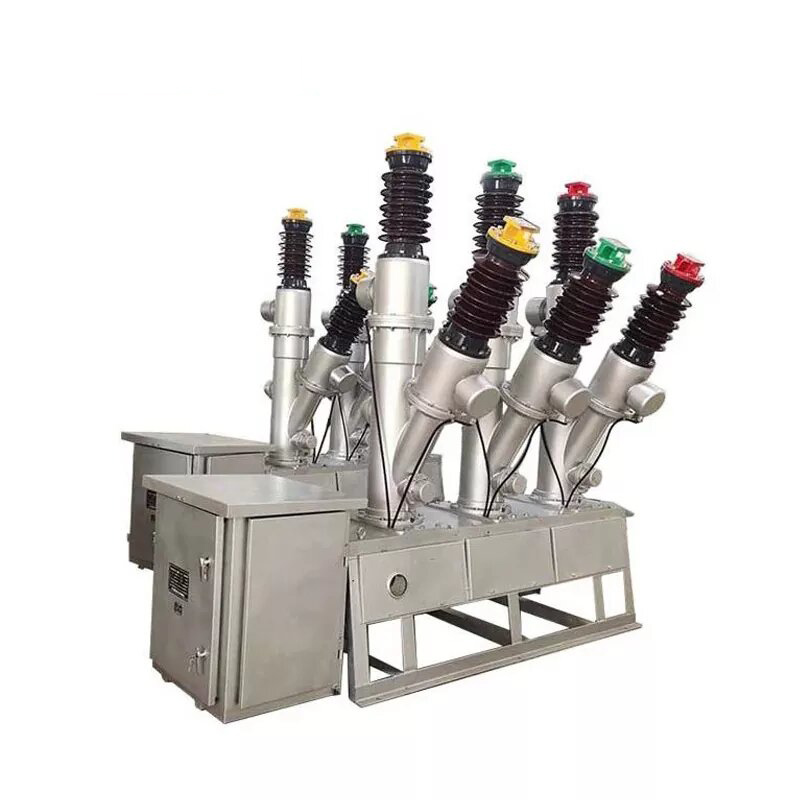

• Тип резервоара (тип подног резервоара): Трофазни заједнички резервоар, компактна структура, добре сеизмичке перформансе, лако одржавање

• Прекидач у ГИС комбинованој електричној опреми: Интегрисан са растављачем, прекидачем за уземљење итд. у запечаћеној кућишту

2. Класификовани према методи гашења лука:

• Тип са једним притиском: Само један притисак унутар коморе за гашење лука, једноставна структура, широко коришћена

• Тип са двоструким притиском: са ваздушним коморама високог и ниског притиска, боље перформансе гашења лука, али сложена структура

3.2 Кључни технички параметри

ИВ. Предности и сценарији примене СФ6 прекидача

4.1 Предности производа

1. Одличне перформансе прекидања: може брзо да угаси лукове, једва да генерише пренапон сецкања и заштити опрему и водове

2. Висока поузданост: Запечаћена структура смањује утицај спољашњег окружења, погодна за различите оштре климатске услове

3. Низак ниво буке: бука при раду је мања од 85 дБ, што побољшава радно окружење

4. Мала површина: Компактна структура, посебно погодна за урбане подстанице и места са ограниченим простором

5. Висок ниво интелигенције: Може интегрисати систем за праћење у реалном времену за праћење густине гаса, температуре и статуса рада

4.2 Сценарији примене

• Систем преноса електричне енергије: Заштита и контрола далековода ултрависоког напона 500кВ и више

• Подстаница: Користи се као заштитна опрема за главне трансформаторе и сабирнице

• Индустријска електрична мрежа: високонапонска дистрибуција електричне енергије за самосталне електране у великим фабрикама, рудницима итд.

• Нови прикључак на енергетску мрежу: Заштитна опрема за бустер станице у ветропарковима и фотонапонским електранама

• Градска електрична мрежа: Основна компонента компактне ГИС расклопне опреме

В. Тачке за инсталацију и одржавање

5.1 Захтеви за инсталацију

1. Припрема основе:

• Грешка у нивоу <1мм/м да би се обезбедила стабилност опреме

• Савршен систем уземљења, отпор уземљења <0,5Ω

2. Третман гаса:

• Детекција цурења гаса пре инсталације, годишња стопа цурења треба да буде <1‰

• Евакуисати до испод 133Па и држати дуже од 2 сата, а затим напунити квалификованим СФ6 гасом након што потврдите да нема цурења

• Притисак пуњења гасом стриктно прати захтеве упутства за производ, грешка је контролисана унутар ±0,02МПа

3. Подешавање механизма:

• Време отварања и затварања и подешавање синхронизације испуњавају техничке захтеве

• Радни механизам је флексибилан без заглављивања

• Помоћни прекидач се тачно пребацује са нормалним сигналом

5.2 Методе одржавања

Ставке редовне контроле:

Посебно одржавање:

• Допуњавање гаса: Када притисак падне на алармну вредност (обично 0,05 МПа ниже од номиналног притиска), благовремено допуните гас

• Замена гаса: Након прекида струје квара, проверите квалитет гаса и замените ако је потребно

• Калибрација релеја за густину: Спроведите калибрацију сваке 2-3 године

ВИ. Мере предострожности и мере безбедности

1. Карактеристике гаса СФ6:

• Чисти СФ6 није токсичан, али производи распадања лука (као што су СО2, ХФ) су токсични, тако да је вентилација неопходна током одржавања

• Избегавајте контакт гаса са кожом и дисајним путевима, по потреби носите заштитну опрему

2. Сигурност одржавања:

• Мора прво да искључи струју, провери да нема струје и уземљења пре одржавања

• Смањите притисак на нулти манометар пре испуштања гаса СФ6

• Присилна вентилација дуже од 15 минута након отварања опреме како би се осигурало да се унутрашњи гас исцрпљује

3. Захтеви за заштиту животне средине:

• СФ6 је јак гас стаклене баште (ГВП вредност 23900), тако да емисије треба строго контролисати

• Отпадни гас се мора рециклирати и третирати и не сме се директно испуштати у атмосферу

ВИИ. Резиме

    Са својом одличном изолацијом и перформансама гашења лука, СФ6 прекидач је постао главни избор високонапонских разводних уређаја у савременим електроенергетским системима, посебно погодан за сценарије преноса и дистрибуције енергије великог капацитета, високог напона.
