ГН19-12, 12Ц серије у затвореним прекидачима високог напона на високим напонима (у даљем тексту ДИПОННЕЦТСКИ СУ УРЕЂАЈИ са називним напоном од 12кВ, трофазних АЦ 60Хз и користе се за поделу и затварање кругова када постоји напон и без оптерећења.

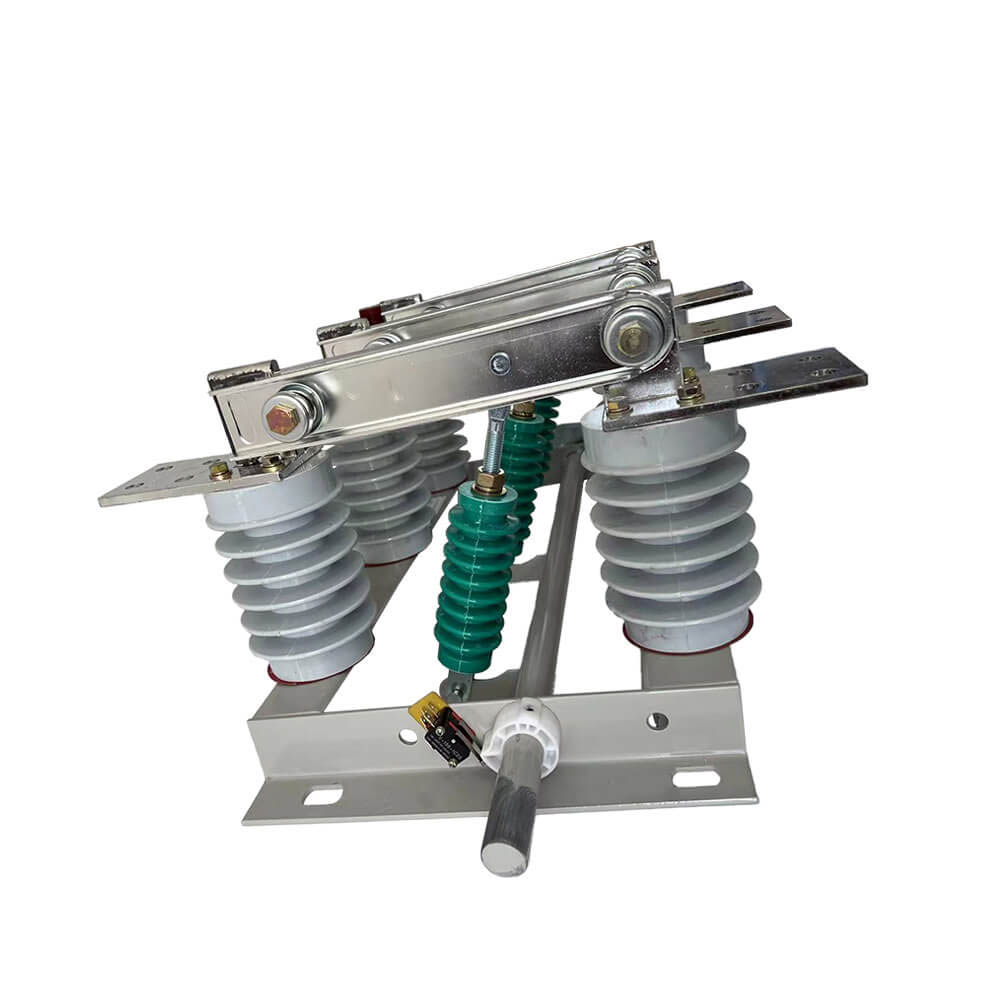

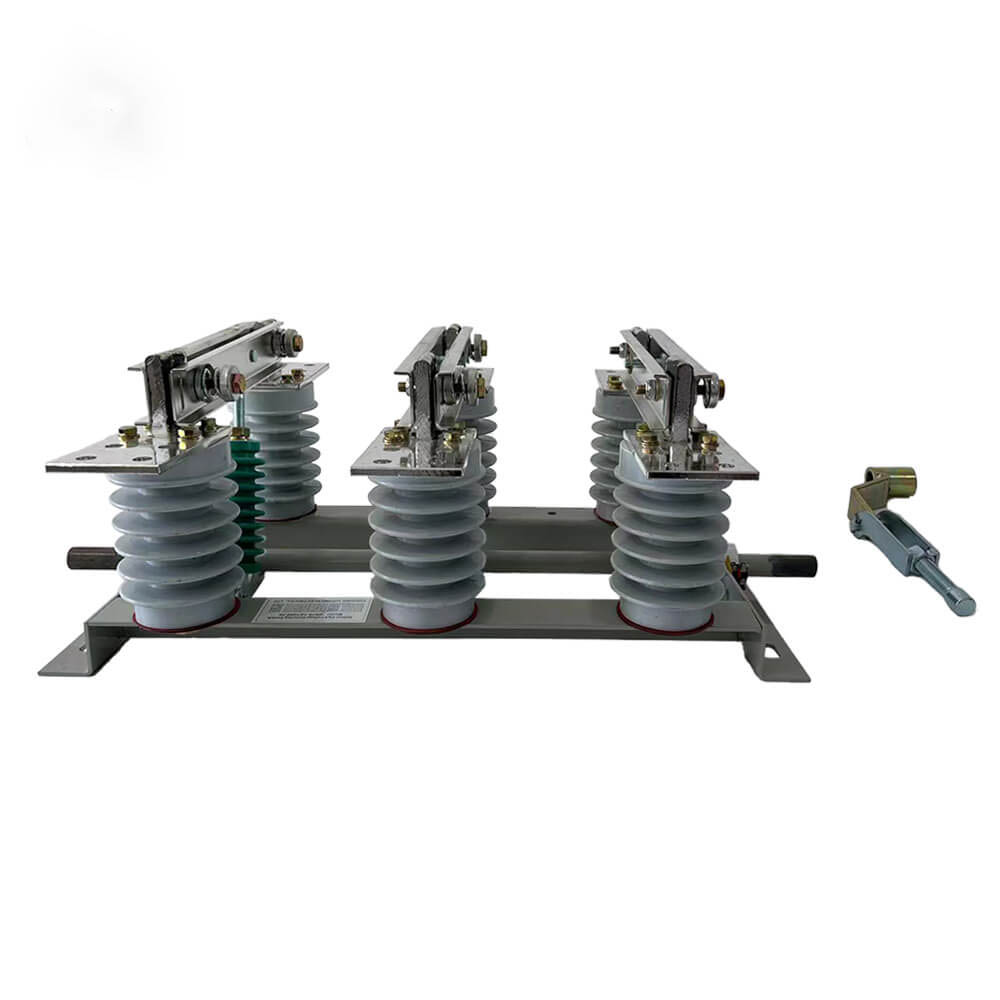

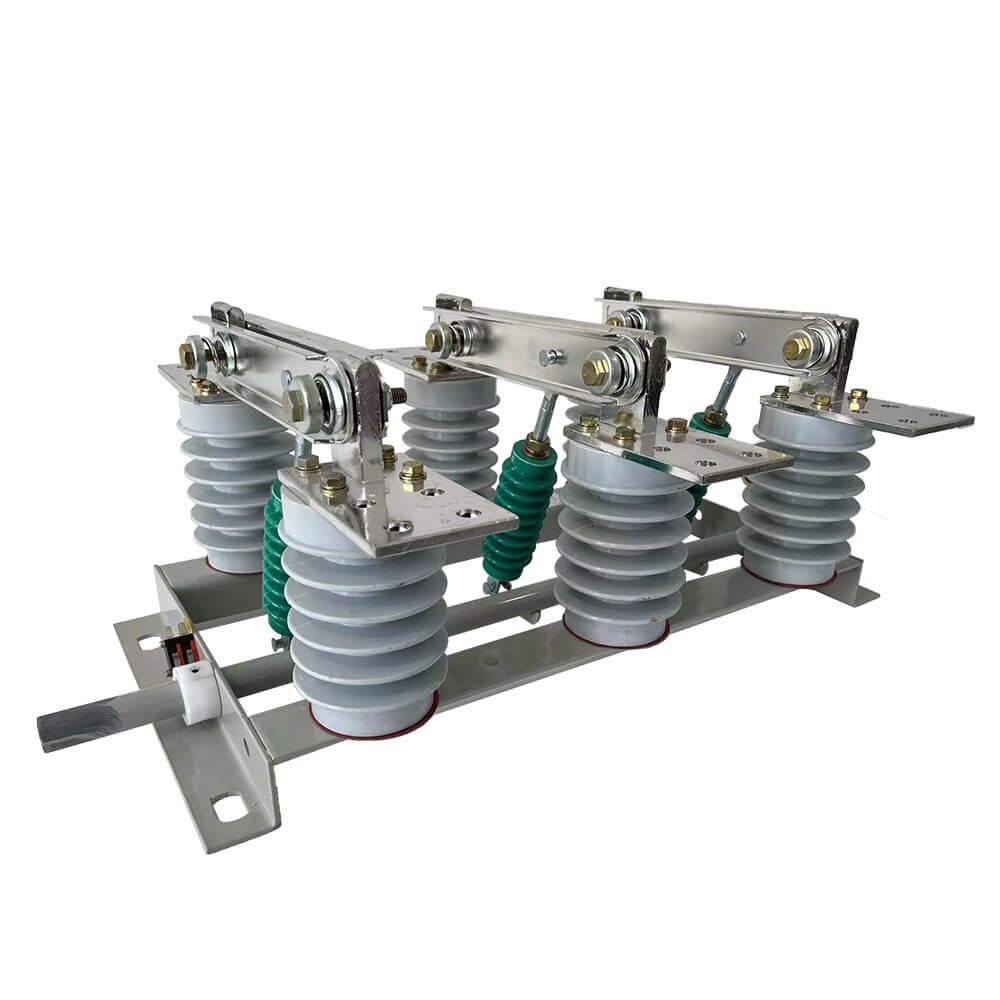

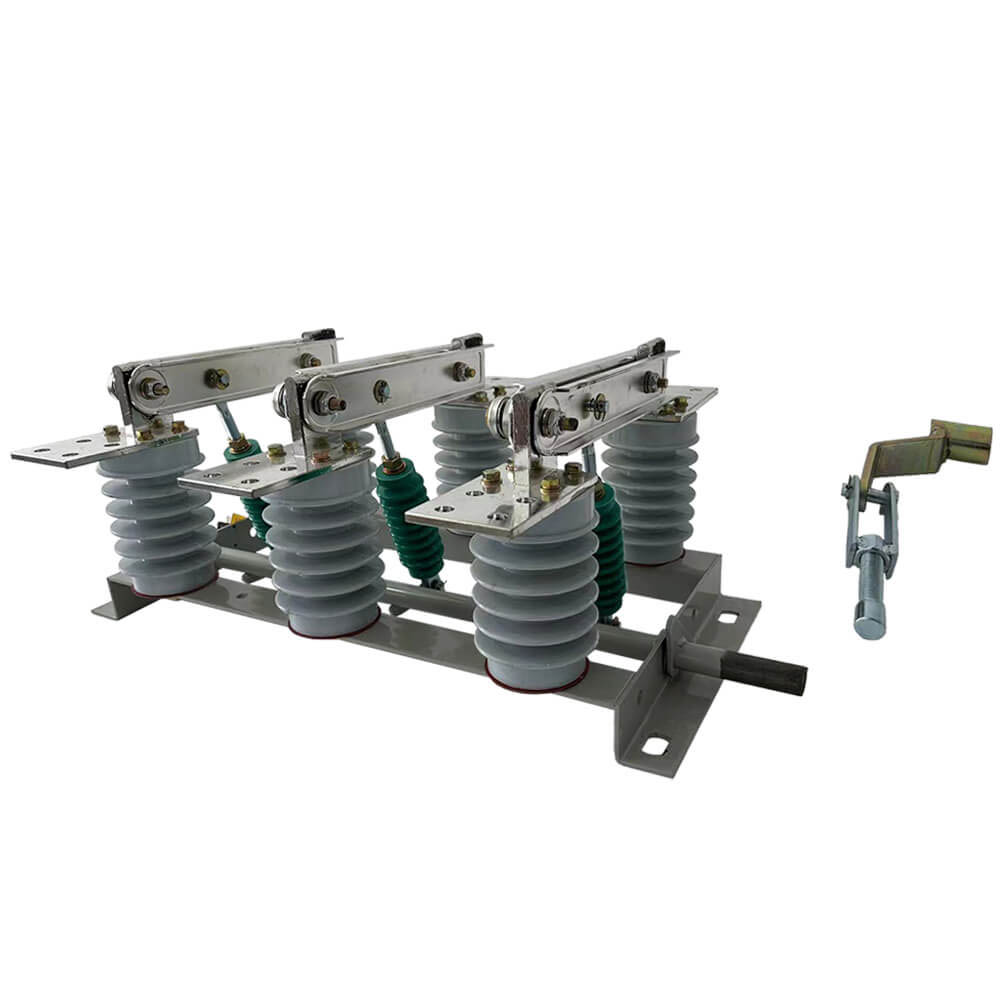

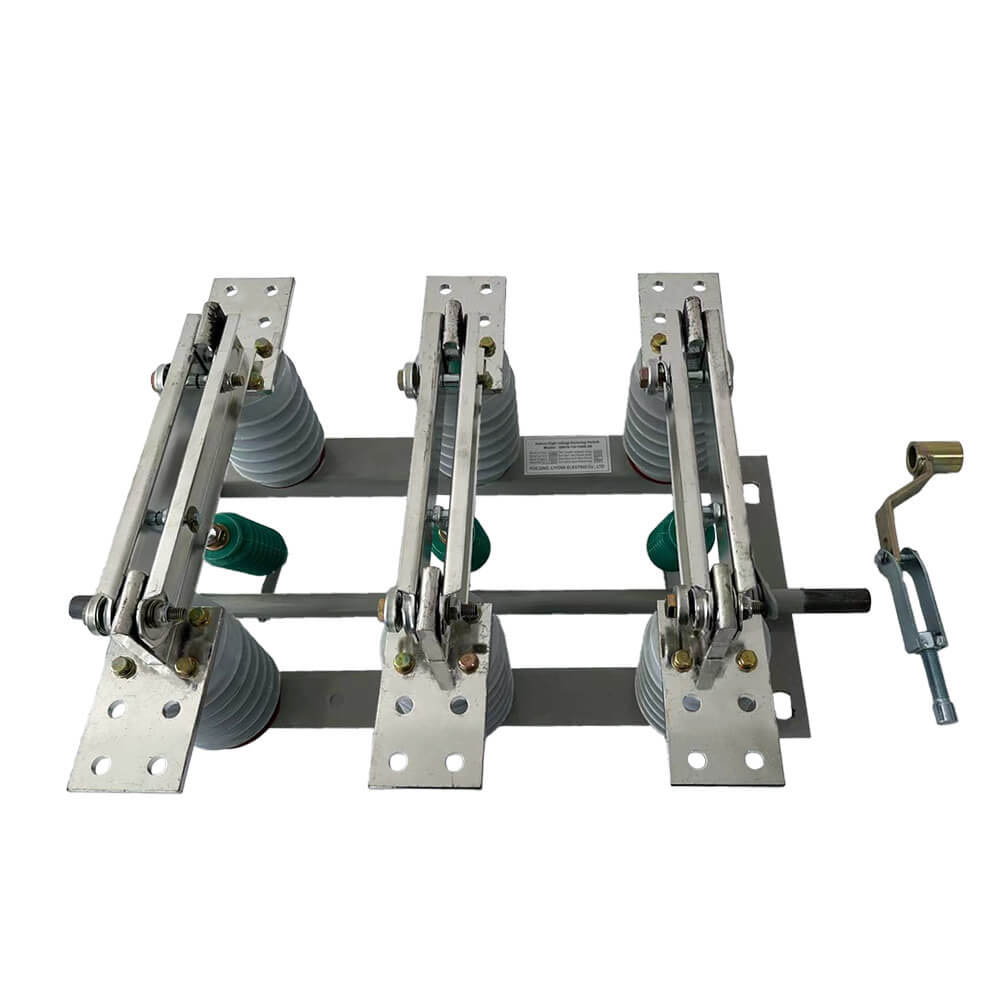

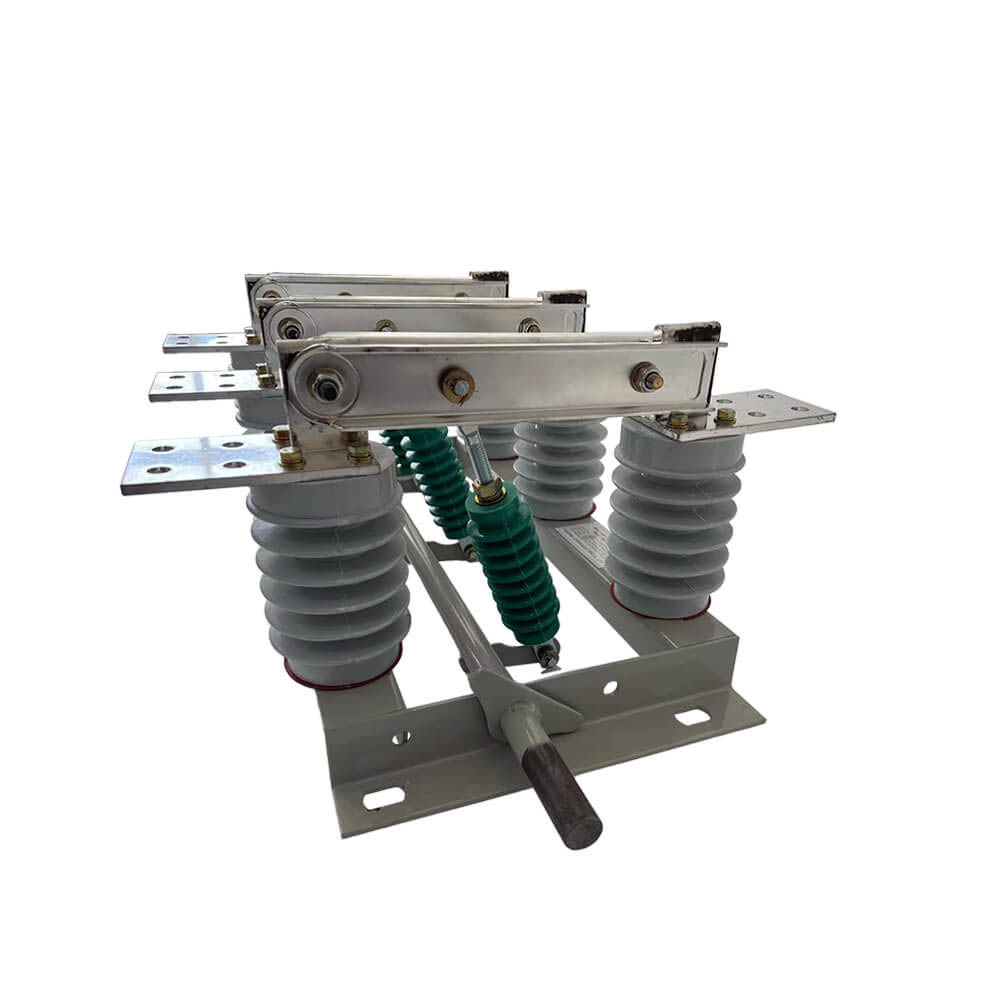

Ова серија изолационог прекидача је трополни тип, који се састоји од основног оквира, ротирајуће осовине и ручице, порцуланског стуба изолатора, капију и прикључене плоче. Ротирајућа осовина се поставља на основни оквир, на којем су три пара полуга заварене, а полуге врата врата капији кроз порцулански изолатор из порцланског рода. Осовина се протеже из доњег оквира и било који део њега може бити повезан са радом механизмом.
Проводни део ГН19-12 / 400, 630, 1000, 1250 прекидача за искључивање уписе фиксиран је на бази два стуба изолатора за сваку фазу. (ГН19-12Ц / 400, 630, 1000, 1250 тип има један изолатор стуба и један порцуланско кућиште.) Три фазе су уграђене паралелно, а проводљив део се састоји од статичких контаката контактних ножева и власника контаката (или проводљивих шипки). Свака фаза контактног ножа повезана је на средину изолатора кравате, изолатора за везање и инсталирану на базу повезане вретеном. Вретено је повезан са шипком за повезивање (кориснику) и ЦС6-1 врсту покретног механизма кроз кваку. Повезивање контактног ножа састоји се од две прорезне бакрене плоче, које не само да не само да подручје дисипације топлоте не само да спусти доњу температуру, али такође побољшава механичку чврстоћу контактног ножа, тако да је побољшана динамичка стабилност прекидача. Један крај контактног ножа монтиран је на контакт блок (или на проводљивој штапи) вијком (аутомобил Схав). ГН19-12 / 1000, 1250 у контакту са инсталацијом магнетне плоче за закључавање, плус сврха магнетне плоче за закључавање је да када је велика струја кратког круга да побољшају два утора контактирају нож између | атракција. ГН19-12 / 400, 630 прекидачи за искључивање је мале границе кроз струју, тако да нема потребе да додате магнетну плочу за закључавање.
 |
 |
 |
| Модел |
Називни напон (кВ) |
Називна струја (А) |
Оцењено кратко време издржавања струје (Тхе / 4С) |
Оцењени врхунски шумски тренутак (Тхе) |
| ГН19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| ГН19-12 / 630-20 |
12 | 630 | 20 | 50 |
| ГН19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| ГН19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| ГН19-12Ц / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| ГН19-12Ц / 630-20 |
12 | 630 | 20 | 50 |
| ГН19-12Ц / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| ГН19-12Ц / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Горња граница температуре околине + 40 ℃, доња граница -Л0 ℃, Напомена: Дозволи складиштење и транспорт на -25 ℃
2 висина не више од 1000м
3. Релативна влага: дневни просек није више од 95%, месечни просек није већи од 90%
4. Притисак водене паре: Даили просек није већи од 2,2 × 10-3МПА, месечни просек није већи од 1,8 × 10-3МПА
5. Околни ваздух треба да се ослободи корозивних или запаљивих гасова, водене паре и другог очигледног загађења.
6. Нема редовних и насилних вибрација.
Напомена: Молимо вас да се обратите са произвођачем да бисте решили проблем ако није у складу са горе наведеним условима
Упутство за наручивање ● Прихвати ОЕМ & ОДМ: Да
● Сертификат: ЦЕ, извештаји о тестирању
● Време производње: 7 ~ 12 радних дана
● Гарантни рок: 12 месеци
● Вријеме испоруке: 15 дана
● Приликом наручивања овог прекидача, наведите спецификацију модела, називног напона, оцењене струје и друге техничке податке.
● Ако постоје посебни захтеви, можете да преговарате на нашем да их решимо.
