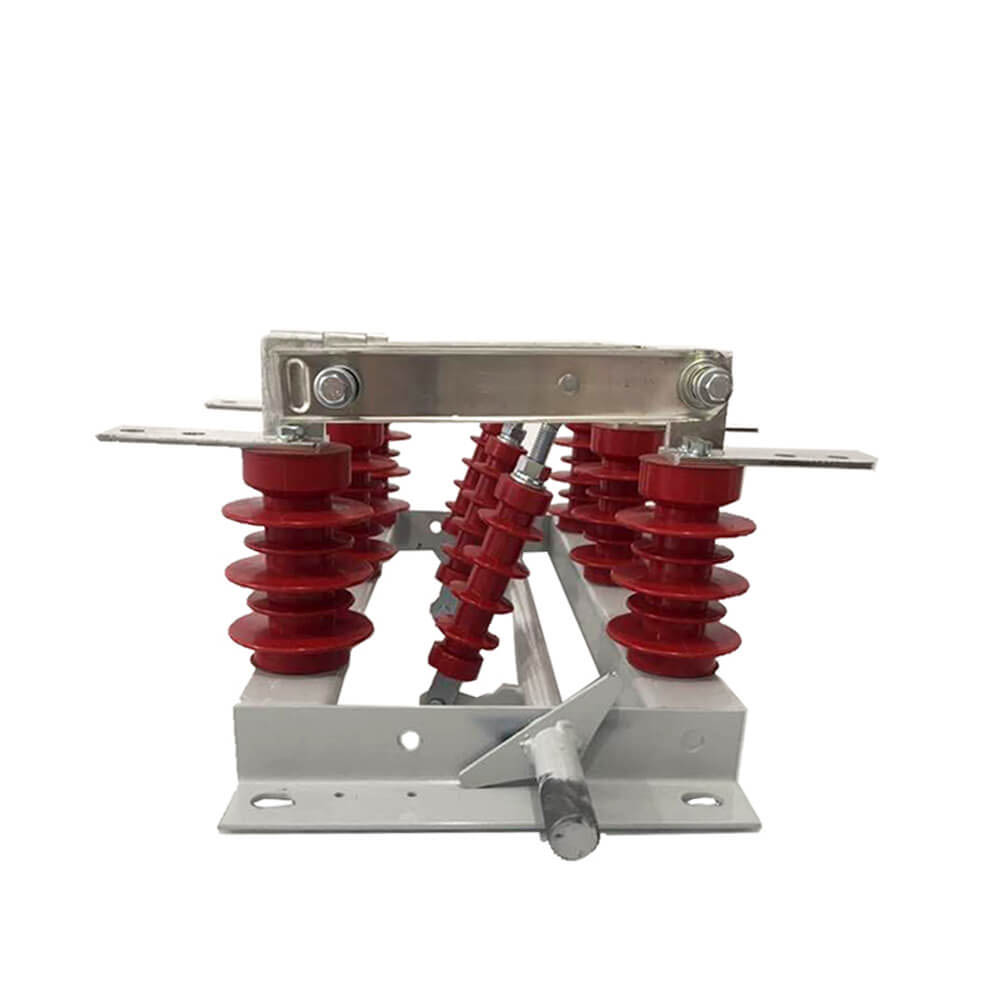

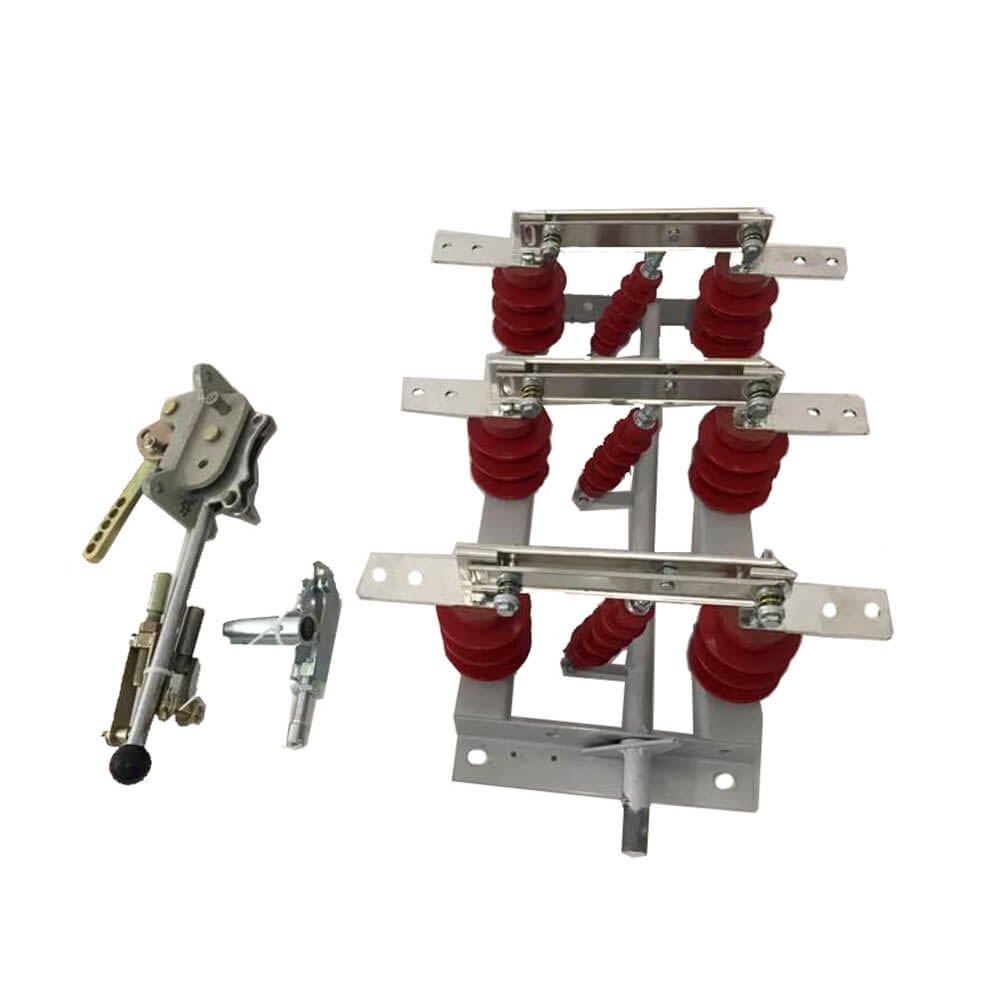

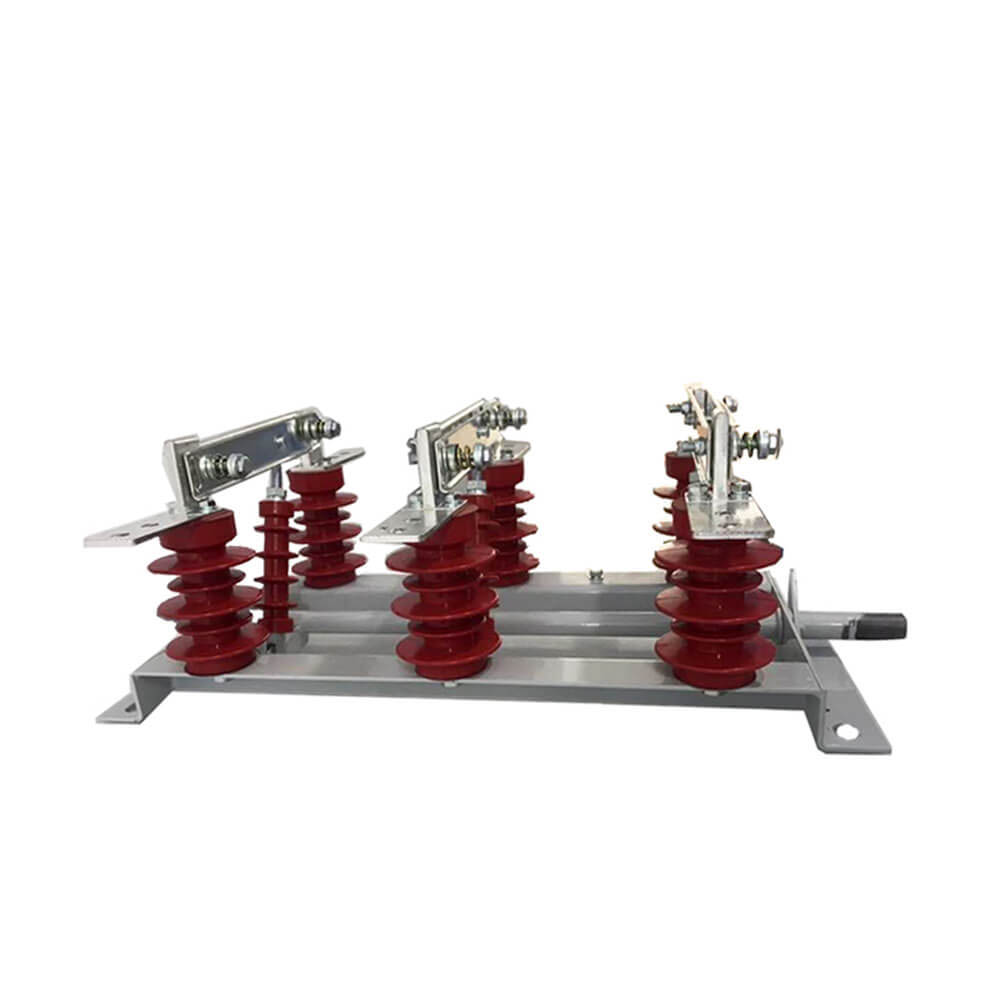

Проводни део ГН19-12 / 400, 630, 1000, 1250 прекидача за искључивање уписе фиксиран је на бази два стуба изолатора за сваку фазу. (ГН19-12Ц / 400, 630, 1000, 1250 тип има један изолатор стуба и један порцуланско кућиште.) Три фазе су уграђене паралелно, а проводљив део се састоји од статичких контаката контактних ножева и власника контаката (или проводљивих шипки). Свака фаза контактног ножа повезана је на средину изолатора кравате, изолатора за везање и инсталирану на базу повезане вретеном. Вретено је повезан са шипком за повезивање (кориснику) и ЦС6-1 врсту покретног механизма кроз кваку. Повезивање контактног ножа састоји се од две прорезне бакрене плоче, које не само да не само да подручје дисипације топлоте не само да спусти доњу температуру, али такође побољшава механичку чврстоћу контактног ножа, тако да је побољшана динамичка стабилност прекидача. Један крај контактног ножа монтиран је на контакт блок (или на проводљивој штапи) вијком (аутомобил Схав). ГН19-12 / 1000, 1250 у контакту са инсталацијом магнетне плоче за закључавање, плус сврха магнетне плоче за закључавање је да када је велика струја кратког круга да побољшају два утора контактирају нож између | атракција. ГН19-12 / 400, 630 прекидачи за искључивање је мале границе кроз струју, тако да нема потребе да додате магнетну плочу за закључавање.
1. Изолација и сигурност: Након искључења, основано је поуздан изолациони јаз да би се осигурало да је то
2 Прекидач линија: Пребаците и повежите линију према оперативним захтевима.
3. Ниски тренутни прекидач: користи се за пребацивање малих струја у кругу, као што су пуњење струја у конектовима, сабирницима, конекторима, кабловима, кондензаторске струје изједначавања напона, циркулацијским струјама током двоструког прекидача са двоструким аутобусом и ексвиционе струје трансформатора напона.
4. Трансформаторска узбудљива струја: у зависности од специфичних околности различитих структуралних типова, може да пребаци струју екскурисања без оптерећења трансформатора одређених капацитета.
Врсте изолатора средњег напона
Средњонапонски изолатори могу се поделити на отворене и унутрашње врсте на основу метода инсталације:
- Исолатори на отвореном Средњоинтаге: Способан је да издрже природне факторе као што су ветар, киша, снег, прљавштина, кондензација, лед и мраз, погодно за инсталацију на отвореном платформу.
- Исолатори средњих напона у затвореном простору: Погодно за унутрашње окружење, обично захтевају веће перформансе изолације.
На основу структуре изолационе подршке могу се даље поделити на:
- Једнослојни изолациони прекидач: Директно користите вертикални простор испод надземне бусфера, уштеда простора, смањујући спојни проводнике и пружање јасних стања за искључивање, посебно погодно за пренос ултра-високог напона.
- Свитцх-прекидач за изолацију са двоструким колоном: Погодно за веће тренутне захтеве, пружајући већу стабилност.
- Прекидач изолације са три колоне: Погодно за сложеније системе напајања, нудећи бољи капацитет и поузданост.
1: Функција сигурности изолације - Током одржавања електричне опреме омогућава јасан електрични јаз и тачка искључења да би се осигурала сигурност особља за одржавање.
2: Оперативна ограничења - Изолациони прекидач се не може управљати под оптерећењем; Не треба се користити за пробијање или затварање струје оптерећења или струја кратког споја. Изолациони прекидачи опремљени комором за гашење лука могу радити под малим оптерећењима и истовареним линијама.
Операција на снази: Прво затворите прекидач за изолацију, а затим затворите прекидач круга или прекидач за учитавање.
Операција искључивања: Прво отворите прекидач или прекидач за утовар, а затим отворите прекидач за изолацију.
Када одаберете изолациони прекидач, осигурајте да је њен називни напон, називна струја, динамична струја стабилности и термална стабилност тренутна средства испуњавају захтеве апликације. Примарна улога изолационог прекидача је да искључи склопови без струје оптерећења, омогућавајући сигурно одржавање. Пре него што управљате прекидачем за изолацију, проверите да ли прекидач прекида искључио круг.
Прекидач за изолацију нема специјализовани уређај за гашење АРЦ-а; Не управљајте га под условима оптерећења или кратког споја да бисте осигурали сигурност опреме и особља.
 |
 |
 |

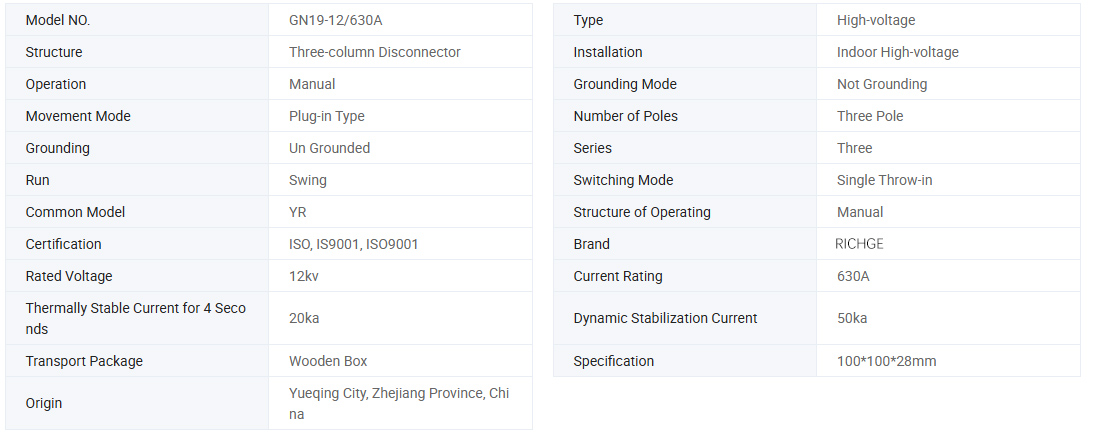

| Модел |
Називни напон (кВ) |
Називна струја (А) |
Оцењено кратко време издржавања струје (Тхе / 4С) |
Оцењени врхунски шумски тренутак (Тхе) |
| ГН19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| ГН19-12 / 630-20 |
12 | 630 | 20 | 50 |
| ГН19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| ГН19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| ГН19-12Ц / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| ГН19-12Ц / 630-20 |
12 | 630 | 20 | 50 |
| ГН19-12Ц / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| ГН19-12Ц / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Горња граница температуре околине + 40 ℃, доња граница -Л0 ℃, Напомена: Дозволи складиштење и транспорт на -25 ℃
2 висина не више од 1000м
3. Релативна влага: дневни просек није више од 95%, месечни просек није већи од 90%
4. Притисак водене паре: Даили просек није већи од 2,2 × 10-3МПА, месечни просек није већи од 1,8 × 10-3МПА
5. Околни ваздух треба да се ослободи корозивних или запаљивих гасова, водене паре и другог очигледног загађења.
6. Нема редовних и насилних вибрација.
Напомена: Молимо вас да се обратите са произвођачем да бисте решили проблем ако није у складу са горе наведеним условима
● Прихвати ОЕМ и ОДМ: Да
● Сертификат: ЦЕ, извештаји о тестирању
● Време производње: 7 ~ 12 радних дана
● Гарантни рок: 12 месеци
● Вријеме испоруке: 15 дана
● Приликом наручивања овог прекидача, наведите спецификацију модела, називног напона, оцењене струје и друге техничке податке.
● Ако постоје посебни захтеви, можете да преговарате на нашем да их решимо.
