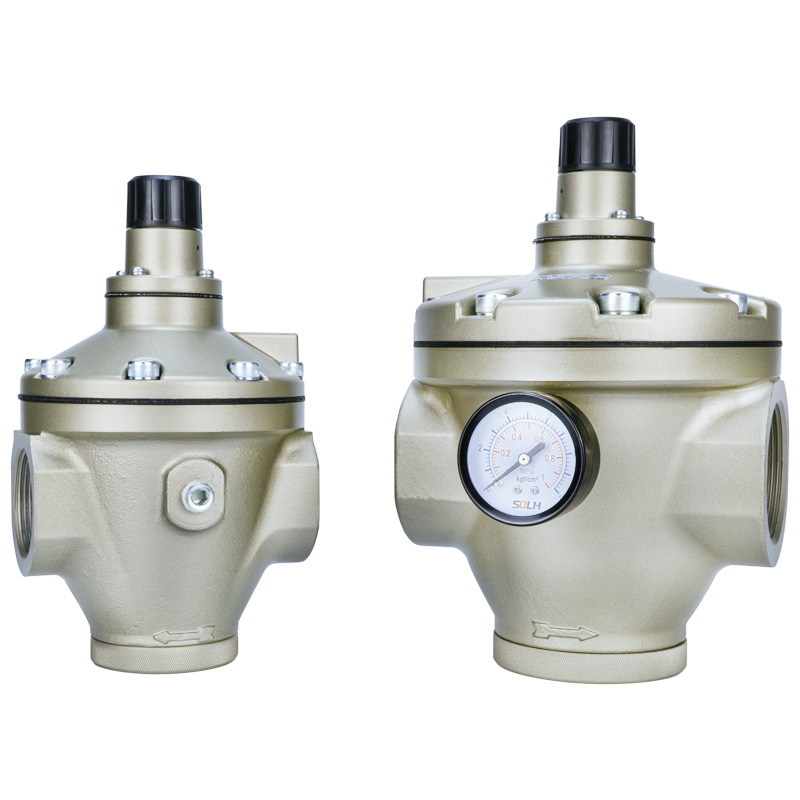

Регулатор притиска са пилотским управљањем серије АР (СОЛХ од Рицхге Тецхнологи)

Бренд:СОЛХ од Рицхге Тецхнологи (睿其格科技)

Позиционирање производа

     СОЛХ АР пилотски регулатори покривају пуне моделе АР425/435/625/635/825/835/925/935. Усвајајући унутрашњу пилотску рељефну структуру, ова серија циља на средње-висок притисак, велики проток, велике удаљености и прецизне главне ваздушне цевоводе. У поређењу са стандардним регулаторима директног дејства, он пружа супериорну прецизност регулације, већи проток и јаче перформансе против флуктуације притиска.

Структура и принцип рада

     Структура: Тип унутрашњег растерећења пилота са сталним одзрачивањем пилотског ваздуха

     1 .Улазни компримовани ваздух се дели на главни канал протока и независно пилотско контролно коло.

     2. Притисак пилотског ваздуха гура мембрану да подеси отвор главног калема за стабилан излазни притисак.

     3. Уграђена функција растерећења аутоматски исцрпљује вишак секундарног притиска како би одржала константан излазни притисак.

     4. Константан проток ваздуха од око 5 Л/мин обезбеђује ултра-брз одзив и изузетну прецизност регулације.

Кључне карактеристике производа

     1. Велики проток и висок притисак

     Максимални радни притисак достиже 1,0 МПа са отпорним притиском од 1,5 МПа. Величине портова се крећу од 1/4" до 2", савршено се уклапају у фабричке главне магистралне линије и централизоване системе за довод ваздуха.

     2. Ултра-висока прецизност регулације

     Хистереза ​​≤0,02 МПа и поновљивост ≤0,01 МПа. Излазни притисак остаје стабилан чак и под оштрим променама улазног притиска или тренутним скоком протока.

     3. Двоструки опсег притиска унутар једног идентичног тела

     3.1 Суфикс 25 модел: 0,05–0,83 МПа за опште индустријске примене високог притиска

     3.2 Суфикс 35 модел: 0,02–0,20 МПа за сценарије прецизне контроле ниског притиска

     4.Интегрисано аутоматско растерећење надпритиска

     Није потребан додатни екстерни вентил. Уграђена рељефна структура стабилизује излазни притисак и спречава утицај притиска на низводне пнеуматске компоненте.

     5.Стабилна конструкција за одржавање

     Радна температура се креће од -5℃ до +60℃. Тело од ливеног алуминијума подржава рад без подмазивања и произвољну оријентацију монтаже.

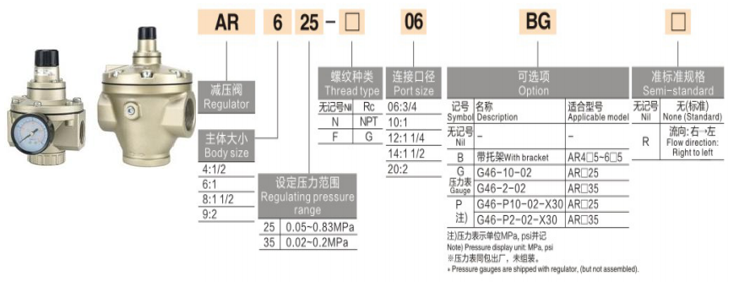

Табела модела и спецификација

Општи технички параметри

     1. Применљиви медијум: Суви или подмазани компримовани ваздух

     2. Максимални улазни притисак: 1,0 МПа

     3. Константна потрошња крварења: прибл. 5 Л/мин (АНР)

     4. Стандардни порт мерача: 1/4" навој

     5. Тип структуре: Унутрашњи пилот, рељефни дизајн са сталним одзрачивањем

Типичне апликације

     1. Фабрички главни ваздушни цевоводи и централизоване станице за довод ваздуха

     2. Опрема великог протока опремљена цилиндрима великог отвора, ваздушним моторима, уређајима за дување и сушење ваздуха

     3. Прецизна пнеуматска контрола: уређаји за испитивање, опрема за позиционирање, контрола напетости и хидрауличне пресе

     4. Цевоводи са јаким колебањем притиска и преносом ваздуха на велике удаљености

     5. Двостепени системи за смањење притиска од резервоара за ваздух под високим притиском до производне опреме средњег притиска

Цоре Суммари

     АР пилот серија интегрише унутрашњу рељефну пилот структуру, велики капацитет протока, високу прецизност, двоструки избор притиска и константну функцију аутоматског одзрачивања. Служи као оптимално решење за регулацију притиска за главне ваздушне канале, опрему високог протока и пнеуматска кола високе прецизности високог притиска.

Поређење избора: Директан АР / Пилот АР / ВЕКС1

     1. АР директног дејства (АР20~60): Мали проток, економичан трошак, стандардна прецизност регулације за мала грана кола

     2. Пилот АР (АР425~935): Средњи до велики проток, висока прецизност, намењен за фабричке главне ваздушне цевоводе

     3. ВЕКС1 серија: Ултра-велики проток, дизајн издувних гасова са 3 порта, вишестепено подешавање притиска и ултра-брзе перформансе растерећења
