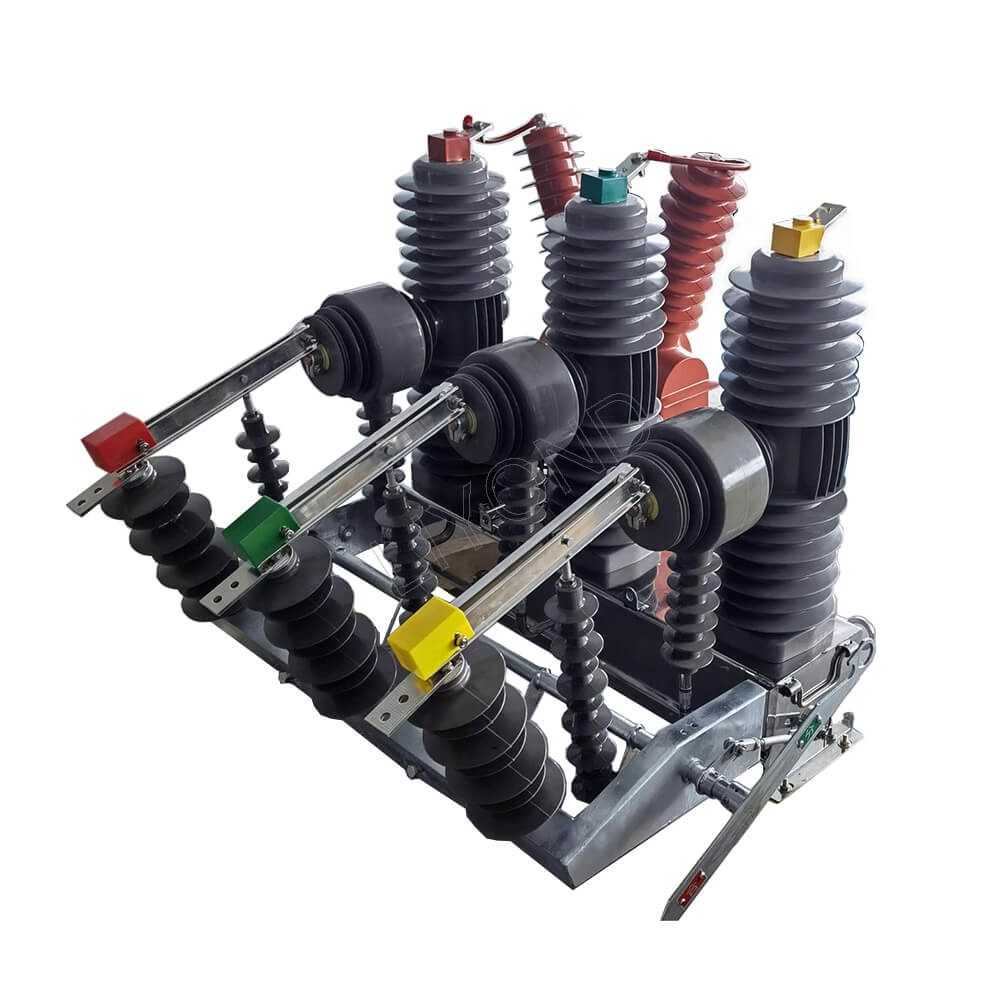

24кВ Оутдоор високог напона интелигентни трофазни пол монтирани прекидач вакумског круга Аутоматски рецлосер

24кВ Оутдоор високог напона интелигентни трофазни пол монтирани прекидач вакумског круга Аутоматски рецлосер

ЗВ32-24 Сериес Вакуумски прекидач високог напона користи се у АЦ 50Хз, називним напоном 24кВ Трофазни систем напајања за затварање / разбијање струје оптерећења, преносни и кратког струје. Прекидач може опремити са контролером за прераду на тренутне карактеристике тренутних карактеристика и постизање више аутоматског прекида или изолације грешке. САМО-ОБАВЕЗНИ ПТ као извор напајања, постаје паметни прекидач који може да контролише сигнала излаза напона и струје. Електронски ПТ пружа напајање и може довршити тростепену композитну заштиту одлагања струје од кашњења на струје и кратким кругом.

Може се опремити опружни радни механизам који има основне функције попут прекида и затварања струје оптерећења, струја струје и кратког споја. То је основна врста серије ЗВ32-24. Прекидач и прекидач за изолацију могу се комбиновати да би се формирали "комбиновани прекидач" у даљем тексту "комбинованог прекидача") са изразитом прелом. На прекидачу за изолацију, корисник може да изабере да користи силиконски гумени изолациони омотач, који има карактеристике кише, снега, песка и анти-загађења и корозије и може ефикасно да избегне замрзавање и оксидацију изолационог прекидача.

Прекидач круга може се схватити громобраном, а угађач муње се може уградити на било коју страну долазних и одлазних линија према захтевима корисника;

Прекидач круга може бити опремљен стручњаком струје, који има функцију бјежања протока и претерано пробијање: прекидач може бити опремљен са 2 до 3 мерна или мерна трансформатора.

Реклажнички контролер може се конфигурирати као интелигентни прекидач типа рецлосер. Основни тип и регулатор за наслонирање погодан је за приличину лаког напајања. ПТ тип и коинциденција контролор су погодни за пригоду без напајања. Интелигентни прекидач погодан је за напајање типа зрачења и систем напајања звона да помогне у систему да уклони пролазне грешке и аутоматски обнавља напајање, а такође и изоловање, грешке за постизање аутоматизације дистрибутивне мреже

ЗВ32-24 Вакуумски прекидач на отвореном АЦ високог напона (у даљем тексту ФАКОГ прекидач) је називан напон од 24кВ, Трофазне опреме за напајање на спољној енергији од 24кВ, 50Хз. Углавном се користи за отварање и затварање струје оптерећења, струје струје и кратког струје у напајању у систему напајања. Тренутна струја преоптерећења и кратког круга. Погодно за подстанице и индустријска и рударска предузећа у дистрибутивном систему за заштиту и контролу, више је погодна за руралну мрежу и место честе операције.

Структуре производа

1. Шкољка је израђена од висококвалитетног нерђајућег челика или обичне челичне плоче, која је прскана УВ отпорним лаком након процеса дацрометског антируста. Производ има одлично анти трење, маглу против соли и друге антиковерске особине.

2 АПГ Фиксни изолирани стуб је инкапсулиран са силиконским гумом (као изолацијом и пуфером), са малим запреминима, одличним перформансама против кондензације, дугог радног века и поуздане перформансе.

3. Радни механизам је пролећни радни механизам који може бити ручни или електрични. Када је то потребно, може се додати даљински управљачки уређај за управљање и уређај за избјегавање затварања струје урушања. Потребна снага спољног напајања није више од 70В, што је лако бити опремљено резервном напајањем напајања. Пуферски уређај са јединственим дизајном има одличне перформансе, мали скок и ниску буку.

4. Комора за гашење АРЦ-а усваја посебну технологију лемљења од нехрђајућег челика без електроплирања, са високим квалитетом заваривања, стабилност и поузданост и ниска брзина цурења ваздуха. Специјална формала за металирање керамике и напредни процес метализације керамике користе се у процесу производње како би се осигурало непропусност ваздуха производа, а чврстоћа затезања је 130МПА, комплетно заптивање.

5. Тренутни трансформатор је направљен од висококвалитетног магнетног проводног материјала и композитне изолације епоксидне смоле и силиконске гуме. Има предности великог капацитета, високе динамичне топлотне стабилности, високе прецизности, без одржавања и високе поузданости.

Карактеристике

1. Прекидач круга усвојила трофазни структуру стуба, која има карактеристике разбијања перформанси, стабилности и поузданости, без опасности од сагоревања и експлозије, без одржавања, мале величине, лагане тежине и дугог живота.

2. Прекидач круга доноси потпуно приложену структуру са добрим перформансама за бртвљење, што помаже у побољшању перформанси и перформанси против влаге и перформансе против кондензације и посебно је погодан за употребу у тешким хладним или влажним областима.

3. Трофазни стубови и текући трансформатори су изолирани увезеним спољним епоксидним резовима, које имају карактеристике високог и ниског температурног отпора, ултраљубичастог отпора и отпорности на старење.

4. Радни механизам усваја минијатуризовани скочни механизам рада, који има ниску потрошњу енергије за отварање и затварање; Механизам пренос доноси режим директног преноса, са мање дијелова отварања и затварања и велике поузданости. Радни механизам је у запечаћеном пољу за механизам, што решава проблем корозије механизма и побољшава поузданост механизма.

5. Отварање и затварање пословања прекидача може се ручно или електрично или даљинско или даљинско. Може се ускладити са контролером да реализује аутоматизацију дистрибуције електричне енергије, а такође се може комбиновати са контролером Рекламера да формира рецлосер.

6. Прекидач круга може бити опремљен двофазним или трофазним ЦТ-ом за аутоматску заштиту одступања и интелигентне контроле за анализу информација. .

7. Прекидач круга може бити опремљен изолационим прекидачем и трофазном везом. Постоји очигледан видљиви прелом када је изолациони прекидач у вањској држави, а преклопни прекидач са прекидачем прекидача. Може се повезати са изолатором стрела за одводник за лако и сигурно одржавање.

Основне информације.

Опис модела

Технички параметар

Цртажи цртеж димензије

ЗВ32-24 Дименсионс Референце

Приликом наручивања Молимо наведите врсту производа, име, количину, називну струју, оцењени прекид кратког споја струје, текући однос тренутног трансформатора, начина рада и оперативног напона итд.

Услови рада

1. висина 1000м;

2 Температура околине је 45 ° Ц ~ + 65 ° Ц; Дневна температурна разлика је 25 ° Ц;

3. Брзина ветра није већа од 35 м / с;

4. интензитет земљотреса не прелази 8 степени;

5. Ниво загађења: ниво ИВ;

6 Инсталација Место: Нема запаљивог, опасности од суве експлозије, хемијске корозије.
