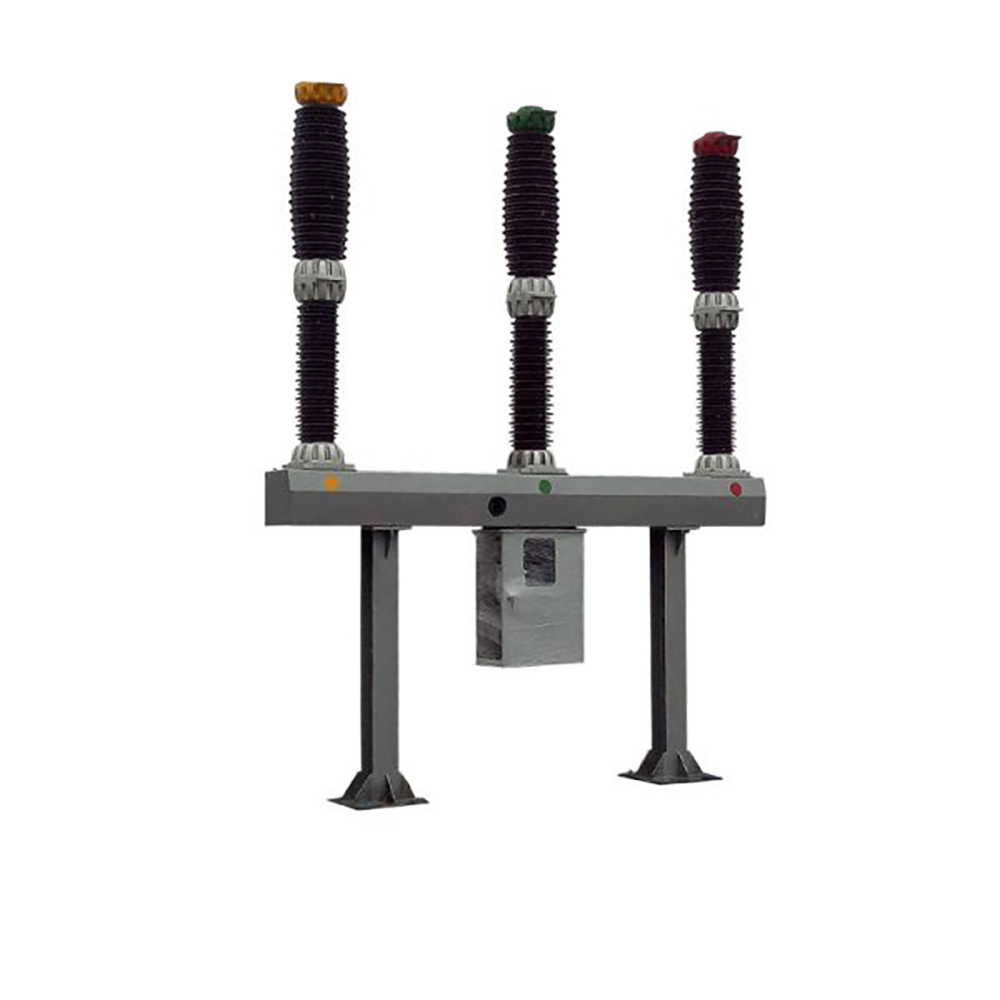

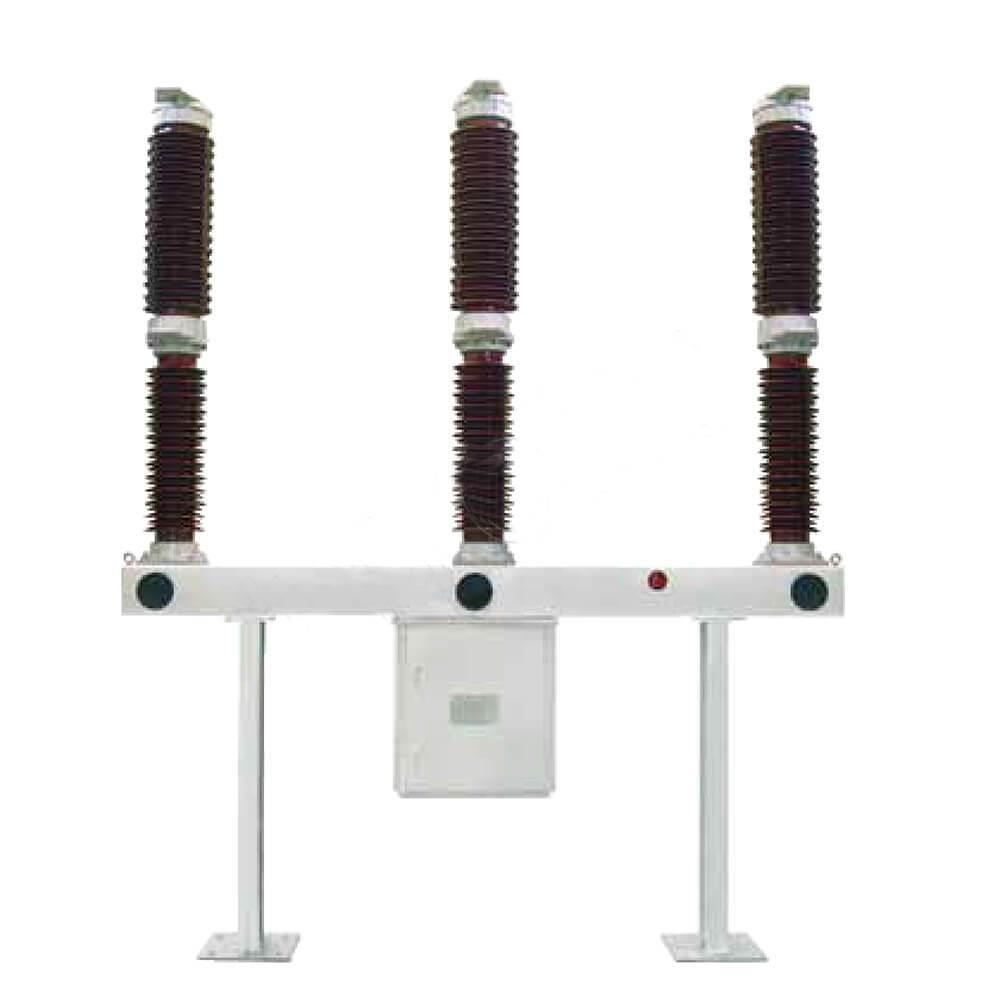

ЛВ36-126 110кВ 126кВ Оутдоор СФ6 прекидач

ЛВ36-126 110кВ 126кВ Оутдоор СФ6 прекидач

ЛВ36-126 / 145 је комбиновани апарат, укључујући прекидач циркуита СФ6 уживо са само-експлозијом АРЦ-а. Прекидачи су доступни за појединачни или три полна операција, користи се за пробијање оцењене струје, струје грешке или да пребаците електричне линије и на тај начин, и на тај начин схвата контролу и заштиту електричне енергије и на тај начин, и на тај начин схвата струју и заштиту електричних линија и на тај начин, и на тај начин схвата контролу и заштиту електричне енергије и на тај начин, користи се за пробијање називне струје и заштите електричне јединице и на тај начин, и на тај начин схвата контролу и заштиту електроенергетског система. Способан је за редован рад и такође се може користити као повезивање прекидача коже. Нови пролећни радни механизам обезбеђује високу поузданост и сигурност.

ЛВ36-126 / 3150-40 САЛИМАЛИЗОВАНИ ГРОУП СФ6 прекидач је отворени прекидач на отвореном дизајниран за системе високог напона. Идеалан је за употребу у електричним мрежама са максималним напоном 145кВ и називне фреквенције 50Хз. Овај прекидач се користи за прекид оцењених струја, крила грешке или да пребаци кругове, пружајући суштинску контролу и заштиту електроенергетских система. Такође је погодан за употребу као прекидач везе у мрежним интерконекцијама.

Овај производ користи СФ6 гас као и гашење АРЦ-а и изолациони медијум. Опремљен је најновијим само-енергизираним АРЦ технологијом гашења и садржи нови механизам за пролеће. ЛВ36-126 / 3150-40 нуди дуготрајни животни век, низак напор рада, ниску буку и велику поузданост, што га чини најпоузданијим избором за високе површине или 132кВ електроенергетски систем. Такође може заменити увезене производе исте врсте.

Структурне карактеристике

Прекидач усваја трофазни порцуланску колумну једнократну структуру. Три фазе су опремљене опружним оперативним механизмом, који је централно уређен и трофазни рад, тако да је изглед роман и изврстан. Прекидач круга користи СФ6 гас као изолацију и средњи медијум за гашење АРЦ-а. Током рада, повезани су тро-полни СФ6 гас прекидача, а релеј густине у погледу се користи за надгледање напретка притиска и густине. Због принципа гашења самоенергета и оптимизовани дизајн у систему кретања прекидача, механичка ефикасност се ефикасно побољшава и оперативни рад је минимизиран;

Одлично разбијање перформанси и дугог електричног живота;

Оквир за монтажу и подршка израђени су од висококвалитетних челичних плоча које су савијене у целини. Површински третман усваја процес топлог поцинчаног поцинчања. Сви изложени причвршћивачи израђени су од материјала за високу чврстоћу и топлови поцинковани или стандардни делови од нехрђајућег челика. Механизам Бок Схелл је направљен од нерђајућег челика, тако да производ има одличну отпорност на корозију; Висока механичка поузданост и може се често управљати;

Због инхерентне снаге изолације су сумпорни хексафлуоридни гас и оптималан контакт кретање прекидача круга, прекидач прекида прекида капацитивне струје без поновне преграде; Спољни ниво изолације је висок, спољна изолација је дизајнирана са великом удаљеном прекривача, растојање омјера прекривања је ≥31мм / кВ, а перформансе отпорности на прљавштини су одлични. Такође може безбедно радити у оштром окружењима;

Снажни тренутни капацитет за превоз: тест пораста температуре врши се у складу са 1.2 пута више од 3150а, односно, а још увек постоји велика маржа за пораст температуре у свакој тачки;

Укупни изглед производа је компактан, инсталација и пуштање на лицу места су погодни, а радно оптерећење одржавања је мали.

Апликације:

Заштита електричне мреже: широко коришћена у 132кВ или вишеструким решеткима за заштиту и контролу.

Операције за пребацивање: Погодно за пребацивање круга и као везу прекидача у међусобним нивоу енергије.

Употреба високе висине: Идеално за употребу на подручјима са високим висинама због робусне дизајнере и напредне технологије.

Услови животне средине за употребу

Нормални услови животне средине за употребу испуњавају следеће захтеве:

а) Амбиент Аир Температура -25 ℃ (-40 ℃) ~ + 40 ℃;

б) висина ≤2500м (2000м);

ц) брзина ветра ≥34м / с;

д) Дневна температурна разлика ≤25 ℃;

е) Сунсхине интензитет ≥1000в / м;

ф) Земљотресни отпорност на нивоу земљотрес интензитет 8 степени (хоризонтално убрзање 0,2 г, вертикално убрзање 0,1 г);

г) дебљина леда ≥10мм;

х) Ниво загађења ваздуха не прелази ниво ⅲ у ГБ / Т 5582;

и) Инсталација локација на отвореном.

Ако корисник има посебне захтеве за коришћење услова окружења, могу преговарати са стручњацима за Лиионд.

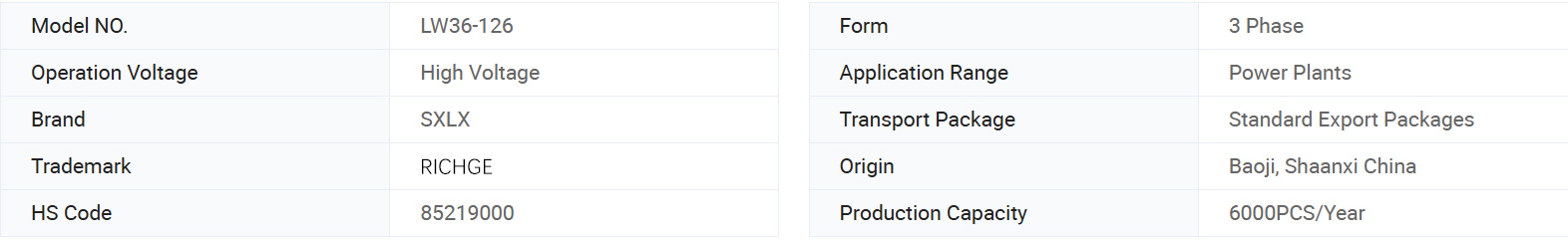

Основне информације.

Технички параметри

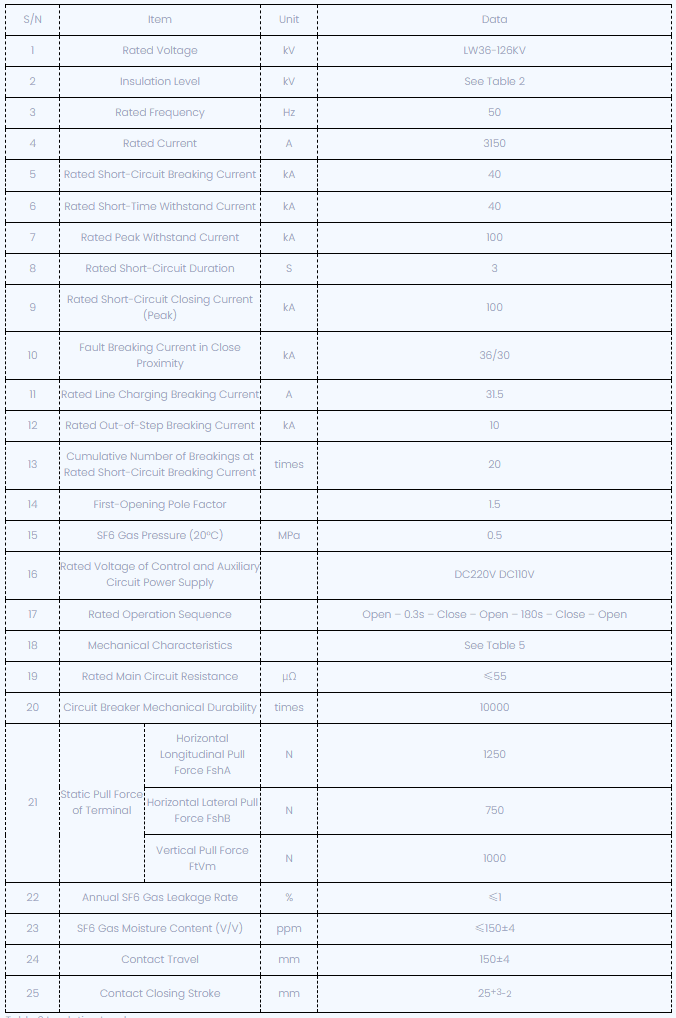

ЛВ36-126 СФ6 ТЕХНИЧКИ ПАРАМЕТРИ КРУГА СФ6

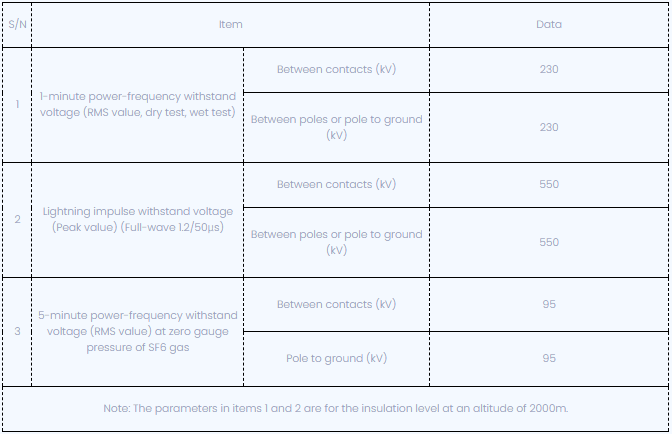

Табела 2 ниво изолације

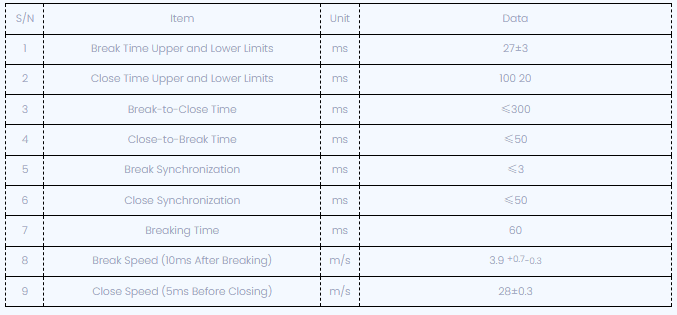

Табела 3 механичке карактеристике

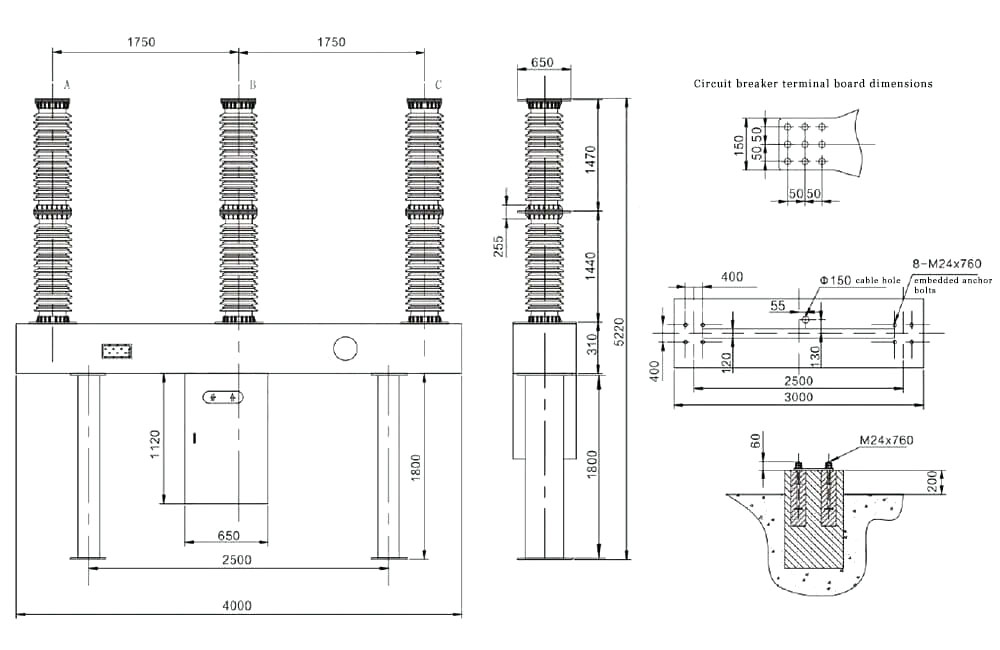

Технички цртеж

Обавештење о поруџбини ЛВ36 СФ6 прекидача

Модел и спецификације прекидача круга;

Називни електрични параметри (напон, струја, пробијање струје итд.)

Услови животне средине за употребу (температура околине, надморске висине, ниво загађења животне средине)

Називни параметри за контролу електричне контроле (називни напон мотора за складиштење енергије, називни напон отварања и затварања);

Име и количина резервних делова, потребна је посебна опрема и алате (потребно је да се одредите одвојено);

Правац ожичења примарног горњег горњег терминала.

Обавештење о поруџбини ЛВ36 СФ6 прекидача

Модел и спецификације прекидача круга;

Називни електрични параметри (напон, струја, пробијање струје итд.)

Услови животне средине за употребу (температура околине, надморске висине, ниво загађења животне средине)

Називни параметри за контролу електричне контроле (називни напон мотора за складиштење енергије, називни напон отварања и затварања);

Име и количина резервних делова, потребна је посебна опрема и алате (потребно је да се одредите одвојено);

Правац ожичења примарног горњег горњег терминала.
