10кВ 12кВ Средњи напон Средњи напон ВЦБ са изолационом цевком са проводљивим деловима

10кВ 12кВ Средњи напон Средњи напон ВЦБ са изолационом цевком са проводљивим деловима

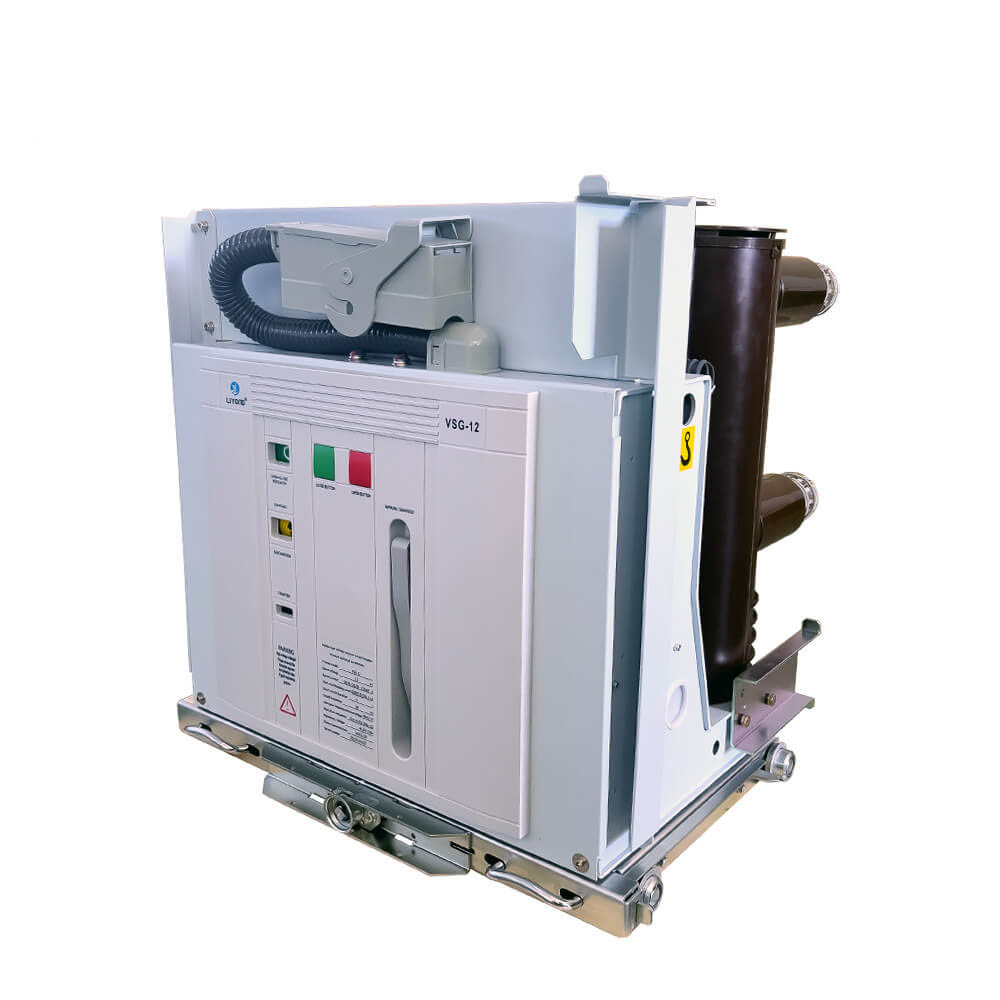

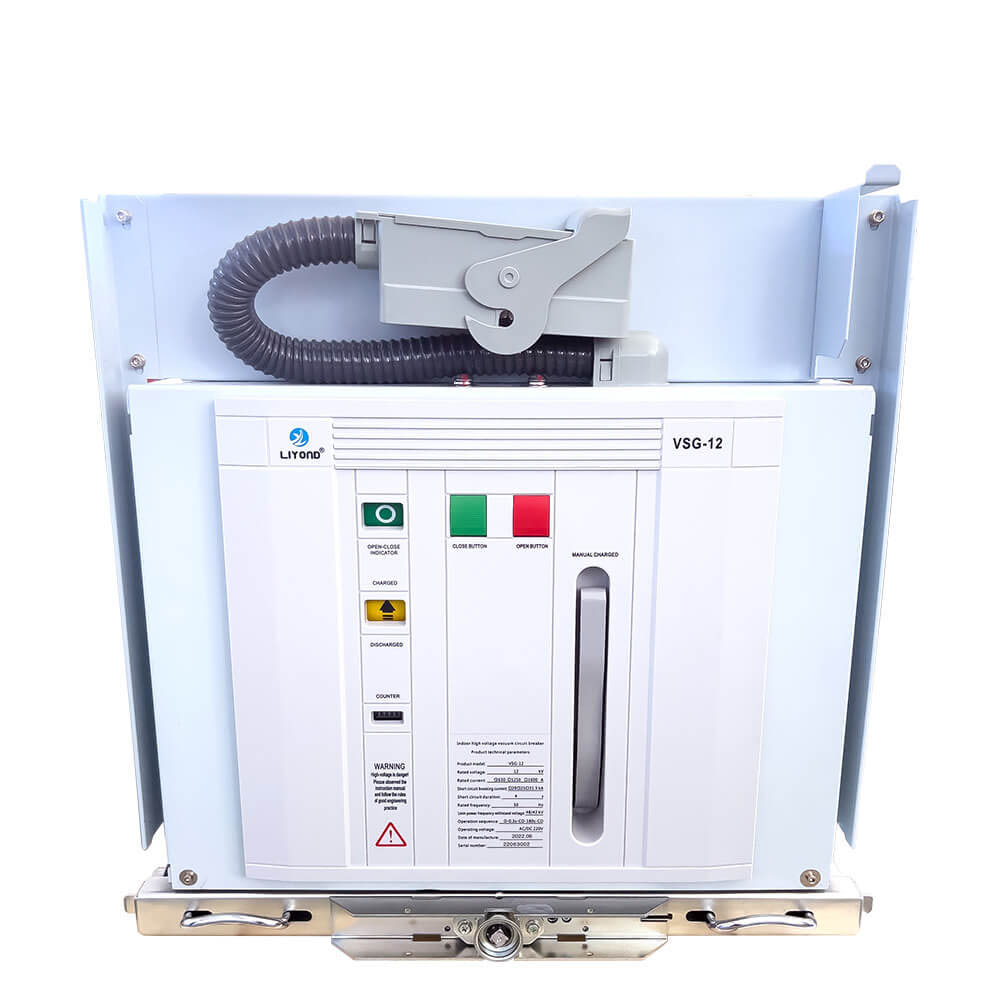

     ВСГ Тип Индоор Високонски вакуумски прекидач је погодан за пребацивање различитих оптерећења различитих природа и честих операција у електроенергетским системима са трофазним АЦ 50Хз и називним напоном од 7,2кВ-40.5кВ. И заштита и контрола електричне опреме у трафостаницама. Може се опремити са КИН28А и другим средином склопком ручно монтираним ручним рукама и такође се може опремити помоћу КСГН фиксне склопке.

     ВСГ тип Унутарњи прекидач високог напона у потпуности је у складу са националним стандардом ГБ1984 "АЦ високоположног прекидача", ЈБ / Т3855 "3,6 ~ 40.5кВ Индоор АЦ Високо-напонски прекидач вакуумског круга" и ИЕЦ60056 "Стандарди високог напона" Стандарди високог напона ". Упознајте "10-35кВ у затвореном прекиду вакуумског круга високог напона". Има предности мале величине, лагане тежине, погодне за чест рад и прекид без одржавања и популарније се користи у дистрибутивној мрежи 3КВ-40.5КВ.

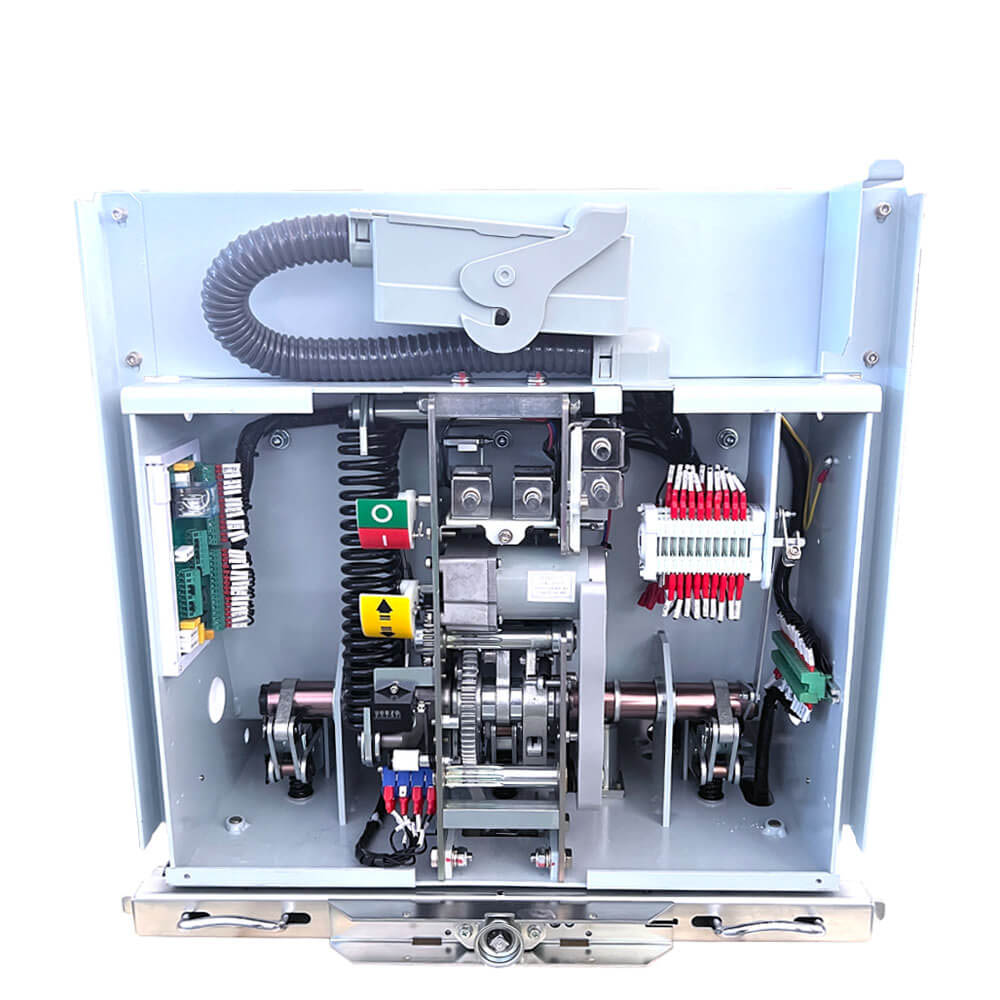

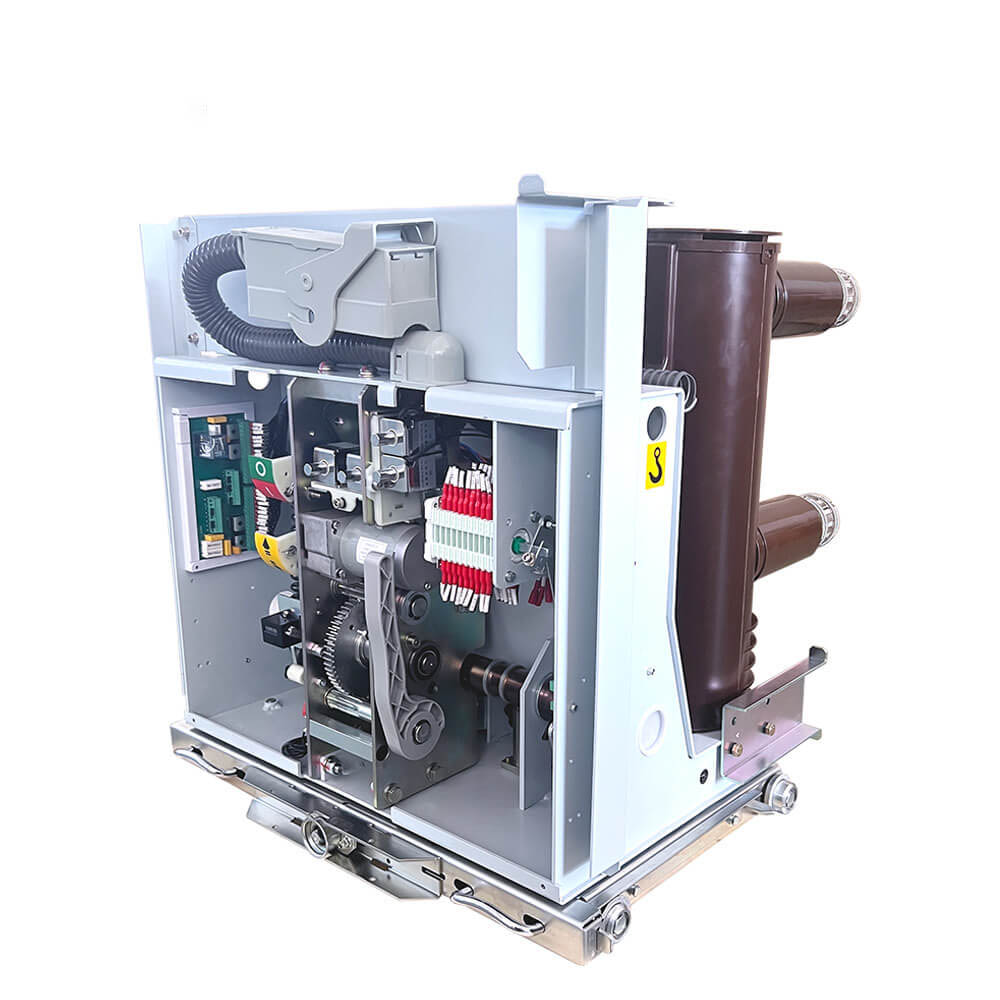

    Механизам ВСГ користи камеру (у основном модулу механизма) за директно управљање вретеном (у оквиру модула вретена) да смањи везу преноса и побољша ефикасност преноса (нема кофенције шарке). Смањите унос енергије производа и повећајте радни век производа. Инсталирајте главни модул главног круга, то је, попуните основну конфигурацију прекидача вакуумског круга. Затим инсталирајте Цхассис Цар модул, контактну руку, контакт и изолациони рукав да бисте довршили конфигурацију ручно ручне прекидаче.

Техничке карактеристике

1. Прва генерација ручног угла у урођеном типу у Кини са независним интелектуалним правима. Одликује се сазрећеном технологијом и високом односом цене и перформанси.

2. Кључни делови усвојити на никл-фосфорну легуру са савршеним отпором на хабање и отпорност на корозију.

3. Тачније делови су направљени сами да осигурамо да производи испуњавају пројектовање захтева дизајна

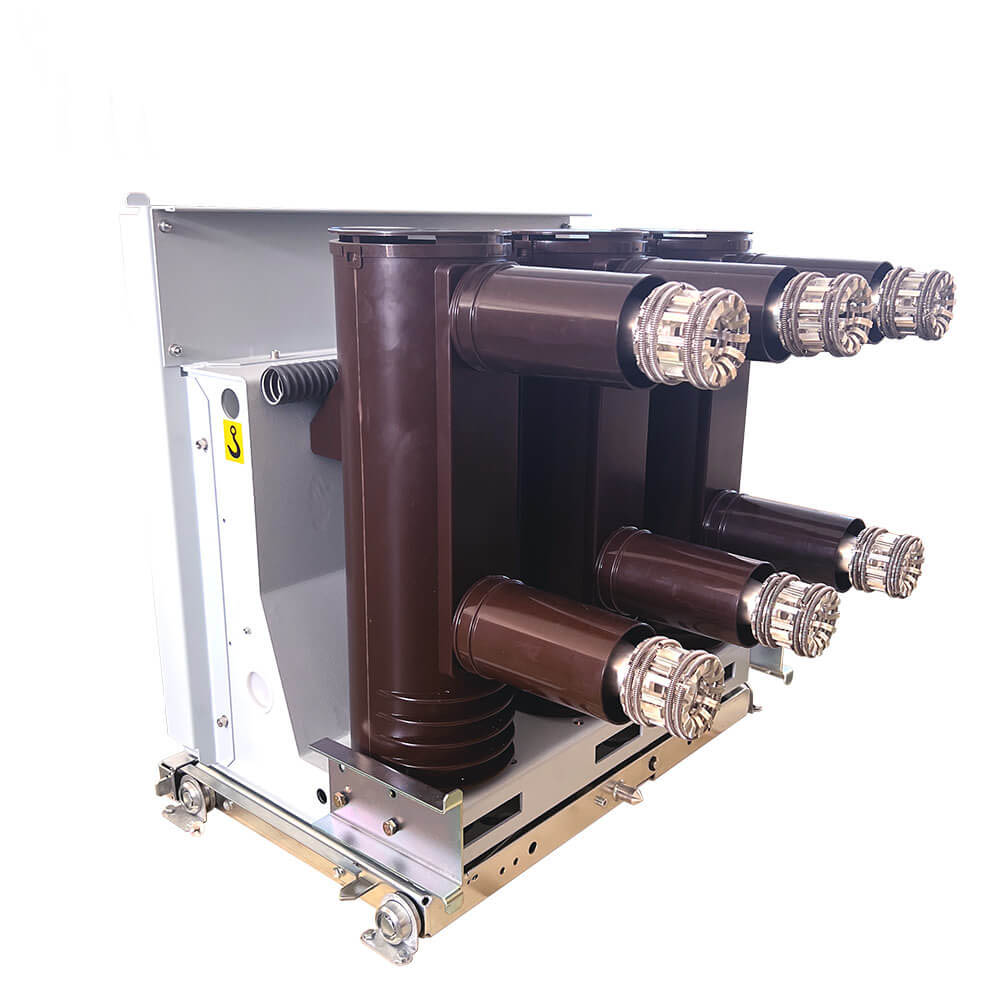

4. Главни круг цилиндричне композитне изолације садржи малу количину, без одржавања и неколико сервиса.

Кључни технички параметри:

· Називни ниво изолације: 75кВ

· Оцењени муње импулсе издржава напон: 42кВ

· Оцењена струја: 630А, 1250а, 1600а, 2000а, 2500а, 3150а, 5000А

· Оцењено кршење кратког споја: 25ка, 31.5ка, 40ка

· Оцењени струја израде кратког споја: 63ка, 80ка, 100ка

· Оцењено време кратког споја: 4 секунде

· Оцењени редослед оперативног секвија: О-0.3С-ЦО-180С-ЦО или О-180С-ЦО-180С-ЦО (40КА)

· Оцењена једнокреветна / повратна кондензаторска банковна банка Струја: 630А / 400А

· Број операција на оцени прекида кратког споја: 30 пута

· Вријеме затварања: 30-70МС

· Време отварања: 20-50МС

· Механички живот: 30.000 операција

· Оцењено складиштење енергије и радни напон: АЦ220 / 110В, ДЦ220 / 100В

· Контактирајте јаз: 11 ± 1 мм

· Овертравел контакта: 3,5 ± 0,5 мм

· Просечна брзина затварања: 0,5-0,8м / с

· Просечна брзина отварања: 0,9-1,2м / с

· Контактирајте време одскока на затварању: ≥2мс

· Време синхронизације за трофазно отварање и затварање: ≥2мс

· Отпор главног круга: ≤50μΩ (630А), ≤45μΩ (1250А), ≤35μΩ (1600-2000А), ≤25μΩ (2500А и више)

Карактеристике производа:

· Широка применљивост: Модуларни радни механизми ВЦБ ВСГ-12 у затвореном кругу ВЦБ ВСГ-12 је погодан за различите окружења и посебно је погодан за примене које захтевају честе операције и високу поузданост у електроенергетским системима.

· Модуларни дизајн: Радни механизам користи модуларни дизајн, пружајући погодност брзих замена и монтаже.

· Безбедност и поузданост: Похвала је изванредне електричне перформансе, поуздано заштићена и контрола електричне опреме.

· Дуги механички живот: са високим механичким веком може да издржи дуже време употребе.

Напредни дизајн: Карактеристике као што су контактирајте јаз и контактирајте Овертравел осигурати високе перформансе и поузданост.

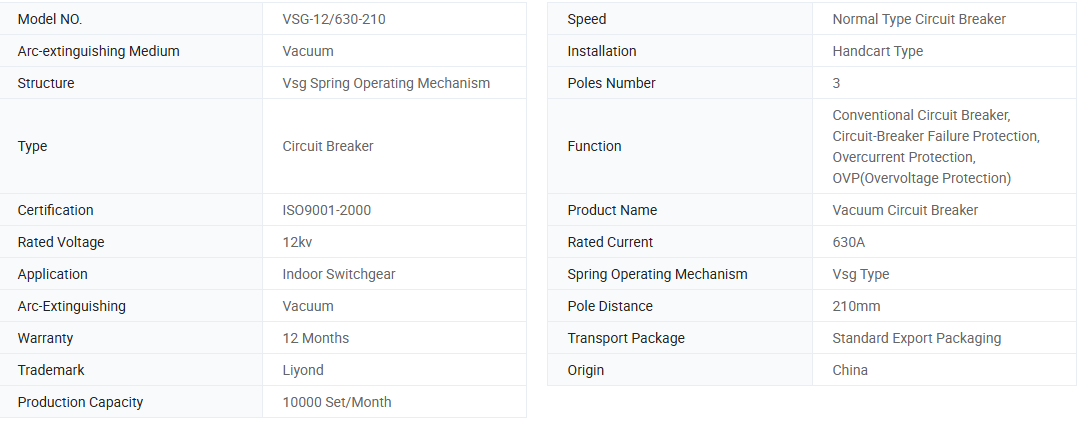

Основне информације.

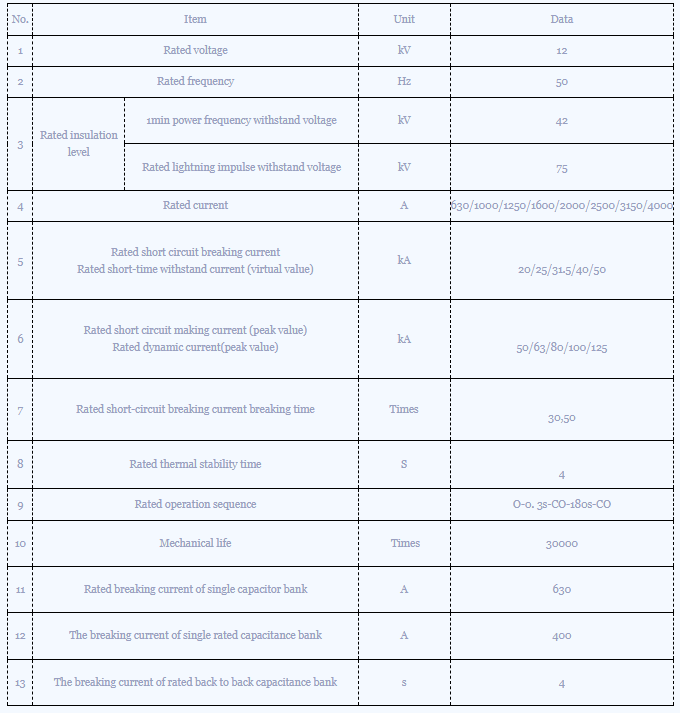

Технички параметар

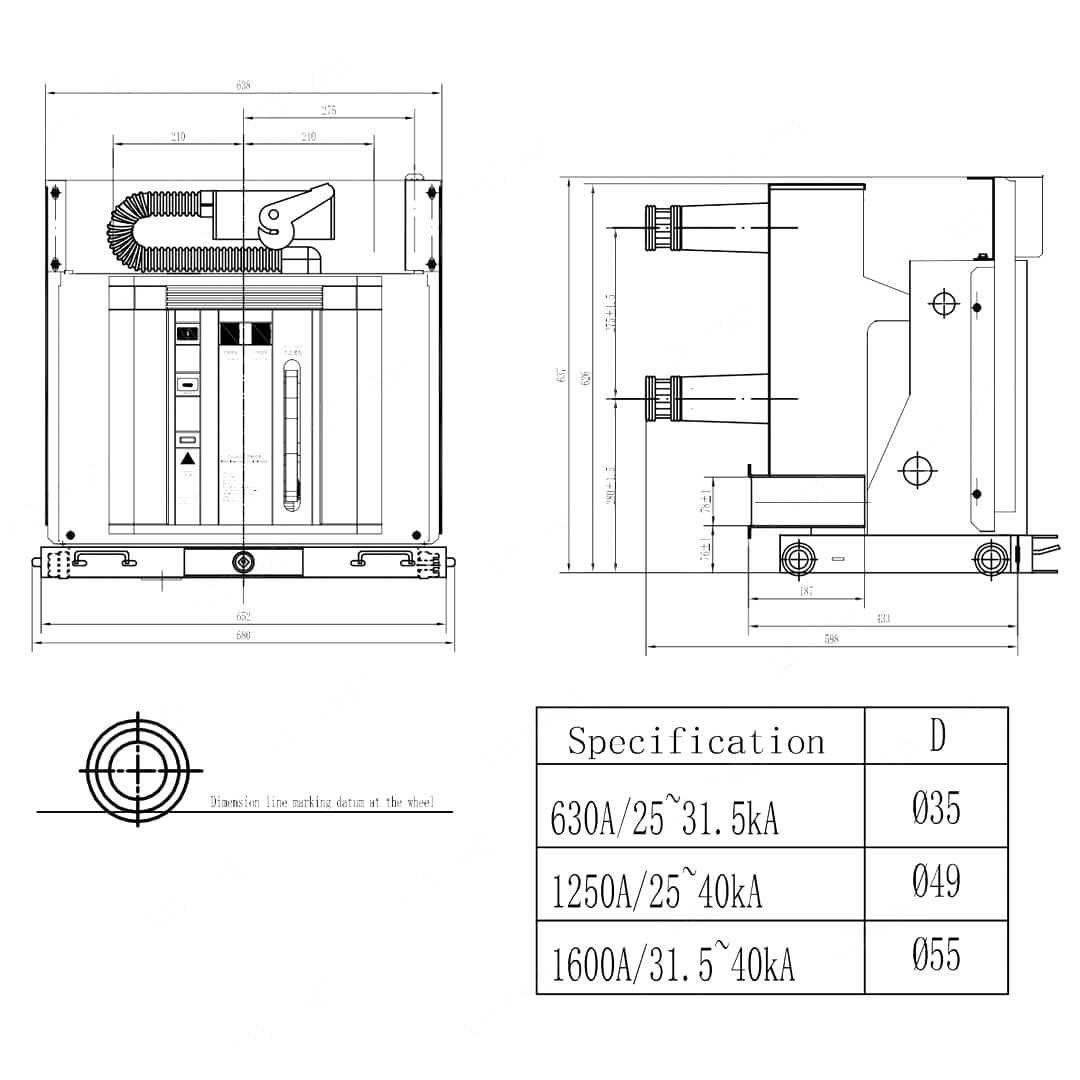

ДИМЕНЗИОНАЛНИ ЦРВЕНИ:

Оперативно окружење:

· Температура околине: не прелази + 40 ° Ц, не мање од -15 ° Ц (складиштење на -30 ° Ц није дозвољено).

· Надморска висина: не прелази 1000м.

· Релативна влага: дневни просек не прелази 95%, месечни просек не прелази 90%. Дневни просечни притисак паре засићења не прелази 22 × 10-3МПА, месечни просек не прелази 18 × 10-3МПА.

· Сеизмички интензитет: не прелази ниво 8.

· Сајтови наношења: Погодно за употребу на местима без пожара, експлозије, тешка загађење, хемијска корозија и озбиљне вибрације.

Упутство за наручивање

1. ВЦБ Пуни тип, главне техничке спецификације, фазна удаљеност и количина

2 Врста и спецификација напона услуге

3. Име и количина резервних делова

Постављана питања

П1: Да ли сте произвођач или трговац?

А1: Ми смо водећи професионални произвођач.

К2: Колико дуго је ваш циклус испоруке?

А2: То зависи од захтева и количине вашег производа. Генерално, потребно је 5 до 10 радних дана за испоруку

К3: Шта је ваша услуга после продаје?

А3: Можемо одговорити на питања корисника да решавају њихове проблеме 24 сата дневно и пружимо свеобухватну техничку подршку за све наше производе.

К4: Како решавате проблеме са квалитетом?

А4: Молимо наведите детаљне фотографије проблема са квалитетом. Наше техничке и квалитетне одељења за инспекцију ће их анализирати. Даћемо задовољавајуће решење у року од 2 дана.

К5: Да ли прихватате прилагођене услуге?

А5: Пружамо ОЕМ / ОДМ услуге и можете да штампате свој лого на производе. Наш професионални технички и котативни тим може пружити задовољавајуће пројекте у складу са вашим цртежима и параметрима.
