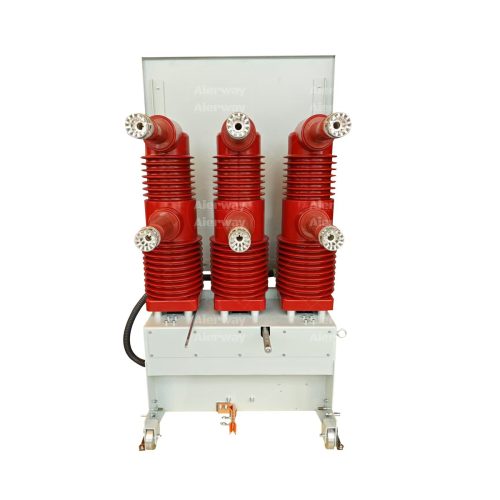

     ВСГ-40.5 Сериес Вакуумски прекидач је нова врста трофазне 50Хз према јединственом концепту дизајна и у комбинацији са потражњом и развојем називног напона у затвореном простору 40.5кВ, може се пружити индустријским и рударско предузећима, електрана и подстаницама као контрола и заштите електричне опреме и погодна је за учесталу операцију.

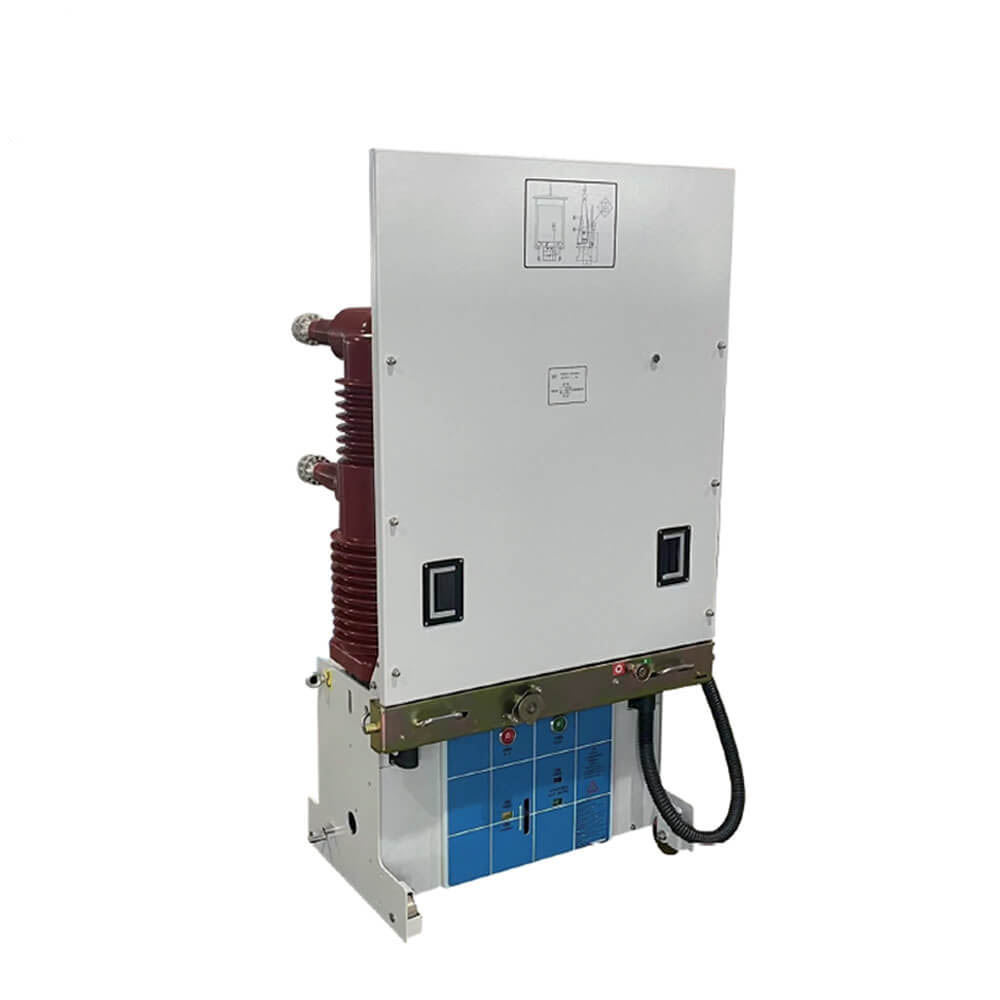

ВБИ Затворени прекидач високог напона вакум је у затвореном уређају са трофазним АЦ 50Хз и називним напоном од 40,5кВ. Може се користити за контролу и заштиту електричне опреме у индустријским и рударским предузећима, електранама и подстаницама, посебно за места са честим операцијама. Инсталациони облик прекидача у кабинету прекидача може бити или фиксни тип или тип одузимања инсталиран на Троллеи.вби у унутрашњости вакуумског круга високих напона у унутрашњости, а лако је инсталирати. То је најбољи избор за контролу и заштиту високонапонских система преноса и дистрибуције.

 Преглед производа

    ВБИ-40.5 Површини вакуумски прекидач је високи перформанси, средњи напонски уређај за пребацивање намењен поузданој заштити и контроли електричних система оцењених на 40.5кВ. Користећи напредну технологију вакуумског прекидача, осигурава ефикасно гашење АРЦ-а, минимално одржавање и дуги оперативни животни век. Идеално за дистрибутивне мреже, индустријске биљке и подстанице, овај прекидач комбинује робусну конструкцију са корисничким операцијама.

Кључне карактеристике

Рејтинг напона:40,5кВ (издржати 95кВ муњени импулс).

Тренутна оцена:Континуирано до 2500А, 31.5Ка капацитет кратког споја.

Вакуумски прекидтер:Херметички запечаћено, без одржавања и еколошки прихватљиво (без сф³ гаса).

Механизам:Пролећни или покретни моторни механизам за брзо затварање / отварање (<50мс).

Безбедност:Интегрисани дизајн против клизања, механичке / електричне блокаде и преклопне за уземљење.

Усклађеност стандарда:Упознаје ИЕЦ 62271, ГБ / Т 1984 и АНСИ Ц37.04.

Упутства за инсталацију

3.1 Провера пре инсталације

Проверите нетакнуто паковање и физичку штету.

Потврдите оцијењене параметре утакмице система.

Осигурајте ниво бетонских бетонских вибрација без вибрација.

3.2 Уградбени кораци

Осигурајте прекидач на под помоћу сидривих вијака (препоручује се М16).

Повежите примарне аутобуске сабирнице са поставкама обртног момента по спецификацијама произвођача (нпр. 50 нм).

Жица секундарна контролна каблови за терминале (означена "Отворена / затворена завојница", "помоћни контакти").

Уземну шасију уземље се сигурно (отпорност на земљу ≤4Ω)

Водич за рад

4.1 Ручни рад

Затварање: Закрените ручну ручку у смеру казаљке на сату док "клик" потврђује ангажман.

Отварање: Притисните дугме Црвено "путовање" или повуците механичку полугу.

4.2 Електрична операција

Примените 220ВДЦ / 110ВАЦ на затварање завојнице (тренутни импулс) за даљинско управљање.

Користите локални / удаљени прекидач за режим.

4.3 Индикатори и аларми

Зелена ЛЕД: прекидач затворен.

Ред ЛЕД: Отворен прекидач / спотакнут.

Алармни контакти: окидач за губитак притиска СФ₆ (ако је опремљен) или пролеће

Одржавање и решавање проблема

5.1 Рутинске провере

Прегледајте контакте сваких 5.000 операција (путем приказа).

Подмажите покретне делове годишње са машћу високе температуре.

Отпорност на тестирање изолације (> 1000МΩ @ 5КВ).

5.2 Честа питања

Неуспјех у затварању: Проверите контролну снагу, опружни набој или услове за закључавање.

Прекомерно гријање: затегните везе; мерите отпорност на контакт (<50μΩ).

Сигурносна упозорења

Де-енергизирати прекидач пре сервисирања.

Само обучено особље треба да обавља одржавање.

Никада не дјелујте са видљивим оштећењем или ненормалним звуковима.

Околина и одлагање

Одложите вакуумски прекидачи као електронски отпад (неопасни).

Рециклирајте метале и пластике по локалним прописима.

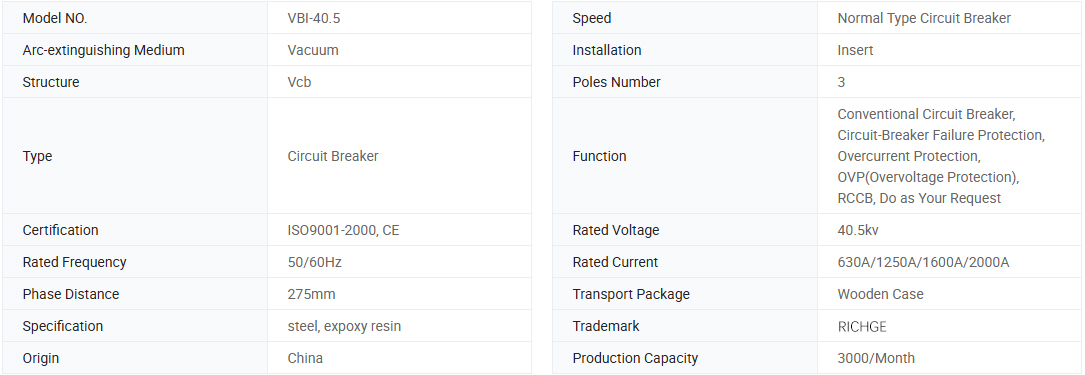

Основне информације.

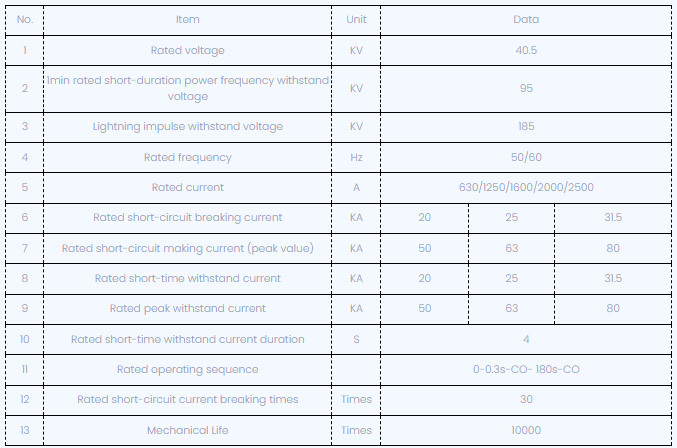

Технички параметри

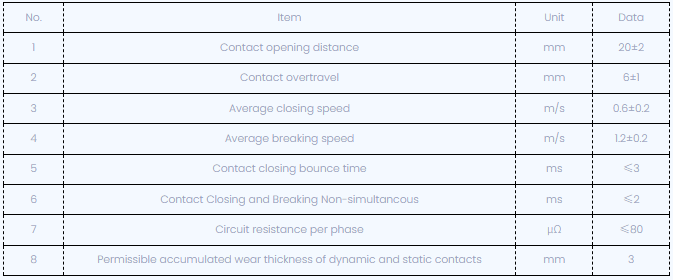

Након подешавања прекидача круга, механички карактеристични параметри су приказани у наставку:

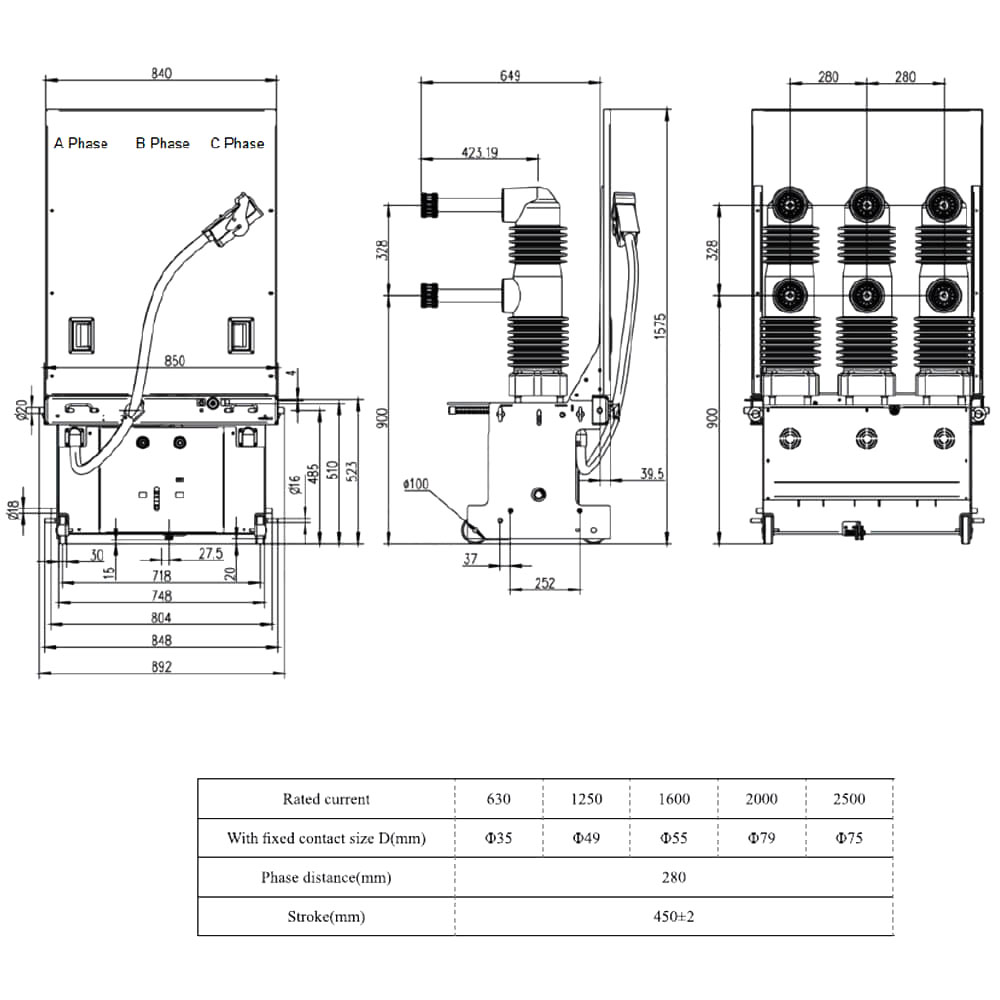

Технички цртежи

Примјена амбијенталних услова

1. Температура околине: -10Ц ~ + 40Ц (омогућава складиштење и транспорт на -30 степени Целзијуса);

2. Амбијентална влага: Просечна влажност дневног боравка не би требало да буде више од 95%. Просечна влажност месеца треба да буде више од 90%;

3. Засићени притисак паре: просечни притисак дана не би требао бити више од 2.2КПА; Просечан притисак месеца не би требао бити више

више од 1,8КПА;

4. Надморска висина: ≤1500м;

5. интензитет земљотреса: ≥8 степен;

6 Требало би да се инсталира на место без пожара, експлозије, озбиљне прљавштине и хемијске ерозије и насилне вибрације.
