Бренд: СОЛХ од Рицхге Тецхнологи
СОЛХ 3Л серија је АирТАЦ стандард3/2 ручни потисни-пулл смерни контролни вентил са нормално затвореним (НЦ) дизајном. Он директно пребацује пнеуматска кола преко аксијалне ручке притиска и повлачења. Као чисто ручна пнеуматска компонента без извора електричног или пнеуматског погона, посебно се примењује за контролу цилиндра са једним дејством, за укључивање и искључивање ваздушног круга, рад у покрету и системе сигурносне блокаде опреме, који се широко користе у отклањању грешака, заустављању у нужди и радним сценаријима заштићеним од експлозије.
1.1 Стандардна дефиниција интерфејса са 3 порта
• П Порт: Главни улазни отвор за компримовани ваздух
• А Порт: Радни излазни прикључак, повезан на цилиндре једносмерног дејства
• Р Порт: Издувни отвор, подршка за уградњу пригушивача за смањење буке
• Дриве Моде: Аксијални прави ручни пусх-пулл рад
• Структурна карактеристика: Прецизна структура калема, тело од легуре алуминијума високе чврстоће, уграђени механизам за аутоматско ресетовање опруге
• Нормално стање ресетовања: Унутрашња опруга затеже калем, П улаз је затворен, Радни прикључак комуницира са Р издувним отвором за смањење притиска.
• Воркинг Пулл Стате: Ручно повуците аксијалну ручицу да бисте преокренули језгро вентила, П порт комуницира са А портом за довод ваздуха, Р издувни отвор је затворен да би погонски цилиндар деловао.
• Релеасе Ресет: Олабавите ручицу, вентил се аутоматски ресетује силом опруге, прекида довод ваздуха и испушта преостали притисак.
• Цоре Логиц: Стандардна НЦ нормално затворена структура са функцијом ручног ресетовања, ефикасно спречавајући неправилан рад и осигуравајући сигурност опреме.

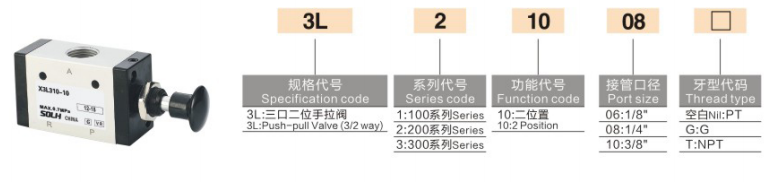

1. Логика кодирања: 3Л [Шифра величине] 10 - [Величина порта] [Тип нити]
|
Сегмент кода |
Детаљна дефиниција |
|
3Л |
3/2 ручни ручни вентил серије |
|
Шифра величине |
1=100(М5/Г1/8"); 2=200(Г1/4"); 3=300(Г3/8"); 4=400(Г1/2") |
|
10 |
Фиксни код за структуру ресетовања опруге 3/2 |
|
Порт Сизе |
06=Г1/8", 08=Г1/4", 10=Г3/8", 15=Г1/2" |
|
Тхреад Типе |
Бланк=ПТ стандардни навој; Т=НПТ навој; Г=Г навој |
2. Уобичајени модели
• 3Л110-06: Г1/8 порт, ручни вентил мале величине за микро пнеуматске системе
• 3Л210-08: Г1/4 прикључак, најуниверзалнији модел, савршено усклађен са стандардним цилиндрима једносмерног дејства
• 3Л310-10: Г3/8 порт, дизајн великог протока за опрему са цилиндром високог потиска
• 3Л410-15: Г1/2 прикључак великог отвора, погодан за тешке пнеуматске кругове великог протока
|
Параметер Итем |
Спецификација |
|
Воркинг Медиум |
Филтрирани компримовани ваздух (прецизност филтрације ≥40μм) |
|
Опсег радног притиска |
0.15～0.8МПа |
|
Прооф Прессуре |
1.2МПа |
|
Опсег радне температуре |
-20℃～+70℃ |
|
3Л110-06 Параметар протока |
Ефективна површина 10,2 мм², Цв=0,6 |
|
3Л210-08 Параметар протока |
Ефективна површина 17.0мм², Цв=1.0 |
|
3Л310-10 Параметар протока |
Ефективна површина 28,0 мм², Цв=1,65 |
|
Захтеви за подмазивање |
Дизајн без мазива (опционо подмазивање за посебне услове) |
|
Метод инсталације |
Монтажа на панел / монтажа на базу, фиксна инсталација у више положаја |
|
Материјал тела |
Легура алуминијума високе чврстоће |
• Чисто ручни сигурносни дизајн отпоран на експлозију: Без електричних компоненти и извора контроле ваздуха, нула ризика од варница. Погодно за хитно заустављање, отклањање грешака у опреми и окружења отпорна на експлозију прашине са ултра високом радном сигурношћу.
• Аксијална Пусх-Пулл операција која штеди рад: Равна линеарна дршка са јасним повратним информацијама и оштрим кретањем уназад, стабилан осећај у руци и није лако заглавити.
• Аутоматско ресетовање опруге и НЦ безбедност: Подразумевано нормално затворено стање, аутоматски се ресетује и прекида довод ваздуха након отпуштања ручке, ефикасно избегавајући континуирано деловање узроковано погрешним радом.
• Компактна и издржљива структура: Интегрисано тело од легуре алуминијума са дизајном калема са ниским трењем, поузданим заптивачем, отпорношћу на хабање и дугим веком трајања.
• Професионални цилиндар са једним дејством: 3/2-смерна наменска логика ваздушног кола, савршено прилагођена цилиндрима са једносмерним дејством са повратном опругом, као што су механизми за стезање и избацивање.
• Висока компатибилност и заменљивост: Конзистентна величина инсталације са пнеуматским контролним вентилима серије 3А, који подржавају директну замену и пребацивање ручних/пнеуматских режима управљања.
• Ручна контрола цилиндара једносмерног дејства за системе за стезање, избацивање и повратно кретање опруге
• Контрола укључивања и искључивања пнеуматског кола, отклањање грешака у покрету опреме и сигурносни прекидач за одржавање
• Ручна пнеуматска контрола за зоне заштићене од експлозије, без напајања и прашњава индустријска окружења
• Пнеуматски логички системи усклађени са 3А пнеуматским вентилима за ручну/пнеуматску композитну контролу
СОЛХ 3Л серија је класични 3/2 путни НЦ нормално затворени ручни потисни-пулл вентил са аутоматским ресетовањем опруге. То је компактна, безбедна и издржљива стандардна ручна компонента за управљање специјално дизајнирана за пнеуматске системе цилиндра са једним дејством.
