3В серија 3/2 пнеуматски соленоидни вентил | НЦ/НО контролни вентил са директним и пилотским управљањем

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и структурални интерфејс

     СОЛХ 3В серија је стандард3/2-краки електрично контролисан смерни електромагнетни вентил доступно удиректног деловања ипилот-оператед структуре. Дизајниран посебно за контролу цилиндра са једним дејством, пнеуматско пребацивање кола и регулацију вакуумског система, обезбеђује две конфигурације језгра: нормално затворено (НЦ) и нормално отворено (НО). Са издржљивим телом од легуре алуминијума, компактном структуром, брзим одзивом и опционим покретањем при нултом притиску, служи као стандардни универзални контролни вентил за минијатурне пнеуматске системе аутоматизације.

  1.1 Стандардна 3/2 дефиниција порта

     • П Порт: Главни улаз ваздуха

     • А Порт: Радни прикључак, повезан са пнеуматским цилиндрима једноструког дејства или вакуумским млазницама

     • Р Порт: Издувни отвор за ваздух, уградити пригушивач за смањење буке

  1.2 Класификација погона и конструкција

     • Дриве Моде: Електромагнетно директно дејство / опционо са управљањем пилотом

     • Врста серије: Директно дејство (3В1/3В2); Пилотски (3В100/3В200/3В300)

     • Материјал тела: Легура алуминијума високе чврстоће, лагана и издржљива

2. Принцип рада 3/2-краког вентила

     Серија 3В усваја дизајн управљања са једним намотајем, подељен на НЦ и НО типове са потпуно независном радном логиком, која се широко користи за аутоматско ресетовање цилиндра и контролу вакуумског кола.

  2.1 Нормално затворен (НЦ) – најчешћи тип

  Применљиви модели: 3В110, 3В210, 3В310

     • Ресетовање стања искључења: Ресет опруге затвара П улазни отвор; Порт А комуницира са портом Р за издувне гасове, без излазног притиска.

     • Радно стање по укључењу: Електромагнетна сила вуче језгро вентила да се пребаци; П улаз се повезује са А радним прикључком за довод ваздуха; Р издувни отвор је потпуно затворен.

  2.2 Нормално отворени (НО) тип

  Применљиви модели: 3В120, 3В220, 3В320

     • Ресетовање стања искључења: П улаз комуницира са А радним портом за континуирано довод ваздуха; Р издувни отвор је затворен.

     • Радно стање по укључењу: П улазни отвор је запечаћен; Радни порт комуницира са Р портом за смањење притиска и издувавање.

3. Класификација серије и параметри спецификације

  3.1 Серија директног дејства (3В1 / 3В2) – Покретање без притиска

  Цоре Адвантаге: Подржава покретање 0МПа нултог притиска, ултра-брзу брзину одзива (＜0,05с), стабилне перформансе за услове рада ниског притиска и вакуума.

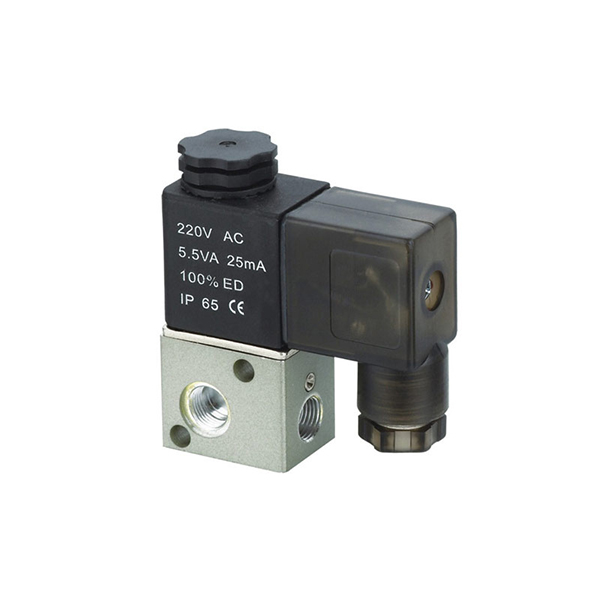

  • 3В1 Мицро Сериес

￮ Величина порта: М5, Г1/8 (06)

￮ Област протока: 10,2 мм² (ЦВ=0,6)

￮ Типични модел: 3В1-06, 3В1-М5

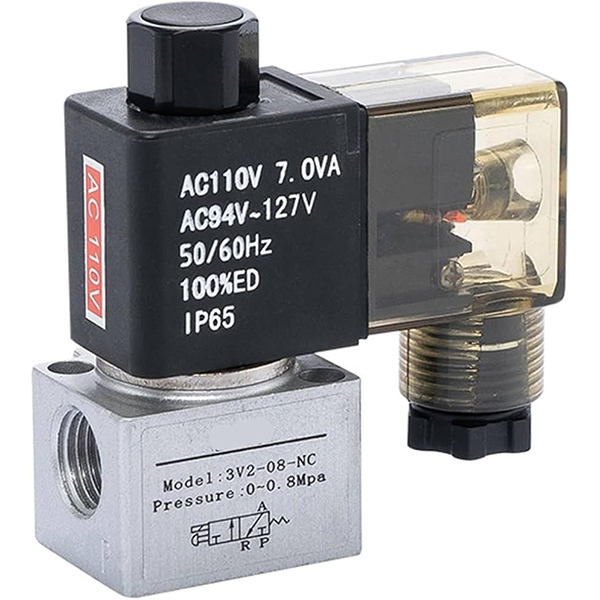

  • 3В2 Мини серија

￮ Величина порта: Г1/8 (06), Г1/4 (08)

￮ Област протока: 17,0 мм² (ЦВ=1,0)

  3.2 Серија којом управља пилот (3В100 / 3В200 / 3В300) – Велики проток

  Цоре Адвантаге: Велики капацитет протока и ниска потрошња енергије; захтева минимални притисак покретања за стабилно пребацивање, погодан за пнеуматска кола са стандардним притиском.

  • 3В100 Сериес: Величина порта М5, Г1/8 (06)

  • 3В200 Универзална серија

￮ Величина порта: Г1/4 (08)

￮ Област протока: 17,0 мм² (ЦВ=1,0)

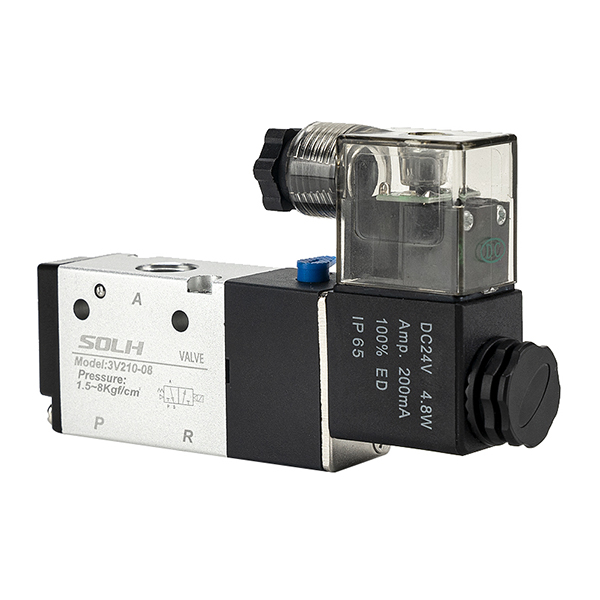

￮ Типичан модел: 3В210-08

  • 3В300 Серија великог протока

￮ Величина порта: Г3/8 (10)

￮ Област протока: 28,0 мм² (ЦВ=1,65)

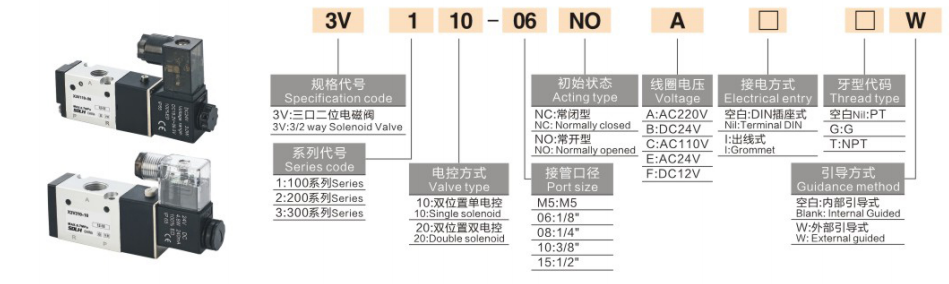

4. Комплетна правила кодирања модела и примери наруџбине

  1. Логика кодирања: 3В [Код серије] [Код функције] - [Величина порта] [Код напона] [Шифра ожичења]

 2. Стандардни примери налога

     • 3В210-08-Б: 3/2 начин, НЦ тип, Г1/4 порт, ДЦ24В, ДИН утичница

     • 3В1-06-А: 3/2 начин, НЦ тип, Г1/8 порт, АЦ220В

5. Основни технички параметри

6. Основне предности производа

     • Наменски 3/2 Ваи Десигн: Савршено усклађен са цилиндрима једносмерног дејства са повратом опруге, ексклузивно за пнеуматско извођење стезања, подизања и ресетовања.

     • Двоструки режими рада: Опциони типови нормално затворени (ресетовање при искључењу) и нормално отворени (искључено напајање) за прилагођавање различитој логици процеса.

     • Опције двоструког погона: Тип директног дејства подржава покретање при нултом притиску за сценарије вакуума/ниског притиска; пилот-оперисани тип остварује велики проток и стабилан рад мале снаге.

     • Компактан и издржљив: Мини интегрисана структура, одличне перформансе заптивања, дуг радни век и дизајн без подмазивања.

     • Флексибилна електрична конфигурација: Вишеструке спецификације напона (АЦ220В/110В/24В, ДЦ24В/12В) и двоструки начини ожичења испуњавају глобалне захтеве за усклађивањем.

     • Висока компатибилност: Иста величина уградње као 3А пнеуматски контролни вентили и 3Л ручни вучни вентили, подржавају директну замену и надоградњу.

7. Типични сценарији примене

     • Аутоматска контрола цилиндара једносмерног дејства (стезање, подизање, механизам за ресетовање опруге)

     • Пребацивање генератора вакуума и система усисне млазнице (директно дејство подржава контролу негативног притиска)

     • Контрола укључивања-искључивања пнеуматског круга, сигурносна блокада опреме, рад малог покретача

     • Директна замена за вентиле са ваздушном контролом 3А и вентиле са ручним управљањем од 3Л у стандардним пнеуматским системима

Резиме једне реченице

     СОЛХ 3В серија је стандардни 3/2-смерни електромагнетни смерни вентил са НЦ/НО двоструким модовима и директним/пилот двоструким погонским структурама, професионално примењен на једноделни погон цилиндра и контролу вакуумског кола, који служи као главна контролна компонента за минијатурне пнеуматске системе аутоматизације.
