4А серија 5/2 & 5/3 пнеуматски контролни вентил | Смерни вентил на чист ваздух

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основна структура

     СОЛХ 4А серија је АирТАЦ стандард5/2 и 5/3 путни екстерни пнеуматски смерни вентил, сматра сечиста пнеуматска верзија електромагнетних вентила серије 4В. Потпуно вођен ваздушним сигналима без икаквих електричних компоненти или електромагнетних намотаја, пружа суштински безбедне перформансе пнеуматског пребацивања. Дизајниран за пнеуматска кола отпорна на експлозију, без напајања и сигурносне блокаде, има структуру калема, поуздано заптивање и тело од легуре алуминијума високе чврстоће, постижући савршену компатибилност и заменљивост са главним вентилима серије 4В.

  1.1 Стандардна дефиниција интерфејса са 5 портова

     • П Порт: Главни улазни отвор за компримовани ваздух

     • А/Б радни портови: Излазни прикључци за повезивање цилиндара двоструког дејства за контролу извлачења и увлачења

     • Р/С издувни портови: Издувни отвори за растерећење притиска, компатибилни са стандардном инсталацијом пригушивача

     • Дриве Моде: Екстерна пнеуматска контрола, ваздушни сигнали улазе са билатералних контролних портова

     • Карактеристика структуре: Прецизан дизајн клизног калема, издржљиво тело од легуре алуминијума, стабилне и дуговечне перформансе заптивања

2. 5/2-краки пнеуматски контролни вентил (основно кретање уназад)

  2.1 Једнострука пнеуматска контрола (4А110/210/310/410)

     • Принцип рада: Притисак ваздуха примењен на једном бочном контролном прикључку за реверзију вентила; аутоматско ресетовање опруге након отпуштања притиска.

     • Основне карактеристике: Дизајн ресетовања без грешке са искључењем ваздуха, једноставном структуром и високом оперативном стабилношћу.

     • Типичан модел: 4А210-08 (Г1/8 порт, једнострука контрола ваздуха, 5/2 смер)

  2.2 Двострука пнеуматска контрола (4А120/220/320/420)

     • Принцип рада: Наизменични притисак на билатералним контролним отворима за ваздух; нема опруге за ресетовање, одржава тренутни положај вентила након прекида ваздуха сафункција закључавања меморије.

     • Основне карактеристике: Висока прецизност позиционирања, рад који штеди енергију (није потребно непрекидно довод ваздуха), стабилно држање положаја искљученог ваздуха.

     • Типичан модел: 4А220-08 (Г1/8 порт, дупла контрола ваздуха, 5/2 смер)

3. 5/3-путни двоструки пнеуматски контролни вентил (прецизна средња контрола)

  Сви 5/3-путни модели серије 4А (4А130/230/330/430) усвајају двоструку пнеуматску контролу, опремљени са три професионалне функције средњег положаја како би се испунили захтеви напредне пнеуматске контроле.

     • Затворени центар (тип Ц): Сви портови су потпуно затворени у средњем положају. Реализује закључавање цилиндра, задржавање притиска и заштиту од пада за вертикалне и висеће станице.

     • Издувни центар (Е тип): А/Б радни портови комуницирају са издувним отворима у средњем положају. Систем потпуно ослобађа притисак, омогућавајући слободно плутање цилиндра, ручно отклањање грешака и сигурносну заштиту опреме.

     • Центар притиска (тип П): П довод ваздуха комуницира са оба А/Б порта у средњем положају. Претвара цилиндар двоструког дејства у излаз једноструког дејства, погодан за синхроно стезање и контролу баланса силе.

4. Стандардна правила кодирања модела и уобичајени модели

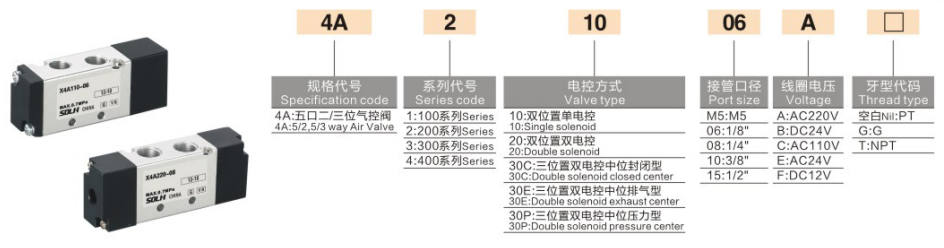

 1. Логика кодирања: 4А [Код величине] [Код контроле / средње функције] - [Величина порта]

  2. Уобичајени модели главног тока

     • 4А210-08: Једнострука пнеуматска контрола, 5/2 начин, Г1/4 порт

     • 4А220-08: Двострука пнеуматска контрола, 5/2 начин, Г1/4 порт

     • 4А230Ц-08: Двострука пнеуматска контрола, 5/3 начин затворен центар, Г1/4 порт

     • 4А310-10: Једнострука пнеуматска контрола, 5/2 смјера, Г3/8 прикључак великог протока

5. Универзални основни технички параметри (АирТАЦ стандард)

6. Основне предности производа

     • Интринсиц Екплосион-прооф & Сафе: Чиста пнеуматска структура без електричних компоненти и варница. Потпуно прилагодљив прашњавим, влажним, запаљивим и експлозивним радним окружењима, остварујући безбедан рад без ризика.

     • Дуал Цонтрол Мемори Функција: Модели са двоструком пнеуматском контролом одржавају положај вентила након прекида ваздуха, подржавајући дуготрајно позиционирање и задржавање притиска без непрекидног довода ваздуха, штедећи енергију и стабилан.

     • Свестране средње функције у три положаја: Опремљен са Ц/Е/П три средња режима за покривање захтева за закључавање цилиндра, слободно плутање растерећења притиска и синхрону стабилизацију притиска стезања.

     • 100% универзална заменљивост: Доследне инсталационе димензије и параметри протока са електромагнетним вентилима серије 4В, омогућавајући директну замену и надоградњу електричних контролних система на чисте пнеуматске системе.

     • Стабилне и издржљиве перформансе: Прецизна структура калема са ниским отпором на трење, ниским притиском при покретању, одличном непропусношћу и дугим радним веком са радом без подмазивања.

7. Типични сценарији примене

     • Цилиндар са двоструким дејством пнеуматска контрола уназад и системи сигурносне блокаде опреме

     • Зона отпорна на експлозију, неенергетска опрема, пнеуматска контролна кола рударске, хемијске и индустрије премаза

     • Безбедносна пнеуматска кола која захтевају ресетовање искључења ваздуха или дуготрајно задржавање позиције

     • Чисти пнеуматски логички системи састављени од ручних вентила, механичких контролних вентила и пнеуматских вентила за кретање

Резиме једне реченице

  СОЛХ 4А серија је универзални 5/2 и 5/3 чист пнеуматски регулациони вентил са једном/двоструком контролом ваздуха и три Ц/Е/П средње функције. Са интринзичном безбедношћу и заменљивим димензијама серије 4В, то је пожељна основна компонента за противексплозивна, неелектрична и високобезбедна пнеуматска контролна кола.
