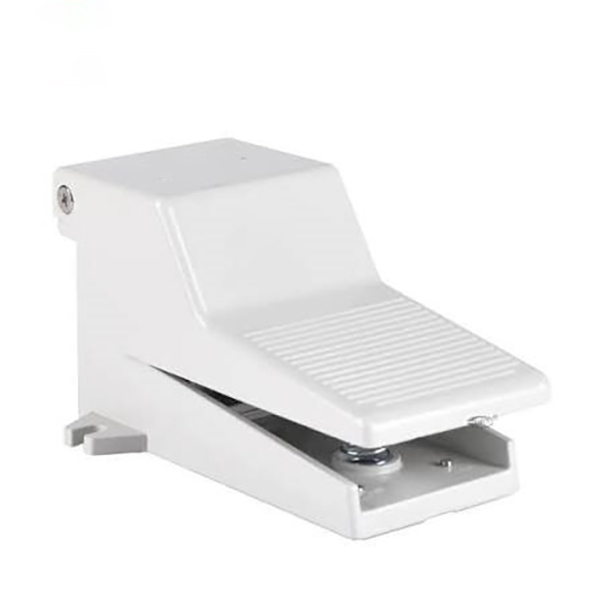

4Ф серија 5/2 вентила за ножну педалу | Пуни алуминијумски пнеуматски ножни вентил директног дејства

Бренд: СОЛХ од Рицхге Тецхнологи | Потпуно компатибилна замена за ножни вентил АирТАЦ 4Ф серије

1. Преглед производа

     СОЛХ 4Ф серија је професионална5/2-смерни пнеуматски регулациони вентил ножне педале потпуно компатибилан и заменљив са читавом серијом АирТАЦ 4Ф. Прихватајући потпуно ливено тело од алуминијумске легуре и задебљану педалу против клизања са структуром за ресетовање опруге директног дејства, специјално је дизајниран зацилиндар са двоструким дејством унапред и уназад. Комплетна серија покрива четири конфигурабилна типа: стандардно саморесетовање, Л механичко самозакључавање, Г сигурносни заштитни поклопац и ЛГ закључавање + интеграцију штитника. Може ручно заменити соленоидне вентиле за старт-стоп опреме и пребацивање смера, широко примењене у алатима, штанцању, закивању и индустријским пнеуматским управљачким сценаријима.

  1.1 језгро 5/2 Ваи Аир Цирцуит Логиц

     • Дефиниција ваздушне луке: П (главни улаз ваздуха), А/Б (двострука радна излаза), Р1/Р2 (двострука независна издувна отвора)

     • Нормално стање (педала отпуштена): П се повезује на Б за довод ваздуха; А се повезује на Р1 за издув, цилиндар се увлачи и ресетује

     • Радно стање (притиснута педала): П се повезује на А за довод ваздуха; Б се повезује са Р2 за издув, цилиндар се извлачи и ради

     • Стандардни тип који није Л: Тренутни повратни одскок опруге након отпуштања стопала за контролу повременог трчања

     • Л Тип закључавања: Притисните једном за закључавање положаја и одржавање притиска ваздуха; притисните поново да откључате и ресетујете растерећење притиска

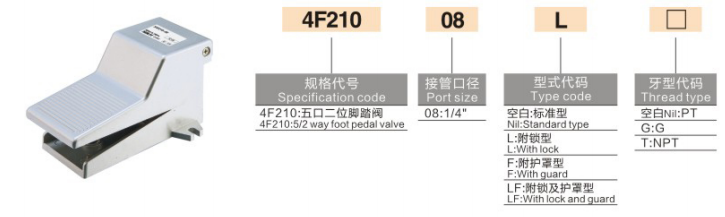

2. Правила кодирања модела и дефиниција суфикса

     Цодинг Логиц: 4Ф210 - [Величина порта] + [Суфикс функције] - [Тип нити]

  2.1 Основни модел и величина порта

     • 4Ф210: Универзални маинстреам 5/2 путни ножни вентил основног тела

     • 06: Г1/8 (ПТ1/8) навојни прикључак

     • 08: Г1/4 (ПТ1/4) универзална главна спецификација

 2.2 Водич за избор суфикса основне функције

  2.3 Суфикс типа нити

     • Празно: ПТ конусни навој (стандардно подразумевано)

     • G: Британски стандард Г паралелни навој

     • T: НПТ амерички стандардни конусни навој

  Пример модела: 4Ф210-08 | Г1/4 стандардни ножни вентил са саморесетовањем; 4Ф210-08ЛГ | Г1/4 самоблокирајући ножни вентил са сигурносним заштитним поклопцем

3. Основни технички параметри

4. Разлика у избору: 4Ф 5/2 Ваи вс 3Ф 3/2 Ваи ножни вентил

5. Предности језгра структуре

     • Двоструки независни дизајн издувних гасова: Опремљен са две одвојене издувне рупе како би се обезбедио несметан издувни гас током кретања цилиндра уназад, брз одзив на акцију и стабилан рад без застоја.

     • Педала против клизања за тешке услове рада: Површина педале са текстуром на ваљцима ефикасно повећава трење, спречавајући клизање током искорачења са великим оптерећењем и побољшавајући оперативну стабилност.

     • Стабилан независни механизам за закључавање: Независна структура за закључавање обезбеђује чврсто позиционирање и лагано откључавање. Напомена: Није погодно за ултрависоке фреквентне услове рада са континуираним ударом.

     • Опциони сигурносни заштитни поклопац: Прилагођени пластични штитник отпоран на прашину ефикасно избегава случајно кретање уназад узроковано падањем радних комада или неправилним додиром особља, побољшавајући безбедност рада на лицу места.

     • Потпуна алуминијумска издржљива структура: Интегрисано тело од легуре алуминијума од ливеног под притиском има високу тврдоћу, отпорност на ударце и дуг радни век за оштре индустријске радионице.

6. Типични сценарији примене

     • Ручна контрола цилиндра двоструког дејства: Извор ваздуха → 4Ф ножни вентил → цилиндар двоструког дејства. Тип саморесетовања омогућава проширење при притиску и увлачење при отпуштању; тип закључавања одржава притисак стезања за дуготрајно позиционирање.

     • Контрола опреме за индустријску обраду: Професионална ножна преклапања за машине за штанцање, машине за закивање и брусилице, ослобађајући руке за ефикасан рад обраде.

     • Отклањање грешака опреме на лицу места: Привремено замените соленоидне вентиле ручним ножним вентилима за отклањање грешака у пнеуматском кругу, погодним за пробни рад опреме и калибрацију параметара.

Резиме једне реченице

     СОЛХ 4Ф серија је потпуно алуминијумски 5/2-смерни вентил за педалу директног дејства са опцијама саморесетовања, самозакључавања и заштите од погрешних радњи. Са двоструким брзим издувним гасом, великим протоком и потпуном АирТАЦ компатибилношћу, то је стандардни индустријски ножни контролни вентил за пребацивање напред/назад цилиндра двоструког дејства и пнеуматску контролу механичке обраде.
