4Х Серије 5/2 & 5/3 Ваи Ручни вентил са полугом | Ручни управљачки вентил

Бренд: СОЛХ од Рицхге Тецхнологи | 5/2 5/3 пнеуматски вентил ручне полуге за ручно отклањање грешака и сигурносно заустављање

1. Преглед производа и основна структура

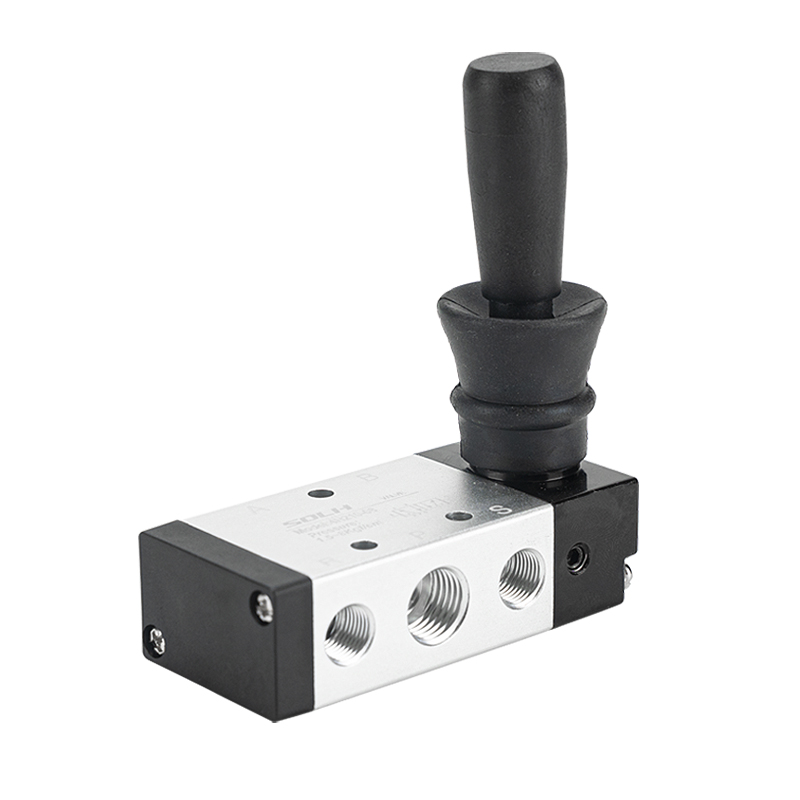

     СОЛХ 4Х серија је АирТАЦ стандард5/2 и 5/3 путни ручни управљачки вентил са полугом, такође познат као ручни вентил на калем. Пребацује пнеуматска кола искључиво ручним радом полуге без електричних или пнеуматских контролних сигнала. Широко се користи за ручно отклањање грешака у опреми, сигурносно заустављање у хитним случајевима и контролу покрета цилиндра, има прецизну структуру калема и издржљиво тело од алуминијумске легуре са двоструким режимима позиционирања ресетовања опруге и закључавања челичне куглице. Потпуно заменљив са 4В електромагнетним вентилима и 4А пнеуматским вентилима, то је универзална ручна управљачка компонента за стандардне пнеуматске системе.

  1.1 Стандардна дефиниција интерфејса са 5 портова

     • П Порт: Главни улазни отвор за компримовани ваздух

     • А/Б радни портови: Двоструки излазни портови за повезивање цилиндара са двоструким дејством за контролу хода продужавања и увлачења

     • Р/С издувни портови: Издувни отвори за растерећење притиска, компатибилни са стандардном инсталацијом пригушивача за смањење буке

     • Дриве Моде: Права ручна ручица за пребацивање

     • Структурна карактеристика: Високо прецизан тип калема, тело од легуре алуминијума високе чврстоће, ресетовање опруге / структура за позиционирање челичне куглице за стабилан рад

2. 5/2 ручни вентил са полугом (два положаја)

  2.1 Тип ручног ресетовања опруге (4Х210/310/410)

     • Принцип рада: Пребаците ручицу да бисте обрнули струјни круг ваздуха; полуга се аутоматски ресетује силом опруге након отпуштања руку.

     • Основне карактеристике: Тренутачно ресетовање са отпуштањем руком, одличне перформансе против погрешних операција и висока радна безбедност.

     • Типичан модел: 4Х210-08 (Г1/4 порт, 5/2 ручни вентил за ресетовање опруге)

  2.2 Тип ручног закључавања (4Х210Л/310Л)

     • Принцип рада: Опремљен са самоблокирајућом структуром полуге. Вентил одржава обрнути положај након укључивања и потребно му је ручно ресетовање да би се вратио.

     • Основне карактеристике: Стабилно позиционирање и дуготрајно држање позиције, ефикасно спречава случајни додир и погрешну радњу, погодно за дуготрајне радне услове.

     • Типичан модел: 4Х210Л-08 (Г1/4 порт, 5/2 ручни вентил са закључавањем)

3. 5/3 ручни вентил са полугом (три положаја)

  4Х230/330/430 серија 5/3 ручних вентила усвајају двоструко стабилан дизајн позиционирања челичне куглице, са три професионалне функције средњег положаја како би се испунили захтеви напредне пнеуматске контроле.

     • Затворени центар (тип Ц): Потпуно затворен у средњем положају. Реализује закључавање цилиндра, држање притиска и заштиту од пада за висеће и вертикалне станице.Типичан модел: 4Х230Ц-08

     • Издувни центар (Е тип): А/Б радни портови комуницирају са издувним отворима у средњем положају. Систем у потпуности ослобађа притисак, омогућавајући слободно плутање цилиндра, ручно отклањање грешака у опреми и сигурносну заштиту.Типичан модел: 4Х230Е-08

     • Центар притиска (тип П): П довод ваздуха комуницира са А/Б портовима у средњем положају, претварајући цилиндар двоструког дејства у излаз једносмерног дејства за синхроно стезање и контролу баланса силе.Типичан модел: 4Х230П-08

4. Стандардна правила кодирања модела и уобичајени модели

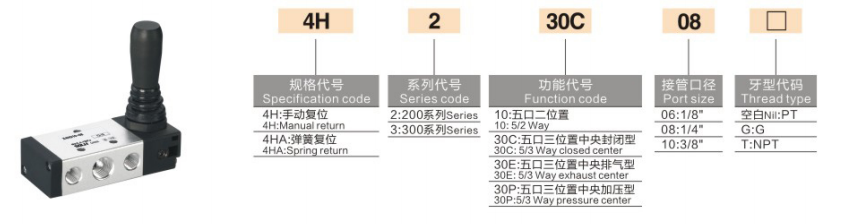

 1. Логика кодирања: 4Х [Код величине] [Код функције] - [Величина порта]

  2. Уобичајени модели

     • 4Х210-08: 5/2 начин ресетовања опруге, Г1/4 порт универзални ручни вентил

     • 4Х210Л-08: 5/2 начин самозакључавајући тип дуготрајног задржавања позиције

     • 4Х230Ц-08: 5/3 начин затвореног центра, модел држања притиска и закључавања цилиндра

     • 4Х310-10: 5/2 начин ресетовања опруге, Г3/8 ручни контролни вентил великог протока

5. Технички параметри универзалног језгра

6. Основне предности производа

     • Чисто ручне безбедносне перформансе отпорне на експлозију: Нису потребне електричне компоненте и напајање, нула ризика од варница. Савршено погодан за отклањање грешака у опреми, рад у случају нужде и ручну контролу у запаљивим, експлозивним и прашњавим окружењима.

     • Двоструки режими позиционирања за потпуне сценарије: Тип опружног ресетовања за тренутно сигурносно ресетовање и спречавање погрешног рада; тип закључавања за дуготрајно стабилно држање положаја, покривајући краткотрајни трчање и дуготрајне услове рада.

     • Свестране средње функције у три положаја: Опремљен са Ц/Е/П три средња режима за реализацију закључавања цилиндра и држања притиска, сигурносног растерећења притиска система и синхроне контроле баланса стезања.

     • Флексибилна и универзална инсталација: Подржава монтажу на панел и монтажу на базу са фиксном инсталацијом са више углова. Потпуно универзалан и заменљив са 4В електричним контролним вентилима и 4А пнеуматским контролним вентилима у уградним димензијама.

     • Стабилан и издржљив рад: Прецизно усклађивање калемова и структура за позиционирање челичне куглице обезбеђују јасан осећај руке, оштро кретање уназад, ниско трење и дуг радни век.

7. Типични сценарији примене

     • Ручно отклањање грешака, јог рад и безбедносна контрола одржавања цилиндара двоструког дејства

     • Сигурносна блокада врата и пнеуматски кругови за заустављање у нужди, ручна контрола за зоне заштићене од експлозије

     • Ручна контрола уназад за неенергетску опрему и аутоматизоване производне линије

     • Замена и отклањање грешака на лицу места 4В електромагнетних вентила и 4А пнеуматских вентила за флексибилно пребацивање електричних/пнеуматских/ручних режима управљања

Резиме једне реченице

     СОЛХ 4Х серија је универзални 5/2 и 5/3 ручни вентил са полугом за ресетовање/закључавање и Ц/Е/П три средње функције. Одликује га чисто ручни сигурносни рад и 4В/4А пуна заменљивост, то је стандардни вентил са ручним управљањем за ручно отклањање грешака пнеуматског система и сигурносну контролу заустављања у нужди.
