4М серија НАМУР стандардни 5/2 електромагнетни вентил | Вентил са плочицом монтиран на актуатор

Бренд: СОЛХ од Рицхге Тецхнологи

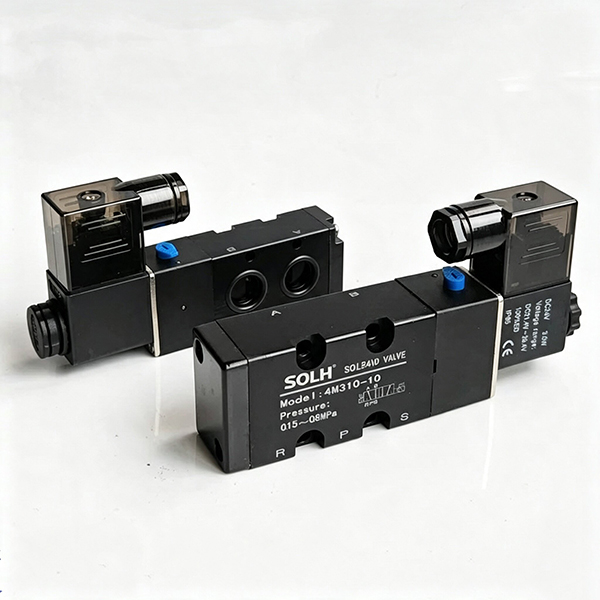

1. Преглед производа

     СОЛХ 4М серија је професионалнаНАМУР стандардни 5/2-краки електромагнетни вентил специјално дизајниран за аутоматско управљање пнеуматским актуатором. Стриктно је у складу са међународним НАМУР стандардима за бочну монтажу са стандардним отворима за монтажу на дну вентила. Вентил се може директно ламинирати и уградити на страну пнеуматских кугличних вентила и актуатора лептир вентила без средњих адаптерских цеви за ваздух. Искључиво се користи за аутоматска контролна кола вентила, у потпуности одговара стандардима Аиртац 4М серије и структурно се разликује од конвенционалних 4В електромагнетних вентила типа цеви.

  1.1 Основне спецификације производа

     • Фунцтион Моде: 5/2 начин (5-порт 2-положај)

     • Структура погона: Тип унутрашњег пилотског калема, рад без подмазивања

     • Стандард за монтажу: НАМУР стандардна бочна монтажа (основа интегрисана са ваздушним круговима П/А/Б/Р1/Р2)

     • Маинстреам Моделс: 4М210-08, 4М210-06, 4М110-06

2. Комплетна правила кодирања модела и комплетна листа серија

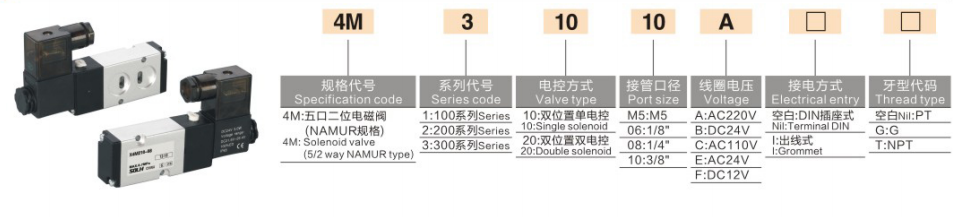

 1. Логика кодирања: 4М [Код величине] [Контролни код] [Код функције] - [Нит порта]

  2. Пример модела

     4М210-08: величина 200, једнострука електрична контрола са ресетовањем опруге, порт за спољни навој ПТ1/4

 3. Листа спецификација модела пуне серије

3. Основни технички параметри

4. Предности НАМУР монтажног језгра и кључне тачке избора

     • Интегрисана ваздушна лука НАМУР базе: Доњи део вентила је уграђен са А/Б ваздушним отворима. Након монтаже са актуатором, он се аутоматски спаја са два улазна отвора за ваздух на актуатору. За А/Б прикључке нису потребне спољне цеви за ваздух; само П довод ваздуха и Р1/Р2 издувни отвори требају спољни извор ваздуха, поједностављујући структуру цевовода и смањујући тачке цурења.

     • Уграђена шипка за ручно тестирање: Опремљен са дугметом за ручно отклањање грешака на страни вентила, подржава тест ручног отварања и затварања вентила након искључивања, погодан за инсталацију на лицу места, отклањање грешака и одржавање опреме.

     • Карактеристике режима двоструке контроле: 4М×20 двоструки електрични контролни модели усвајају самозакључавајућу меморијску структуру за одржавање тренутне позиције вентила; Модели са једном електричном контролом 4М×10 се аутоматски ресетују силом опруге након искључивања, испуњавајући захтеве за сигурносно ресетовање и позиционирање.

     • Компатибилна монтажа разводника: Делује исту базну спецификацију као 4В серија (4М100М/200М/300М база разводника). Подржава централизовано снабдевање ваздухом за више вентила преко колекторске инсталације и такође се може директно монтирати на један актуатор за независан рад.

5. 4М НАМУР вентил наспрам 4В конвенционалног цевног вентила | Водич за избор против грешака

6. Типичне апликације за подударање

     • Систем за аутоматску контролу вентила: 4М210-08 у складу са ДА/СР пнеуматским актуатором + кугличним/лептир вентилом, који се широко користи у петрохемији, третману воде и опреми за пребацивање течности у цевоводу.

     • Интегрисани систем Валве Исланд: Усвојите 4М200М мултилинк базу разводника да бисте реализовали централизовано снабдевање ваздухом и интегрисану инсталацију више магнетних вентила серије 4М за аутоматизоване кластере цевовода.

     • Усклађивање цевовода: Повежите прикључке за спољни навој са КК2 брзим спојним спојницама са мушким навојем за брзо спајање са главним цевоводом извора ваздуха за стабилну везу без цурења.

Резиме једне реченице

     СОЛХ 4М серија је наменски НАМУР стандардни 5/2-смерни електромагнетски вентил за пнеуматске актуаторе, са директном монтажом без цеви, радом без подмазивања и ИП65 заштитом, што је оптимална компонента управљања за аутоматско пребацивање пнеуматских кугличних вентила и лептир вентила.
