Компактни пилотски 5/2 и 5/3 електромагнетни вентил серије 7В

Бренд:СОЛХ од Рицхге Тецхнологи

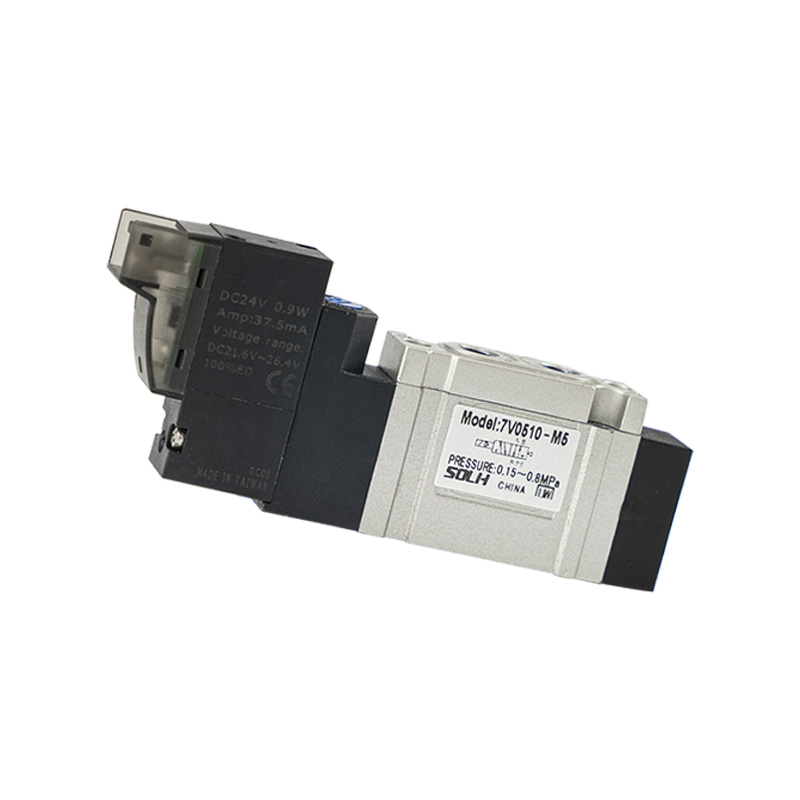

Позиционирање производа

     СОЛХ 7В серија је компактни усмерени електромагнетни вентил са управљањем помоћу пилота који покрива 5/2-смерне и 5/3-смерне функције, специјално дизајниран за општа стандардна пнеуматска кола. Усвајајући унутрашњу централизовану издувну структуру са оптимизованим каналом протока, испоручује изузетно велики капацитет протока, брз одзив на пребацивање и ниску потрошњу енергије. Може се користити самостално или склопити у разводне групе вентила за централизовану контролу више цилиндара.

Основна структура и функционална класификација

 1. Дефиниција функције порта и положаја:

   1.1  5/2-краки електромагнетни вентил: 1 улаз П, 2 радна прикључка А/Б, 2 издувна отвора Р/С

     -- 10 суфикс: Повратак са једном завојницом са једном соленоидном опругом

     -- 20 суфикс: Двоструки калем са двоструким соленоидним засуном

   1.2 5/3 електромагнетни вентил са двоструким завојницама (3 функције централног језгра)

     -- 30Ц Централно затворено: Сви прикључци су потпуно запечаћени у средњој позицији за закључавање притиска цилиндра за држање стезања

     -- 30Е Централни издувни систем: А & Б повезани са издувним Р/С да би се безбедно ослободио заостали притисак

     -- 30П централно напајање притиска: П повезан на А и Б, обе стране цилиндра одржавају ваздушни притисак

  2. Погон и структурне карактеристике

     -- Тип погона: Дизајн са пилотским управљањем, низак притисак при покретању, ултра-брз одзив и велики излазни проток

     -- Унутрашњи централизовани издувни гас: Пилотски ваздух се равномерно избацује преко главних издувних отвора Р/С, чист и уредан цевовод без расутих пилот издувних гасова

Табела величине серије и параметара протока

Универзалне опште техничке спецификације

     -- Опсег радног притиска: 0,15 ~ 0,8 МПа

     -- Пробни тест притисак: 1,2 МПа

    -- Радна температура: -20 ℃ ~ +70 ℃ (без залеђивања у доводу ваздуха)

     -- Време одзива на пребацивање: ≤50 мс

     -- Максимална радна фреквенција: 5 Хз

     -- Потрошња завојнице: ДЦ = 0,7В; АЦ = 1.1ВА

     -- Стандардне опције напона

        ДЦ: 12В(Ф), 24В(Б)

        АЦ: 110В(Ц), 220В(А)

     -- Степен заштите: ИП40 отпоран на прашину

     -- Материјал кућишта вентила: ливена алуминијумска легура

Комплетно правило именовања модела

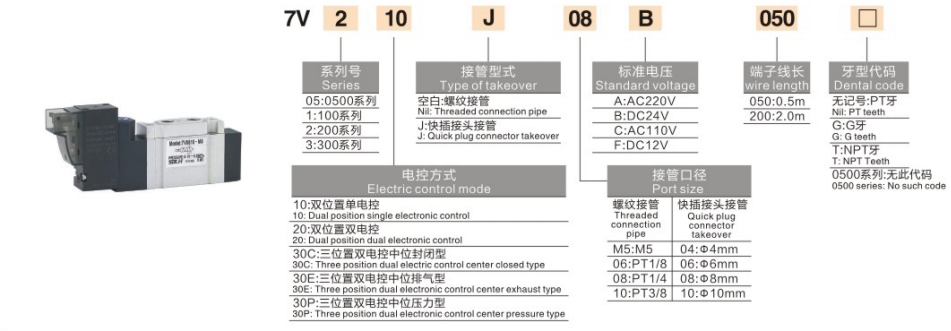

  1. Пример модела: 7В210Ј08Б050

     -- 7В: Серијски код за пилотски управљани 5/2 и 5/3 компактни електромагнетни вентил

     -- 2: код величине (2 = серија 7В200, порт 1/4")

     -- 10 / 20 / 30Ц/30Е/30П: Функција кола

        10=5/2 појединачни калем; 20=5/2 дупли калем; 30 серија = 5/3 три позиције

     -- Ј: Образац за повезивање порта; Ј = брзо утискивање, празно = стандардни прикључак за навој

     -- 08: Код величине порта (08 = 1/4")

     -- Б: Код напона завојнице (Б=ДЦ24В, А=АЦ220В)

     -- 050: Шифра дужине кабла (050 = кабл од 0,5 метара)

Уобичајени стандардни референтни модели

  1. 5/2 Серија у два положаја

     -- Повратак са једном завојном опругом: 7В110-06 (1/8", ДЦ24В)

     -- Двоструко закључавање намотаја: 7В220-08 (1/4", АЦ220В)

  2. 5/3 Серија у три позиције

     -- Централно затворено држање притиска: 7В130Ц-06

     -- Централно ослобађање издувног притиска: 7В230Е-08

     -- Централни двоструки порт под притиском: 7В330П-10

Основне предности производа

  1. Побољшане перформансе високог протока

     -- Оптимизовани унутрашњи аеродинамични дизајн водилице, капацитет протока повећан за око 30% у поређењу са традиционалним електромагнетним вентилима серије 4В, остварујући брже проширење и брзину увлачења цилиндра.

  2. Флексибилна вишесмерна инсталација и опције са двоструким портом

     -- Подржава хоризонталну и вертикалну монтажу; два начина повезивања: стандардни прикључак за навој или брза утичница за брзо склапање цеви.

  3. Колектор интегрисани модуларни дизајн

     -- Компатибилан са базом вентила са више станица, више вентила наслаганих заједно ради уштеде простора за инсталацију ормана и поједностављења главног цевовода за ваздух.

  4. Ултра-ниска снага калем

     -- Дизајн намотаја мале снаге смањује стварање топлоте, погодан за дуготрајне услове рада под напоном са нижом потрошњом енергије.

  5. Ултра-дуг радни век

     -- Прецизна унутрашња калем и заптивна структура, стабилне перформансе до милиона циклуса пребацивања уз минимално одржавање.

Резиме једне реченице

     СОЛХ 7В компактни електромагнетски вентил са пилот-операцијом покрива пуну 5/2 једноструку/двоструку завојницу и 5/3 три централне функције варијанте са М5~3/8" комплетним величинама портова, са 30% већим протоком од конвенционалне серије 4В, ниском потрошњом енергије и дизајном који се може слагати вишеструко као универзални аутоматски усмерен вентил за сва стандардна пнеуматска кола.
