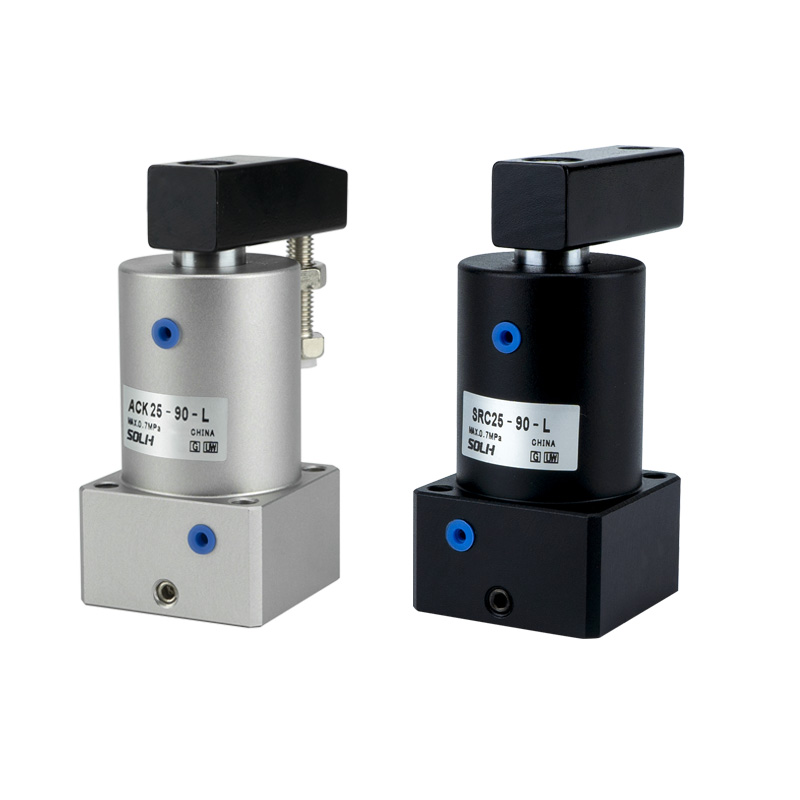

Угаони цилиндар серије АЦК | 90°/180° Ротација и стезаљка надоле 2-у-1 цилиндар

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа и основне структурне карактеристике

     СОЛХ АЦК серија је 2-у-1 угаони цилиндар високих перформанси који интегрише ротацију од 90°/180° и линеарно кретање стезања надоле. Покривајући величине отвора од φ25мм до φ63мм, усваја професионалну структуру са три жљебове водилице за високу прецизност и јаку отпорност на ексцентрично оптерећење. Опционе једностране/двостране потисне плоче и правци ротације лево/десно потпуно се прилагођавају различитим распоредима уређаја. Одликује га висока крутост, дуг радни век и капацитет стезања великог оптерећења, АЦК цилиндар се широко користи за станице за стезање радних предмета са ограниченим простором у аутоматизованим процесима алата, позиционирања заваривања и фиксирања штанцања.

1. Сложена ротација и стезање

• Стандардна радна секвенца: Увлачење → 90°/180° лево/десно окретање → продужити за стезање надоле

• Ресетуј секвенцу: Повуците да бисте ослободили стезаљку → обрнута ротација → продужите и ресетујте

• Позиционирање високе прецизности: Стандардни угао ротације од 90° са високом прецизношћу од ±1,5°; Опциони тип ротације од 180°, који обезбеђује поновљиво и поуздано позиционирање радног предмета.

2. Висока крутост и продужени радни век

• Структура са три водича: Оптимизован дизајн вођења у три смера пружа изванредну стабилност кретања, високу прецизност вођења и снажну способност против скретања, ефикасно одолевајући ексцентричном оптерећењу током стезања.

• Конфигурација материјала високе чврстоће: Клипњача користи специјални легирани челик са процесом термичке обраде за одличну отпорност на хабање и издржљивост. Тело цилиндра је подвргнуто тврдој анодизацији како би се побољшала отпорност на корозију и структурална крутост.

• Премијум увозне печате: Усваја увезене заптивне материјале са одличном прилагодљивошћу сложеним радним условима, ефикасно смањујући цурење ваздуха и значајно продужавајући укупан радни век цилиндра.

3. Флексибилна инсталација и разноврсна конфигурација

• Опциони типови потисних плоча: АЦК једнострана притисна плоча за уске радне предмете; АЦКД двострана притисна плоча за широке радне предмете, покривајући различите захтеве стезања радног предмета.

• Подесив смер ротације: Л (ротација улево у смеру казаљке на сату) и Р (ротација удесно у смеру казаљке на сату) опционо да одговара различитим распоредима станица на лицу места.

• Универзални монтажни дизајн: Опремљен са 4 доње пролазне рупе за директно причвршћивање, компатибилан са прирубницом. Резервисани стандардни жлебови прекидача омогућавају практичну инсталацију магнетних прекидача за детекцију положаја.

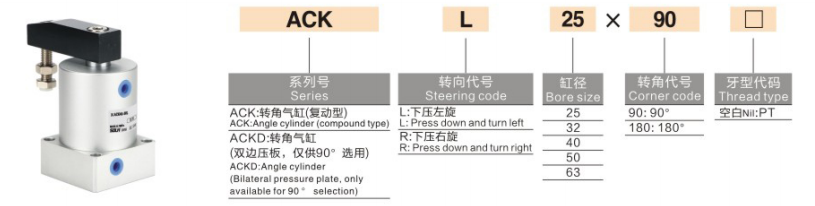

Комплетна правила именовања модела и примери поруџбина

1. Типични примери модела: АЦКЛ25-90, АЦКДР40-90

2. Стандардни примери налога

• Једнострана ротација улево 90°: АЦКЛ25-90 (проврт φ25, лева ротација, стандардни угао од 90°)

• Двострано десно ротирање 90°: АЦКДР32-90 (проврт φ32, двострана плоча, десна ротација, угао од 90°)

• Велики отвор за тешке услове рада: АЦКЛ63-90 (максимални отвор φ63, лева ротација, угао од 90° за стезање великог оптерећења)

Општи технички параметри (20℃, 0,5МПа стандардно стање)

1. Основне спецификације

• Оперативни режим: Двоструко дејство сложеног покрета (ротација + стезање надоле)

• Опсег радног притиска: 0,15~1,0МПа; Доказни притисак: 1,5 МПа

• Температура околине: -20℃~80℃

• Радна брзина клипа: 50~200 мм/с

• Ротатион Англе: 90° (стандард); 180° (опционо)

• Стандардни ход стезања: φ25=12мм; φ32=16мм; φ40=20мм; φ50=25мм; φ63=30мм

2. Теоријска сила стезања (јединица: Н @0,5 МПа)

3. Тежина производа (Јединица: кг @ 90° Стандардни тип)

Типични сценарији примене

• Машине алатке и опрема за заваривање: Идеално за стезање позиционирања радног комада, фиксирање заваривања и заштиту од померања станице за штанцање. Интегрисано ротирање и стезање 2-у-1 поједностављује механичку структуру и штеди простор за инсталацију.

• Електронска и прецизна обрада компоненти: Погодно за стезање палета, фиксирање шаблона и микро-прецизно позиционирање делова. Одликује се високом прецизношћу позиционирања и малим стварањем прашине, испуњавајући строге захтеве прецизности и чистоће.

• Аутоматизовани механизам преноса: Широко примењен за ограничавање ротационог стола, позиционирање механизма за окретање и стезне станице са кратким ходом, пружајући стабилне, глатке и поновљиве перформансе сложеног кретања.

• Радни услови за поправке за тешке услове рада: Са јаком силом стезања и одличним капацитетом против ексцентричног оптерећења, савршено се прилагођава стезању тешког радног комада, фиксирању калупа и сценаријима прецизног позиционирања великог оптерећења.

Водич за брзи избор у 3 корака

1. Избор величине отвора: Изаберите величину отвора према стварном оптерећењу стезања. Уверите се да је теоретска сила стезања ≥ стварно оптерећење × 1,5 фактор сигурности; дати предност отвору φ40 или већем за тешке услове рада.

2. Избор потеза: Стандардни ход стезања се креће од 12 мм до 30 мм. Резервишите маргину хода од 3~5 мм према висини радног комада да бисте избегли механичке сметње током рада.

3. Избор конфигурације

￮ Тип потисне плоче: Изаберите АЦК једнострану плочу за уске радне комаде; изаберите АЦКД двострану плочу за широке радне предмете.

￮ Смер ротације: Изаберите Л леву ротацију или Р десну ротацију према стварном распореду станице и условима механичких сметњи.

Резиме једне реченице

     Угаони цилиндар серије СОЛХ АЦК има високо прецизну структуру са три жљебове водилице, подржавајући 90°/180° ротацију и интеграцију стезања надоле. Са опционим једностраним/двостраним потисним плочама, флексибилном ротацијом лево/десно и одличним перформансама против скретања великог оптерећења, то је решење за стезање велике крутости и дугог века за различите аутоматизоване станице са ограниченим простором.
