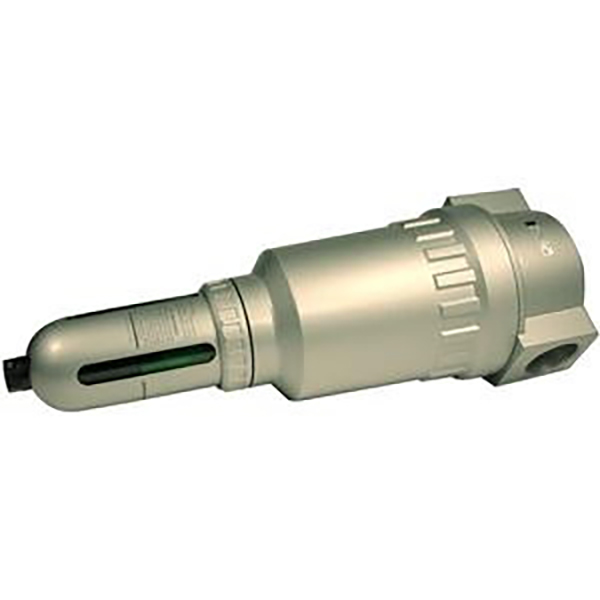

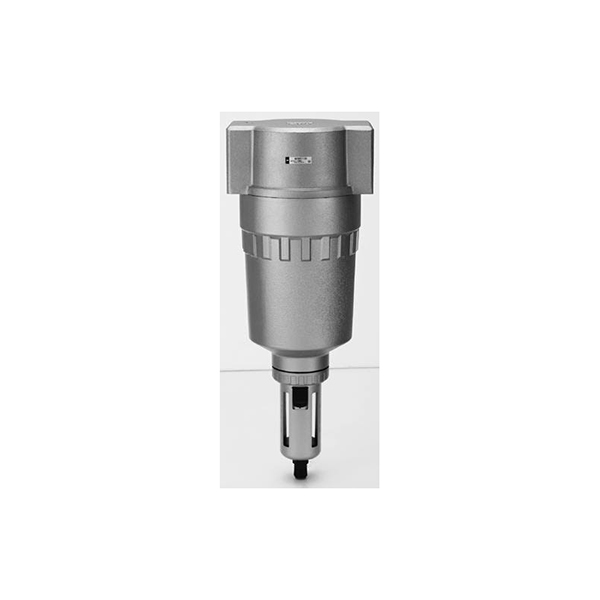

Филтер за ваздух великог капацитета великог капацитета серије АФ800 / АФ900

Бренд:СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ АФ800 и АФ900 су индустријски филтери за главни цевовод великог калибра великог капацитета, потпуно заменљиви по димензијама и перформансама са оригиналним СМЦ АФ800/АФ900. Дизајниран за главни извор ваздуха ваздушног компресора, целу производну линију за централизовано снабдевање ваздухом и пнеуматске системе високог протока са више вентила. За разлику од малих сплит јединица за сервис ваздуха АФ200/300/400, оне имају велики проточни канал, ултра-висок проток за третман и посуду за сакупљање воде великог капацитета.

     Центрифугално одваја кондензовану воду, рђу и нечистоће прашине унутар компримованог ваздуха, у потпуности штитећи низводне електромагнетне вентиле, цилиндре, вакуум ејекторе и велике пнеуматске актуаторе, значајно смањујући стопу кварова на целој пнеуматској линији.

Две комплетне спецификације:

   1.  АФ800: Средњи велики проток, прикључак Г1¼ / Г1½ (1,25 / 1,5 инча)

   2.  АФ900: Екстра велики филтер главног цевовода, прикључак Г2 (2 инча)

     Опциони додаци: Ручни одвод / плутајући аутоматски одвод, вишеструки филтерски елемент, провидна ПЦ посуда / метална посуда отпорна на експлозију. Широко усклађен са групама алатних машина, производним линијама литијумских батерија, фарбарским радионицама и комплетном хемијском опремом са захтевом за изворима ваздуха велике снаге.

Комплетно правило кодирања модела

   Пун формат кода поруџбине: АФ800-Ф16 / АФ900-Ф20 - □ - □

    1. АФ800 / АФ900: Серијски код за филтер за ваздух великог капацитета великог протока

    2. Ф12 / Ф16 / Ф20: Величина навоја порта

     -- Ф12 = Г1¼ (1,25")

     -- Ф16 = Г1½ (1,5")

     -- Ф20 = Г2 (2")

   3. Средњи суфикс: Тип одвода

     -- Празан: Стандардни ручни одвод

     -- АД47: НЦ нормално затворен плутајући аутоматски одвод (за ПЦ посуду, нема цурења ваздуха након искључивања опреме)

     -- АД48-6: НЕМА нормално отвореног аутоматског одвода са пловком (за најлонску металну посуду, континуирано аутоматско одводњавање)

   4. Крајњи суфикс: Опција материјала посуде за воду

     -- Празан: Стандардна провидна ПЦ посуда + метални заштитни поклопац против судара

     -- М: Метална посуда отпорна на рђу са прозором за посматрање нивоа течности (за прашњава, масна, оштра спољашња окружења)

     -- МГ: Метална посуда са уграђеним мерачем нивоа течности за даљинско праћење количине воде

   5. Прецизност елемента филтера прилагодљива:

     -- Стандард 5μм; опционо 2μм високе прецизности, 10/20/40/70/100μм груби филтер

Табела техничких спецификација Универсал Цоре

Унутрашња структура и принцип рада филтрације

  1. Фаза 1: структура водича за центрифугално одвајање воде

     -- Проток ваздуха ротира великом брзином дуж правца тангенте; центрифугална сила избацује течну кондензовану воду, капљице уља и велике честице рђе на унутрашњи зид посуде, које се гравитацијом таложе на дно. Преко 95% течних загађивача је претходно одвојено да би се смањило оптерећење филтерских елемената и продужио циклус замене.

  2. Фаза 2: Вишеслојни влакнасти филтерски елемент

     -- Компримовани ваздух након центрифугалне дехидратације пролази кроз вишеслојни фибер кертриџ да би пресрео ситну чврсту прашину и фине честице уљног аеросола. Верзија високе прецизности од 2 μм обезбеђује ултра чист извор ваздуха за прецизне пропорционалне вентиле и вакумска кола.

  3. Преграда за прскање воде уграђена изнад посуде

     --  Изолује сталожену воду на дну како би се избегло секундарно увлачење течне воде струјом ваздуха у цевовод чистог ваздуха.

  4. Одвојива посуда за воду + склоп за одвод

     Одводни вентил интегрисан на дну са два дренажна решења:

     -- Ручни одвод: Притисните доње дугме да бисте ручно испустили акумулирану воду

     -- Плутајући аутоматски одвод: пловак се подиже када вода достигне праг да аутоматски отвори дренажу, рад без надзора за континуиране производне линије

   5. Главно тело од тврдог анодизованог алуминијума

     -- Велики проточни канал са ултра-ниским отпором протока ваздуха, стабилно снабдевање ваздухом без очигледног пада притиска испод пуног

     -- оптерећење великог протока; површински третман против уља и корозије.

Водич за избор додатне опреме и материјала

   1. Три опције посуде за воду

   1.1 Стандардна провидна ПЦ посуда (фабрички подразумевано)

     -- Предност: визуелно посматрање нивоа воде у реалном времену, опремљено металном шкољком против судара како би се спречило ломљење металним остацима из радионице. Погодно за суве унутрашње аутоматизоване производне линије.

   1.2 Најлонска метална заштитна посуда (суфикс М)

     -- Предност: висока отпорност на ударце, течност за сечење и отпорност на УВ зраке, без ризика од кртог пуцања. Идеалан за прашњаво масно фарбање и тешке услове рада на високотемпературним машинама.

   1.3 Метална посуда са мерачем нивоа течности (суфикс МГ)

     -- Спољни прозор за посматрање на металном телу, читљива запремина воде за затворена окружења заштићена од светлости, заштићена од експлозије, пожељна за хемијске радионице и радионице отпорне на експлозију.

   2. Табела за поређење модела два аутоматска одвода

  3. Водич за одабир прецизности елемената филтера

     -- Стандардни филтер од 5 μм: универзалан за већину алатних машина, цилиндара и електромагнетних вентила, најбоље перформансе у погледу трошкова

     -- 2μм филтер високе прецизности: Вакумски ејектори, прецизни пропорционални регулатори, кола чистог ваздуха за 3Ц производне линије електронике

     -- 10 ~ 100 μм груби филтер: Примарни предфилтер на излазу ваздушног компресора да би заштитио низводно прецизне компоненте извора ваздуха

Конкурентне предности основног производа

   1. Велики отвор ултра-ниског отпора протока

     -- 1,25/1,5/2 инча праволинијско тело вентила са далеко већим попречним пресеком протока од малих АФ серија. Минимално слабљење притиска током синхроног дејства вишецилиндарских и вишевентилских острва, стабилан излазни потисак за сву опрему.

   2. Комора за складиштење воде великог капацитета

     -- Посуда велике запремине од 45 цм³ смањује честу фреквенцију дренаже, савршена за централизовану филтрацију на главном цевоводу ваздушног компресора.

  3. Потпуна покривеност за тешке услове рада

     -- Бесплатан избор прозирне ПЦ / металне посуде отпорне на експлозију, применљиву на унутрашње, спољашње, фарбање у прашњавим и хемијским окружењима отпорним на експлозију.

  4. Усклађено комплетно решење извора ваздуха у целој линији

     -- Може да се комбинује са регулатором притиска великог протока АР800/АР900 и мазачем уљне магле АЛ800/АЛ900 да би се формирао АФЦ двоједини / АЦ тројединични склоп за ваздушни сервис великог капацитета, комплетна јединица за обраду главног извора ваздуха.

  5. Потпуно заменљиви са увезеним брендовима

     -- Конзистентна монтажна димензија, спецификација навоја и величина филтерског елемента са међународним мејнстрим брендовима. Директна замена за реновирање главног цевовода ваздушног компресора без модификације цевовода или конзола.

  6. Ниско одржавање и дуг радни век

     -- Центрифугално претходно одвајање успорава брзину контаминације филтерског елемента; кертриџ филтера се може раставити, очистити и поново користити како би се смањили трошкови замене потрошног материјала.

Стандардна комплетна решења за усклађивање извора ваздуха

  1. Решење 1: Производна линија за тешке услове рада Главни извор ваздуха са 3 јединице

     -- Излаз ваздушног компресора → АФ900-Ф20 филтер + АР900 регулатор + АЛ900 лубрикатор (АЦ900 троделна јединица) → ПА најлонски огранак главног цевовода → 4В вентилска острва, МСК цилиндри са ротационим столом, 4Ф конзоле за управљање ногама на свакој станици

  2. Решење 2: Склоп од две јединице без уља за литијумске батерије отпорне на експлозију и радионице за фарбање

     -- Главни цевовод ваздушног компресора → Филтер металне посуде АФ800-Ф16 + регулатор АР800 (АФЦ800 двоједини, уклоните мазива) → 50-ВФЕ/50-ВПЕ електромагнетни вентили отпорни на експлозију + ЗУ станице за хватање вакуум ејектора

  3. Решење 3: Централизовано снабдевање ваздухом за мале групе алатних машина

     -- АФ800-Ф12 (Г1¼) филтер високог протока → Вишесмерни ПУ/ПА главни цевовод који снабдева више машина алатки са 3Ф ножним вентилима, СЦ стандардним цилиндрима и Ц110 пиштољима за ваздух

Типични сценарији индустријске примене

     -- Велики ЦНЦ алатни алатни скупови, тешка опрема за штанцање и закивање главни извор ваздуха

     -- Облагање литијумске батерије, аутоматизоване производне линије за монтажу ћелија отпорне на експлозију

     -- Аутомобилске комплетне радионице за фарбање возила, мастило и прашину отпорне на експлозију

     -- Велике линије за паковање, централизовано снабдевање ваздухом са више станица за сортирање логистике

     -- Аутоматско управљање вентилом хемијског цевовода, нафта и гас који подржава комплетну пнеуматску опрему

     -- Примарни предфилтер на улазу у просторију са ваздушним компресором да би заштитио низводно прецизне компоненте извора ваздуха

Напомене о избору и спецификацији рада

  1. Правило избора протока

     -- Ако укупна потрошња ваздуха цилиндара и вентилских острва на једном цевоводу прелази 6000 Л/мин, мора се изабрати АФ800; преко 12000 Л/мин изаберите АФ900. Мали АФ200/300 не може да поднесе велики проток, узрокујући озбиљан пад притиска и недовољан потисак цилиндра.

  2. Црвена линија за избор посуде

     -- Забрањено је фарбање, течност за сечење уљане средине, спољашњи отворени ваздух и површине заштићене од експлозије коришћење стандардне ПЦ транспарентне посуде. Морате прећи на М/МГ металну верзију да бисте избегли безбедносне опасности узроковане пуцањем и цурењем воде након удара.

  3. Обавезно правило за вакуумска кола

     -- Производне линије за вакуумско хватање прихватају само АФЦ склоп од две јединице (без мазива). АЛ подмазивач уљне магле не може се повезати у серију, како би се спречило блокирање млазница уља за подмазивање ЗУ/ЗБ вакуум ејектора.

  4. Стандард смера инсталације

     -- Стрелица улазног/излазног протока ваздуха одштампана на врху кућишта вентила, инсталирајте стриктно пратећи смер улазног ваздуха стрелице; посуда за воду мора да буде окренута вертикално надоле да би се обезбедило нормално таложење и сакупљање кондензоване воде.

  5. Захтеви циклуса одржавања

     -- ПЦ посуда: Свакодневно проверавајте акумулирану воду; модел аутоматског одвода прегледајте заглављивање пловка недељно

     -- Стандардни филтерски елемент од 5 μм: Очистите сваких 30 дана, замените сваких 15 дана у условима велике прашине

     -- Филтерски елемент високе прецизности од 2 μм: Замените сваких 15 дана

     -- Пре одржавања: Затворите предњи главни ХСВ вентил за ручно затварање, испустите преостали притисак у цевоводу пре уклањања посуде и филтер улошка

Резиме једне реченице

     СОЛХ АФ800/АФ900 филтер за ваздух великог капацитета главног цевовода усваја центрифугалну структуру претходног одвајања са ултра-високим протоком од 12000~20000 Л/мин, опционим аутоматским плутајућим одводом и прозирном/металном посудом за воду отпорном на експлозију, одговарајући АР/АЛ800/900 да би се формирала комплетна јединица за сервисирање ваздуха као примарну опрему за имунизацију. компресорске главне линије, литијумска батерија, фарбање и централизовани системи за довод ваздуха за тешке машине.
