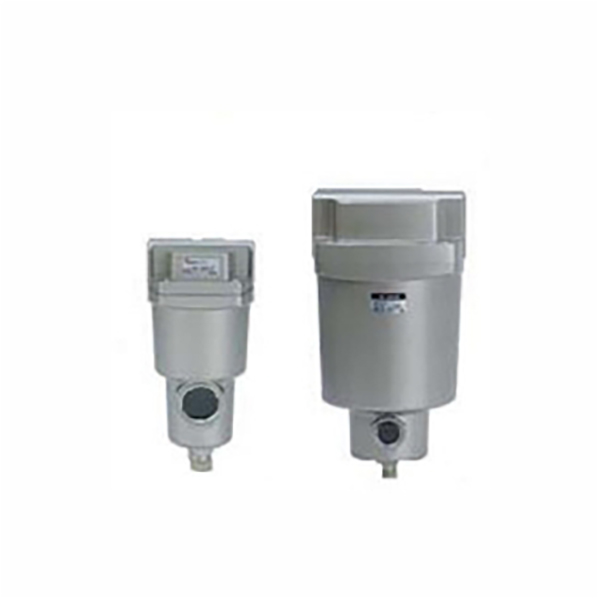

Филтер за пречишћавање компримованог ваздуха серије АФФ / АМ (главна линија)

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање серије и основне функције

     АФФ и АМ чине главни комбиновани склоп за пречишћавање извора ваздуха. АФФ делује као примарни груби филтер за уклањање чврстих нечистоћа и кондензованих капљица воде, док је АМ прецизни сепаратор уљне магле за елиминацију микро уљних аеросола, побољшавајући чистоћу компримованог ваздуха и потпуну заштиту пнеуматских актуатора низводно.

  1. АФФ серија грубих филтера главне линије

     -- Прецизност филтрације: 1 μм, 99% стопа хватања честица (надограђена са старе класе од 3 μм)

     -- Основна функција: Уклоните велику прашину, остатке рђе и кондензовану воду, ефикасност одвајања воде од 99% као предња примарна филтрација

     -- Стандард чистоће: ИСО8573-1:2010 [4:7:4]

  2. сепаратор уљне магле серије АМ (фини филтер)

     -- Прецизност филтрације: 0,1 μм, 99% стопа хватања микро уљне магле (надограђена са старе класе од 0,3 μм)

     -- Основна функција: Потпуно одвајање уљне магле, концентрација преосталог уља на излазу ≤1мг/м³ (0,8ппм), потпуно у складу са захтевима процеса подмазивања без уља

     -- Стандард чистоће: ИСО8573-1:2010 [2:7:3]

  3. Заједничке опште предности

     -- Ултра-низак пад притиска ≤5кПа, уштеда енергије, капацитет протока повећан за 20% у односу на конвенционалне моделе

     -- Лагана посуда за течност од нерђајућег челика, максимално смањење тежине до 52%

     -- Визуелни подсетник за одржавање: стандардни уграђени индикатор зачепљења са црвеним прстеном за процену времена замене филтера; Завршне капице филтера у боји за брзу идентификацију модела

     -- Модуларни каскадни дизајн, може се серијски повезати са АМД / АМХ ултра финим филтерима како би се задовољили захтеви за ултра чистим ваздухом више нивоа

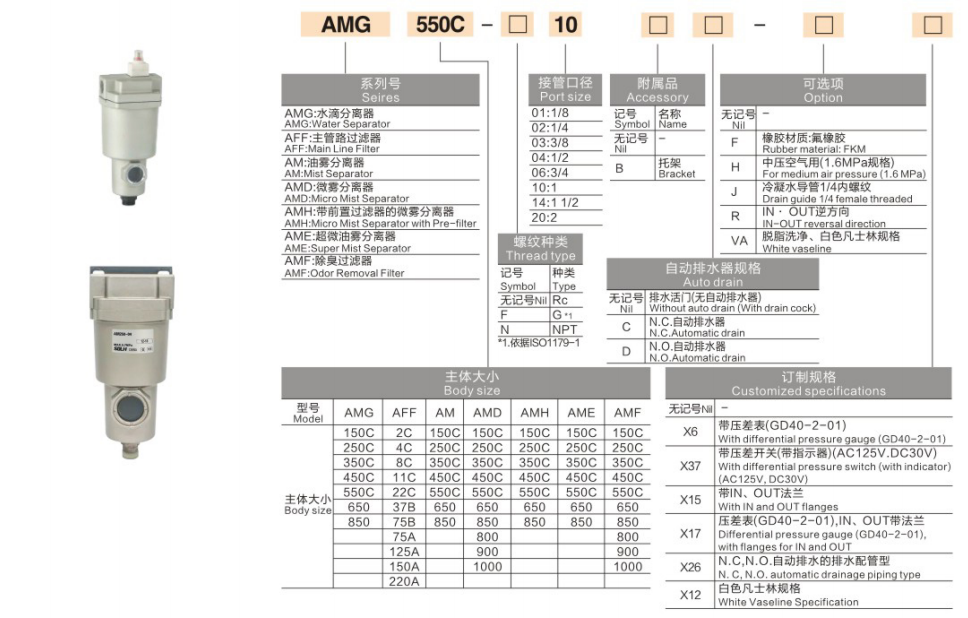

Комплетно правило именовања модела

 1. Примери модела: АФФ40-04; АМ50-10Д

  2. Стандардни примери налога

     -- АФФ груби филтер, 1/2" порт, аутоматски одвод: АФФ40-04Д

     -- АМ сепаратор уљне магле, 1" прикључак, аутоматски испуст: АМ50-10Д

     -- Велики проток 7000 Л/мин, 1,5" порт: АМ70Д-14

Универзалне техничке спецификације (стандардни тестни услови: 0,7 МПа, 20 ℃)

  1. Општи заједнички параметри

     -- Применљив медијум: компримовани ваздух (потребан је предфилтер ≥40μм узводно)

     -- Опсег радног притиска: 0,1 ~ 1,0 МПа; притисак отпоран на пуцање 1,5 МПа

     -- Радна температура околине: -5 ~ 60 ℃ (без стварања леда унутар посуде)

     -- Конфигурација одвода: Ручни одвод као стандард; аутоматски одвод опционо преко суфикса -Д

  2.Табела параметара пуне серије протока и димензија

Смернице за избор корак по корак

  1. Шема подударања степена филтрације

     -- Обична општа пнеуматска кола: АФФ (1μм груби филтер) → регулатор притиска → мазива

     -- Опрема за прецизну аутоматизацију без уља: АФФ → АМ (сепаратор уљне магле 0,1 μм) → терминална опрема

     -- Полупроводнички / оптички процес ултра високе чистоће: АФФ → АМ → АМД (0,01 μм ултра-фини филтер)

  2. Прорачун марже протока

     -- Изаберите модел са номиналним протоком 1,2~1,5 пута већим од укупне максималне потрошње ваздуха система; преоптерећени проток ће драстично смањити ефикасност филтрације и повећати губитак притиска.

  3. Избор режима одводње

     -- Континуирана производња без надзора 24 сата, висок принос кондензата: изаберите -Д верзију са аутоматским одводом

     -- Интермитентна нискофреквентна опрема: довољан стандардни тип ручног одвода

  4. Принцип подударања портова

     -- Конзистентна величина отвора за филтер са пречником главног цевовода; избегавајте смањење/повећавање пречника да бисте спречили додатни пад притиска.

Типични сценарији индустријске примене

     -- Општа индустријска аутоматизација: ЦНЦ алатне машине, ваздушни цилиндри, уклањање воде и уља са предњег соленоидног вентила

     -- Производња хране и фармацеутских производа: извор чистог ваздуха без уља да би се избегла контаминација производа

     -- 3Ц радионице за електронику и премазе: елиминишите уљну маглу да бисте спречили дефекте површинског премаза и загађење прецизних компоненти

     -- Систем за накнадну обраду ваздушног компресора: каскадно са расхладним / адсорпционим сушачима ваздуха ради побољшања укупне чистоће ваздуха

Поређење перформанси: АФФ ВС АМ

Резиме једне реченице

     СОЛХ АФФ 1μм главни вод груби филтер и АМ 0,1μм сепаратор уљне магле формирају модуларне каскадне јединице за пречишћавање ваздуха са пуним опсегом протока од 300 ~ 14500 Л/мин, визуелним индикатором зачепљења и опционим аутоматским одводом, у складу са стандардом ИСО8573-1 за опште пнеуматске третмане, третмане за храну, медицинске, електронске и изворе ваздуха без употребе уља.
