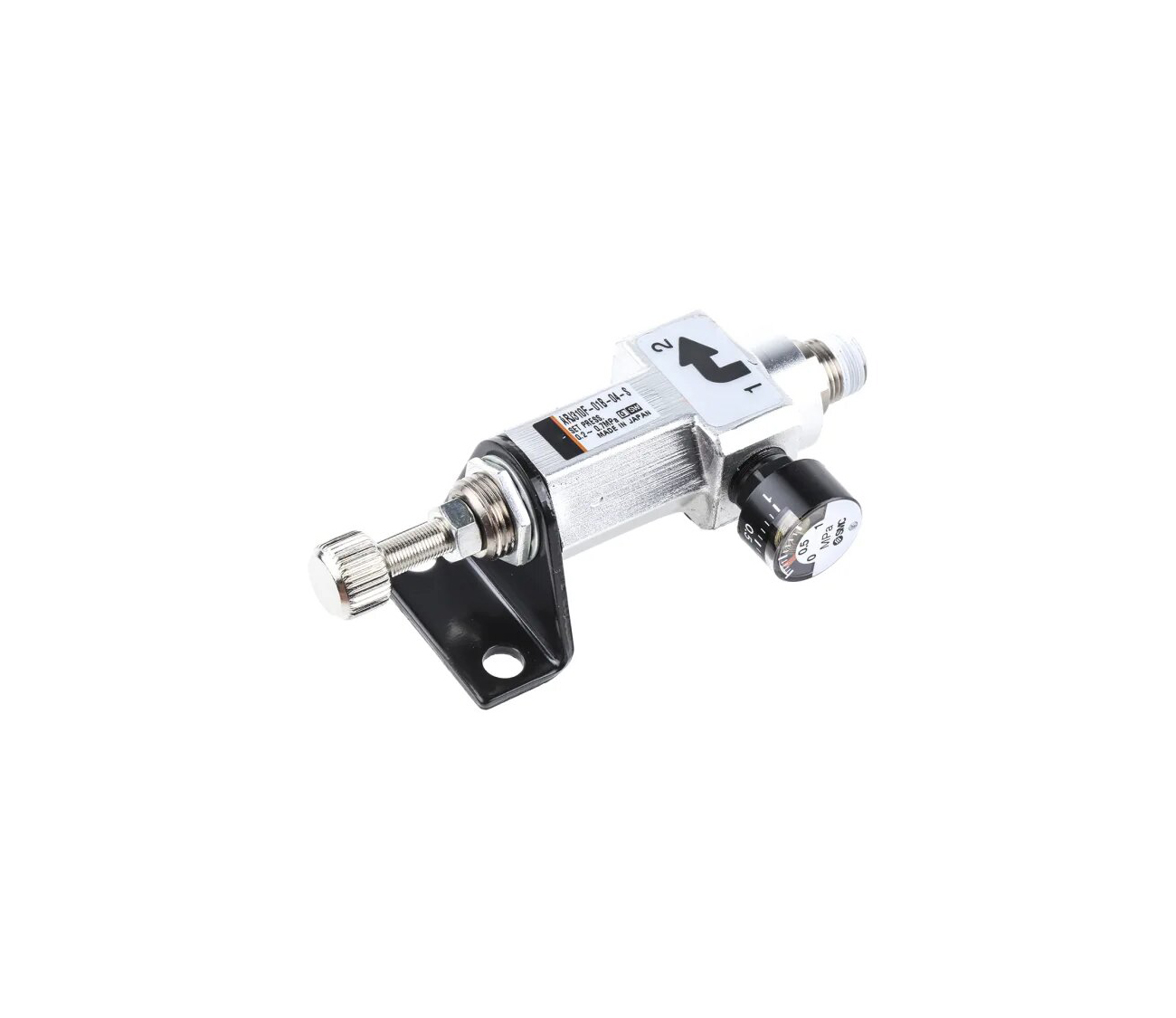

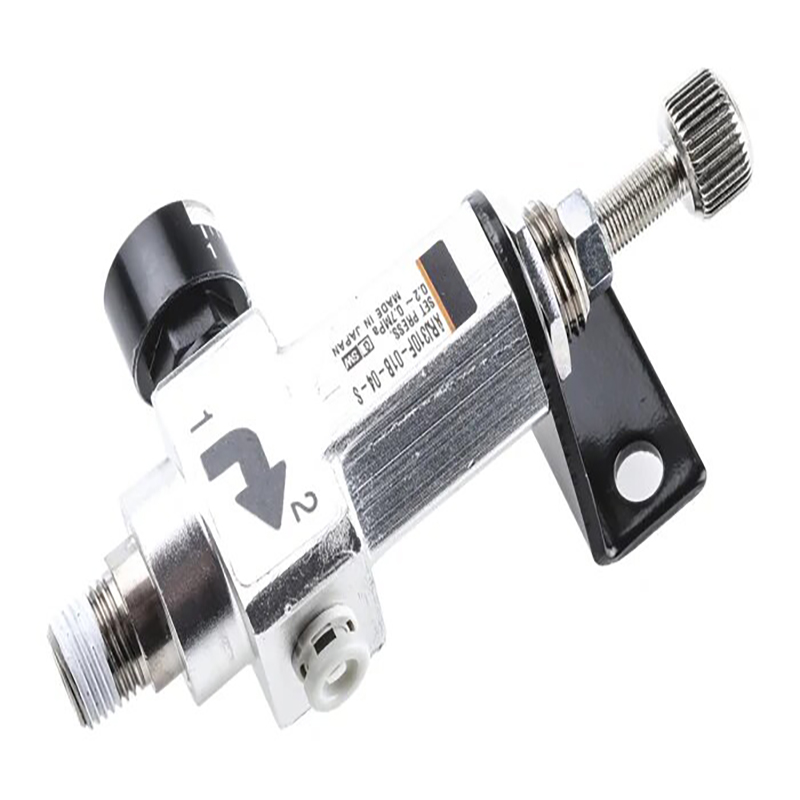

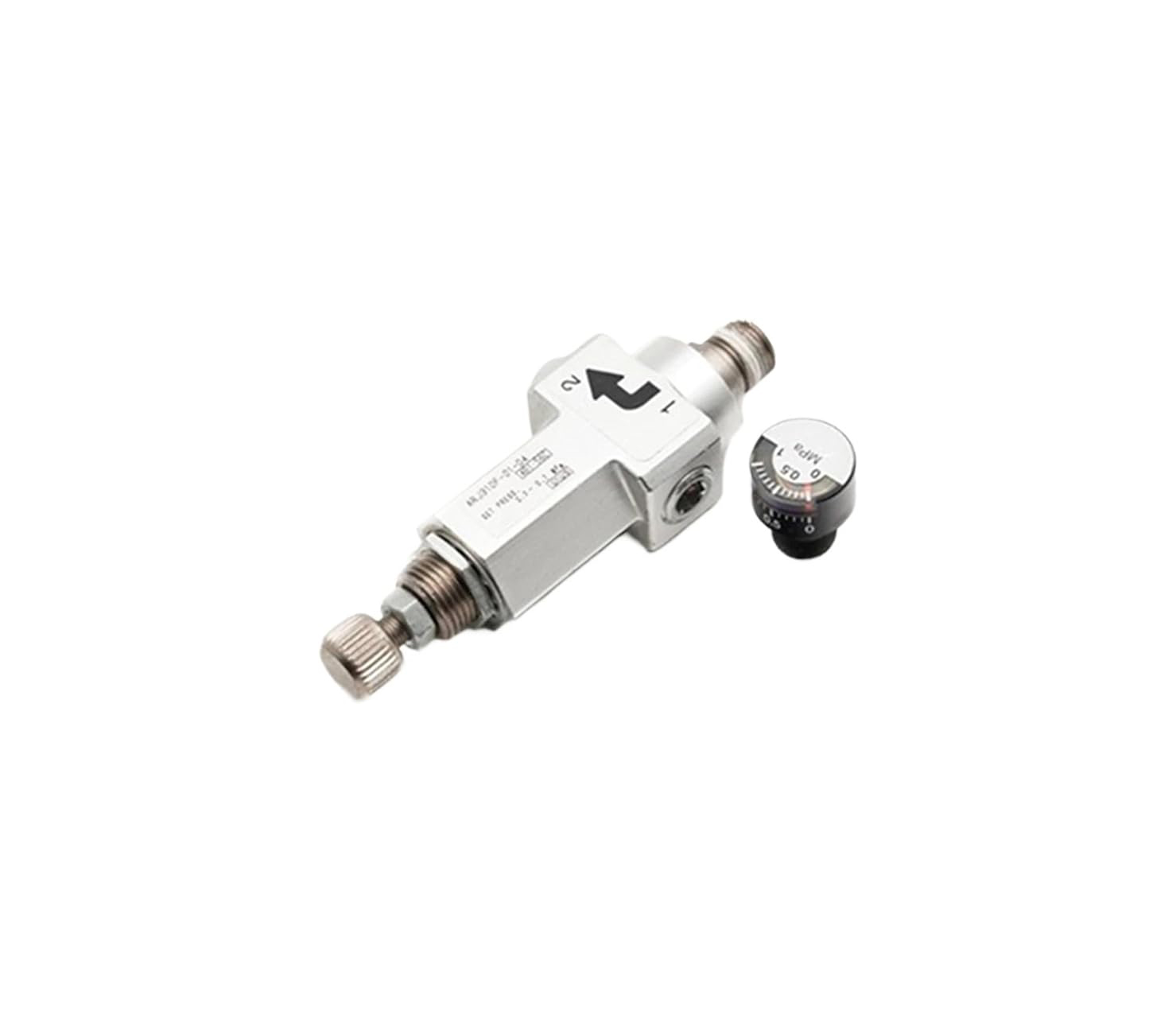

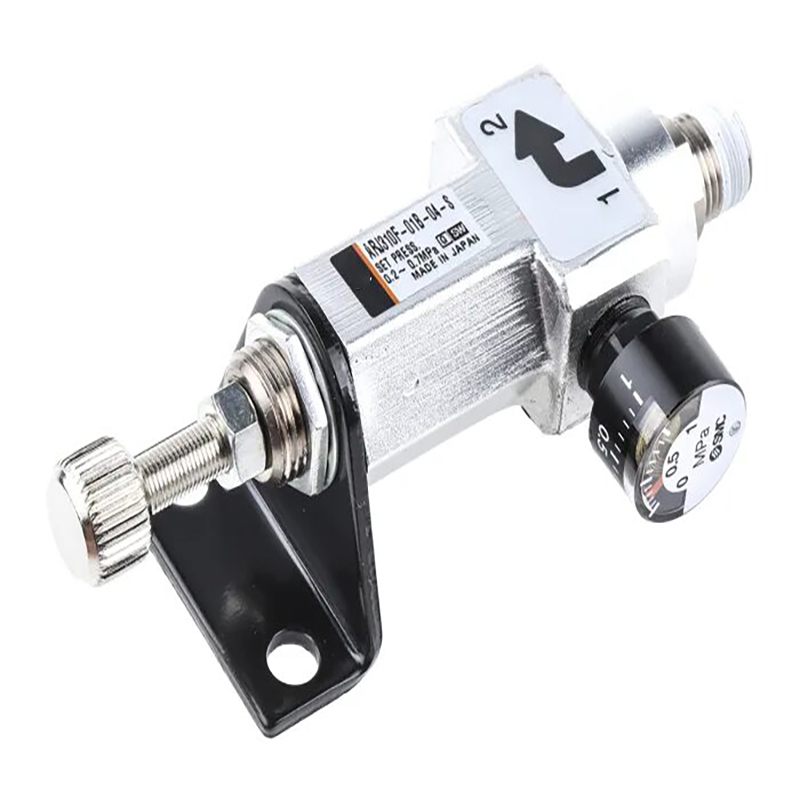

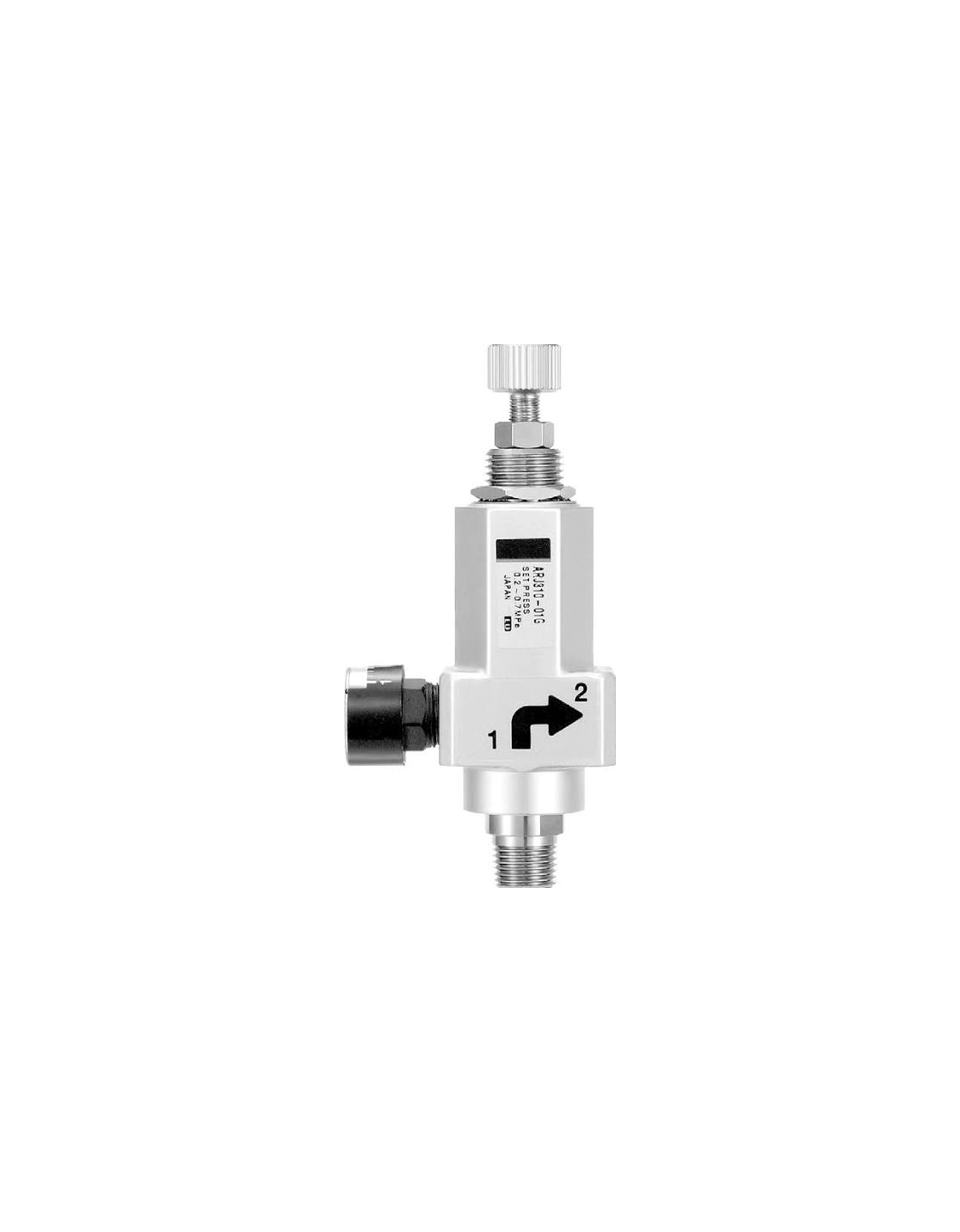

Минијатурни регулатор притиска серије АРЈ310 (директно управљање растерећењем)

Бренд:СОЛХ од Рицхге Тецхнологи (睿其格科技)

Преглед производа

     СОЛХ АРЈ310 серија је растерећени ултра-компактни прецизни регулатор притиска директног дејства за уске просторе за уградњу и прецизну контролу притиска са малим протоком. Његове укупне димензије и перформансе су потпуно заменљиве са СМЦ АРЈ310 оригиналним регулаторима за директну замену опреме.

Структура и основне функције

     -- Структура: Клипни тип директног дејства са уграђеним отвором за растерећење

     -- Распоред са два порта (ИН / ОУТ); вишак притиска се аутоматски испушта кроз унутрашњи растерећени канал

     --Функција: Стално снижава улазни притисак ваздуха до унапред подешене излазне вредности, потискује флуктуације притиска и нуди заштиту од надпритиска

     -- Интегрисани дизајн са излазом који се притиска једним додиром и двоструким опционим улазним навојима за флексибилно ожичење

Техничке спецификације

     --Радни медијум: Чист и општи индустријски компримовани ваздух

     --Максимални радни притисак: 0,8 МПа

     --Притисак доказа: 1,2 МПа

     --Подесиви опсег притиска

     --Стандардни опсег: 0,2–0,7 МПа

     --Верзија ниског притиска: 0,05–0,2 МПа

     -- Температура амбијента и медија: -5 ℃ ~ +60 ℃ (без унутрашњег замрзавања)

     --Нето тежина: прибл. 65г

     --Ширина тела: 18,5 мм, погодно за густо слагање колектора

     -- Степен заштите: ИП65

Порт Цонфигуратион

Улазни отвор (два изборна стила)

     --М5×0,8 унутрашњи навој

     --Рц1/8 спољни навој

Оутлет Порт

     Рц1/8 женски навој са интегрисаним конектором за утискивање, компатибилан са φ4/φ6 метричким цевима, 5/32" & 1/4" империјалним цевима

Гауге Порт

     Рц1/8 унутрашњи навој, одговара мини манометарима серије Г15

Дефиниција кода модела (пример: АРЈ310Ф-01-04)

     --АРЈ310: Мини регулатор базе серије

     --Ф: Опремљен уграђеним утичним спојем; изостављено за верзију са пуним навојем

     --01: Рц1/8 стандард навоја

     --04: За φ4 цеви; 06 представља φ6 цев

     --Н01: опција навоја НПТ1/8

Хот Селлинг Моделс

     --АРЈ310-01: Верзија са пуним навојем без прикључка за утискивање

     --АРЈ310Ф-01-04: Интегрисано увлачење за φ4 црево

     --АРЈ310Ф-01-06: Интегрисано увлачење за φ6 црево

     --АРЈ310Ф-Н01-03: НПТ1/8 улаз са навојем

Основне предности производа

     -- Ултра-мали лагани дизајн: тежина 65 г и уско тело од 18,5 мм одговара веома компактном распореду опреме

     -- Опције двоструког улазног навоја (М5 / Рц1/8) за прилагођавање различитих распореда цевовода

     -- Фабрички уграђени излазни прикључак елиминише додатне конекторе и скраћује време монтаже

     --Уграђени механизам за растерећење аутоматски ослобађа надпритисак за стабилан излазни притисак

     -- Подржава двоструке методе монтирања навртке на панелу и спољашњег носача

     -- Структура директног дејства омогућава низак почетни притисак до 0,05 МПа

Типични сценарији примене

     Мини цилиндри за ваздух, мале пнеуматске хватаљке, прецизне млазнице за дување ваздуха Монтажа електронике, медицински уређаји, производња полупроводника и опрема за инспекцију Дозатори течности, инструменти за испитивање цурења ваздуха Компактне машине за аутоматизацију, острва вентила и мини ФРЛ јединице за третман ваздуха

Поређење модела: АРЈ310 ВС АРЈ210

Резиме једне реченице

     АРЈ310 рељефни мини регулатор притиска има ултра-компактно тело, улаз са двоструким навојем, интегрисани конектор за утискивање и високу прецизност, који служи као оптимално решење за контролу притиска за компактне пнеуматске системе ниског протока.
