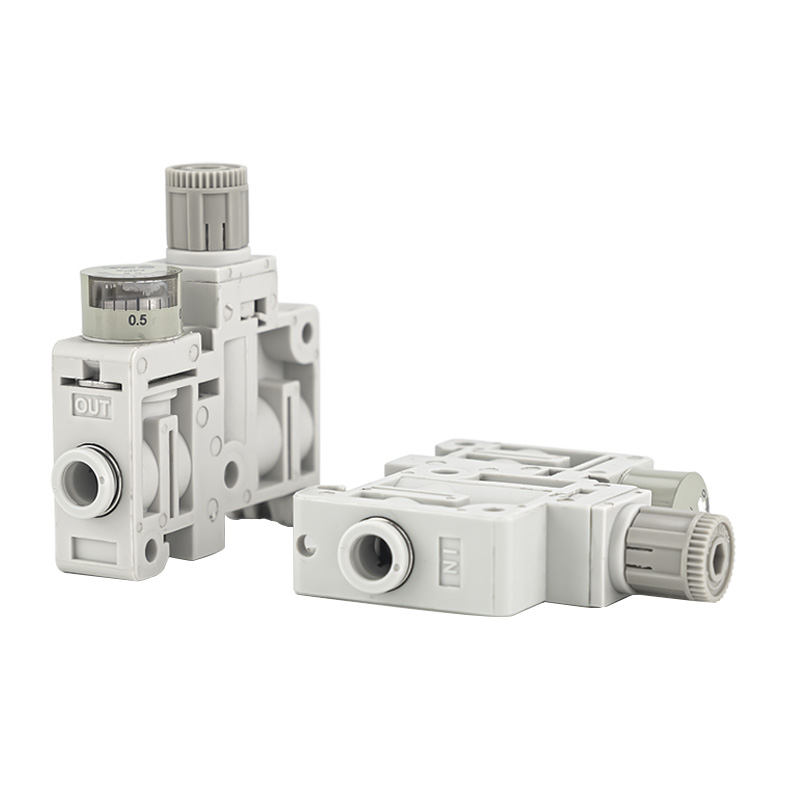

Ултра-компактни регулатор притиска серије АРМ5 (АРМ5С)

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     АРМ5 модел са једним регулатором АРМ5С је ултра уски клипни регулатор притиска директног дејства од 14 мм са уграђеном стандардном функцијом обрнутог протока. Одликује га мале димензије, опциона појединачна независна инсталација или вишеструко наслагани склоп, интегрисани конектори за утискивање једним додиром и високо прецизно подешавање притиска. Овај мини регулатор је прилагођен за минијатурна пнеуматска кола са строгим захтевима за ограничење простора.

Структура и принцип рада

     · Конструкција клипа директног дејства; рељефна верзија као стандард, верзија без рељефа опционо

     · Стандардни дизајн обрнутог тока дозвољава повратни ток од излазног до улазног отвора

     · Интегрисане утичне спојнице доступне у равним и кољеним типовима за φ4, φ6, 5/32" и 1/4" цеви

     · Два решења за монтажу: директна монтажа на панел и монтажа на ДИН шину

     · Ултра лагано тело тежине само 33 грама

Основне кључне карактеристике

     1. Ултра-компактно уско кућиште од 14 мм. Ширина тела је само 14 мм, са запремином смањеном на 1/7 стандардних регулатора АР20. Беспрекорно се уклапа у уграђене машине, контролне панеле и компактне мале шаблоне.

     2. Високопрецизни подесиви притисак Подесив опсег притиска покрива 0,05–0,7 МПа. Стандардни модел растерећења аутоматски ослобађа вишак притиска за стабилан излаз; опциони модел без растерећења пружа супериорне перформансе задржавања притиска.

     3. Уграђена стандардна функција обрнутог протока Унутрашњи канал се аутоматски отвара када излазни притисак премаши улазни притисак. Може се директно инсталирати низводно од електромагнетних вентила да би се поједноставио укупни распоред ваздушних кругова.

     4. Флексибилни конектори и вишеструки начини монтаже Равни и коленасти спојеви су заменљиви за улазне и излазне отворе. Регулатор подржава директно фиксирање и слагање на ДИН шину, са опционим бочним манометром од 0,8 МПа.

     5. Отпоран на корозију и дуг радни век Комбиновано кућиште од смоле и легуре алуминијума отпорно је на корозију. Применљива температура околине се креће од -5℃ до +60℃. Рад без подмазивања осигурава стабилне дуготрајне перформансе бициклизма.

Табела техничких спецификација

Објашњење кода модела

Пример: АРМ5СА-07-А

     · АРМ5С: Једно независно регулаторно тело

     · А: Монтажа на ДИН шину; Б: Директно монтирање на панел

     · 07: Конфигурација фитинга (ИН право + ВАН право за φ6 цев)

     · А: Опремљен бочним манометром; празно = без мерача

Типични сценарији примене

     Минијатурна опрема за аутоматизацију и прецизне шаблоне за 3Ц електронику, медицинске уређаје и мале роботе Распоред опреме са екстремно ограниченим простором за инсталацију Прецизна контрола микропротока: удувавање ваздуха, усисавање вакуума, дозирање течности и активирање позиционирања Системи за слагање са више кругова, подржавају до 10 повезаних станица Реверзни вентил за инсталацију у позадини

Резиме једне реченице

     АРМ5С мини регулатор притиска има ултра уску клипну структуру од 14 мм, стандардни дизајн обрнутог протока, интегрисане утичне спојнице, једноструку/разводну монтажу и само 33г лагано тело, служећи као пожељно решење за микро прецизну пнеуматску контролу притиска.Мета наслов и мета описМета наслов: АРМ5С мини регулатор притиска од 14 мм | Рицхге Тецхнологи Мета опис: Рицхге АРМ5С минијатурни пнеуматски регулатор са стандардним обрнутим протоком, монтажа на ДИН шину, лагани дизајн од 33 г за мала прецизна аутоматска кола.
