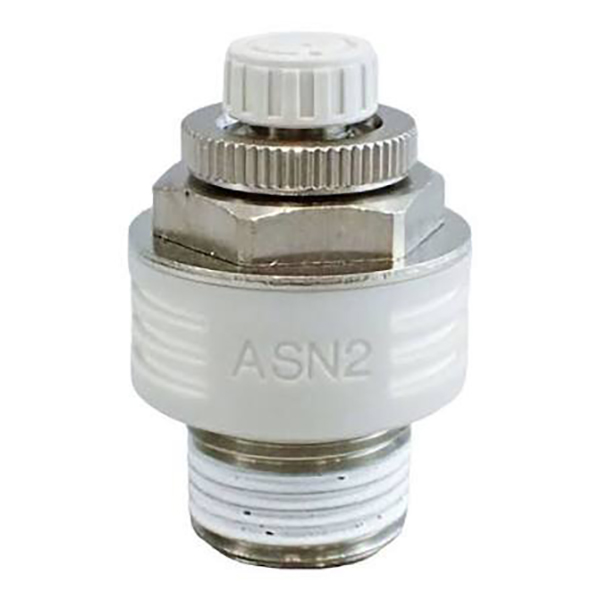

Издувни пригушни вентил серије АСН2 са пригушивачем

АСН2 серија издувног пригушног вентила са пригушивачем | Интегрисана контрола брзине и вентил за смањење буке

Бренд: СОЛХ од Рицхге Тецхнологи | СМЦ компатибилан интегрисани пнеуматски пригушивач пригушивача

1. Преглед производа

     СОЛХ АСН2 серија је ансве-у-једном издувни вентил за гас са уграђеним пригушивачем, специјално дизајниран за директну монтажу на ЕКСХ издувни отвор пнеуматских соленоидних вентила. Интегрише регулацију брзине издувних гасова и функције смањења буке у једној јединици, елиминишући потребу за одвојеном инсталацијом пригушивача. Усвајајући прецизну структуру пригушивања игличастог вентила и дизајн подешавања против пада, надограђени АСН2-А типа смоле има лагано тело, прецизно подешавање скале и функцију закључавања гурањем надоле. То је исплативо решење за контролу брзине издувних гасова, које штеди простор и високе стабилности за стандардна кола пнеуматских електромагнетних вентила.

2. Основне радне функције и предности

     • Инсталација специјалног соленоида ЕКСХ порта: За разлику од пригушних вентила на крају цилиндра, АСН2 је искључиво инсталиран на издувним отворима електромагнетних вентила за професионалну регулацију брзине пригушивања излаза, оптимизујући укупни распоред пнеуматског кола.

     • Прецизна логика пригушивања издувних гасова: Стандардна контрола пригушивања излаза; Ротација у смеру казаљке на сату смањује проток ваздуха за спорије кретање цилиндра, ротација у смеру супротном од казаљке на сату повећава проток ваздуха за брже деловање, остварујући бесконачно подешавање брзине.

     • Интегрисани пригушивач високе ефикасности: Уграђена структура за смањење буке високих перформанси, која постиже смањење буке од преко 20 дБ чак и под условима максималног протока, ефикасно решавајући загађење буком пнеуматских издувних гасова.

     • Структура против пада игличастих вентила: Дугме за подешавање усваја дизајн против отпуштања и пада, спречавајући отпуштање дугмета и одступање параметара узроковано дуготрајним вибрацијама опреме, обезбеђујући стабилан дуготрајан рад.

3. Правила кодирања модела и дефиниција спецификације

     Типичан пример модела: АСН2-02А

     • АСН2: Серијски код за интегрисани издувни вентил за гас са пригушивачем

     • Код калибра: М5 (М5×0,8) / У10 / 32 / 01(Р1/8) / 02(Р1/4) / 03(Р3/8) / 04(Р1/2)

     • А Суфикс: Надограђен тип лагане смоле, опремљен структуром за закључавање на доле и прозором за прецизну скалу

     • С Суфикс: Навој претходно премазан заптивним средством за побољшану непропусност

     • Н Суфикс: НПТ амерички стандардни навој (подразумевана Р нит без суфикса)

4. Стандардне спецификације и параметри пуне серије

5. Основни технички параметри

6. Надограђене карактеристике типа смоле АСН2-А

     • Ултра-лагани дизајн: Усваја смолни материјал високе чврстоће, тежина смањена за око 80% у поређењу са традиционалним металним главним телом, минимизирајући оптерећење на издувном отвору соленоидног вентила.

     • Прозор за прецизну скалу: Опремљен са индикатором скале са нониусом, подржава микро подешавање 1/4 круга. Параметар протока је видљив и квантификован, остварујући стандардизовано и поновљиво управљање протоком.

     • Практично закључавање притиском на доле: Иновативна структура закључавања дугмета на доле. Након подешавања брзине, притиском на дугме може се закључати положај параметра, ефикасно спречавајући одступање брзине узроковано вибрацијама опреме и обезбеђујући доследну тачност рада.

7. Разлика у избору модела: АСН2 наспрам АС / АСВ / АСЦ серије

8. Смернице и мере предострожности за инсталацију

     • Стандардна метода инсталације: Директно зашрафити вентил на издувни отвор соленоидног вентила ЕКСХ са телом вентила окренутим ка споља, резервишући довољно радног простора за дневно подешавање брзине.

     • Применљива ограничења кола: Није применљиво на кола са повратним вентилима у средњем положају и једносмерним вентилима којима управља пилот, што може изазвати ненормално деловање цилиндра и нестабилан рад.

     • Операција закључавања отпорног на вибрације: Након што завршите отклањање грешака у протоку ваздуха и брзини, закључајте дугме за подешавање да бисте избегли одступање брзине кретања узроковано дуготрајним вибрацијама опреме.

Резиме једне реченице

     СОЛХ АСН2 серија је интегрисани вентил за гас и пригушивач који је намењен издувним отворима соленоидног вентила. Са смањењем буке, прецизном подесивом брзином, структуром отпорном на вибрације против пада и опцијом надоградње лагане смоле, поједностављује инсталацију пнеуматског кола, смањује буку издувних гасова и представља оптималну економичну контролу брзине и додатак за смањење буке за стандардне пнеуматске соленоидне системе.
