Мини цилиндар од нерђајућег челика серије Ц85 (стандард ИСО 6432, систем компатибилан са СМЦ)

Бренд: СОЛХ од Рицхге Тецхнологи | Извозно оријентисан каталог производа

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

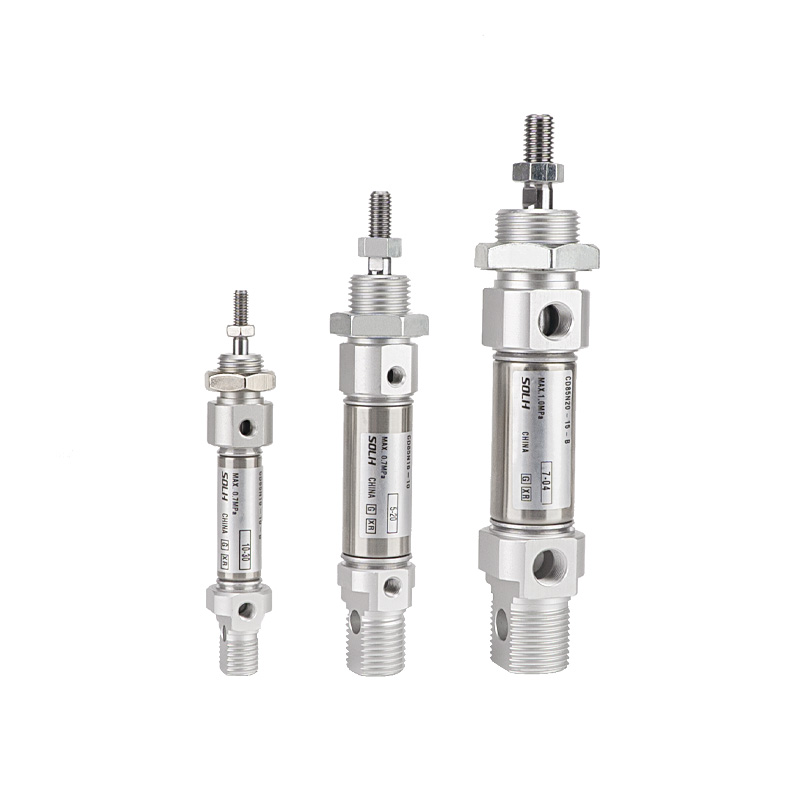

     Мини цилиндар од нерђајућег челика СОЛХ Ц85 је у складу са међународним стандардом ИСО 6432, опсег отвора φ8~25мм. Карактеристике: компактан изглед, отпорност на корозију, перформансе велике брзине и високе фреквенције, рад без уља. Широко распоређен у прехрамбеној, фармацеутској, електронској и општој опреми за пнеуматску аутоматизацију.

Основна структура и карактеристике дизајна

   1. Стандард: ИСО 6432 (φ8–φ25), универзалне монтажне димензије за глобално тржиште мини цилиндара.

   2. Материјал: буре од нерђајућег челика 304, клипњача и матица за закључавање; отпоран на рђу, погодан за влажне, слабе киселине и слабе алкалне радне услове.

   3. Структура: Завршни поклопци увијени на роло, без везице, правог цилиндричног облика, мале величине и лагане.

   4. Варијанте операције

     -- Једноструки штап двоструког дејства (Стандард)

     -- Једноструког дејства (повратна опруга / продужење опруге)

     -- Синхрони цилиндар са двоструком шипком

     -- Ц85К Неротирајући тип шипке

   5. Јастук: Стандардни гумени јастук; ваздушни јастук (суфикс Ц) опционо за φ10–25 да би се смањио удар при кретању великом брзином.

   6. Заптивање: Специјална двосмерна заптивка са жлебом резервоара за уље, ниским притиском при покретању, дугим радним веком под радним условима без уља.

   7. Детекција положаја: Уграђени магнетни прстен (код Д) опционо; Начини уградње магнетног прекидача: А = жлеб на стази, Б = жлеб за челичну траку.

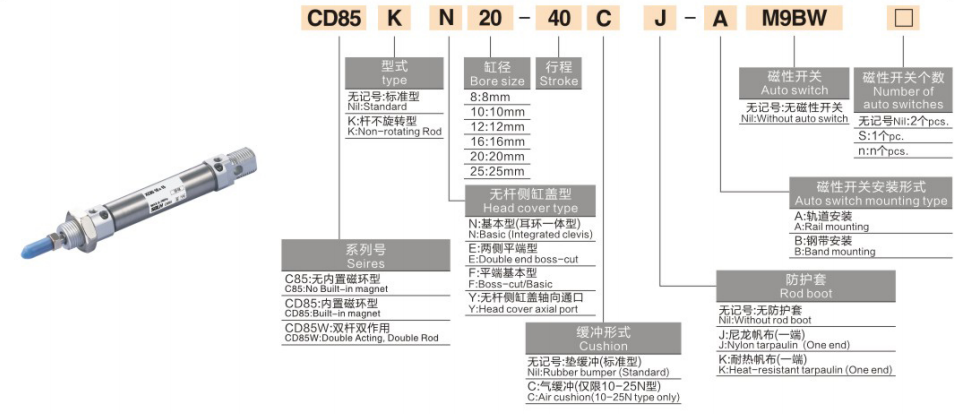

Комплетно правило кодирања модела

   1. Пример модела: ЦД85Н25-100Ц-Б

  2. Референтни пример поруџбине: ЦД85Н16-50

     -- Основни тип, отвор 16, ход 50, уграђени магнет, гумени јастук.

Стандардне техничке спецификације (двоструко дејство)

Теоријска сила потиска и вучне силе @0,6 МПа (један штап, јединица:Н)

Монтажни облици и изведени модели

  1. ИСО6432 опције монтаже

     -- Н: Основни тип са интегрисаним кључем (Најпопуларнији)

     -- Ф: аксијална монтажа на равни крај

     -- Л: Једноструки носач / М: Двоструки носач

     -- Г: Монтажа прирубнице

     -- НУ: Монтажа спојнице клина

   2. Главне изведене верзије

     -- ЦД85: Са уграђеним магнетним прстеном, компатибилан са магнетним сензорима

     -- Ц85К: Неротирајућа квадратна клипњача, позиционирање против увртања

     -- Ц85Е: једноструко дејство (повратна опруга/продужна опруга)

     -- ЦВЦД85Е: Двоструки цилиндар двоструког дејства, синхроно кретање

Поређење избора: Ц85 ВС МИ ВС МА

   1. ✅ Жељене прилике за Ц85

     -- Прехрамбена, фармацеутска и електронска индустрија: нерђајући челик, чиста, антикорозивна

     -- Висока брзина и високофреквентни циклуси: 50–1500 мм/с краткоходни клипни ход

     -- Компактан распоред опреме: φ8–25 танко цилиндрично тело

     -- Влажно и благо корозивно окружење у радионици

     -- Глобална потражња за размјеном: ИСО6432 универзална димензија за директну замјену

 Водич за брзи избор у 3 корака

   1. Избор проврта: Израчунајте потисак и хоризонтално оптерећење, резерва ≥50% сигурносне границе; изаберите мањи отвор за рад веће фреквенције.

   2. Потврда потеза: Додајте додатну маргину од 10–20 мм; максимални ход 400 мм.

   3. Избор конфигурације

     -- Уграђени магнет: додајте код Д

     -- Смањење удара великом брзином: изаберите ваздушни јастук са суфиксом Ц

     -- Захтев против увртања: изаберите К неротирајућу верзију

     -- Облик монтаже шибица: Н/Ф/Л/М/Г према структури опреме

Резиме једне реченице

     СОЛХ Ц85/ЦД85 ИСО6432 мини цилиндар од нерђајућег челика је потпуно заменљив са увезеном СМЦ серијом, подржава рад без уља велике брзине, вишеструке методе монтаже и опциону антиротирајућу шипку, идеалан линеарни актуатор за прехрамбене, медицинске и електронске аутоматизоване производне линије.
