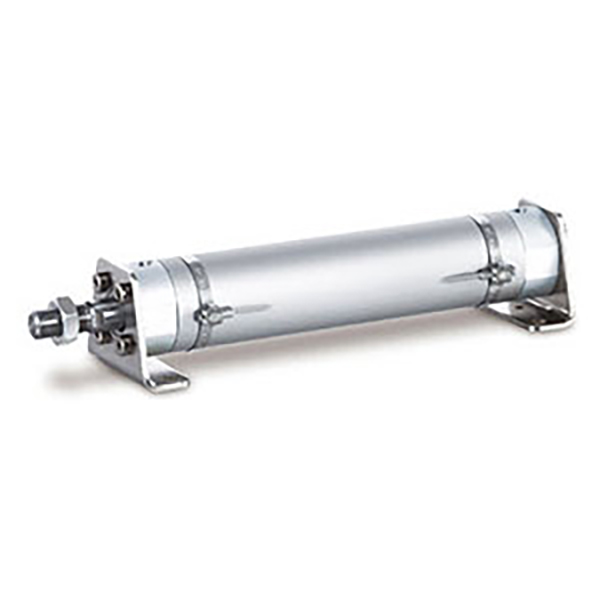

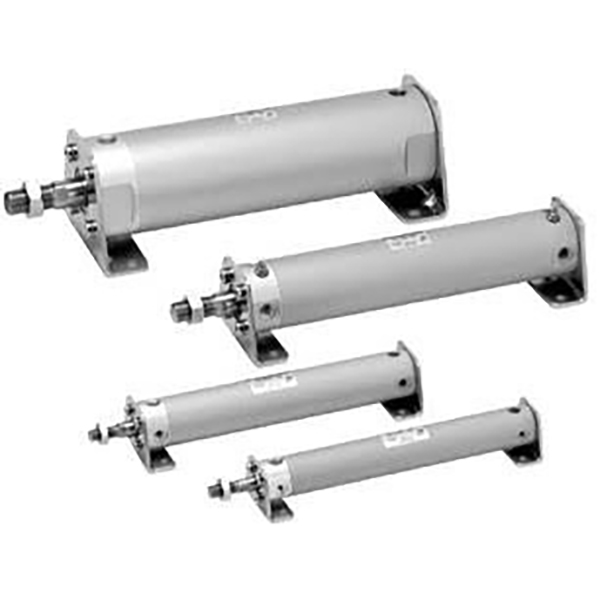

ЦГ1 / ЦДГ1 серија алуминијумских лаких округлих цилиндара

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

    СОЛХ ЦГ1/ЦДГ1 алуминијумски лагани округли цилиндар, отвор φ20~100мм, замена за стару СМЦ ЦА1 серију са потпуно заменљивим монтажним димензијама. Карактеристике: лагана, универзална инсталација, флексибилан распоред цевовода, ниска бука и перформансе велике брзине. Широко се користи у аутоматизованим транспортним линијама, електронској опреми, машинама за паковање, опреми за лаку индустрију за мала и средња оптерећења, дуги ход и високофреквентне клипне апликације.

Основна структура и карактеристике дизајна

   1. Стандард: СМЦ лагани округли цилиндар нове генерације, директна замена за серију ЦА1.

   2. Материјал: екструдирана алуминијумска цев и завршни поклопци, чврста хромирана клипњача. 30% лакши од конвенционалних стандардних цилиндара, високе чврстоће и доброг одвођења топлоте.

   3. Структура: Завршне капице са навојем, правог округлог облика, лако растављање и одржавање. 4 усмерена отвора за ваздух (интервал од 90°), веома флексибилан распоред цеви.

   4. Варијанте операције

     -- ЦГ1Б двоструког дејства: довод ваздуха на оба краја, најчешћи стандардни модел

     -- ЦГ1С / ЦГ1Т једноструког дејства: С=повратак опруге; Т=Продужење опруге, аутоматско ресетовање након искључења ваздуха

     -- ЦГ1В дупли штап: шипка продужена са обе стране, синхроно кретање, побољшан капацитет против торзије

     -- ЦГ1К неротирајућа шипка: шестоугаона клипњача за прецизно позиционирање и заштиту од увртања

   4. Јастук: Стандардни гумени јастук; ваздушни јастук (суфикс А) опционо за смањење удара и буке при великој брзини.

   5. Заптивање: композитни заптивач ниског трења са жлебом резервоара за уље, ниским притиском при покретању, рад без уља, радни век ≥8 милиона циклуса.

   6. Детекција положаја: ЦДГ1 опремљен са уграђеним магнетним прстеном, компатибилан са М9Б/А93/З73 аутоматским прекидачима за повратну информацију о положају клипа; ЦГ1 без магнета, не може инсталирати магнетне прекидаче.

Комплетно правило кодирања модела

   1. Пример модела: ЦДГ1БН25-100З

   2. Стандардни референтни примери налога

     -- ЦДГ1БН32-200З：Боре32, ход200, двоструког дејства, уграђени магнет, женски навој шипке

     -- ЦДГ1С40-100З: Отвор40, ход 100, повратна опруга једносмерног дејства, уграђени магнет

     -- ЦДГ1К50-150З: Отвор50, ход 150, неротирајућа хексагонална клипњача

Техничке спецификације Универзалног језгра

Теоретска сила потиска и вуче @0,5 МПа (појединачна шипка, јединица:Н)

   1. Двоструко дејство ЦГ1Б

  2. ЦГ1С једноструког дејства (пролећни поврат @0,5 МПа)

Монтажни облици и изведени модели

   1. Опције монтаже

     -- Основни тип Б: Директна инсталација преко навоја на крају поклопца (најчешће)

     -- Л Носач: Аксијални носач за бочну монтажу

     -- Ф/Г прирубница: Причвршћивање плоче прирубнице на страни шипке / на страни главе

     -- Ц/Д спојница: Једнострука / дупла спојница за механизам за окретање

     -- Е клип: носач клина са стране главе за окретање и замахно кретање

   2. Главни низ изведеница

     -- ЦДГ1Б: Стандардно двоструко дејство са уграђеним магнетом

     -- ЦДГ1С/Т: Повратак опруге једноструког дејства/продуживање опруге

     -- ЦДГ1В: Двоструки штап двоструког дејства

     -- ЦДГ1К: Неротирајућа хексагонална клипњача

     -- ЦДГ1Р: Танка верзија за директно постављање за ограничен аксијални простор

     -- ЦДГ1КР: Директна монтажа + неротирајућа шипка двоструког дејства

Водич за брзи избор у 3 корака

   1. Избор проврта: Израчунајте потребан потисак и хоризонтално оптерећење, резерва ≥50% сигурносне границе; дати приоритет ЦГ1 за апликације са малим и средњим оптерећењем и дугим ходом.

   2.  Потврда потеза: Додајте додатну маргину кретања од 10~20 мм; Максимални ход: двоструко дејство ≤1000мм, једноструко дејство ≤300мм.

   3.  Подударање конфигурације

     -- Операција: Двоструко дејство → Б; Повратак опруге једноструког дејства → С; захтев против увртања → К

     -- Јастук: Додајте суфикс А ваздушни јастук при радној брзини>500 мм/с

     -- Повратна информација о позицији: Одаберите модел опремљен ЦДГ1 магнетом, ускладите М9Б/А93 аутоматске прекидаче

Резиме једне реченице

     СОЛХ ЦГ1/ЦДГ1 алуминијумски лагани округли цилиндар је потпуно заменљив са СМЦ ЦА1 серијом, лаган дизајн са вишесмерним цевоводима, вишеструки избори монтаже, идеалан дугоходни линеарни актуатор за паковање, транспортне траке и производне линије електронске аутоматизације.
