Ултра-кратки лагани цилиндар серије ЦГ3 | Компактни пнеуматски цилиндар велике брзине нове генерације

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне карактеристике

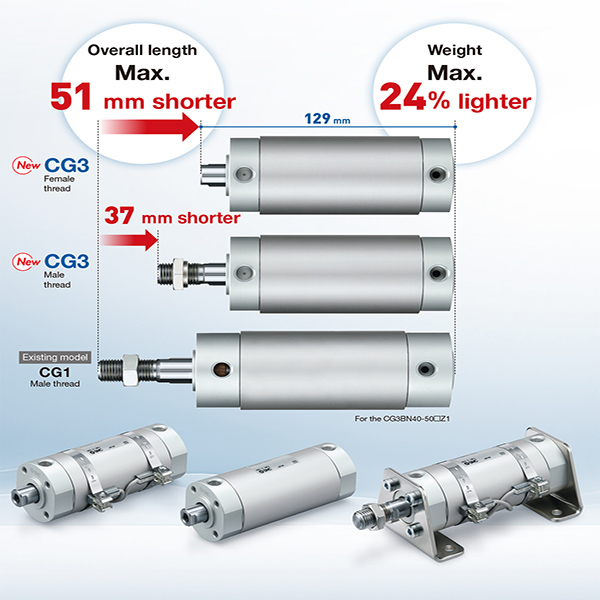

     СОЛХ ЦГ3/ЦДГ3 серија је ултра-кратак лагани пнеуматски цилиндар од легуре алуминијума нове генерације, који служи као директна надоградња и замена за традиционалну серију ЦГ1. Покрива широк распон отвора од φ20 до φ100 мм, са максималном смањењем укупне дужине од 51 мм и смањењем тежине од 24% у поређењу са ЦГ1. Са ултра-компактним кућиштем, ултра-лаком тежином, брзим радом са малом буком и дизајном без одржавања без уља, савршено је прикладан за средње и лагано оптерећење, дугоходне, високофреквентне радне и сценарије са ограниченим простором, широко примењен у аутоматизованим производним линијама, електронској опреми, машинама за паковање и системима за аутоматизацију лаке индустрије.

  1.1 Индустријски стандард и снажна заменљивост

     Развијена на основу стандарда за округли цилиндар кратког типа СМЦ нове генерације, серија ЦГ3 се може похвалити одличном заменљивошћу монтаже са старом серијом ЦГ1 док постиже компактније укупне димензије, ефективно унапређује стару опрему и оптимизује распоред механичког простора без компликованих структуралних модификација.

  1.2 Премијум лагана структура материјала

     Усвајање легуре алуминијума високе чврстоће за цев цилиндра и завршне поклопце, упарено са тврдо хромираном клипњачом. Оптимизована формула материјала смањује укупну тежину за 24% у поређењу са ЦГ1, одликује се високом структурном чврстоћом, одличном дисипацијом топлоте и снажном отпорношћу на деформације, обезбеђујући стабилан дуготрајан рад на високим фреквенцијама.

  1.3 Интегрисана компактна структура и флексибилни цевоводи

     Интегрисана цев цилиндра и структура завршног поклопца са дизајном за закључавање навоја поједностављују растављање, монтажу и свакодневно одржавање. Иновативни 4-смерни распоред цевовода (интервал од 90°) пружа ултра-високу слободу за уградњу и цевоводе, решавајући уско грло инсталације уског простора опреме и подржавајући разноврсне шеме механичког распореда.

  1.4 Разноврсни типови покрета за пуну покривеност сценарија

     • Двоструко дејство (ЦГ3Б): Двострани усис ваздуха повратно кретање, најуниверзалнији стандардни тип за конвенционалну аутоматизовану линеарну вожњу.

     • једноструко дејство (ЦГ3С/Т): С = повратак опруге, Т = продужење опруге; аутоматско ресетовање након нестанка струје за сценарије сигурносне блокаде и хитног ресетовања.

     • Двоструки штап (ЦГ3В): Синхроно кретање шипке са два краја, удвостручен ефективни ход и одлична отпорност на торзију за специјалне механизме за повезивање и позиционирање.

     • Неротирајући штап (ЦГ3К): Шестоугаона клипњача против торзије, нула ротација током рада да би се гарантовало високо прецизно поновљено позиционирање.

  1.5 Оптимизовани тампон и врхунски систем заптивања

     Стандардни високоеластични гумени пуфер (Н) за основну апсорпцију удара и смањење буке; опциони ваздушни одбојник типа А за честе операције велике брзине како би се елиминисао крајњи удар и продужио радни век. Опремљен композитним заптивним прстеном са ниским трењем и уграђеним жлебом за складиштење уља, цилиндар има ултра низак почетни притисак, стабилан рад и перформансе одржавања без уља, са веком трајања од преко 8 милиона циклуса.

  1.6 Интелигентна индукциона конфигурација

     Модел ЦДГ3 долази са уграђеним магнетним прстеном, компатибилним са магнетним прекидачима серије М9Б/А93/З73 за детекцију положаја клипа у реалном времену и ПЛЦ аутоматску контролу везе сигнала; ЦГ3 немагнетна верзија је применљива за једноставно циклично кретање без захтева за детекцију положаја.

2. Комплетна правила именовања модела и примери поруџбина

 1. Типична структура модела: ЦДГ3БН25-100З

  2. Стандардни примери налога

     • Модел са двоструким магнетним навојем: ЦДГ3БН32-200З (проврт φ32, ход 200 мм, опремљен са магнетима, женски навој на крају шипке)

     • Модел са магнетним повратним опругом једноструког дејства: ЦДГ3С40-100З (проврт φ40, ход 100 мм, ресетовање опруге са једним дејством, опремљено магнетима)

     • Магнетни неротирајући прецизни модел: ЦДГ3К50-150З (проврт φ50, ход 150 мм, шестоугаона анти-торзиона шипка)

3. Основни технички параметри (стандардни тип)

4. 0,5 МПа теоријски подаци о потиску и напетости

  4.1 Табела за потисак и затезање двоструког дејства (ЦГ3Б).

  4.2 Табела перформанси једноструког дејства (ЦГ3С са повратном опругом).

5. Типови монтаже и изведени модели

 5.1 Разноврсне универзалне методе монтаже

     • Б Основни тип: Директна инсталација преко навоја крајњег поклопца, најуниверзалнији и најисплативији начин монтаже за стандардну линеарну вожњу.

     • Л носач за ноге: Фиксирано помоћу аксијалног носача, специјално дизајнираног за бочну инсталацију и сценарије хоризонталног фиксирања.

     • Ф/Г прирубнички носач: Равна монтажа прирубнице на страни штапа / без шипке за вертикално фиксно позиционирање и стабилизацију великог оптерећења.

     • Ц/Д Цлевис Моунт: Једнострука / двострука спојница, погодна за љуљајуће и спојне механичке конструкције.

     • Е клипни носач: Инсталација бочне осовине без шипке, идеална за радне услове превртања и љуљања.

  5.2 Серија основних деривата

     • ЦДГ3Б: Магнетни двосмерни тип (стандардни маинстреам модел)

     • ЦДГ3С/Т: Магнетни једносмерни тип (повратна опруга / продужетак опруге)

     • ЦДГ3В: Магнетни дупли штап двоструког дејства

     • ЦДГ3К: Магнетна неротирајућа хексагонална шипка

     • ЦДГ3Р: Ултра танак тип директног монтирања за екстремно ограничене станице опреме

6. Поређење избора ЦГ3 и ЦГ1

7. Водич за брзи избор у 3 корака

     1. Избор отвора: Изаберите одговарајућу величину отвора према стварној тежини оптерећења, резервишите најмање 50% сигурносне границе. Дајте приоритет ЦГ3 серији за услове рада са малим оптерећењем и ограниченим простором.

     2. Избор потеза: Подесите стварни радни ход плус сигурносну маргину од 10~20 мм. Придржавајте се стандардних правила хода: двоструко дејство ≤300мм, једноструко дејство ≤100мм.

     3. Функционална конфигурација: Изаберите Б за конвенционално повратно кретање двоструког дејства; С за сигурносне сценарије ресетовања опруге са једним дејством; К за високо прецизно позиционирање против торзије. Изаберите ваздушни одбојник типа А за рад велике брзине (>500 мм/с) да бисте смањили удар и буку. Изаберите ЦДГ3 магнетни модел упарен са М9Б/А93 прекидачима за детекцију положаја у реалном времену и аутоматску контролу.

Резиме једне реченице

     Ултра-кратки лагани цилиндар нове генерације СОЛХ ЦГ3 одликује се ултра-компактним лаганим кућиштем, брзим радом са малом буком, перформансама без уља без одржавања и разноврсним методама монтаже, пружајући високе перформансе и решења за линеарно кретање која штеде простор за аутоматизовану опрему средњег и малог оптерећења високе фреквенције.
