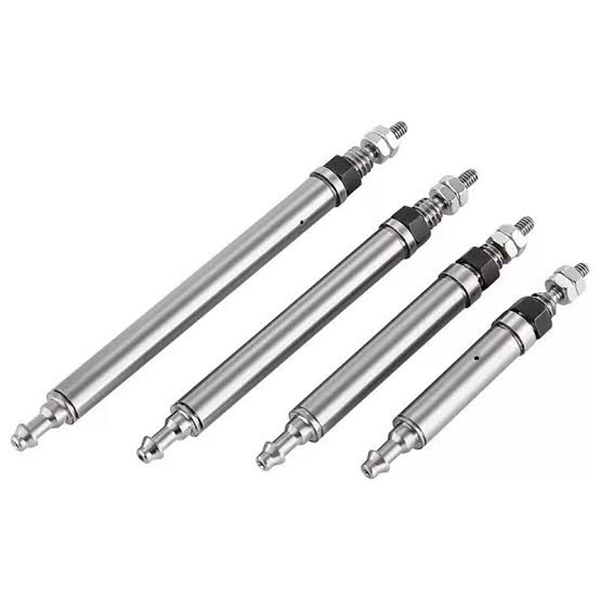

Минијатурни цилиндар са иглицама серије ЦЈ1 (ултра-мали микро ваздушни цилиндар φ2,5 / φ4мм)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ ЦЈ1 серија су ултра-минијатурни цилиндри са једноструким/двоструким дејством. Основне заслуге: ултра-компактан мали обрис, лагана конструкција, мали излазни потисак и брз одзив. Дизајниран за прецизну вожњу у скученом простору, задатке гурања и повлачења са микро оптерећењем, минијатурне станице за електронику и 3Ц аутоматизацију. То је основни актуатор за апликације микро аутоматизације.

Основна структура и карактеристике дизајна

     -- Типови погона: Једноструко дејство (повратна опруга) & Двоструко дејство. Опције проврта: φ2.5 (искључиво једносмерно); φ4 (доступно за једноструко/двоструко дејство).

     -- Структурне карактеристике: Округло тело, витка клипњача, без уграђеног јастука, основни крајњи навој. Спољни пречник тела φ4 модела само 4 мм, нето тежина је само неколико грама.

     -- Динамичне перформансе: структура без јастука омогућава брз одзив клипа. Радна брзина: 50 ~ 500 мм / с, погодно за високофреквентне покрете кратког хода.

     -- Материјал и заптивање: тело од тврдог анодизираног алуминијума, компоненте заптивке НБР, дизајн без уља, компатибилан са чистим или благо зауљеним радним окружењима.

     -- Флексибилна инсталација: Основна верзија са навојима на оба краја за аксијалну фиксацију. Оријентација отвора на глави са стране шипке може се подесити ±90°, погодно за вођење цеви у скученим распоредима.

Комплетно правило кодирања модела

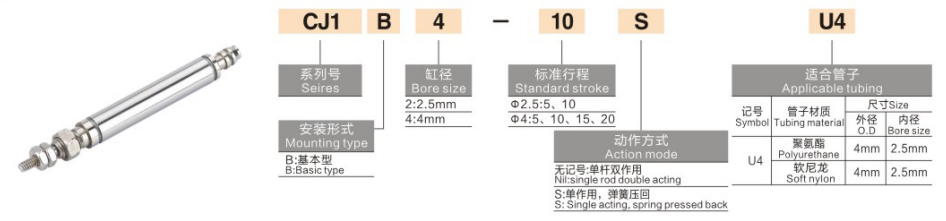

   1. Пример модела: ЦЈ1Б4-10СУ4

   2. Стандардни референтни примери налога

     -- ЦЈ1Б2-10СУ4: Отвор 2,5, ход 10, повратна опруга једноструког дејства

     -- ЦЈ1Б4-15У4: Отвор 4, ход 15, двоструко дејство

     -- ЦЈ1Б4-5СУ4: Отвор 4, ход 5, повратна опруга једноструког дејства

Техничке спецификације универзалног језгра (0,5 МПа доводни притисак)

Основне конкурентске предности

   1. Ултра-минијатурни отисак за уски простор за инсталацију

     -- Минимални отвор φ2,5, спољни пречник тела φ4, тежина само 2~3,5 г, лако се интегрише у ултра-компактну опрему.

   2. Прецизна линеарна вожња са малим потиском

     -- Опсег излазног потиска 0,64~6,3Н @0,5МПа, идеалан за микро оптерећења ≤100г, избегава оштећење од удара на деликатним малим радним комадима.

   3. Високофреквентни брзи одговор

     -- Структура без јастука пружа брзо активирање, подржава ≥300 циклуса у минути у кратком ходу ради повећања ефикасности производње.

   4. Рад без уља и дуг радни век

     -- НБР систем заптивке подржава компримовани ваздух без уља за чиста производна окружења; механички радни век ≥3 милиона циклуса.

   5. Подесив смер порта и једноставна монтажа

     -- Ваздушни отвор на страни шипке који се може окретати ±90°. Двострани спољни навоји омогућавају директно аксијално закључавање без додатних монтажних носача, поједностављујући пуштање у рад на лицу места.

Опције монтаже и типичне индустријске примене

   1. Монтажни облици

     -- Монтажа на аксијални навој: Директно зашрафити оба краја на опрему за право пусх-пулл кретање

     -- Монтажа бочног носача: Опциони минијатурни носач за бочну инсталацију, погодан за окретање или бочну вожњу

   2. Типични сценарији примене

     -- 3Ц и електроника: тестирање издржљивости мобилног дугмета, стезање микро пластичних делова, избацивање струготине и позиционирање

     -- Прецизна инструментација: Пребацивање мини вентила, позиционирање оптичких влакана, механизми финог подешавања

     -- Општа аутоматизација: утовар/истовар микрокомпоненти, лагано гуљење етикета, минијатурно активирање шаблона

     -- Медицинска опрема: телескопско кретање малих инструмената, погон са микро флуидима, склопови за прецизно позиционирање

Водич за брзи избор у 3 корака

   1. Избор проврта на основу носивости

     -- φ2.5 за оптерећење ≤50г；φ4 за оптерећење 50~100г. Резервишите минимално 50% сигурносне маргине због карактеристика малог потиска.

   2. Потврда можданог удара

     -- Изаберите ход према потребној удаљености; дајте приоритет краћим ходовима за стабилан рад високе фреквенције.

   3. Избор режима акције

     -- Једноструког дејства (са суфиксом С): једносмерно потискивање/повлачење са ресетовањем опруге за безбедносни дизајн у случају нестанка струје

     -- Двоструко дејство: Двосмерна прецизна линеарна вожња без повратне опруге

Резиме једне реченице

     СОЛХ ЦЈ1 ултра-минијатурни пнеуматски цилиндар је доступан у варијантама са повратном опругом и двоструким дејством са отвором φ2,5 / φ4, ултра-лаганим компактним дизајном и подесивим смером ваздушног отвора, пружајући прецизно микро линеарно кретање са малим помаком, широко прихваћено за 3Ц тестирање и опрему за аутоматизацију минијатурних инструмената.
