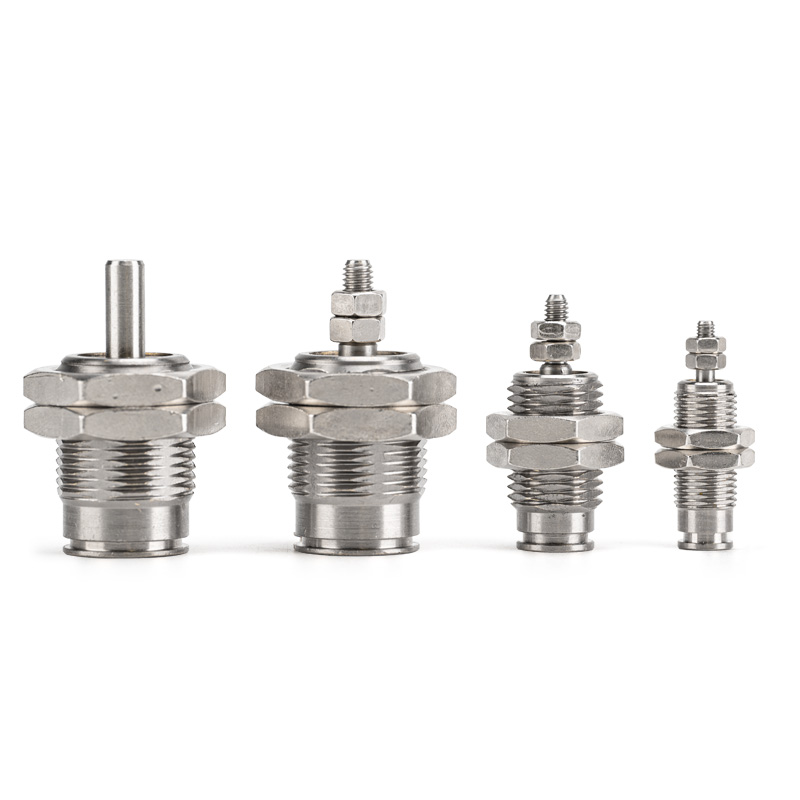

ЦЈП цилиндар са једноструким дејством (микро цилиндар кратког хода)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ ЦЈП серија је једноструки цилиндар са повратном опругом. Основне карактеристике: ултра-кратко тело, минимални отисак уградње, једносмерни потисак и аутоматско ресетовање опруге након прекида ваздуха. Погодно за једносмерно прецизно пусх-пулл кретање под ограниченим простором, малим оптерећењем и високофреквентним краткоходним станицама. То је класичан модел за минијатурне апликације за вожњу у једном правцу.

Основна структура и карактеристике дизајна

     -- Режим вожње: једноструко дејство (повратак са опругом). Продужите када се доводи ваздух; аутоматски се увлачи опругом без притиска ваздуха за безбедан рад.

     -- Величине отвора: Ø4 / 6 / 10 / 16 мм, покривају микро до лаки опсег носивости (0,1 ~ 3 кг).

     -- Структура: тело од тврдог анодизираног месинга, клипњача од нерђајућег челика, без уграђеног јастука. Екстра кратак оквир, доступан за монтажу на панел или уградњу у равнину унутар опреме.

     -- Типови монтаже: две конфигурације језгра — Монтажа на панел (Б) и Уградна монтажа (С).

     -- Материјал и заптивање: кућиште од месинга + НБР заптивке, рад без уља, компатибилан са чистим и благо зауљеним окружењима. Механички радни век ≥3 милиона циклуса.

     -- Опција сензора: ЦДЈП варијанта са уграђеним магнетним прстеном, подржава један магнетни прекидач за проширену детекцију положаја.

Комплетно правило кодирања модела

   1. Пример модела: ЦЈПБ6-10

   2. Стандардни референтни примери налога

     -- ЦЈПБ4-5: Отвор 4, ход 5, монтажа на плочу, без магнетног прстена

     -- ЦДЈПС10-15: Отвор 10, ход 15, уграђени носач, уграђени магнет

     -- ЦЈПБ6-10Х4: Отвор 6, ход 10, монтажа на плочу, ОД4 утична веза

Техничке спецификације универзалног језгра (0,5 МПа, повратна опруга једноструког дејства)

Основне конкурентске предности

   1. Ултра-компактни оквир штеди простор за инсталацију

     -- Екстра кратко тело подржава уградњу у равнину унутар машине или монтажу на панел, смањујући заузети простор до 50% у поређењу са стандардним цилиндрима, идеално за екстремно скучене станице.

   2. Једносмерни потисак са ресетовањем искључивања

     -- Увлачење опруге се активира када се прекине довод ваздуха. Безбедан за стезање, избацивање и заустављање позиционирања једносмерних покрета.

   3. Брз одзив и стабилан рад на високим фреквенцијама

     -- Заптивање са ниским трењем без јастука омогућава конзистентан циклус ≥250 цпм за задатке који се понављају са кратким ходом.

   4. Рад без уља и продужени радни век

     -- Погодно за чисте услове у радионици. Тело од месинга и издржљиво заптивање гарантују ≥3 милиона циклуса без одржавања.

   5. Флексибилна конфигурација монтаже

     -- Доступна уградња на панел и у равнину; крај шипке може бити раван или заобљен да одговара различитим механичким дизајном.

Опције монтаже и типичне индустријске примене

   1. Монтажни облици

     -- Монтажа на панел (Б): Прирубница фиксирана на површини опреме, погодна за спољашње гурање и повлачење

     -- Уградни носач (С): Тело уграђено у отвор опреме, само клипњача је изложена ради максималне уштеде простора унутар машине

   2. Типични сценарији примене

     -- 3Ц и електроника: Стезање микро делова, избацивање струготине, минијатурни погон, испитивање издржљивости дугмади

     -- Прецизни инструменти: Пребацивање мини вентила, позиционирање влакана, фино подешавање инструмента, заустављање кратког хода

     -- Општа аутоматизација: високофреквентно утовар/истовар, гуљење етикета, пренос микро компоненти, једносмерно стезање

     -- Медицинска опрема: Продужетак минијатурног инструмента, погон са микро флуидима, склопови за прецизно позиционирање

Водич за брзи избор у 3 корака

   1. Избор проврта на основу носивости

      -- Ø4 ≤0.3кг;Ø6=0.3~0.7кг;Ø10=0.7~2кг;Ø16=2~3кг. Резерва ≥50% сигурносне маргине.

   2. Потврђивање можданог удара

     -- Стандардни ход: 5/10/15 мм. Краћи ходи дају стабилније перформансе високе фреквенције.

   3. Усклађивање конфигурације

     -- Повратна информација о позицији: Одаберите ЦДЈП са уграђеним магнетом плус једним М9Б прекидачем да надгледате извучену позицију.

     -- Распоред монтаже: Уграђени носач (С) за унутрашњу инсталацију опреме; носач плоче (Б) за површинску монтажу.

Резиме једне реченице

     СОЛХ ЦЈП пнеуматски цилиндар са опругом са једним дејством са повратним опругом нуди ултра-кратко компактно тело са опцијама за уградњу на панел и у равнину; ЦДЈП верзија подржава детекцију магнетног прекидача, идеалан економични минијатурни актуатор за једносмерно избацивање кратког хода, стезање и позиционирање у ограниченом простору 3Ц, прецизни инструменти и опрема за аутоматизацију медицине.
