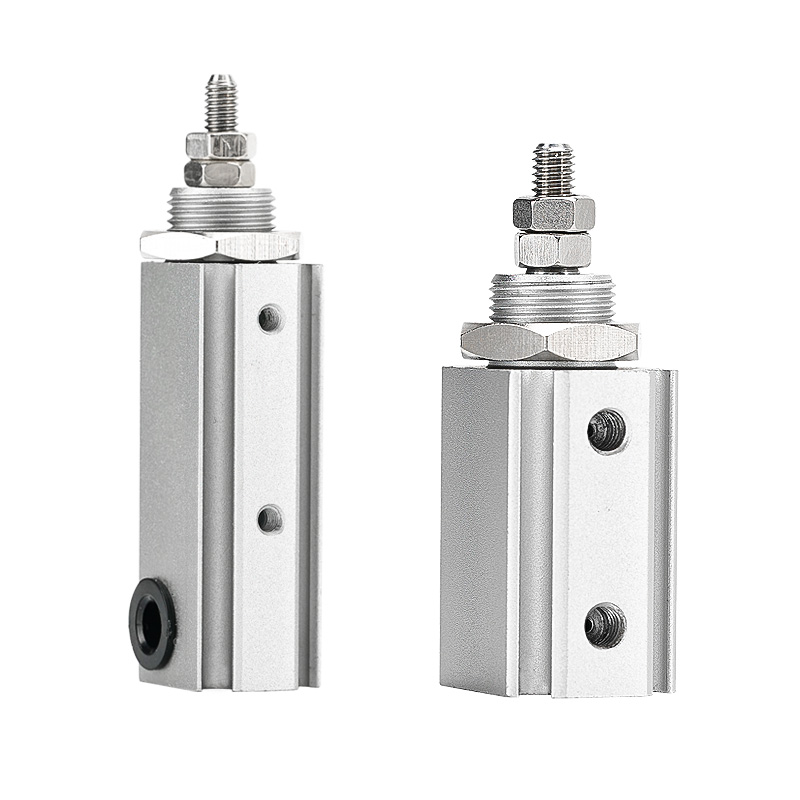

ЦЈП2 цилиндар са клиновима (двоструког дејства)

ЦЈП2 цилиндар двоструког дејства (компактни микро цилиндар)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ ЦЈП2 серија је компактни двосмерни цилиндар. Основне предности: ултра-кратко тело, лагана структура, стабилан двосмерни потисак и поуздан рад на високим фреквенцијама. Дизајниран за двосмерно прецизно пусх-пулл кретање унутар скученог простора, средња микро оптерећења и аутоматизоване станице високог циклуса. То је главни модел за микро двосмерне апликације линеарне вожње.

Основна структура и карактеристике дизајна

     -- Режим вожње: Двоструко дејство (довод ваздуха и за продужење и за увлачење). Опсег отвора: Ø4 / 6 / 10 / 16 мм, покрива микро до мале носивости.

     -- Структура: Екструдирано алуминијумско тело (надограђено са традиционалне верзије од месинга), 55%~65% лакша тежина. Опремљен гуменим јастуцима на оба краја за смањење удара и буке.

     -- Разноврсна монтажа: доступно је 6 конфигурација за монтажу: основни тип, монтажа на панел, монтажа на прирубницу, монтажа на стопало, држач на осовини и носач за вишесмерну инсталацију.

     -- Компатибилност сензора: Све спецификације направљене са магнетним прстеном, подржавају инсталацију два магнетна прекидача, укључујући минимални Ø4 отвор и 5 мм ход без додатних носача.

     -- Материјал и заптивање: Тврди анодизовани алуминијум + НБР заптивке, рад без уља, погодан за чиста или благо зауљена окружења. Механички радни век ≥3 милиона циклуса.

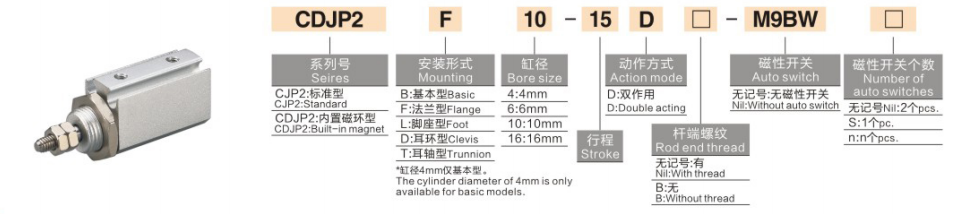

Комплетно правило кодирања модела

  1. Пример модела: ЦДЈП2Б10-15Д-М9Б

   2. Стандардни референтни примери налога

     -- ЦЈП2Б6-20Д: Отвор 6, ход 20, основни тип двоструког дејства, без магнетног прстена

     -- ЦДЈП2Ф4-10Д: Отвор 4, ход 10, монтажа на плочу, уграђени магнетни прстен

     -- ЦДЈП2Б16-30Д-2М9Б: Отвор 16, ход 30, основни тип, опремљен са два М9Б прекидача

Техничке спецификације универзалног језгра (@0,5 МПа, двоструко дејство)

Основне конкурентске предности

   1. Ултра-кратко лагано тело

     -- Укупна дужина је скраћена за 6~9,5 мм у поређењу са старим ЦЈП моделом, тежина смањена за 55%~65%, савршено за ултра-ограничени распоред инсталације.

   2. Стабилан двосмерни излаз

     -- Дизајн двоструког дејства без повратне опруге. Двосмерни потисак је 30%~50% већи од еквивалентних цилиндара са једним дејством, погодних за носивост од 100г ~ 5кг.

   3. Висока фреквенција и низак ниво буке

     -- Гумени јастук + заптивање са ниским трењем. Радна брзина 50~500мм/с, стабилно изнад 200цпм, бука удара ≤60дБ.

   4. Вишеструка монтажа и пуни стандард магнетног прстена

     -- 6 облика за монтажу прилагођавају се сложеном распореду алата. Магнетни прстен опремљен за све величине, чак и минимални Ø4 отвор подржава двоструке магнетне прекидаче за практично праћење положаја.

   5. Дизајн без уља и дуг радни век

     -- Компатибилан са чистим производним линијама. Тело од каљеног алуминијума и заптивке отпорне на хабање обезбеђују стабилан рад током ≥3 милиона циклуса.

Опције монтаже и типичне индустријске примене

    1. Монтажни облици

     -- Основни тип (Б): аксијално фиксирање крајњег спољног навоја за равно потискивање

     -- Тип панела (Ф): тело уграђено у панел опреме за ултра танак распоред

     -- Тип прирубнице (Л): Фиксирање прирубнице са стране шипке за вертикално оптерећење

     -- Тип стопала (Т): Доњи држач стопала за хоризонтално бочно потискивање

   2. Типични сценарији примене

     -- 3Ц електроника: хватање микро компоненти, избацивање струготине, тест издржљивости дугмади, минијатурна вожња шаблоном

     -- Прецизна опрема: Пребацивање микро вентила, позиционирање влакана, фино подешавање инструмента, минијатурно активирање клизача

     -- Општа аутоматизација: високофреквентно утовар/истовар, гуљење етикета, краткоходни пренос радног комада

     -- Медицински уређаји: телескопски покрети малих инструмената, погон са микро флуидима, склопови за прецизно позиционирање

Поређење избора: ЦЈП2 ВС ЦЈ1 ВС ЦЈП микро цилиндри

Водич за брзи избор у 3 корака

   1. Избор проврта на основу носивости

     -- Ø4 ≤0.5кг;Ø6=0.5~1кг;Ø10=1~3кг;Ø16=3~5кг. Резерва ≥30% сигурносне границе.

  2. Потврда можданог удара

     -- Изаберите ход према потребном путу; дајте приоритет краћим потезима за стабилан високофреквентни циклус.

   3. Усклађивање конфигурације

     -- Контрола положаја у затвореној петљи: Опремите два М9Б магнетна прекидача за двосмерну повратну информацију о положају.

     -- Распоред инсталације: Тип панела (Ф) за уграђену опрему; основни тип (Б) за аксијални навојни склоп.

Резиме једне реченице

     СОЛХ ЦЈП2 компактни пнеуматски цилиндар двоструког дејства има ултра-кратко лагано тело, двосмерни стабилан потисак, гумени јастук и 6 варијанти монтаже; Верзија ЦДЈП2 са уграђеним магнетним прстеном компатибилним са прекидачима серије М9, идеалан микро линеарни актуатор за двосмерне краткоходне пусх-пулл задатке у 3Ц, прецизним инструментима и медицинском опремом за аутоматизацију.
