ЦКГ1 (ЦКП1) Сериес Цламп Цилиндер | Цилиндар за тешке услове рада монтиран на шипку са антимагнетним прекидачима

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне разлике

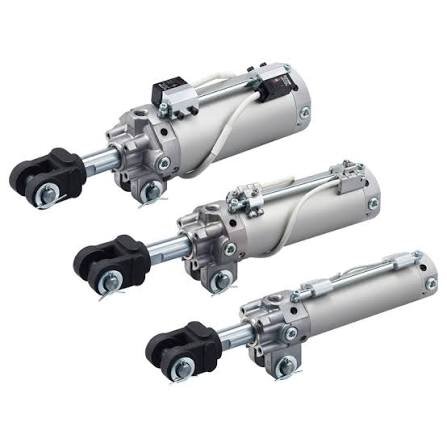

     СОЛХ ЦКГ1/ЦКП1 серија су цилиндри за стезање за тешке услове рада на шипкама посебно дизајнирани за заваривање и окружења јаких магнетних сметњи. Доступна у величинама отвора φ40/50/63 мм са стандардним ходом у распону од 50 мм до 200 мм, ова серија је опремљена оригиналним магнетним прекидачима против јаког магнетног поља који подржавају монтажу у 3 смера. Са компактном лаганом структуром, стабилним радом под интензивним магнетним сметњама, великом силом стезања и подесивом брзином кретања, савршено је применљив на уређаје за лучно заваривање/тачкасто заваривање, фиксирање алатних машина и аутоматизоване станице за стезање великог оптерећења. Серија је подељена на два модела: ЦКГ1 са стандардним уграђеним магнетним прстеновима и ЦКП1 са уграђеним магнетним прстеновима велике снаге за различите антимагнетне захтеве.

1.1 Функционална дивизија серије

     • ЦКГ1 (стандардни магнетни прстен): Усклађен са Д-П3ДВА / Д-П4ДВ анти-магнетним прекидачима. Погодно за обичне јаке магнетне средине и сценарије заваривања електролучним заваривањем отпорним на прскање. Опциони кодови отпорни на прскање: -КСЦ88 / -КСЦ89 / -КСЦ91, који пружају исплативе и стабилне перформансе против сметњи за конвенционалне станице за заваривање.

    • ЦКП1 (магнетни прстен велике снаге): Опремљен побољшаним уграђеним јаким магнетним прстеновима и компатибилан са Д-П79ВСЕ / Д-П74Л / З анти-магнетним прекидачима високог квалитета. Пружа јачу способност анти-магнетних сметњи и стабилнију индукцију сигнала, идеалан за радне услове заваривања са високим магнетним пољем и високофреквентним заваривањем.

1.2 Јединствена структура монтирана на шипку

     Монтажна шипка магнетног прекидача је интегрално дизајнирана на страни клипњаче, подржава инсталацију у 3 смера (горе / лево / десно). Уграђени распоред избегава сметње уређаја и механички судар, обезбеђујући флексибилно ожичење и стабилну детекцију сигнала у компактним распоредима уређаја за заваривање.

1.3 Компактна надоградња и заменљиви дизајн

     Оптимизована структура каросерије цилиндра скраћује укупну дужину за 7 мм за модел ЦКП1-40, уз смањење укупне тежине од 7%. Модел φ63-150мм тежи само 1,82 кг. Потпуно заменљиве инсталационе димензије са традиционалном серијом ЦК1 старог типа, остварујући директну замену и надоградњу без модификације структуре учвршћења.

1.4 Издржљиве и издржљиве перформансе

     Усваја двосмерну контролну структуру са двоструким дејством са стандардним двостраним ваздушним пуфером за стабилно стезање и отпуштање кретања. Клипњача је подвргнута третману тврдог хромирања, а тело цилиндра усваја процес тврде анодизације, чиме се постиже одлична отпорност на хабање и отпорност на удар. Дизајн без уља прилагођава се чистом окружењу и тешким условима рада заваривања уз мало одржавања.

2. Комплетна правила именовања модела и примери поруџбина

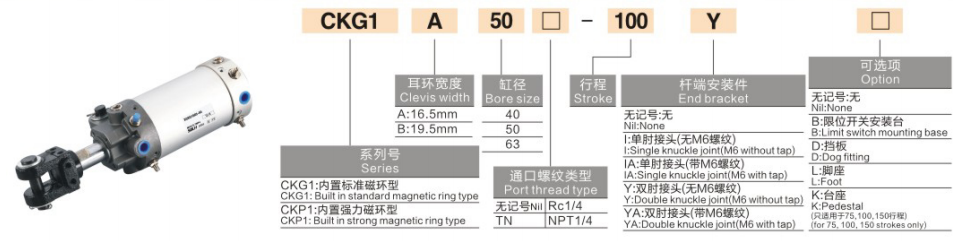

  1. Типични примери модела: ЦКГ1А63-50ИЗ-П4ДВЛ, ЦКП1Б40-75З-П79ВСЕ

 2. Стандардни примери налога

     • ЦКГ1 Стандардна магнетна конфигурација: ЦКГ1А63-50ИЗ-П4ДВЛ (Стандардни магнетни прстен, ширина ока 16,5 мм, отвор φ63, ход 50 мм, монтиран на шипку, са П4ДВЛ анти-магнетним прекидачем)

     • ЦКП1 Магнетна конфигурација велике снаге: ЦКП1Б40-75З-П79ВСЕ (магнетни прстен велике снаге, ширина ока за тешке услове рада 19,5 мм, отвор φ40, ход 75 мм, монтиран на шипку, са анти-магнетним прекидачем високог квалитета П79ВСЕ)

3. Општи технички параметри (20℃, 0,5МПа стандардно стање)

  3.1 Основне спецификације

     • Оперативни режим: Двосмерно дејство (двосмерно контролисано стезање / отпуштање)

     • Опсег радног притиска: 0,05~1,0МПа; Доказни притисак: 1,5 МПа

     • Температура околине: -10℃~60℃ (са магнетним прекидачем); -10℃~70℃ (без прекидача)

     • Радна брзина клипа: 50~300мм/с (регулација брзине навоја, тело цилиндра који не вири)

     • Буффер Моде: Стандардни двострани ваздушни одбојник; опциони побољшани ваздушни пуфер са два краја (-Кс1515)

     • Режим подмазивања: Рад без уља

     • Функција магнетног прекидача: Професионални дизајн против јаког магнетног поља, ексклузивна 3-смерна инсталација на шипку

3.2 Теоријска сила стезања (Јединица: кН @0,5 МПа)

3.3 Тежина производа (Јединица: кг при ходу од 100 мм)

4. Поклапање магнетног прекидача против јаког отпора (основна предност типа монтираног на шипку)

     Предности инсталације и заштите животне средине: Интегрисана структура шипке прекидача подржава произвољну инсталацију у 3 смера, ефикасно избегавајући акумулацију шљаке заваривања и механичке сметње уређаја. Упарени прекидачи имају професионални дизајн отпоран на прскање и прашину, потпуно се прилагођавајући тешким и сложеним радним окружењима заваривања са стабилним и поузданим излазом сигнала.

5. Типични сценарији примене

     • Станице за заваривање: Специјализовано за електролучно заваривање и стезање радног комада за тачкасто заваривање, позиционирање отпорно на прскање и причвршћивање алата за заваривање. Професионални анти-магнетни дизајн и дизајн против прскања решава проблеме одступања сигнала и кварова у заваривању јаких магнетних окружења.

     • Машински алат и машински центар: Примењује се на фиксирање радног комада са великим оптерећењем, стезање калупа и прецизно позиционирање кратког хода. Висока сила стезања и одличан капацитет против скретања обезбеђују стабилну толеранцију обраде.

     • Аутоматизоване станице за тешке услове рада: Погодно за стезање тешких палета, ограничавање преноса и позиционирање механизма за окретање. Пружа конзистентно и стабилно циклично деловање са јаком отпорношћу на утицај околине.

     • Радне области са јаким магнетним пољем: Савршено за станице упарене са електромагнетима, стезање у близини високофреквентних мотора и позиционирање у зонама јаких магнетних сметњи. Наменски анти-магнетни прекидачи гарантују 100% поуздане сигнале положаја.

6. Брзо поређење ЦКГ1 и ЦКП1 серије

7. Водич за брзи избор у 3 корака

   1. Избор величине отвора: Изаберите величину отвора на основу стварног оптерећења стезања. Придржавајте се правила: теоријска сила стезања ≥ стварно оптерећење × 1,5 фактор сигурности. φ40 за мала оптерећења, φ50 за средње оптерећење, φ63 за тешке услове рада.

   2. Избор потеза: Стандардни ход се креће од 50 мм до 200 мм. Резервишите 5~10 мм додатне маргине хода према висини радног комада да бисте спречили механичке сметње током стезања.

   3. Усклађивање конфигурације

￮ Магнетни прстен и прекидач: Изаберите ЦКГ1 + П4ДВ за уобичајена окружења заваривања; изаберите ЦКП1 + П79ВСЕ за високофреквентне станице за заваривање и високе сметње.

￮ Спецификација ширине очију: Ц=12.5мм за уски простор за уградњу; А=16,5 мм за стандардну општу употребу; Б=19,5 мм за сценарије стезања великог оптерећења.

Резиме једне реченице

     СОЛХ ЦКГ1/ЦКП1 серија цилиндра за тешке услове рада су професионална анти-магнетна пнеуматска решења за индустрију заваривања, са инсталацијом прекидача у 3 смера, радом без уља, стандардним ваздушним пуфером и променљивом величином за уградњу. ЦКГ1 пружа исплативе анти-АЦ магнетне перформансе, док надограђени ЦКП1 пружа супериорну АЦ/ДЦ способност против сметњи, обе идеалне за стабилно тешко стезање у сложеним јаким магнетним окружењима и окружењима за заваривање.
