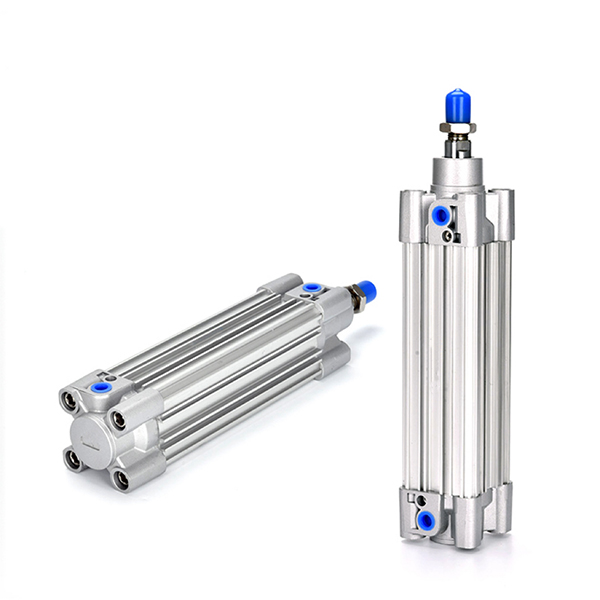

Стандардни пнеуматски цилиндар серије ЦП96С ИСО15552 (двоструки јастук за тешке услове рада)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ ЦП96С серија цилиндара клипњача је у складу са међународним стандардом ИСО15552 / ВДМА24562. Прихвата цев од алуминијумског профила опремљену системом двоструког јастука (подесиви ваздушни јастук + гумени тампон). Одликује га ниска бука, висока крутост, погодна за апликације велике брзине, високофреквентне клипне и дугоходне аутоматизације за тешке услове рада. Директна механичка размена са оригиналном серијом ЦП96С.

Основна структура и карактеристике дизајна

   1. Структура: Профилна цев са уграђеним вучним шипкама, 15% лакша од традиционалних цилиндара за везивање. Двоструки јастук у великој мери апсорбује крајњи удар и смањује буку при раду.

   2. Материјал: цев од тврдог анодизираног алуминијума, завршни поклопци високе чврстоће, чврста хромирана клипњача. Отпоран на хабање и дуг радни век.

   3. Варијанте операције

     -- ЦП96С: Стандардни модел са једним полугом двоструког дејства

     -- ЦП96СД (суфикс В): Двоструки штап двоструког дејства, одличне анти-торзионе перформансе

     -- Суфикс -С: Уграђени магнетни прстен за магнетни прекидач

   4. Систем јастука: Ваздушни јастук + композитни пуфер од гуме, савршен за вожњу бициклом великом брзином од 50 ~ 1000 мм / с.

   5. Висока ригидност: Прецизно обрађени завршни поклопци, мали отклон клипњаче, јака отпорност на оффсет оптерећење.

   6. Жлеб сензора: Резервисани утори за магнетне прекидаче серије М9Б, А93.

   7. Заменљивост: стандардна димензија ИСО15552, компатибилна са прибором серије СЕ, САИ, ДНЦ.

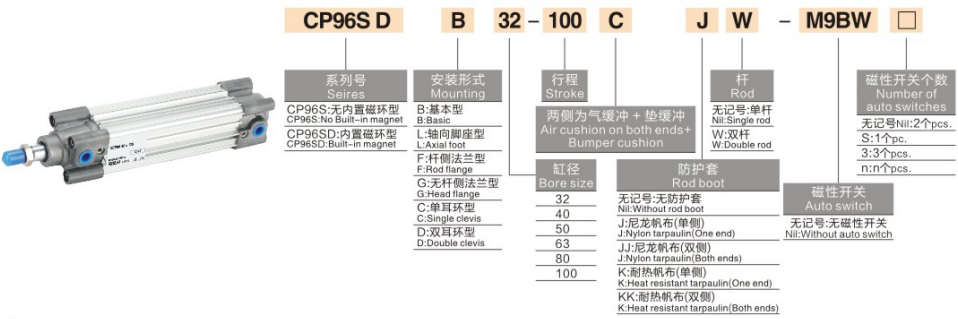

Комплетно правило кодирања модела

   1. Пример модела: ЦП96СБ40-100В-С

   2. Стандардни примери налога

     -- ЦП96СБ50-200-С: Отвор 50, ход 200, једнострука шипка, основни тип са магнетом

     -- ЦП96СФ63-150В: Проврт 63, ход 150, двострука шипка, монтажа на прирубницу са стране

Основне техничке спецификације

Теоретска сила потиска и вуче @0,5 МПа (појединачна шипка, јединица:Н)

Типови монтаже и изведени модели

   1. Опције монтаже

     -- Основни, ножни носач, предња/задња прирубница, једноструки/двоструки спој.

   2. Главни низ изведеница

     -- ЦП96С / ЦП96СД: модел са једном и двоструком шипком

     -- ЦП96СК: Високотемпературни прилагођени цилиндар

     -- ЦП96СР: Клипњача од нерђајућег челика за окружење лаке корозије

Водич за брзи избор у 3 корака

   1. Избор проврта: Израчунајте потребан потисак, резерву ≥50% сигурносне границе; дајте приоритет ЦП96С за велике брзине и ниску буку.

   2. Потврда потеза: Додајте сигурносну маргину од 10 ~ 20 мм; максимални стандардни ход 800 мм, прилагођен до 2000 мм.

   3. Усклађивање конфигурације

     -- Повратна информација о позицији: Одаберите -С магнет модел са М9Б/А93 магнетним прекидачима;

     -- Монтажа: Л носач за хоризонтално тешко оптерећење; Ф прирубница за вертикалну уградњу;

     -- Посебно окружење: Изаберите ЦП96СК за високу температуру, ЦП96СР за корозивно стање.

Резиме једне реченице

     СОЛХ ЦП96С ИСО15552 цилиндар спојне шипке опремљен двоструким ваздушним и гуменим јастуком, великом брзином са малом буком, јаким капацитетом оптерећења против помака, идеалним линеарним актуатором за тешке услове рада за опрему за аутоматизацију извоза високе фреквенције.
