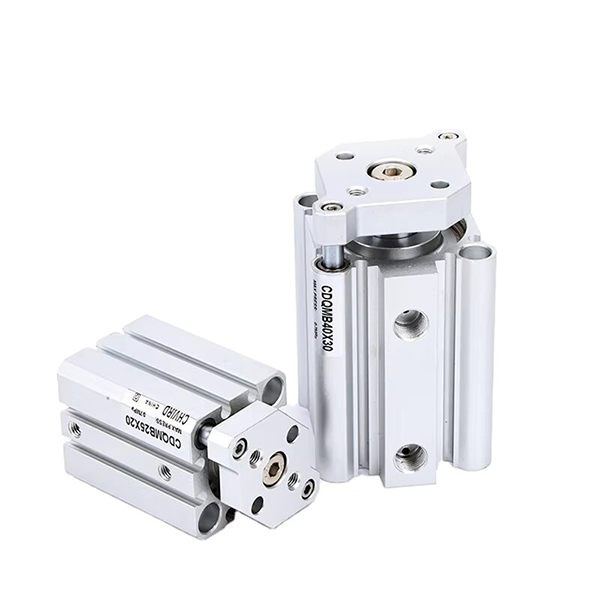

Танки пнеуматски цилиндар са вођењем ЦКМ

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

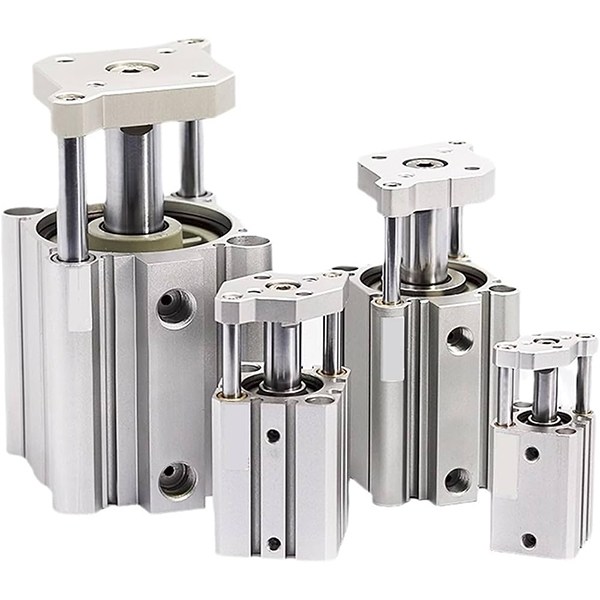

     СОЛХ ЦКМ серија високе крутости вођени танки цилиндар, заменљив са увезеним ЦКМ/ЦДКМ. Уграђена двострука водилица заснована на структури танког цилиндра ЦК2. Значајно побољшава отпорност на бочно оптерећење и перформансе против ротације. Иста дужина тела као ЦК2, није потребан додатни спољни водич. Монтажна величина компатибилна са ЦК2/ЦКС, широко се користи за прецизно позиционирање, стезање и гурање са бочним оптерећењем.

Структура и главне карактеристике

     -- Интегрисано танко тело цилиндра + паралелне дупле вођице, плоча за монтажу оптерећења на предњем крају;

     -- Цијев од тврдог анодизираног алуминијума, хромирана клипњача и водилице;

     -- Варијанте: ЦКМ (немагнетна), ЦДКМ (опремљена магнетима), ЦКМ-КСБ24 верзија са дугим животом;

     -- Бочна носивост 2~4 пута већа од стандардног ЦК2 цилиндра, толеранција ротације ≤±0,2°;

     -- Стандардни гумени одбојник на оба краја, без опције ваздушног јастука;

     -- ЦДКМ уграђени магнет за детекцију магнетног прекидача, флексибилна инсталација сензора.

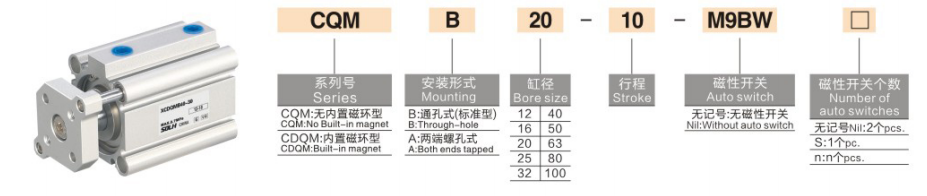

Правило кодирања модела

   1. Пример: ЦДКМБ20-50-М9Б

     -- Ц: Уграђени магнет (ЦДКМ); празно = немагнетно (ЦКМ)

     -- ДКМ: Серијски код за вођени танки цилиндар

     -- Б/А: Тип монтаже; Б=кроз рупу; А=крајњи навојни отвор

     -- 20: Величина отвора: 12/16/20/25/32/40/50/63/80/100 мм

     -- 50: Дужина хода 5~100 мм

     -- М9Б: опција магнетног прекидача

Техничке спецификације

Теоретски потисак и сила вуче и максимално бочно оптерећење @0,5 МПа

Резиме једне реченице

     Танки пнеуматски цилиндар СОЛХ ЦКМ серије интегрисаног двоструког водича са одличним отпором на увртање и високим капацитетом бочног оптерећења, савршеним прецизним актуатором који замењује стандардни ЦК2 цилиндар за аутоматске апликације стезања и позиционирања.
