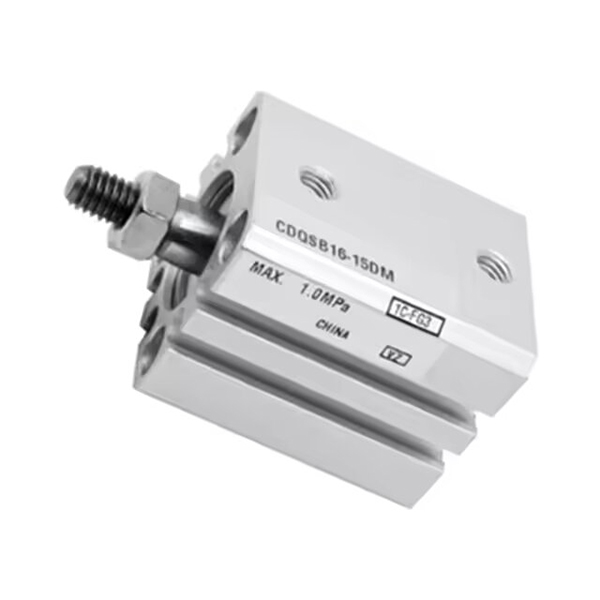

Компактни танак цилиндар серије ЦКС

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     Танки компактни цилиндар серије СОЛХ ЦКС је заменљив са СМЦ ЦКС серијом. Дизајниран за ограничен простор за инсталацију и високо прецизне апликације кратког хода. Квадратно ултра-танко тело, величина отвора φ12~25мм, надограђена верзија високе прецизности заснована на серији ЦК2. Широко се користи у полупроводничкој, 3Ц електроници и прецизним уређајима за аутоматизацију за стезање, гурање и позиционирање.

Структура и главне карактеристике

     -- Квадратно ултра танко тело, краће укупне дужине од модела ЦК2;

     -- Цијев од тврдог анодизираног алуминијума, хромирана клипњача, висока крутост;

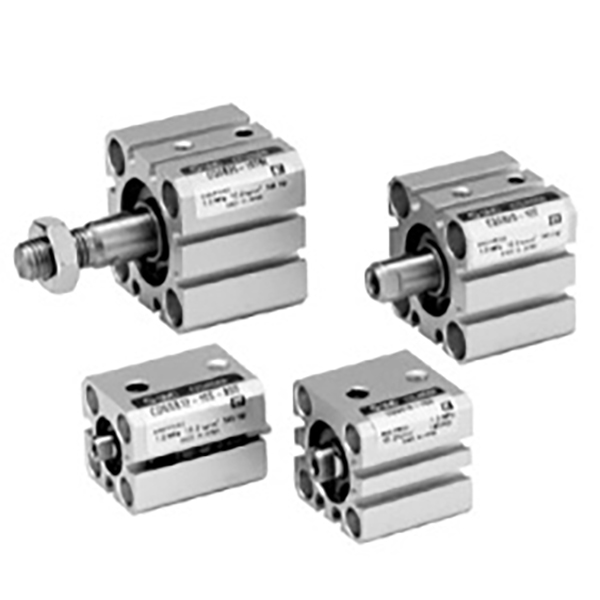

     -- Комплетне варијанте: стандардни појединачни штап, двоструки штап, неротирајући штап, дуговечна верзија КСБ24;

     -- ЦДКС уграђени магнет за детекцију сензора положаја; вишестрани прорези за сензоре, сензор не вири изван цилиндра;

     -- Фиксни гумени јастук на оба краја, без ваздушног јастука;

     -- Заптивка са ниским трењем са резервоаром за уље, рад без уља, радни век ≥5 милиона циклуса.

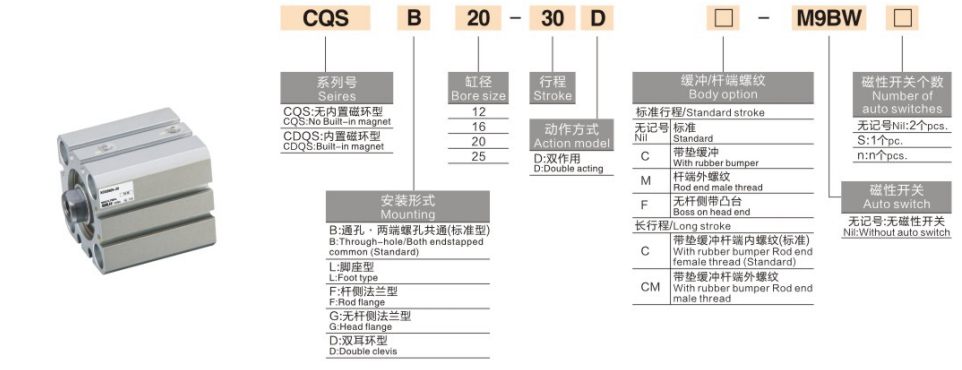

Правило кодирања модела

   1. Пример: ЦДКСБ20-50Д-М9БВ

     -- Ц: Уграђени магнет (ЦДКС); не Ц = немагнетни ЦКС

     -- ДКС: Назив серије

     -- Б = ​​један штап; В=двоструки штап; К=неротирајућа шипка; КВ=двострука шипка против ротације

     -- 20: Величина отвора 12/16/20/25 мм

     -- 50: Дужина хода 5~300 мм

     -- Д: Нова стандардна структура

     -- М9БВ: опција магнетног прекидача

Техничке спецификације

Теоријска сила потиска и вуче @0,5 МПа

Резиме једне реченице

     СОЛХ ЦКС ултра-компактни танак пнеуматски цилиндар са вишеструким варијантама структуре, високе крутости и кратког тела, идеалан високопрецизни краткоходни актуатор за 3Ц и полупроводничку опрему за аутоматизацију ограниченог простора.
