ЦРК2 серија ултра-танки ротациони цилиндар са зупчаником | Компактни окретни цилиндар без зазора

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и главне предности

     СОЛХ ЦРК2 серија је ултра танак ротациони цилиндар са зупчаником и зупчаником који има структуру са двоструким клипом без зазора. Са ултра-ниском висином тела и интегрисаним дизајном за прирубницу, подржава широки опсег заокрета од 90°/180°/360° и покрива величине отвора од φ10 до φ40. Оптимизован за распоред опреме са ограниченим простором, овај цилиндар пружа прецизне и стабилне ротационе перформансе за лаке и средње тешке индексне, преокретне и ротационе станице, служећи као пожељно компактно ротационо решење за 3Ц, паковање и опрему за аутоматизацију медицине.

2. Комплетне техничке спецификације

 2.1 Основни параметри

     • Величина отвора: φ10/φ15/φ20/φ30/φ40 (Ултра-танка равна структура)

     • Оперативни режим: Погон зупчаника и зупчаника двоструког дејства

     • Опсег радног притиска: 0,15~0,7МПа; φ20/φ30/φ40 до 1.0МПа

     • Прооф Прессуре: 1,05 МПа

     • Температура околине: 0℃~60℃ (окружење без леда)

     • Подмазивање: Самоподмазујући рад без уља

     • Конфигурација бафера: φ10/φ15 само са уграђеним гуменим пуфером; φ20/φ30/φ40 са двоструким гуменим пуфером + опциони подесиви ваздушни пуфер (суфикс Ц)

     • Подешавање угла: Стандардно ±5° фино подешавање преко крајњих вијака

     • Магнетна компатибилност: ЦДРК2 уграђен магнетни прстен, компатибилан са прекидачима серије Д-М9Б / Д-А93

  2.2 Табела теоријског обртног момента (@0,5МПа, Н·м)

  2.3 Стандардни угао закретања и подесиви домет

     • Замах од 90°: Подесив опсег 80°~100°

     • Замах од 180°: Подесив опсег 170°~190°

     • 360° продужени замах: Подесиви опсег 350°~370° за посебне захтеве пуне ротације

  2.4 Спецификација величине порта

     • φ10/φ15: М5×0,8

     • φ20/φ30/φ40: Стандард Рц1/8; Опциони Г1/8 & НПТ навој

3. Правила именовања модела и примери редоследа

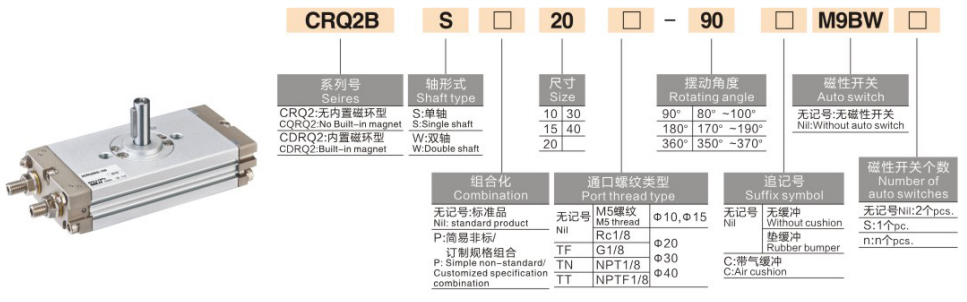

  1. Комплетна структура модела: ЦДРК2БС20-180Ц

  2. Типични примери налога

     • Стандардни модел без пуфера: ЦРК2БВ15-90 (Основни тип, двоструко вратило, отвор φ15, замах од 90°, немагнетни, гумени одбојник)

     • Модел бафера високе прецизности: ЦДРК2БС40-180Ц (опремљен магнетним прстеном, једно вратило, отвор φ40, замах од 180°, ваздушни одбојник)

4. Принцип конструкције и главне снаге

  4.1 Унутрашња структура и принцип рада

     Серија ЦРК2 усваја симетричну структуру мреже са двоструким клипом. Компримовани ваздух покреће двоструке клипове за синхроно линеарно кретање, што гура летву зупчаника да произведе стабилан обртни момент. Интегрисано равно тело долази са уграђеним бафер механизмом, завртњима за подешавање крајњег угла, једностраним интерфејсом цеви и двостраним жлебовима за магнетне прекидаче. Симетрична структура силе елиминише подрхтавање и зазор током рада, постижући ултра-стабилно високо прецизно ротационо позиционирање.

  4.2 Јединствене основне предности

     • Ултра-танко равно тело: Екстремно ниска висина тела (17~37мм), тело цилиндра се може директно користити као прирубница, елиминишући додатне монтажне конзоле и у великој мери штеди простор за вертикалну инсталацију.

     • Зеро бацкласх дизајн: Пуна мрежаста структура са двоструким регалима остварује ротацију нула зазора, обезбеђујући високу тачност позиционирања понављања и старт-стоп рад без подрхтавања.

     • Уредни цевовод и ожичење: Једнострани ваздушни интерфејс и дупли жлебови прекидача на истој страни поједностављују ожичење и распоред цевовода на лицу места за чистију структуру опреме.

     • Прецизно фино подешавање угла: Стандардни ±5° подесиви угао закретања прилагођава се различитим захтевима прецизног позиционирања.

     • Разноврсне опције осовине: Опциона једна осовина (универзална) и двострука осовина (двосмерна веза) за усклађивање са различитим аутоматизованим начинима повезивања.

5. Смернице за инсталацију и избор

  5.1 Режим инсталације

      Основни тип Б: Доњи део тела цилиндра подржава директну монтажу са резервисаним отворима за позиционирање. Интегрисани дизајн прирубнице не захтева додатне додатке за причвршћивање, одликује се брзом уградњом и високом прецизношћу позиционирања.

  5.2 Основни критеријуми за избор

     • Приоритет ограничења простора: Одаберите ЦРК2 ултра-танку серију за сценарије са ограниченом вертикалном висином; изаберите МСК/ХРК серију за довољно простора за инсталацију.

     • Потреба за прецизношћу и повратним ударом: Зупчаник и зупчаник ЦРК2 за високо прецизно позиционирање без зазора; ЦРБ2 типа лопатице за јефтину ротацију под великим углом малог оптерећења.

     • Потврда угла замаха: Стандардни 90°/180° за конвенционално окретање/позиционирање; 360° продужени тип за радне услове пуног круга.

     • Буффер Матцхинг: Изаберите Ц ваздушни пуфер за рад велике брзине и средњег оптерећења; стандардни гумени одбојник испуњава захтеве за мало оптерећење при малим брзинама.

     • Захтев за повратну везу сигнала: Изаберите ЦДРК2 верзију магнетног прстена за детекцију положаја ПЛЦ-а и аутоматизовану контролу везе; ЦРК2 немагнетна верзија за једноставно ротационо кретање без повратне информације сигнала.

6. Типични сценарији примене

     • 3Ц и електронска индустрија: Окретање ПЦБ плоче, сортирање чипова, мала ротација уређаја и прецизно позиционирање компоненти.

     • Опрема за паковање и штампање: Љуљање етикете, позиционирање заптивања кутије, скретање преграде и континуирано пребацивање смера линије за паковање.

     • Компактне аутоматске станице: Минијатурно пребацивање вентила, прецизно позиционирање индексирања и ротациони рад у уском простору опреме.

     • Медицинске и прецизне машине: Мала ротација манипулатора, прецизно окретање медицинског прибора и мини аутоматизоване ротационе платформе.

7. Табела поређења ЦРК2Б наспрам ЦДРК2Б

Резиме једне реченице

     Ултратанки ротациони цилиндар са нултим зазором серије СОЛХ ЦРК2 одликује се равним интегрисаним дизајном прирубнице, подесивом ротацијом у више углова и инсталацијом која штеди простор, пружајући високо прецизна, стабилна и компактна ротирајућа решења за лака и средња активна аутоматизована окретна и индексна станица у уском простору.
