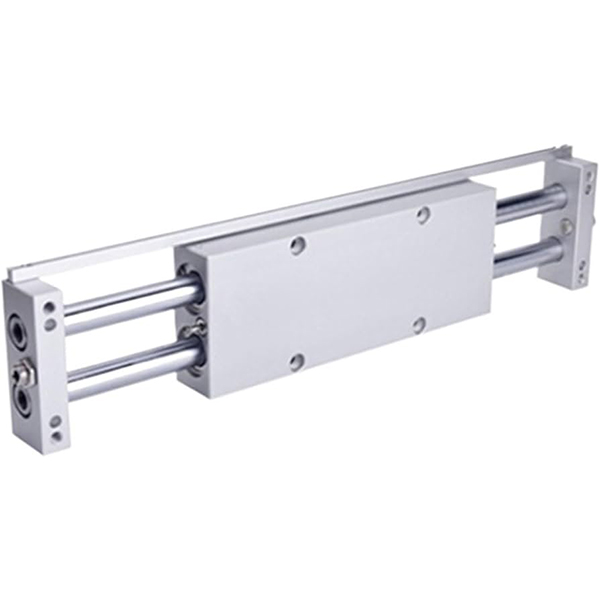

Двоструки клизни цилиндар серије ЦКС2 | Пнеуматски цилиндар ниског профила високог потиска

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа и основне структурне карактеристике

СОЛХ ЦКС2 серија је професионални цилиндар са двоструким клипним лежајем са двоструким клипом који карактерише ултра-ниски профил, двоструки потисак, супериорна прецизност против ротације и јака отпорност на бочно оптерећење. Покрива величине отвора од φ10мм, φ15мм и φ25мм са стандардним ходом од 25мм до 200мм. Дизајнирана за компактан простор за инсталацију, прецизно вођење и операције гурања/повлачења средњег оптерећења, ова серија се широко примењује у разним прецизним аутоматизованим станицама. Проширени модели укључујући ЦКСВМ (клизни лежај са хидрауличним одбојником) и ЦКСВЛ (куглични лежај са хидрауличним одбојником) доступни су за радне услове велике брзине и великог удара.

Кључне структурне предности

• Излаз двоструке шипке са двоструким потиском: Усвајање интегрисане структуре са двоструким клипом и двоструком шипком, теоретски потисак је двоструко већи од цилиндра са једном шипком са истом величином отвора, испоручујући снажну погонску силу и одличну укупну крутост структуре. Стандардни модел ЦКС2 усваја вођење клизних лежајева високе прецизности за стабилно линеарно кретање.

• Ултра-висока прецизност против ротације и позиционирања: Симетрична структура са двоструким шипкама остварује поуздане механичке перформансе против ротације. Прецизност против ротације достиже ±0,1° (φ10) и ±0,02° (φ25), обезбеђујући изванредну стабилност позиционирања. Високо прецизна паралелна обрада између монтажне површине и клипњаче у великој мери повећава отпорност на бочна и ексцентрична оптерећења.

• Нископрофилна и флексибилна вишесмерна монтажа: Ултра танак компактни дизајн кућишта савршено се прилагођава уском и скученом простору опреме. И тело цилиндра и крајња плоча подржавају фиксну инсталацију, омогућавајући два начина рада:тело цилиндра фиксирано са покретном завршном плочом иликрајња плоча фиксирана са покретним телом цилиндра. Опремљен са четвоространим монтажним отворима и тросмерним прикључком за цеви, подржава причвршћивање одозго, одоздо и са стране са флексибилним распоредом цевовода за ваздух.

• Гладак рад и дуг радни век: Покретна структура двоструког дејства са гуменим одбојницима са два краја као стандардна конфигурација ефикасно смањује утицај кретања и радну буку. Опционе ЦКСВМ/ЦКСВЛ хидрауличне верзије бафера обезбеђују одличну апсорпцију удара и за рад при великим и малим брзинама, остварујући смањење буке и перформансе пуферовања без одржавања. Дизајн без уља прилагођава се чистом радном окружењу и минимизира дневне трошкове одржавања.

Комплетна правила именовања модела

Примери модела: ЦКС2Н15-50 | ЦКС225-100-М9БВ

Стандардни референтни примери налога

• ЦКС210-25: 10 мм отвор, 25 мм ход, стандардни тип без магнетног прекидача

• ЦКС215-75-2С: 15 мм отвора, 75 мм хода, двоструки магнетни прекидачи за детекцију двоструког положаја

• ЦКС2Н25-100: отвор 25 мм, ход 100 мм, тип без магнета за сценарије осетљиве на магнет

Стандардни основни технички параметри

(Стандардни услови испитивања: 20 ℃ нормална температура, 0,5 МПа називни притисак)

1. Опште спецификације перформанси

• Оперативни режим: Двоструко дејство (синхрона вожња са два клипа)

• Опсег радног притиска: 0,15~0,7МПа; Доказни притисак: 1,05 МПа

• Температура околине: -10℃~60℃ (конвенционално окружење без леда)

• Радна брзина клипа: 50~500мм/с (стандард ЦКС2); до 800 мм/с (ЦКСВМ/ЦКСВЛ верзије велике брзине)

• Буффер Моде: Дуал-енд гумени пуфер (стандард); опциони хидраулични одбојник за моделе ЦКСВМ/ЦКСВЛ

• Режим подмазивања: Рад без уља, без одржавања, погодан за чиста индустријска окружења

2. Теоретски подаци двоструког потиска (јединица: Н)

3. Дозвољени подаци о бочном обртном моменту (јединица: Н·м)

4. Подаци о тежини производа (50 мм ход, јединица: кг)

Типични сценарији примене

• Прецизан пренос материјала: Идеално за електронско и полупроводничко превођење радног комада, размену палета и гурање/извлачење шаблона. Ултра-висока прецизност против ротације обезбеђује нулти помак током процеса позиционирања и преноса високе прецизности.

• Подизање средње тешког терета: Погодно за подизање обрадака производне линије, избацивање калупа и краткоходну вожњу са великим оптерећењем. Јединствена структура двоструког потиска и јака анти-ексцентрична носивост пружају стабилне и моћне перформансе вожње.

• Аутоматске станице у ограниченом простору: Савршено за уградњу опреме у малом размаку, хоризонтални компактни распоред и густ распоред више цилиндара. Тело ниског профила и вишесмерни дизајн монтаже максимизирају искоришћеност простора.

• Радно окружење високе чистоће: Дизајн без уља и мале прашине прилагођава се медицинској, прехрамбеној и електронској прецизној опреми. Опциона верзија без магнета (Н-тип) савршено одговара сценаријима апликација осетљивих на магнет без магнетних сметњи.

Водич за брзи избор у три корака

1. Избор величине отвора: Изаберите величину отвора према стварном радном оптерећењу. Обезбедите теоретски двоструки потисак ≥ стварно оптерећење × 1,5 са довољном сигурносном маргином. Дајте предност моделу великог отвора φ25 за радне услове са великим бочним оптерећењем.

2. Избор потеза: Стандардни ход се креће од 25 мм до 200 мм, изаберите у складу са стварним захтевима путовања. Преферирајте моделе пуфера ЦКСВМ/ЦКСВЛ за радне услове дугог хода, велике брзине и честих удара.

3. Избор функционалне конфигурације

￮ Детекција положаја на два краја: Изаберите конфигурацију 2С двоструког магнетног прекидача за прецизно позиционирање границе хода.

￮ Радни услови велике брзине и удара: Одаберите ЦКСВМ (клизни лежај + хидраулични одбојник) / ЦКСВЛ (куглични лежај + хидраулични одбојник) надограђене верзије.

￮ Сценарији осетљиви на магнет: Усвојите цилиндар без магнета типа Н да бисте избегли магнетне сметње.

Резиме једне реченице

     Двоструки клизни цилиндар серије СОЛХ ЦКС2 интегрише двоструки потисак, ултра-високу прецизност против ротације, нископрофилну компактну структуру и флексибилност вишесмерне монтаже, обезбеђујући стабилна и поуздана решења за вожњу са средњим великим оптерећењем за прецизну аутоматизовану опрему у ограниченом простору.
