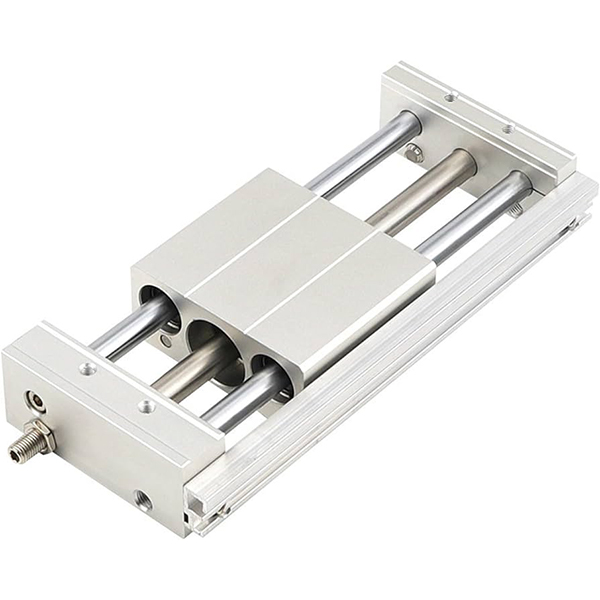

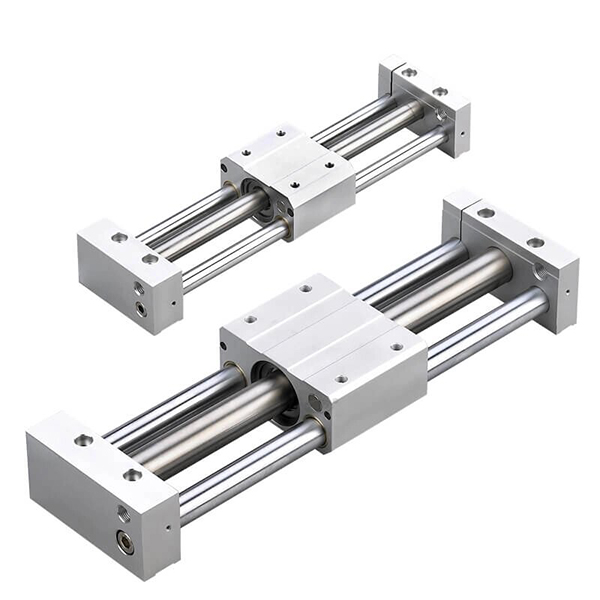

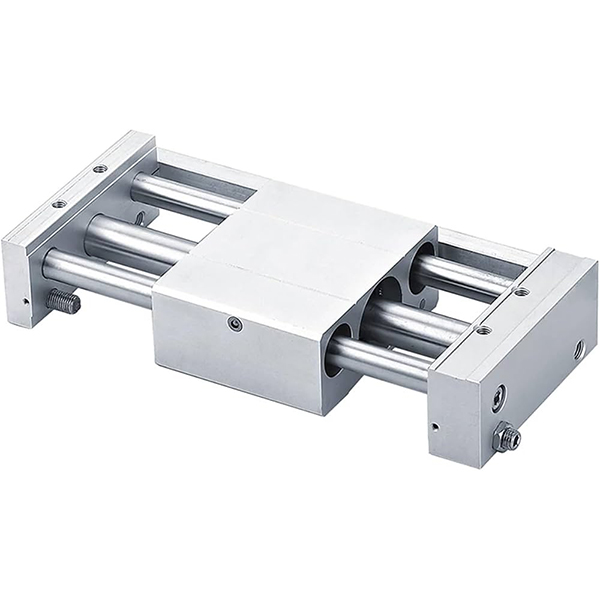

ЦИ1 Серија Магнетна спојница Цилиндар без шипке | Класични економски основни модел

Бренд: СОЛХ од Рицхге Тецхнологи

ЦИ1С
ЦИ1Л

Преглед производа

     СОЛХ ЦИ1 серија је класичан и економичан цилиндар са магнетном спојницом без шипке, који служи као темељни претходник надограђене серије ЦИ3. Усваја бесконтактну магнетну синхрону погонску структуру, где се унутрашњи клип и спољашњи клизни сто померају истовремено кроз јаку магнетну силу. Са потпуно затвореним радом без цурења, компактном структуром и исплативим перформансама, намењен је апликацијама за линеарну вожњу са малим до средњим оптерећењем и средње дугим ходом. Са опсегом отвора од φ6 до φ63мм, стандардним ходом до 1000 мм и максималним продуженим ходом од 1500 мм, ова серија покрива разноврсне моделе вођења како би се испунили захтеви за више сценарија, што га чини пожељним буџетским актуатором без шипке чистог квалитета за опште аутоматизоване производне линије.

Позиционирање језгра и структурне карактеристике

• Погон магнетне спојнице и чисте перформансе без цурења: Уграђени трајни магнети високе чврстоће на клипу и клизном столу остварују немеханички синхрони пренос. Потпуно затворена цилиндарска цилиндар елиминише цурење ваздуха и емисију прашине, потпуно се прилагођавајући строго чистим радним окружењима у електроници, медицинској опреми и прехрамбеној индустрији.

• Класична основна структура и високе перформансе: Усвајајући минималистичку механичку структуру са мање компоненти, серија ЦИ1 ефективно смањује трошкове производње и нуди већу конкурентност у погледу трошкова од надограђене серије ЦИ3. Основни модел ЦИ1Б нема интегрисану монтажну површину и за инсталацију су потребни подупирачи са два краја. Опремљен основним прстеном отпорним на хабање и прстеном отпорним на прашину, има минимални радни притисак од 0,18 МПа, са нешто краћим веком трајања, али потпуно компетентан за конвенционалне стандардне услове рада.

• Разноврсни модели деривата за пуну покривеност: Комплетна линија производа покрива више типова вођица како би одговарали различитим захтевима за прецизност и оптерећење:

• ЦИ1Б: Основни тип без структуре за вођење и монтажне површине, захтева спољне водилице и двоструке конзоле.

• ЦИ1С: Тип клизног водича са уграђеним клизним лежајем, подржава рад са малим оптерећењем без спољних вођица.

• ЦИ1Л: Тип вођице са кугличним лежајем са ултра глатким клизањем и побољшаним капацитетом оптерећења за стабилно кретање високе фреквенције.

• ЦИ1Х: Високо прецизан тип вођења са одличном тачношћу понављања позиционирања за сценарије прецизног преноса.

• ЦИ1Ф: Танки тип ниског профила са 29% смањеном укупном висином, савршено прикладан за ултра-компактне просторе за инсталацију опреме.


• Стандардни бафер и опциона конфигурација велике брзине: Стандардни двоструки гумени одбојници ефикасно апсорбују радни удар и смањују буку при раду. Опциони екстерни хидраулички пуфери подржавају стабилан рад при максималној брзини од 500 мм/с за цикличне радне услове средње и велике брзине.

• Широка компатибилност магнетних прекидача: Резервисани универзални жлебови прекидача на телу цилиндра су компатибилни са магнетним прекидачима серије Д-М9 и Д-А9, омогућавајући инсталацију произвољног положаја и флексибилну повратну информацију сигнала хода.

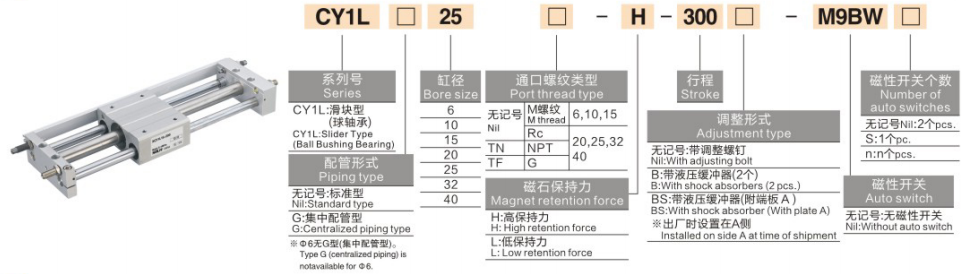

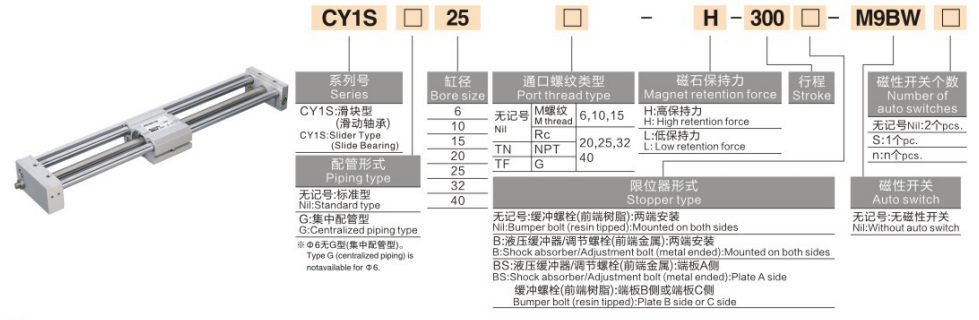

Комплетно правило кодирања модела

Примери модела: ЦИ1Б20-500 | ЦИ1С40-800-М9ПЛ

Стандардни референтни примери налога

• ЦИ1Б20-500: отвор 20 мм, ход 500 мм, основни тип без магнетног прекидача

• ЦИ1С40-800-М9ПЛ: отвор од 40 мм, ход 800 мм, тип клизног водича са магнетним прекидачем положаја

Основне техничке спецификације (20℃ стандардно стање)

1. Основне опште спецификације

• Оперативни режим: Магнетна спојница са двоструким дејством, бесконтактни синхрони пренос

• Воркинг Флуид: Компримовани ваздух (стандардни рад без уља)

• Температура околине: 5 ~ 60 ℃ (без замрзавања радног окружења)

• Опсег радног притиска: 0,18~0,7МПа; Доказни притисак: 1,05 МПа

• Стандардна радна брзина: 50~500 мм/с

• Буффер Моде: Стандардни двоструки гумени одбојник; опциони екстерни хидраулични тампон за сценарије велике брзине

• Магнетна сила држања: 49~2450Н (прогресивно се повећава са величином отвора)

2. Табела кључних параметара перформанси (@0,5МПа)

Основна упутства за конфигурацију и избор

1. Избор величине проврта према оптерећењу и потиску

• φ6~φ15 (Мицро Лигхт Дути): Погодно за оптерећења ≤2,5 кг, намењено прецизном преносу компоненти кратког хода у минијатурној електронској прецизној опреми.

• φ20~φ32 (Општа лака дужност): Усклађен са лаким оптерећењем од 4~10 кг, идеалан за конвенционалне операције гурања и повлачења дугог хода (≤1000 мм) у општим аутоматизованим производним линијама.

• φ40~φ63 (средње оптерећење): Применљиво за сценарије средњег оптерећења од 16~40кг, савршено прилагођено руковању дугим ходом и високофреквентним цикличним радним условима у опреми за паковање и аутоматизацију логистике.

2. Избор модела и система за вођење

• ЦИ1Б Основни тип: Најисплативији модел без уграђене структуре за вођење. Спољне линеарне водилице су обавезне, погодне за пројекте осетљиве на буџет и опрему са резервисаним структурама за вођење.

• ЦИ1С Тип вођице клизача: Опремљен са уграђеном вођицом клизних лежајева, која не захтева спољне помоћне вођице за мала оптерећења (≤10кг), одликује се једноставном инсталацијом и широком универзалношћу.

• ЦИ1Л Тип водича кугличног лежаја: Усваја структуру кугличног лежаја високе прецизности са ултра-ниским отпором клизања и продуженим веком трајања, посебно дизајниран за велике брзине и цикличне радне услове.

• ЦИ1Х Тип високе прецизности: Конфигурисан са прецизним линеарним механизмом за вођење, постижући тачност понављања позиционирања до ±0,02 мм, применљиво за високо прецизно позиционирање и сценарије преноса на микро растојање.

• ЦИ1Ф нископрофилни тип: Оптимизована танка структура са 29% смањеном укупном висином, решавајући проблем ограниченог простора за вертикалну инсталацију за компактну аутоматизовану опрему.

3. Избор окружења и функционалне конфигурације

• Адаптација чистог окружења: Дизајн безконтактног магнетног преноса без цурења и прашине без прашине испуњава хигијенске стандарде производње; Модели ЦИ1С и ЦИ1Л су пожељни за дуготрајан рад у чистој просторији.

• Надоградња радних услова велике брзине: Опремити екстерним хидрауличним одбојницима да елиминише крајњи удар, стабилно подржавајући континуирану брзину рада до 500 мм/с.

• Повратна информација о прецизној позицији: Ускладите се са магнетним прекидачима серије Д-М9 или Д-А9 да бисте остварили позиционирање у више тачака и излаз сигнала у реалном времену.

Типични сценарији индустријске примене

• Пренос материјала за чисту собу: Структура магнетне спојнице без загађења се широко користи за руковање материјалом на велике удаљености у радионицама за полупроводнике и ЛЦД без прашине, избегавајући секундарну контаминацију чистих радних окружења.

• Померање радног комада линије за паковање: Дизајн високе цене и перформанси прилагођава се гурању и повлачењу лаких и средњих радних комада у опреми за паковање хране и лекова, са ниском стопом кварова и једноставним свакодневним одржавањем.

• Аутоматизована контрола врата опреме: Компактна структура без шипке штеди спољни простор за уградњу, погодна за дуготрајно отварање и затварање заштитних врата опреме и штитника за прашину.

• Позиционирање монтажне линије дугог хода: Сарађује са одговарајућим модулима за вођење како би се постигло стабилно прецизно позиционирање унутар ултра дугог хода од 1 ~ 1,5 м, задовољавајући континуиране захтеве цикличног позиционирања производних линија.

• Економско алтернативно решење: Идеална замена за скупу ЦИ3 серију у пројектима аутоматизације са ограниченим буџетом, која у потпуности задовољава основне захтеве за линеарну вожњу дугог хода.

Поређење перформанси језгра ЦИ1 и ЦИ3

Водич за брзи избор у три корака

1. Потврда величине отвора: Израчунајте потребан потисак на основу тежине терета са фактором сигурности ≥2. Препоручена правила: ≤2,5кг → φ15; 4~10кг → φ32; 16~40кг → φ63.

2. Потврда типа модела: Изаберите ЦИ1Б за ултра-ниски буџет; ЦИ1С за инсталацију без водича са малим оптерећењем; ЦИ1Л за брзи високофреквентни рад; ЦИ1Х за захтеве за високо прецизно позиционирање.

3. Потврда спецификације потеза: Изаберите стандардни ход од 50~1000 мм за конвенционалну употребу; опциони продужени ход до 1500 мм за потребе вожње на средње велике удаљености.

Резиме једне реченице

     Класични цилиндар без шипке са магнетном спојницом серије СОЛХ ЦИ1 је економичан чист актуатор без цурења са разноврсним моделима вођења, који служи као основно решење за линеарну вожњу дугог хода за општу аутоматизацију и опрему за чисту собу са малим и средњим оптерећењем.
