Стандардни цилиндар са профилом без спона ДНЦ серије | ИСО 15552 Високопрецизни пнеуматски цилиндар

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне карактеристике

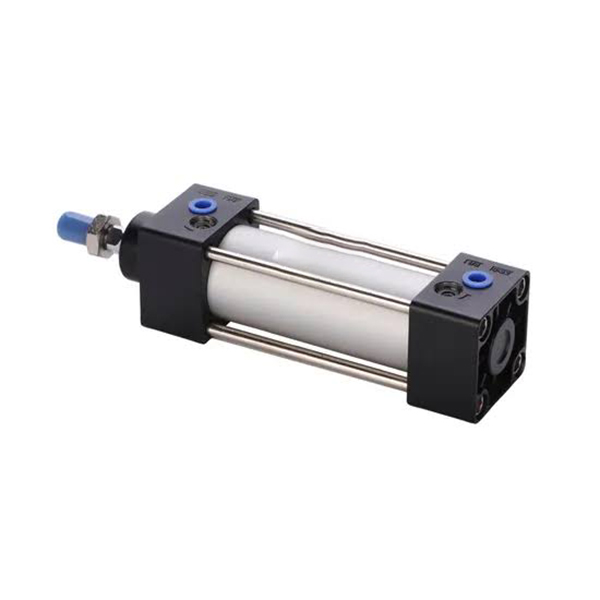

     СОЛХ ДНЦ серија је врхунски стандардни пнеуматски цилиндар двосмерног квадратног профила без спојне шипке, потпуно усклађен са међународним стандардима ИСО 15552 (бивши ИСО 6431) и ВДМА 24562. Одликује се двосмерним ППВ подесивим ваздушним јастуком, структуром профила високе ригидности, одличном отпорношћу на торзију и скретање, ултра-великом прецизношћу понављања позиционирања и ултра дугим веком трајања. Као главна надограђена замена за традиционалне СЦ цилиндре са полугом, широко се примењује у врхунској аутоматизацији, пројектима извоза опреме и сценаријима усклађивања стандардног интерфејса са строгим захтевима за прецизност и стабилност.

  1.1 Глобални универзални стандард и снажна заменљивост

     Произведено у строгом складу са индустријским стандардима ИСО 15552 и ВДМА 24562, све монтажне димензије и спецификације интерфејса су глобално универзалне. Постиже потпуну заменљивост са стандардним цилиндрима мејнстрим међународног бренда, савршено се уклапајући у опрему европског стандарда и подржавајући замену без модификација и серијску надоградњу аутоматизованих производних линија.

  1.2 Профилна структура високе крутости без спона

     Усвајање интегрисане квадратне цеви цилиндра од алуминијумске легуре без изложених вучних шипки. Целокупна структура има високу крутост, уредан изглед и изузетну отпорност на корозију. Уграђени стандардни магнетни жлеб са обе стране тела цилиндра омогућава директну уградњу магнетних прекидача серије СМЕ-8 и СМТ-8 без додатних носача, остварујући прецизну детекцију положаја клипа и повратну везу сигнала.

  1.3 Разноврсно кретање и опције посебних функција

     Стандардна конфигурација је двосмерни погон са једним полугом и двоструким дејством за универзално линеарно повратно кретање. Вишеструке опционе специјалне структуре испуњавају различите захтеве радних услова: С2 дизајн двоструке шипке за синхрони рад и удвостручену стабилност; К квадратна клипњача за прецизно позиционирање против торзије; С20 шупља клипњача за специјалну вентилацију и лаке сценарије примене.

  1.4 Премиум ППВ подесиви бафер систем

     Опремљен са стандардним двоструким ППВ подесивим ваздушним јастуком + еластичним тампоном. Ход одбојника се повећава са величином отвора цилиндра, ефикасно смањујући удар и буку током рада велике брзине и великог оптерећења. Обезбеђује ултра-стабилно кретање цилиндра, избегава оштећење од судара и значајно побољшава радну стабилност опреме и радни век компоненти.

  1.5 Систем заптивки са ниским трењем дугог века

     Усвајање двосмерне композитне заптивке типа И са уграђеном компензационом структуром за складиштење уља. Одликује га ултра-низак почетни притисак од 0,06 МПа, стабилан рад са малим трењем и одличну отпорност на хабање. Подржавајући рад одржавања без уља са кумулативним радним ходом до 4000 км, ефикасно смањује касније трошкове одржавања и прилагођава се дуготрајним високофреквентним условима рада.

2. Комплетна правила именовања модела и примери поруџбина

 1. Типична структура модела: ДНЦ-50-200-ППВ-А-К

 2. Пример стандардног налога

     • Стандардни универзални модел: ДНЦ-63-150-ППВ-А (63 мм отвор, 150 мм ход, двоструки подесиви ваздушни одбојник, уграђени магнетни прстен)

3. Основни технички параметри (стандардни тип)

4. 0,6 МПа теоретски референтни потисак и затегнутост (појединачна шипка)

Напомена: Фактор сигурности избора ће бити ≥2; повећати величину отвора за 1~2 степена или додати механизам за вођење за ексцентрично оптерећење и конзолне радне услове.

5. Прибор за монтажу и изведени модели

 5.1 Универзални ИСО 15552 стандардни типови монтаже

     • ФА/ФБ (предња/задња прирубница): Вертикална фиксна монтажа за стабилно позиционирање тешког оптерећења

     • ЦА/ЦБ (једноструки/двоструки клин): Окретна монтажа за механизме за повезивање и преклапање

     • ЛБ (држач за стопало): Хоризонтално постоље за стабилан линеарни рад

     • ТЦ (држач на осовини): Средњи стожер за флексибилне услове рада за љуљање

     • Л (бочни носач): Бочна фиксна инсталација за распоред уског простора

     Сва додатна опрема је потпуно заменљива са СИ, СЕ, ДСБА и другим ИСО стандардним цилиндрима, одликује се великом свестраношћу и лаком заменом.

  5.2 Серија основних деривата

     • ДНЦБ: Основни стандардни модел, универзалан за конвенционалне сценарије аутоматизације

     • ДНЦ-КП: Са стезном јединицом, закључавање произвољног положаја за сигурно одржавање притиска и радне услове против помака

     • ДНЦ-ЕЛ: Крајње механичко закључавање, поуздано закључавање у потпуно извученом/увученом положају

     • ДНЦ-К: Квадратна клипњача против торзије, тачност против ротације до ±0,1° за високо прецизно позиционирање

     • ДНЦ-С2: Двоструки дизајн клипњаче, двосмерно синхроно кретање са одличном стабилношћу

     • ДНЦ-В: Интегрисани електромагнетни вентил, интегрисана структура вентил-цилиндар, цевовод који штеди простор и поједностављен

6. Сценарији апликација и поређење избора ДНЦ у односу на СЦ

  Сценарији приоритетног избора за ДНЦ серију

     • Извозна опрема и пројекти европских стандарда који захтевају заменљивост интерфејса стандарда ИСО

     • Сценарији рада велике брзине у дугом циклусу који теже ултра-дуг радни век и ниско одржавање (кумулативни ход до 4000 км)

     • Компактан распоред опреме који захтева уредан изглед без везних шипки и инсталацију са више цилиндара један поред другог

     • Високо прецизно позиционирање, одбојник против торзије и ударца великог оптерећења који захтева услове рада

     • Индустрије врхунске аутоматизације укључујући аутомобилску, електронику, амбалажу и опрему за алатне машине

7. Водич за брзи избор у 3 корака

     1. Избор отвора: Потврдите величину отвора према стварном хоризонталном/вертикалом потиску и оптерећењу, резервишите више од 50% сигурносне границе; повећајте 1~2 степена отвора или додајте структуру за вођење за ексцентрично оптерећење и услове конзоле.

     2. Избор потеза: Стварни радни ход плус сигурносна маргина од 20~50 мм; максимални опциони ход до 2000 мм.

     3. Функционална конфигурација: Стандардно опремљен ППВ подесивим пуфером + магнетни прстен; изаберите К за захтев против ротације, С2 за захтев за двоструку шипку, КП/ЕЛ за захтев за закључавање и сигурносно позиционирање.

Резиме једне реченице

     СОЛХ ДНЦ ИСО 15552 профилни цилиндар без везице има високу крутост, ултра-високу прецизност понављања, подесиви ваздушни одбојник, дуг радни век и разноврсне функције деривата, служећи као врхунско универзално стандардно решење за цилиндар високе прецизности, извозног квалитета и дуговечне аутоматизоване опреме.
