Мини цилиндар од нерђајућег челика серије ДСНУ | ИСО 6432 стандардни пнеуматски цилиндар отпоран на корозију

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне карактеристике

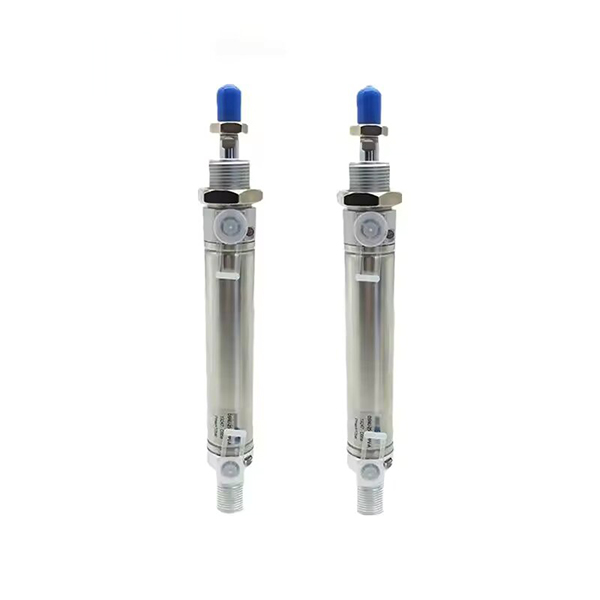

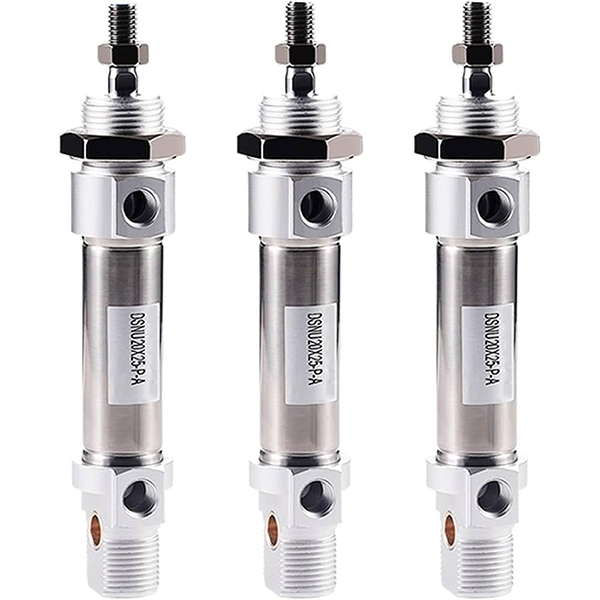

     СОЛХ ДСНУ серија је мини пнеуматски цилиндар од нерђајућег челика високих перформанси у потпуности усклађен са међународним стандардима ИСО 6432 и ЦЕТОП РП52П. Покрива опсег проврта од φ8 до φ63мм, са пуним СУС304 цилиндарском цеви и клипњачом од нерђајућег челика, самоподешавајућим пнеуматским јастуком, врхунском отпорношћу на корозију и ултра дугим веком трајања. Компатибилан са ФЕСТО ДСНУ, СМЦ ЦМ2 и Аиртац МГ серијама, широко се користи у прехрамбеној, фармацеутској, електронској, амбалажној, текстилној и специјалним аутоматизованим сценаријима са влажним, слабим киселим и слабим алкалним радним условима.

  1.1 Глобални стандард и потпуна заменљивост

     Произведено у строгом складу са универзалним индустријским стандардима ИСО 6432 и ЦЕТОП РП52П, све монтажне димензије и спецификације интерфејса су глобално обједињене. Постиже потпуну заменљивост са мини цилиндрима мејнстрим међународног бренда, подржавајући замену без модификација и серијску надоградњу стандардне аутоматизоване опреме.

  1.2 Потпуна структура од нерђајућег челика отпорна на корозију

     Усвајање врхунске цеви цилиндра од нерђајућег челика СУС304 и клипњаче, у складу са завршним поклопцима од коване легуре алуминијума. Интегрисана структура материјала пружа одличне перформансе отпорне на рђу, отпорност на корозију и високу чврстоћу, савршено прилагођавајући се тешким окружењима као што су висока влажност, прашина, слаба киселина и слабе алкалије, далеко надмашујући обичне алуминијумске мини цилиндре у издржљивости.

  1.3 Чврста структура ваљка

     Усвајање професионалне технологије заптивања ваљка за спајање крајњег поклопца са чврстом и чврстом целокупном структуром, изванредном отпорношћу на вибрације и стабилним радом. Аеродинамичан округли прави облик има једноставну структуру и практично свакодневно растављање и одржавање, смањујући касније трошкове рада.

  1.4 Диверсифиед Мотион & Схорт-Типе Цомпацт Оптионс

     • ДСНУ Доубле Ацтинг: Двострано повратно кретање усисног ваздуха, најуниверзалнији стандардни тип за конвенционалну линеарну аутоматизацију.

     • ДСНУ-…-П једноструке глуме (избацивање): Структура на извлачење опруге, аутоматско проширење након нестанка струје за сценарије сигурносног ресетовања.

     • ДСНУ-…-Р једноструко дејство (повлачење): Повратна структура опруге, аутоматско увлачење након нестанка струје за заштитне механизме за позиционирање.

     • ДСНУ-…-ППВ Самоподешавајући јастук: Двострани интелигентни самоподешавајући пнеуматски пуфер, није потребно ручно подешавање, погодан за рад у пуном опсегу притиска при великим брзинама.

     • ДСНУ-С Кратки тип: 35 мм краћи у укупној дужини и 40% ужи у ширини од стандардног типа, прилагођен за сценарије инсталације у ултра уском простору.

  1.5 Надограђени систем заптивки са јастуком и ниским трењем

     Стандардно опремљен еластичном тампоном (П) за основно смањење буке и удара; опциони иновативни ППВ самоподешавајући ваздушни јастук, прилагођавајући се пуном опсегу притиска од 0,1 ~ 1,0 МПа са аутоматским адаптивним пуфером за често кретање великом брзином. Опремљен двосмерном композитном заптивком са ниским трењем и уграђеним жлебом за складиштење уља, цилиндар има ултра низак почетни притисак, стабилан рад без уља и радни век од преко 8 милиона циклуса.

  1.6 Конфигурација прецизне магнетне индукције

     Опциони уграђени магнетни прстен (А код) је компатибилан са магнетним прекидачима серије ФЕСТО СМТ и СМЦ М9Б, остварујући прецизну детекцију положаја клипа у реалном времену и контролу повезивања ПЛЦ сигнала, подржавајући аутоматизовано позиционирање циклуса и интелигентно праћење.

2. Комплетна правила именовања модела и примери поруџбина

 1. Типична структура модела: ДСНУ25-100-ППВ-А-МК

  2. Стандардни примери налога

     • Магнетни модел ППВ јастука двоструког дејства: ДСНУ32-75-ППВ-А-МК (32 мм отвор, 75 мм ход, бочна прирубница, опремљена магнетима)

     • Модел еластичног јастука са двоструким дејством кратког типа: ДСНУ-С20-50-П-А (20 мм отвор, 50 мм ход, ултра-компактно кратко тело, опремљено магнетима)

     • Једноструки модел са повратним опругом: ДСНУ16-30-Р-П-А (16 мм проврт, 30 мм ход, ресетовање опруге, опремљено магнетом)

3. Основни технички параметри (стандардни тип)

4. 0,5 МПа теоретски референтни потисак и затегнутост (једна шипка)

  4.1 Подаци о перформансама двоструког дејства (ДСНУ).

  4.2 Подаци о перформансама једноструког дејства (ДСНУ-Р са повратном опругом).

5. Монтажни облици и изведени модели

  5.1 Разноврсне универзалне методе монтаже

     • МК прирубница бочног порта: Стандардна прирубничка фиксна монтажа са бочним улазом за ваздух, најуниверзалнији тип за конвенционални распоред аутоматизације

     • МА Прирубница аксијалног порта: Дизајн аксијалног улаза ваздуха, посебно прилагођен за ограничен простор за аксијални уградњу

     • МХ Дирецт Моунт: Завршни поклопац директна фиксирајућа структура, ултра-танко тело за монтажу у уском простору

     • КП Стезна јединица: Уграђена функција закључавања за фиксирање позиције произвољног хода и позиционирање против помака

     • ФА/ФБ предња/задња прирубница: Предња и задња равна прирубница, потпуно компатибилна са ИСО стандардним прибором за монтажу

  5.2 Серија основних деривата

     • Стандард ДСНУ: Универзални двосмерни тип са еластичним или ваздушним пуфером за општу аутоматизацију

     • ДСНУ-С Кратки тип: Компактно скраћено тело, ексклузивно за сценарије инсталације у ултра уском простору

     • ДСНУ-…-П/Р Сингле Ацтинг: Модели једносмерног дејства са потискивањем опруге/повратном опругом за радне услове сигурносног ресетовања

     • ДСНУ-…-ППВ Самоподешавајући јастук: Интелигентно адаптивно баферовање, пожељно за честе цикличне операције велике брзине

6. ДСНУ вс ЦМ2 вс МГ Поређење избора

7. Водич за брзи избор у 3 корака

     1. Избор отвора: Изаберите одговарајућу величину отвора према стварној тежини оптерећења, резервишите више од 50% сигурносне границе. Дајте приоритет ДСНУ серији за рад велике брзине, отпорност на корозију и захтеве за усклађивање са међународним стандардима.

     2. Избор потеза: Стварни радни ход плус сигурносна маргина од 10~20 мм; придржавајте се стандардних ограничења хода: двоструко дејство ≤500мм, једноструко дејство ≤150мм.

     3. Функционална конфигурација: Изаберите ППВ самоподешавајући ваздушни јастук за рад великом брзином (>500мм/с); изаберите ДСНУ-С кратки тип за уски инсталациони простор; одговара магнетни прстен + СМТ/М9Б прекидачи за аутоматску детекцију положаја.

Резиме једне реченице

     Мини цилиндар од нерђајућег челика СОЛХ ДСНУ ИСО 6432 има потпуну структуру од нерђајућег челика отпорну на корозију, самоподешавајући интелигентни пуфер, дуговечни рад без уља и разноврсне могућности монтаже, служећи као високостандардно универзално решење за мини цилиндар за храну, фармацеутску опрему, електронску и аутоматску опрему.
